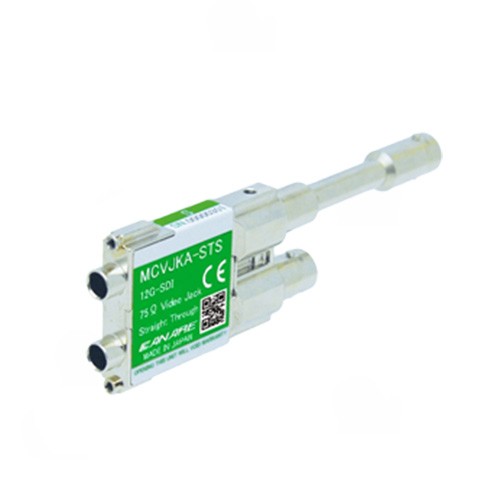

Canare MCVJKA-STS videojack 12G-SDI, oddelené zakončenie

Dvojitá videozásuvka Canare pre 12G-SDI do videopatchového panela, v prevedení s oddeleným zakončením (Straight Through): ak nie je zasunutá patchová zástrčka, horný aj dolný BNC konektor je zakončený vlastným odporom 75 Ω. Prachová uzáverka, upevnenie dvoma skrutkami.

Canare MCVJKA-STS je dvojitý videojack pre 12G-SDI — jeden kanál videopatchového panelu. Konštrukcia je „staggered“, teda s posunutými radmi: na zadnej strane je preto možné použiť BNC konektory štandardnej veľkosti, hoci je predná strana panelu hustá.

Písmeno S v označení znamená oddelené zakončenie (Straight Through). Ak nie je do konektora zasunutá patchová zástrčka, horný aj dolný BNC konektor je zakončený vlastným odporom 75 Ω a nie sú navzájom prepojené. To je rozdiel oproti verzii MCVJKA-STW (Normal Through), kde sú horný a dolný BNC konektor v pokojovom stave prepojené.

V porovnaní s predchádzajúcou generáciou MCVJK-ST* má MCVJKA lepší spätný aj vložný útlm a lepšiu izoláciu medzi kanálmi, je o niečo ľahší (64 g oproti 67 g) a výstup BNC je otočený kolmo, takže je lepšie vidieť drážku zámku a konektor sa ľahšie zasúva a vyťahuje. Pred vniknutím prachu a nečistôt chráni konektor uzáver, ktorý sa k panelu upevňuje dvoma skrutkami.

Výrobca upozorňuje, že do konektora sa smú zasúvať iba mikrovideopatchové káble Canare – videozástrčky a patchové káble iných výrobcov nie je možné použiť.
