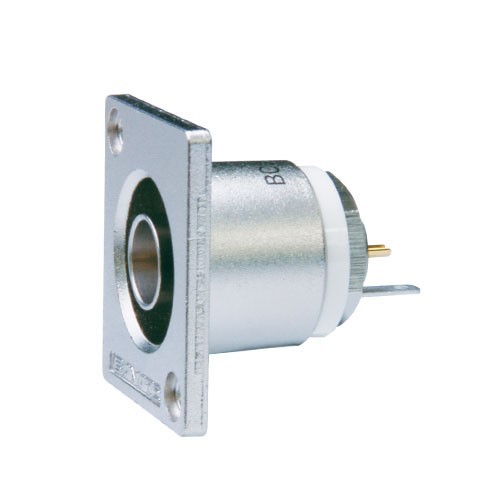

Canare BCJ-RU panelová zdierka BNC 75 Ω, zapustená

Panelová zdierka BNC 75 Ω so zapustenou prírubou veľkosti ITT Cannon XLR-F77. Vodič sa spája spájkovaním priamo na stredový kontakt z pozlátenej berýliovej medi. Spätný útlm 26 dB a viac do 2 GHz.

Canare BCJ-RU je panelová BNC zdierka pre 75 Ω video. Spoločnosť Canare kladie v celej tejto sérii dôraz na impedančné prispôsobenie – spätné tlmenie je 26 dB a viac až do 2 GHz, takže sa signál pri prechode panelom neodráža.

Ide o typ s priamym zapojením: kábel sa nepripája konektorom, ale spája sa spájkovaním priamo na stredový kontakt zdierky. Ten je vyrobený z berýliovej medi, ktorá má dobré pružnostné vlastnosti a nepoškodí sa ani po stovkách zasunutí, a je pozlátený.

Príruba má rozmer ITT Cannon XLR-F77 a montáž je zapustená — zdierka je zasunutá za čelo príruby, aby ju náraz nepoškodil. Spoločnosť Canare vyrába tú istú zdierku aj s prírubou Neutrik radu D (BCJ-RUD); obe majú rovnakú povrchovú úpravu, takže sa dajú kombinovať na jednom paneli bez toho, aby to pôsobilo rušivo.

Ak má byť konektor izolovaný od panelu, použije sa izolačná sada Canare IU-7/16; montážny otvor sa potom vyvŕta na rozmer pre IU-7/16.
