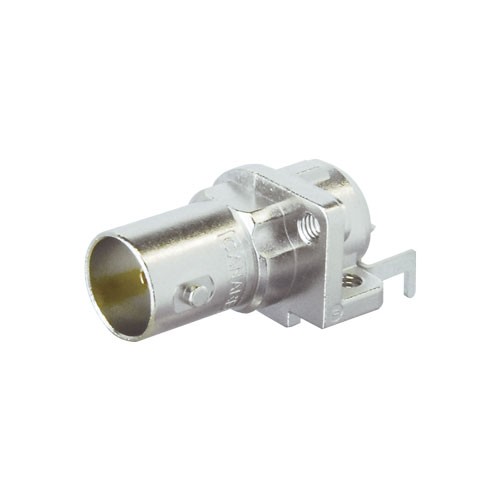

Canare BCJ-BPLHA zdierka BNC 75 Ω na plošný spoj, uhlová

BNC konektor 75 Ω určený na montáž na dosku s plošnými spojmi s vývodmi v pravom uhle. K doske sa upevňuje skrutkou M2,6 z prednej strany, rozstup konektorov je 16 mm. Stredový kontakt je z pozlátenej berýliovej medi.

Canare BCJ-BPLHA je BNC konektor pre 75 Ω video signál určený na montáž na dosku s plošnými spojmi. Vývody smerujú pod pravým uhlom, takže doska leží rovnobežne s panelom.

Zdierka sa k panelu upevňuje skrutkou M2,6 z prednej strany – dá sa teda namontovať z čela zariadenia bez nutnosti zasahovať dovnútra. Rozstup medzi konektormi je 16 mm, čo umožňuje naozaj husté osadenie panelu. Uhlové vyhotovenie sa navyše dá prišraubovať k doske, takže sa pri spájkovaní nikam nehne a práca ide rýchlo od ruky.

Zdierky určené na montáž na dosku s plošnými spojmi výrazne znížia náklady na osadenie: odpadajú prepojovacie vodiče medzi doskou a panelom, ako aj ich koncová úprava.

Stredový kontakt je vyrobený z berýliovej medi s dobrými pružnými vlastnosťami a je pozlátený. Spätné tlmenie je u uhlového vyhotovenia 26 dB a viac do 1,5 GHz a 20 dB a viac do 3 GHz.

Dve upozornenia výrobcu: rozstup montážnych otvorov v doske je u modelu BCJ-BPLHK iný ako u modelu BCJ-BPLHA, takže modely nie sú navzájom zameniteľné; a konektory určené na montáž na dosku s plošnými spojmi sa po spájkovaní v žiadnom prípade nesmú umývať.
