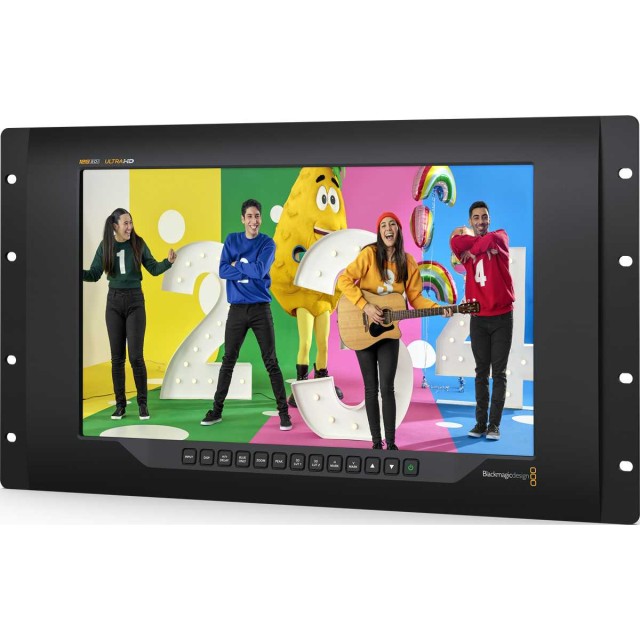

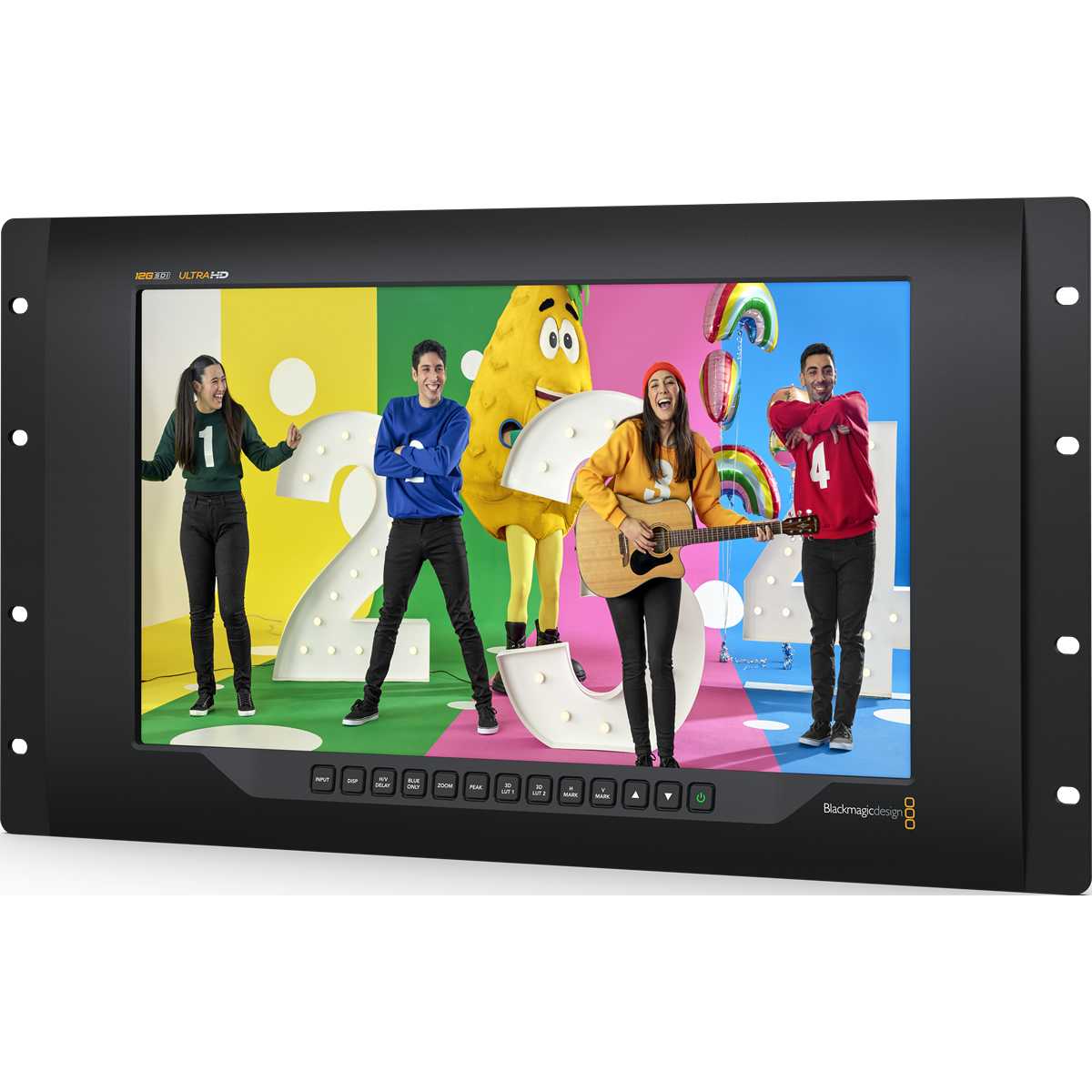

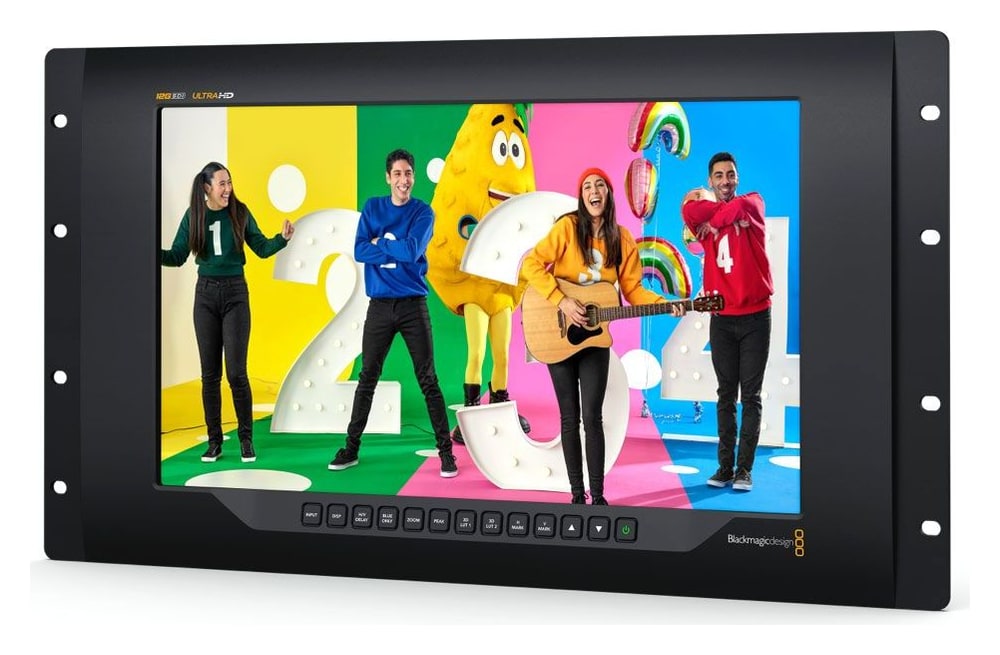

Blackmagic Design SmartView 4K G3

Blackmagic Design SmartView 4K G3 je Ultra HD broadcast monitor so vstupmi 12G-SDI aj SMPTE-2110 IP. Rackový monitor sa pripojí priamo k IP vysielacím systémom aj k profesionálnej technike 12G-SDI až do 2160p60, preto je vhodný pre broadcast a živú produkciu. Ponúka 3D LUT, zvýraznenie ostrosti (focus peaking), H/V oneskorenie, zobrazenie len modrého kanála, vodiace rámčeky a zobrazenie bezpečnej oblasti.

Ultra HD monitoring pre SDI aj IP

SmartView 4K G3 prepojí zariadenia 12G-SDI a pracoviská SMPTE-2110 IP až do 2160p60. Do 19″ racku pridáva plné Ultra HD zobrazenie, 3D LUT aj praktické nástroje na presné ostrenie a kompozíciu.

15,6″ Ultra HD2× 12G-SDISMPTE-2110 IP2160p603D LUTAC + 12 V DC

SDI monitoring všade, kde ho potrebujete

Monitory SmartView sa montujú do racku, do prenosových vozov aj kufrov, automaticky prepínajú formát vstupu a všetky sa dajú nastaviť z jedného počítača cez Ethernet.

Plné rozlíšenie Ultra HD

Panel 3840 × 2160 zobrazí každý pixel obrazu Ultra HD až do 2160p60, bez preskenovania až po okraje.

3D LUT na náhľad

Načítané 3D LUT prevedú log alebo HDR signál na správne zobrazenie alebo dodajú kreatívny vzhľad.

Nástroje na ostrenie a kompozíciu

Zvýraznenie ostrosti, zväčšenie, vodiace rámčeky, H/V oneskorenie a zobrazenie len modrého kanála na tlačidlách.

AC aj 12 V DC

Vstavaný sieťový zdroj 100–240 V AC a vstup 12 V DC pre batériu alebo záložné napájanie.

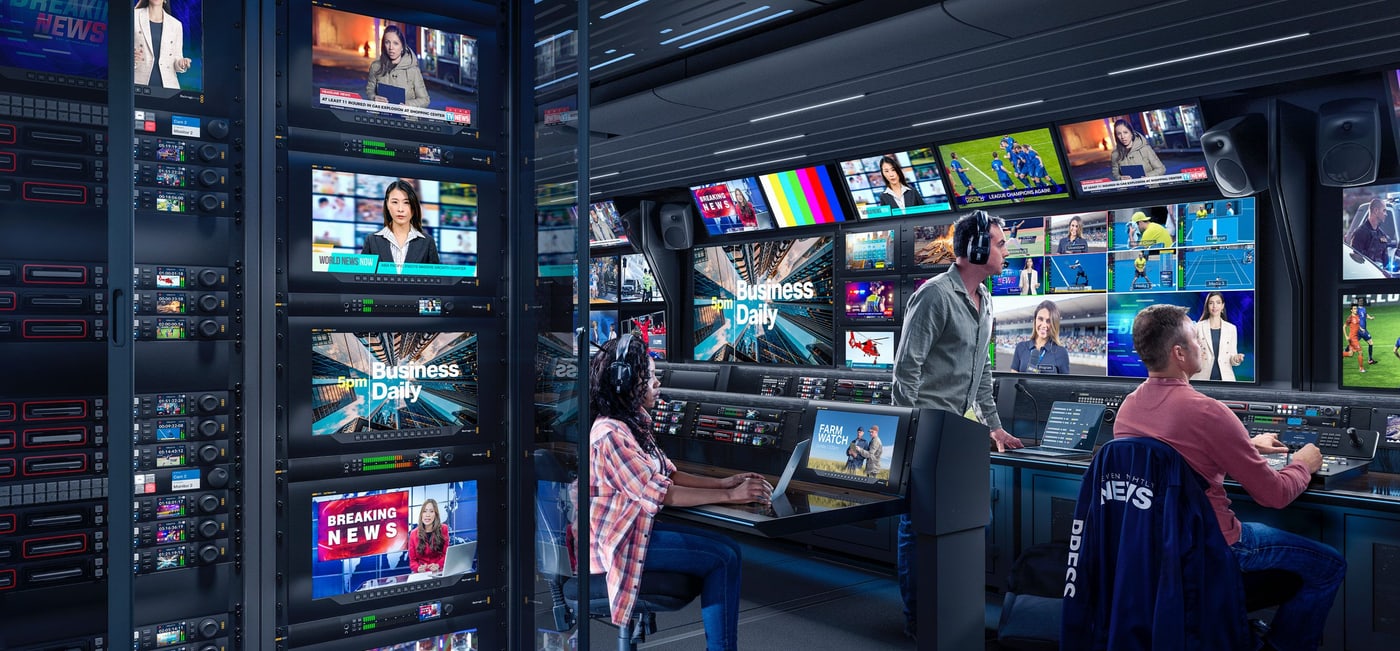

IP, SDI a monitoring v jednom rackovom monitore

SmartView 4K G3 má vstavané optické aj metalické pripojenie SMPTE-2110 IP, takže ho možno pripojiť priamo k IP video systémom. Dva vstupy 12G-SDI pripoja širokú škálu profesionálnej techniky a zvolený vstup 12G-SDI aj 2110 možno vyviesť na slučkový výstup 12G-SDI. Medzi SDI a IP sa prepína jedným tlačidlom.

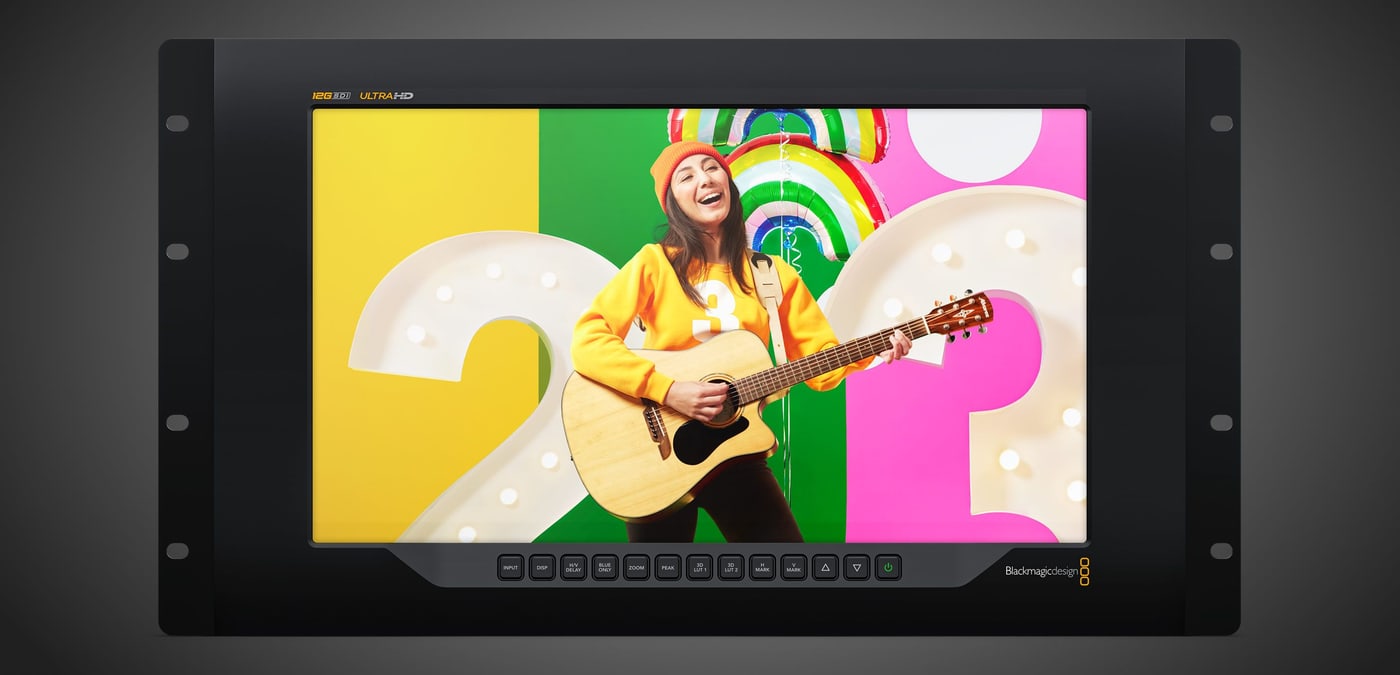

Ultra HD panel bez preskenovania

LCD s plným rozlíšením Ultra HD zobrazí každý pixel vstupného obrazu. Pre broadcast sa rýchlo zamkne na nový zdroj aj pri častom prepínaní routera a na rozdiel od televízora obraz nepreskenováva, takže vidíte všetky pixely až po okraj. Ovládacie tlačidlá pod panelom sú mierne naklonené, a na displej tak nemusíte siahať.

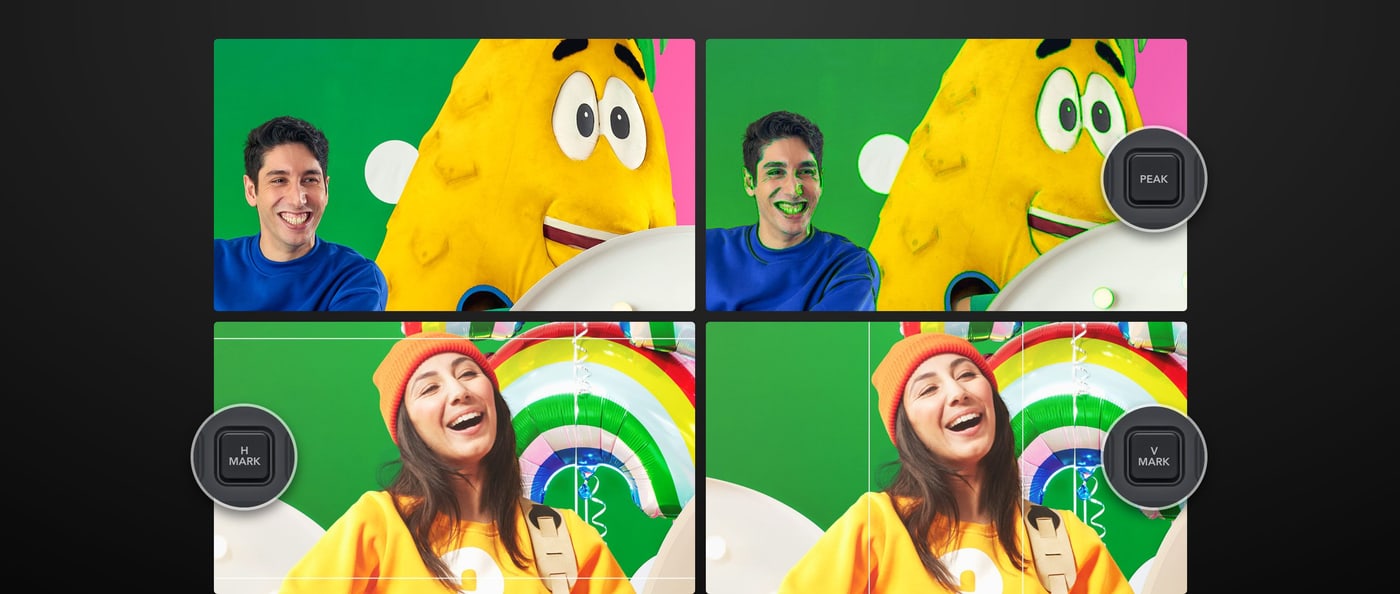

Kontrola obrazu priamo z čelného panelu

Samostatné tlačidlá sprístupnia voľbu vstupu, jas, H/V oneskorenie, zobrazenie len modrého kanála a zväčšenie. Prekryvy zahŕňajú bezpečnú oblasť obrazu a titulkov, štyri nezávislé vodiace rámčeky (dva zvislé a dva vodorovné) a zvýraznenie ostrosti s vlastným tlačidlom – pomáhajú pri práci s kamerami aj pri kontrole pomeru strán.

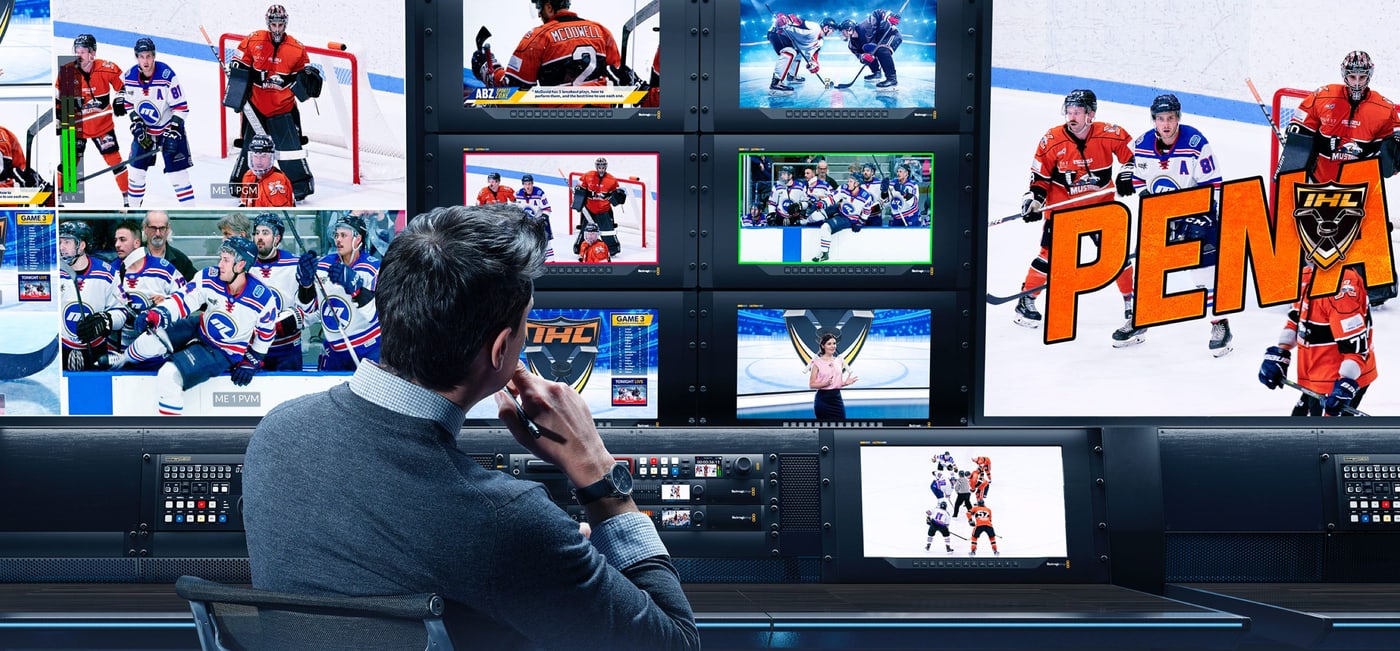

Tally rámček pre stav vysielania

SmartView 4K G3 podporuje Blackmagic SDI Tally Protocol a okolo obrazu rozsvieti rámček – červený pre vysielanie, zelený pre náhľad. S prepínačmi ATEM tak stačí jediný kábel BNC pre obraz aj tally. K dispozícii je aj tally vstup s konektorom D-Sub 9.

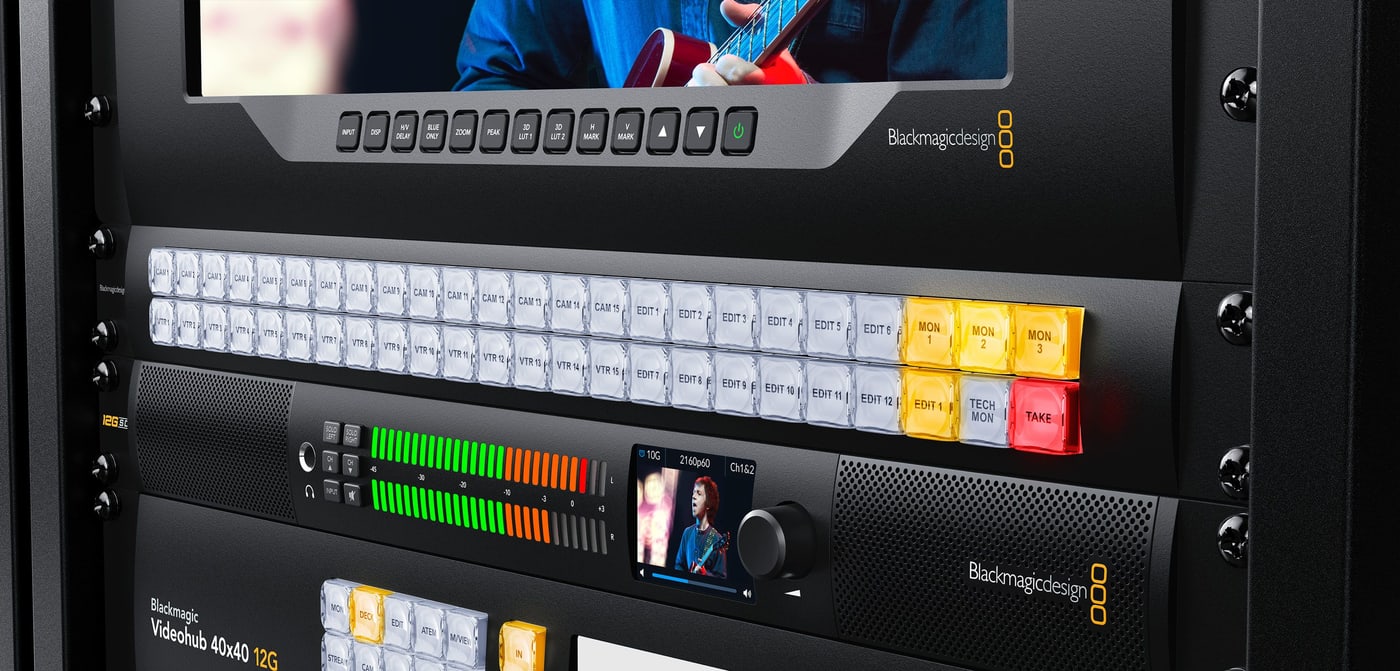

NMOS a virtuálne smerovanie

SmartView 4K G3 plne zodpovedá SMPTE-2110 cez optické vlákno aj metalický Ethernet 10G: podporuje nekomprimované SMPTE-2110-20, kodek Blackmagic IP pre Ultra HD s vysokou snímkovou frekvenciou, SMPTE-2110-21, -30 aj -40. Vďaka NMOS (IS-04 a IS-05) pracujú zariadenia 2110 ako veľký virtuálny router a Videohub Smart Control môže v sieti 2110 fungovať ako NMOS controller.

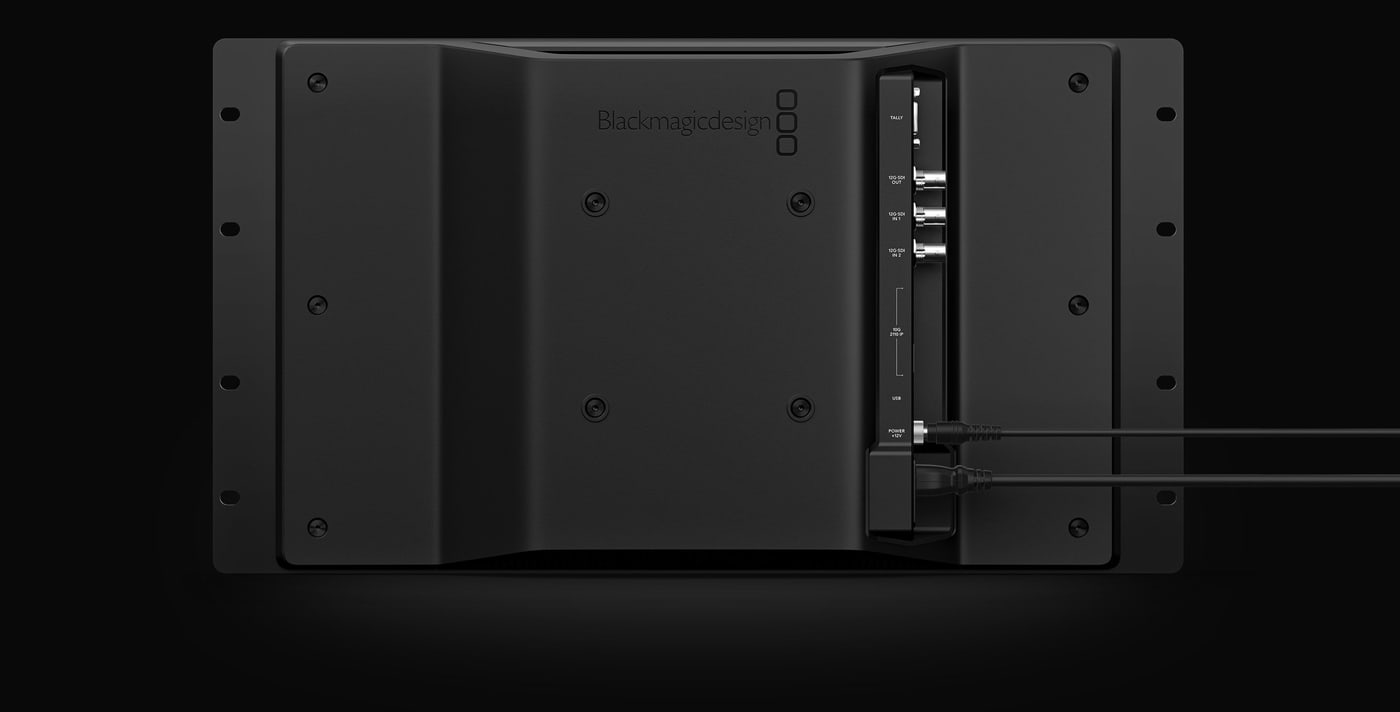

Pevné hliníkové šasi a dvojité napájanie

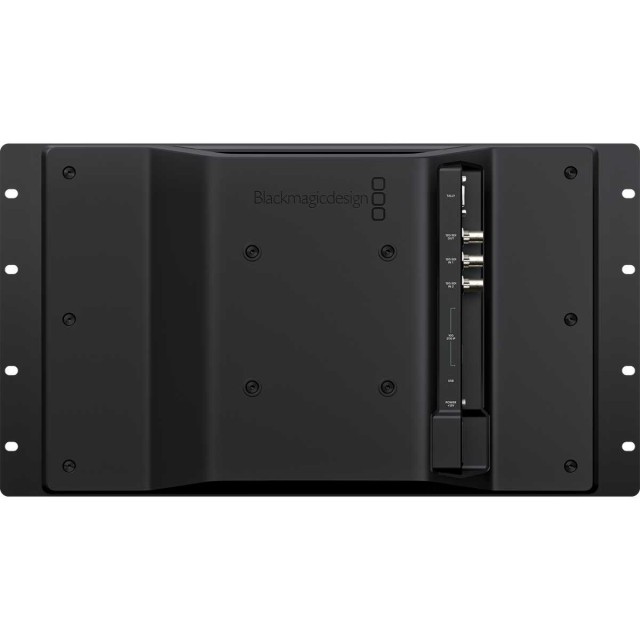

Frézované hliníkové šasi je hlboké len niekoľko centimetrov a necháva za monitorom priestor na vetranie racku; vzadu sú video konektory aj body VESA. Vstavaný sieťový zdroj 100–240 V AC dopĺňa vstup 12 V DC pre batériu alebo záložné napájanie, keby vnútorný zdroj zlyhal.

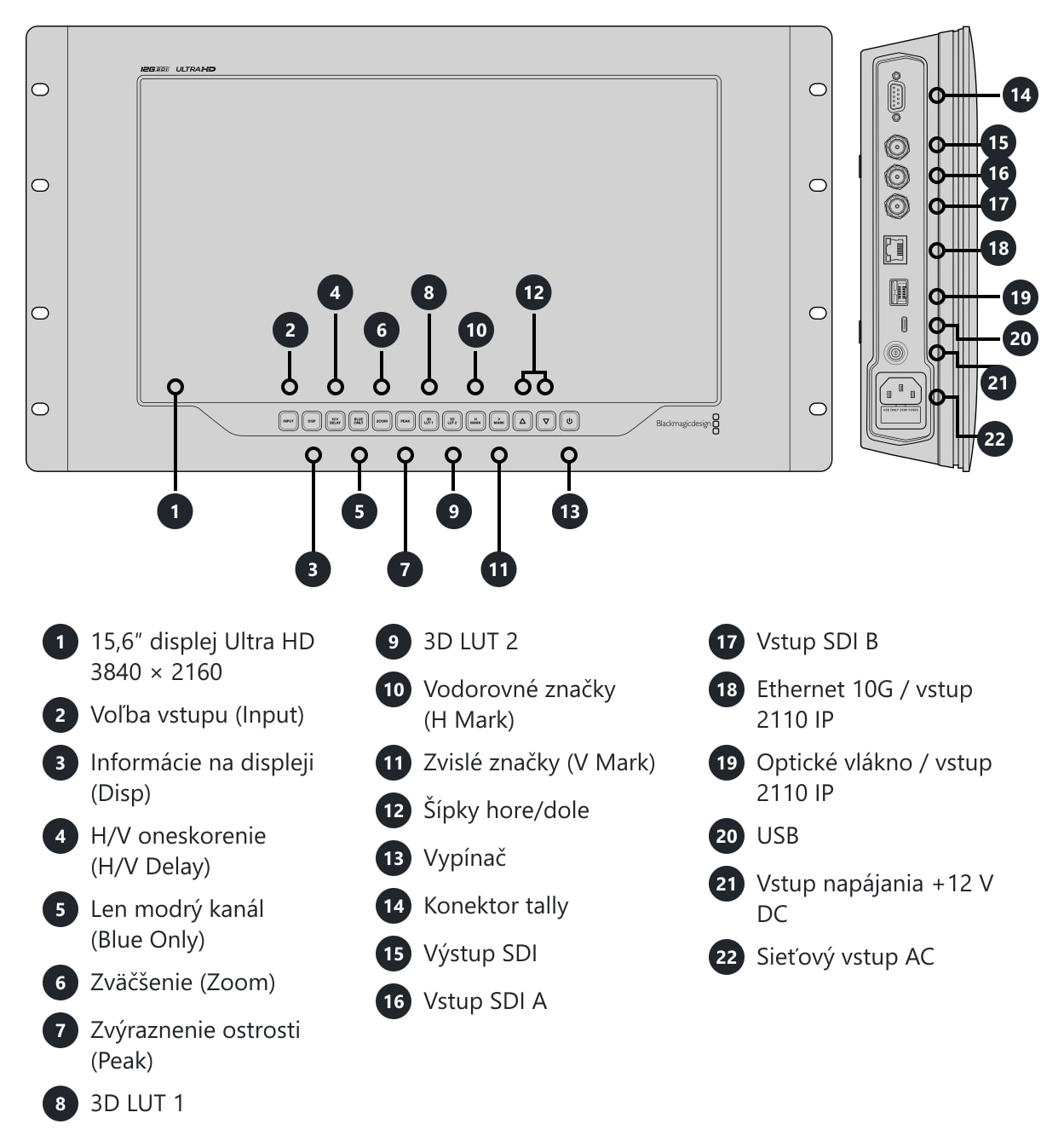

Konektory a ovládacie prvky

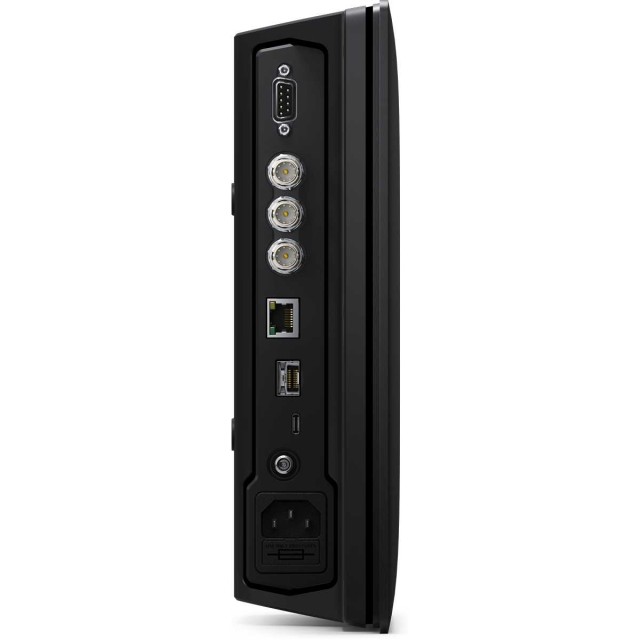

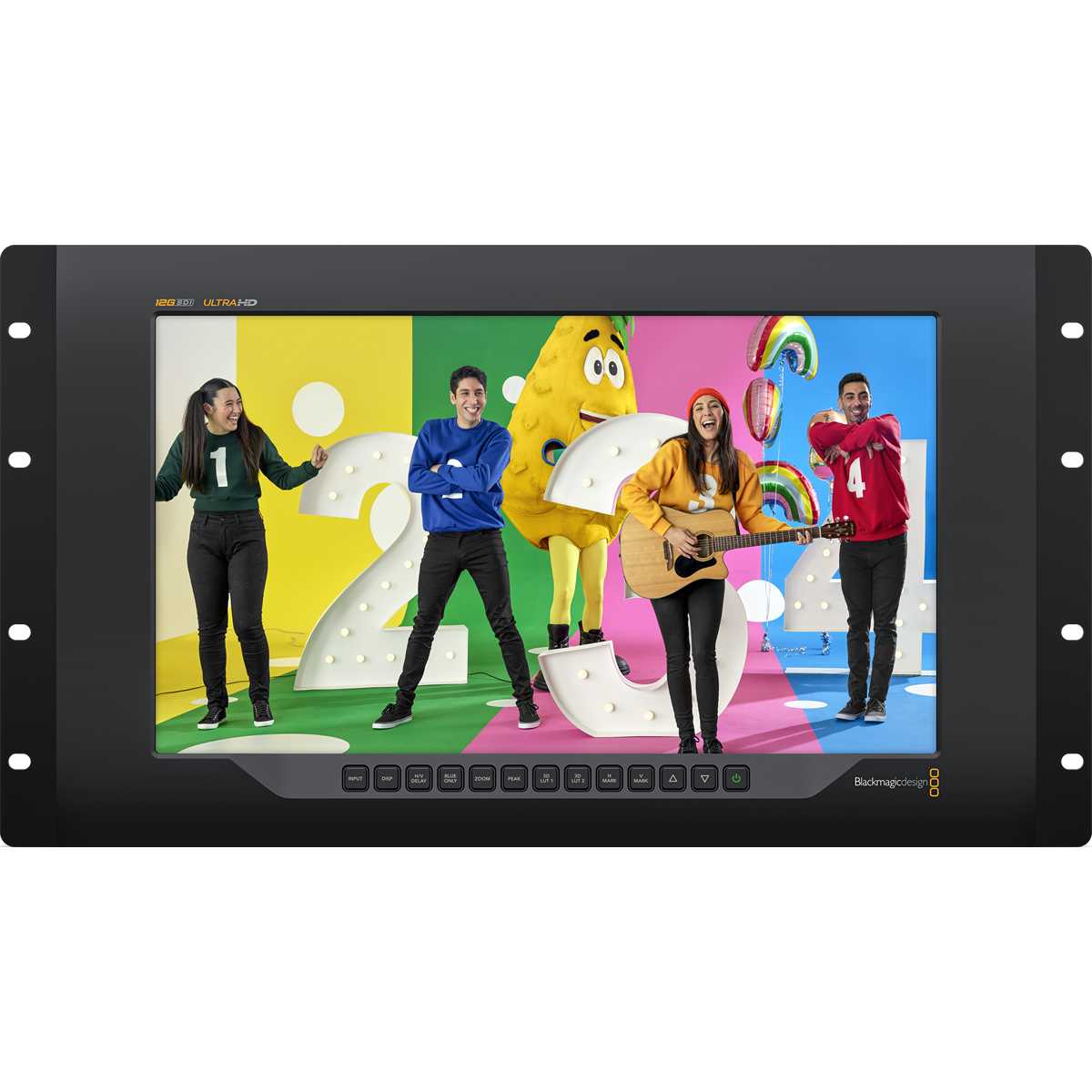

Na čelnom paneli sú tlačidlá voľby vstupu, displeja, H/V oneskorenia, zobrazenia len modrého kanála, zväčšenia, zvýraznenia ostrosti, dvoch 3D LUT, vodorovných a zvislých značiek, šípok a vypínač. Na boku nájdete konektor tally, výstup SDI, vstupy SDI A a B, Ethernet 10G a optický vstup 2110 IP, USB, vstup 12 V DC a sieťový vstup AC.

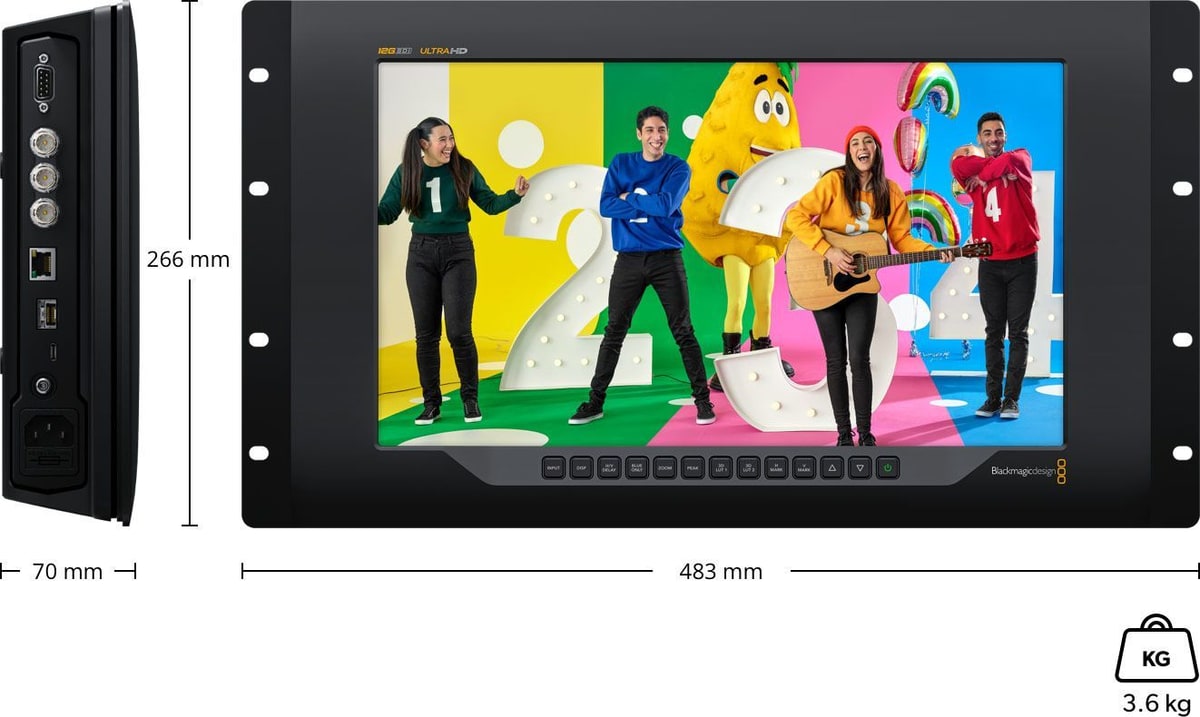

Rozmery a hmotnosť

483 × 266 × 70 mm, hmotnosť 3,6 kg.
