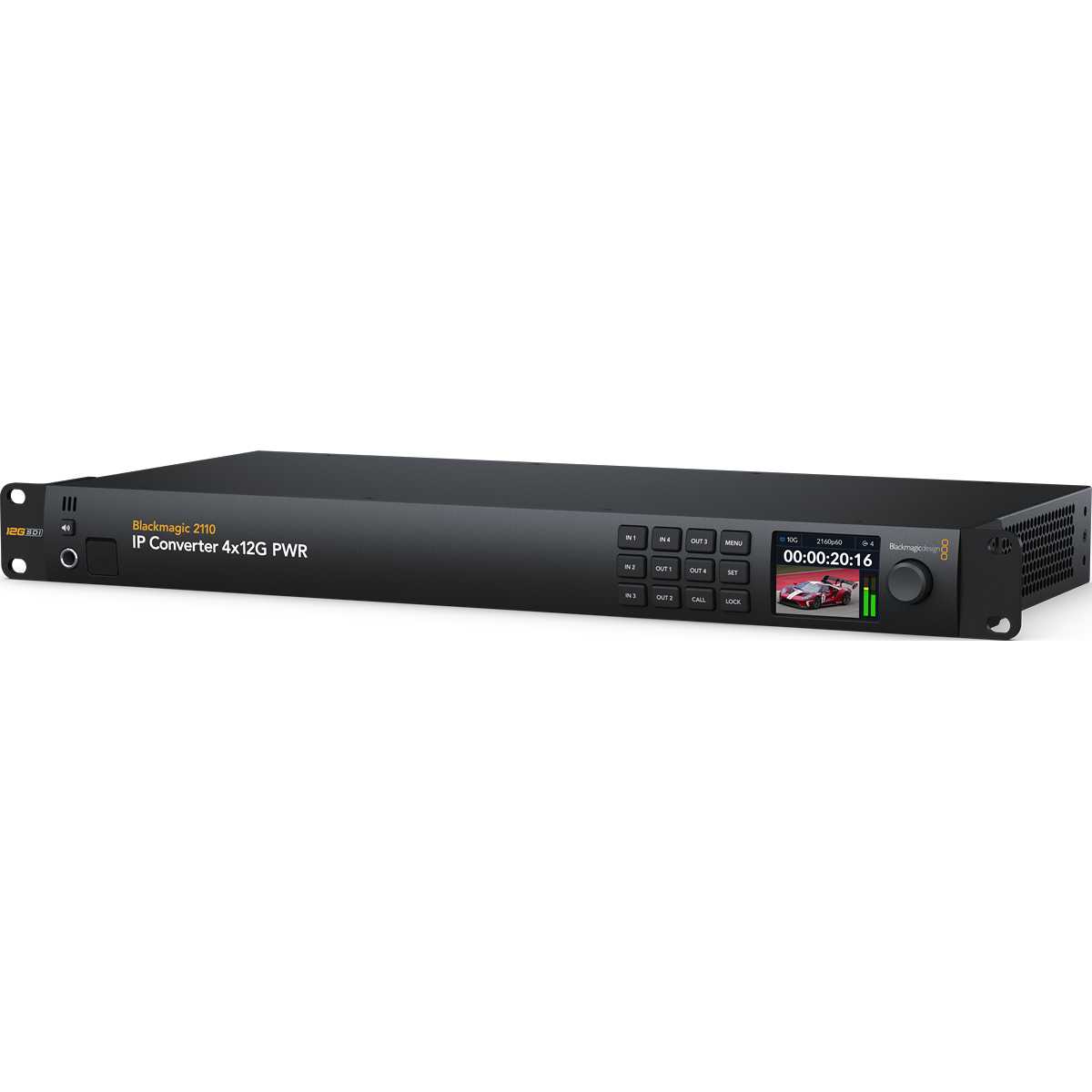

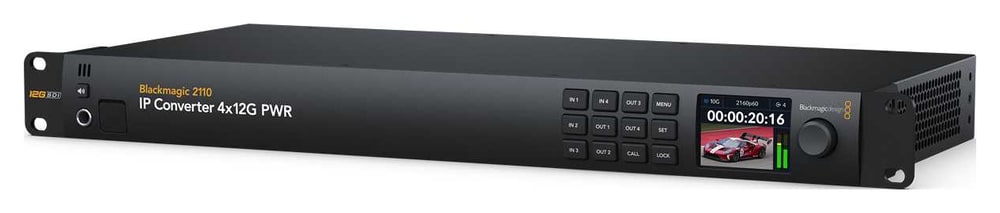

Blackmagic Design 2110 IP Converter 4x12G PWR

Technický kontext a pôvodný popis systému

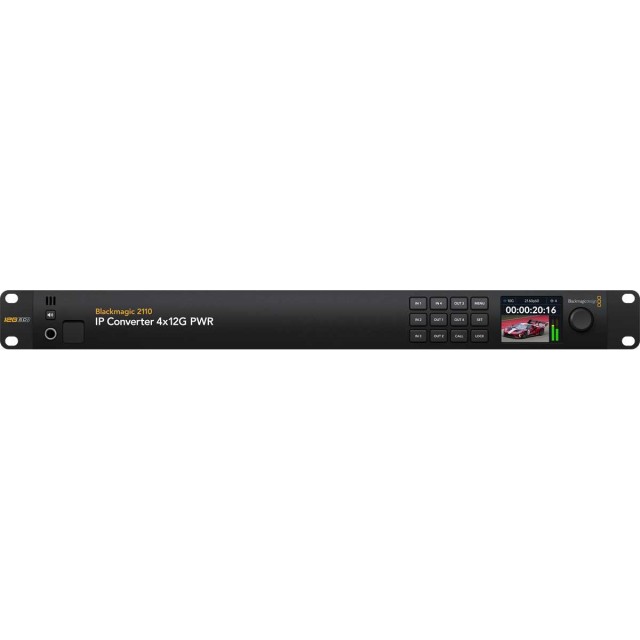

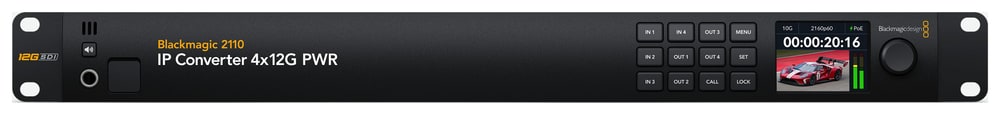

Spoločnosť Blackmagic Design ponúka širokú škálu IP video produktov podľa normy SMPTE-2110, vrátane konvertorov, videomonitorov, audiomonitorov a dokonca aj kamier. Navyše podporujú rozlíšenia Ultra HD pomocou nákladovo efektívneho 10G Ethernetu. Väčšina modelov konvertorov je obojsmerná, čo ich predurčuje na použitie s kamerami, keď používatelia potrebujú dodatočný kanál pre spätný prenos. Modely určené na montáž do racku sa vyznačujú elegantným dizajnom s farebným LCD displejom na monitorovanie, navigáciu v menu a diagnostiku. Všetky modely spĺňajú štandard SMPTE ST-2110 pre IP video, vrátane synchronizácie PTP, a podporujú dokonca aj NMOS, čo používateľom umožňuje vytvárať pripojenia prostredníctvom panelu videoroutera. Produkty spoločnosti Blackmagic pre IP video podľa štandardu SMPTE-2110 sa dodávajú v rôznych prevedeniach v závislosti od ich zamýšľaného použitia. Modely 2110 IP Mini sú kompaktné, vďaka čomu ich možno skryť za iné zariadenia. Modely určené na montáž do racku sa zase vyznačujú elegantnými prednými panelmi s LCD displejmi, čo používateľom umožňuje nastavovať parametre priamo z predného panela.

IP konvertory Blackmagic 2110 sú navrhnuté na integráciu zariadení SDI do video infraštruktúry IP 2110. Pridaním týchto konvertorov získavajú používatelia cenovo dostupný spôsob, ako modernizovať všetky svoje video zariadenia na technológiu SMPTE-2110. Stačí pripojiť IP konvertor Blackmagic 2110 k produkčným konzolám, diskovým rekordérom, streamovacím procesorom, kamerám, monitorom a ďalším zariadeniam. Produkty Blackmagic 2110 IP spĺňajú štandard SMPTE ST-2110 pre IP video, ktorý špecifikuje prenos, synchronizáciu a popis 10-bitového videa, zvuku a doplnkových dát cez IP siete. Dokážu tiež resynchronizovať SDI vstupy na PTP alebo zosynchronizovať externé zariadenia s referenčným výstupom, ktorý je takisto generovaný zo synchronizačného signálu PTP. Prevodníky Blackmagic 2110 IP podporujú 10-bitové video pre maximálnu kvalitu obrazu a štandardy SD, HD a Ultra HD až do rozlíšenia 2160p60. Prevodníky sa automaticky prepnú na nový video štandard pri zmene vstupu; viackanálové modely môžu na každom kanáli pracovať s iným video štandardom.

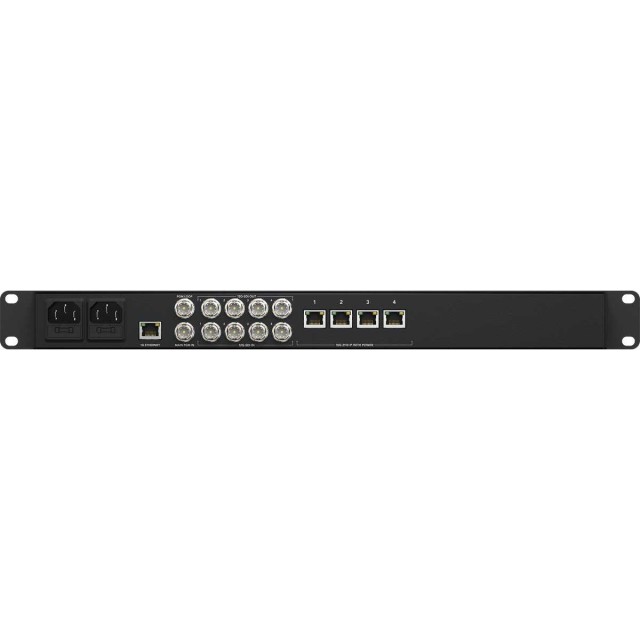

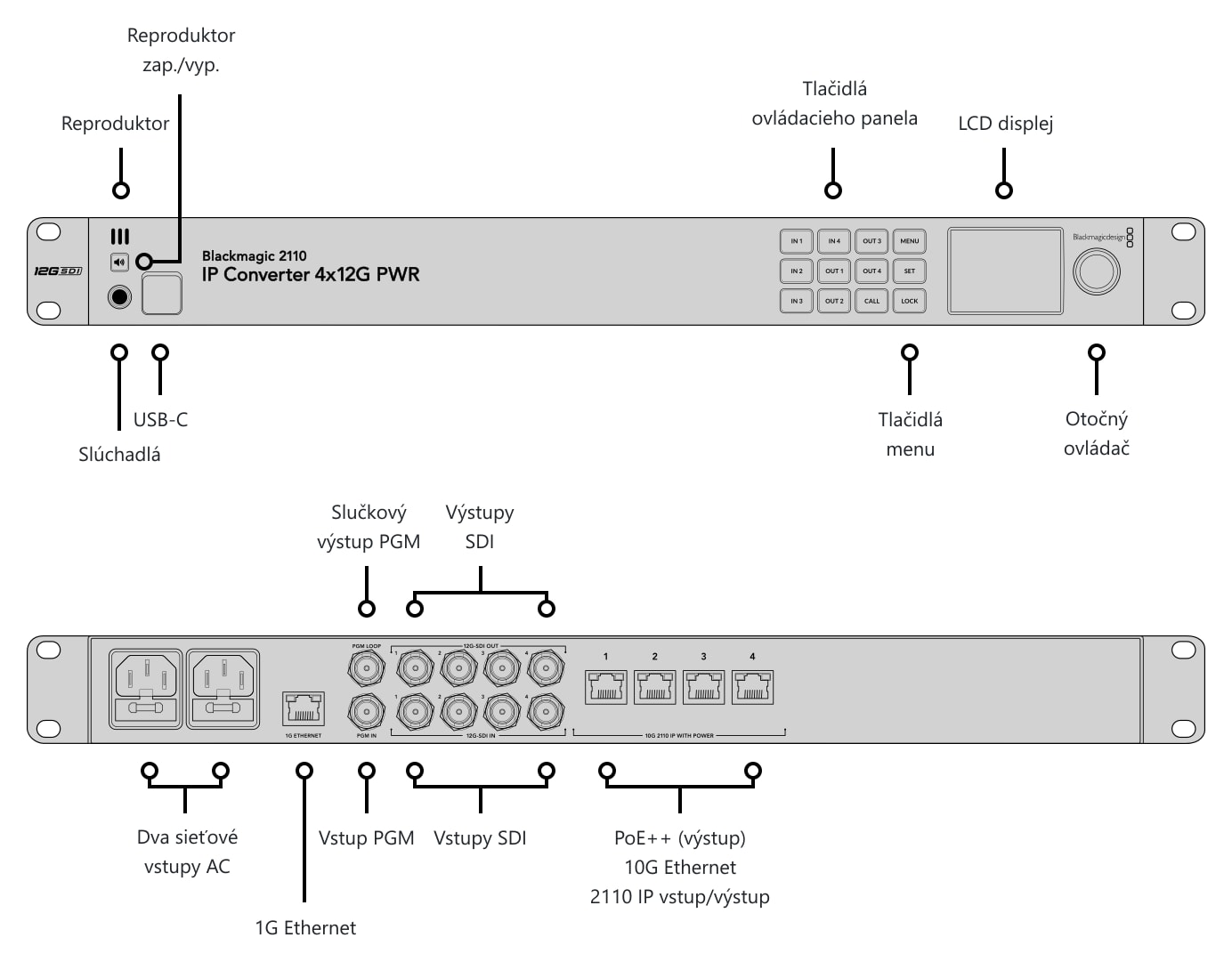

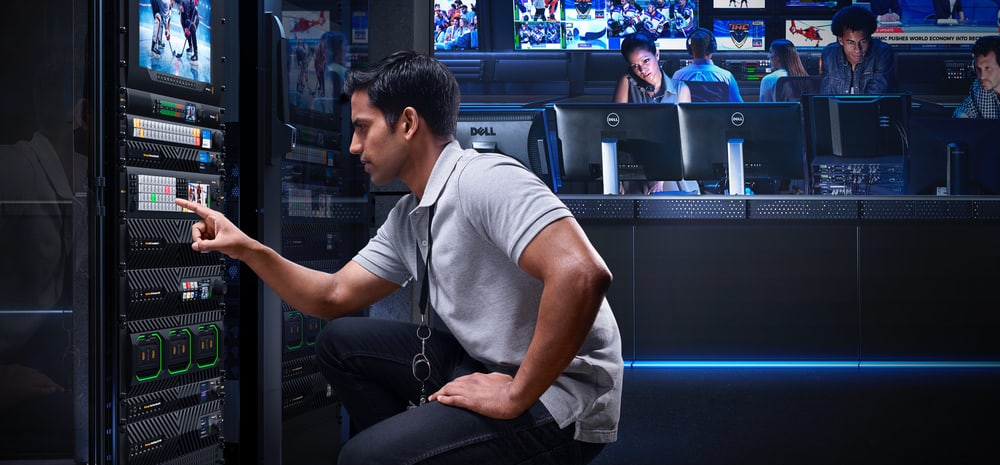

IP konvertory Blackmagic 2110 sú k dispozícii v modeloch s konektormi RJ-45 pre tradičné káble Cat6 alebo so slotmi SFP pre optické moduly. Použitie káblov Cat6 umožňuje vytvárať systémy SMPTE-2110 za výrazne nižšie náklady. Káble sa ľahko vyrábajú a 10G ethernetové prepínače sú široko dostupné. Jednou z najväčších výziev pri technológii SMPTE-2110 je potreba mať k dispozícii IT technika v pohotovosti, aby zabezpečil nepretržitú prevádzku IP video systému. IP vysielače Blackmagic tento problém riešia, pretože ich možno pripojiť v režime bod-bod, takže používatelia nemusia používať zložitý ethernetový prepínač, ak nechcú. To im umožňuje využívať výhody IP videa SMPTE-2110 – vrátane jednoduchých ethernetových káblov, diaľkového napájania a obojsmerného videa – bez potreby zložitého prepínača.

Pri práci vo väčších ekosystémoch SMPTE-2110, napríklad vo vysielaní, môžu používatelia pripojiť všetky svoje video zariadenia k ethernetovému prepínaču. V tomto prípade stačí všetko pripojiť k ethernetovému prepínaču a následne pomocou jeho konfigurátora nadviazať spojenia medzi zariadeniami, podobne ako pri tradičnom video smerovači. Produkty Blackmagic 2110 IP podporujú aj protokol NMOS: konfigurácia je zložitejšia, ale ponúka veľkú flexibilitu. Vďaka rozhraniu NMOS môžu všetky zariadenia 2110 IP spolupracovať ako jeden veľký virtuálny smerovač; Videohub Smart Control tiež umožňuje smerovanie videozdrojov v rámci sietí 2110 IP, keďže môže fungovať ako NMOS ovládač.

Vďaka použitiu 10G Ethernetu môžu byť IP video produkty Blackmagic SMPTE-2110 menšie, energeticky úspornejšie a cenovo dostupnejšie. Okrem toho 10G Ethernet umožňuje diaľkové napájanie týchto produktov. Pri použití rozlíšenia Ultra HD s frekvenciou snímok presahujúcou 30 snímok za sekundu však nie je k dispozícii dostatočná šírka pásma pre nekomprimované 10-bitové video. Kodek Blackmagic IP10 tento problém rieši! Má nízku latenciu 8 vzoriek, je otvoreným štandardom a nevyžaduje žiadne licenčné poplatky. Okrem toho ide o optimalizovaný kodek s nízkou réžiou, ktorý spotrebuje veľmi málo energie FPGA, čím zabezpečuje, že kompatibilné produkty SMPTE-2110 zostanú cenovo dostupné!

Vlastnosti IP konvertorov Blackmagic 2110

• Všetky prevodníky spĺňajú požiadavky IP video štandardu SMPTE-2110

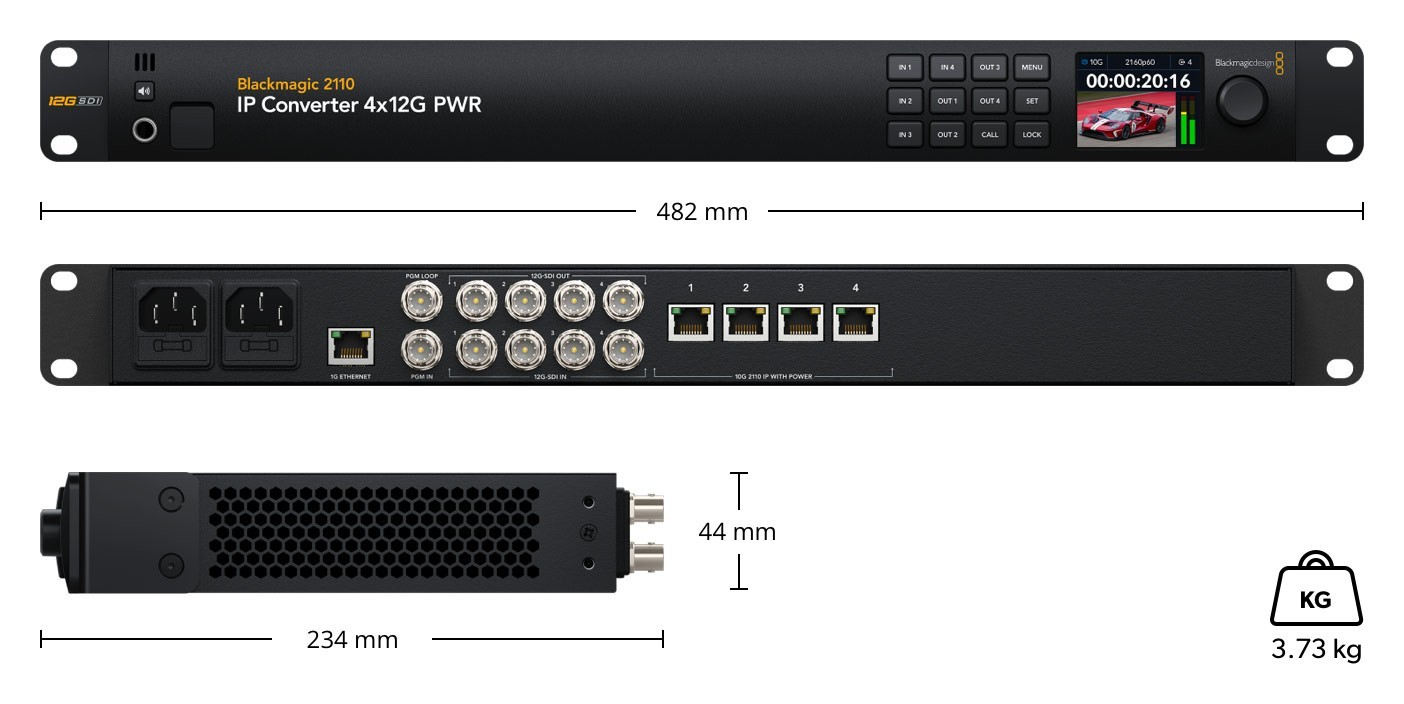

• Vyberte si medzi miniatúrnymi konvertormi alebo 19-palcovými modelmi na montáž do racku
• Využívajú bežne dostupné 10G ethernetové siete, čo umožňuje nákladovo efektívnu inštaláciu
• Resynchronizujú SDI vstupy prostredníctvom protokolu PTP
• Podporujú protokol NMOS na vytvorenie virtuálneho smerovača
• Kodek Blackmagic IP10 s nízkou latenciou a otvoreným štandardom
• Podporuje všetky formáty SD, HD a Ultra HD až do rozlíšenia 2160p60
