Batériová doska pre RED V-RAPTOR - V Mount

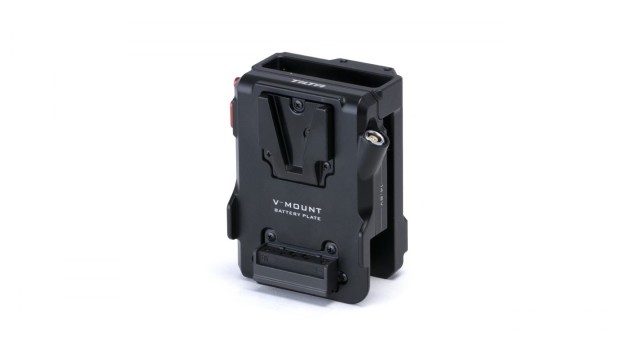

Tilta Battery Plate for RED V-RAPTOR – V Mount mení micro V-mount kamery RED V-RAPTOR na plnohodnotný V-mount pre veľké batérie. Doska je výškovo staviteľná v rozsahu 20 mm, má dva dvojpinové konektory LEMO, P-Tap a USB-C a integrovaný slot, do ktorého sa zasunie a napája modul Advanced I/O (nie je súčasťou dodávky).

Batériová doska Tilta pre RED V-RAPTOR vo verzii V-mount rieši dve veci naraz: pôvodný micro V-lock kamery neudrží veľkú batériu bezpečne a modul Advanced I/O nemá odkiaľ brať prúd. Doska pridá plnohodnotný V-mount, ktorý sa dá výškovo doladiť v rozsahu 20 mm, štyri napájacie výstupy a slot, do ktorého I/O modul zapadne a rovno sa z dosky napája.

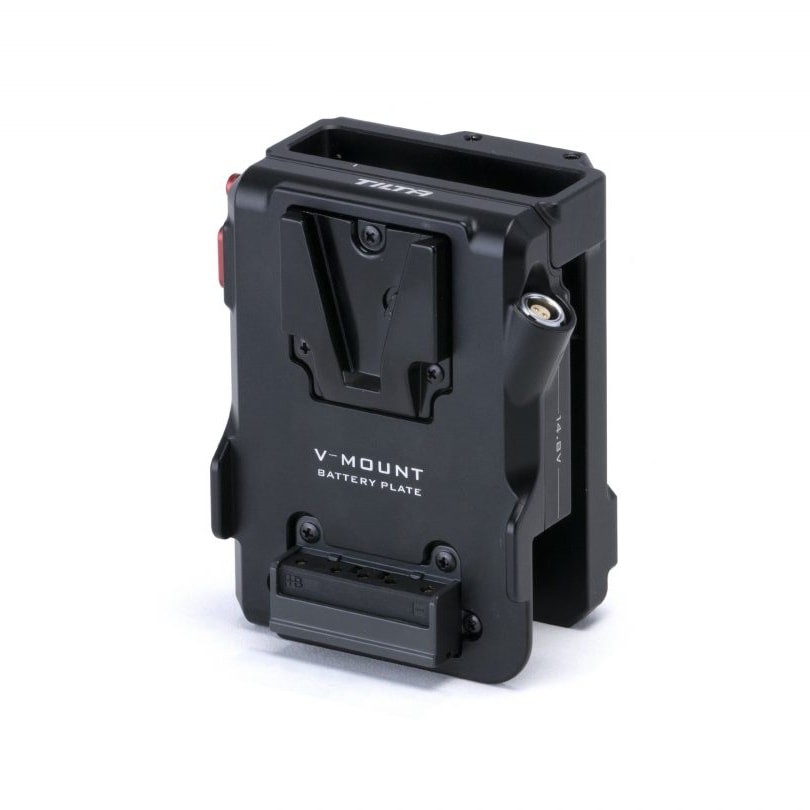

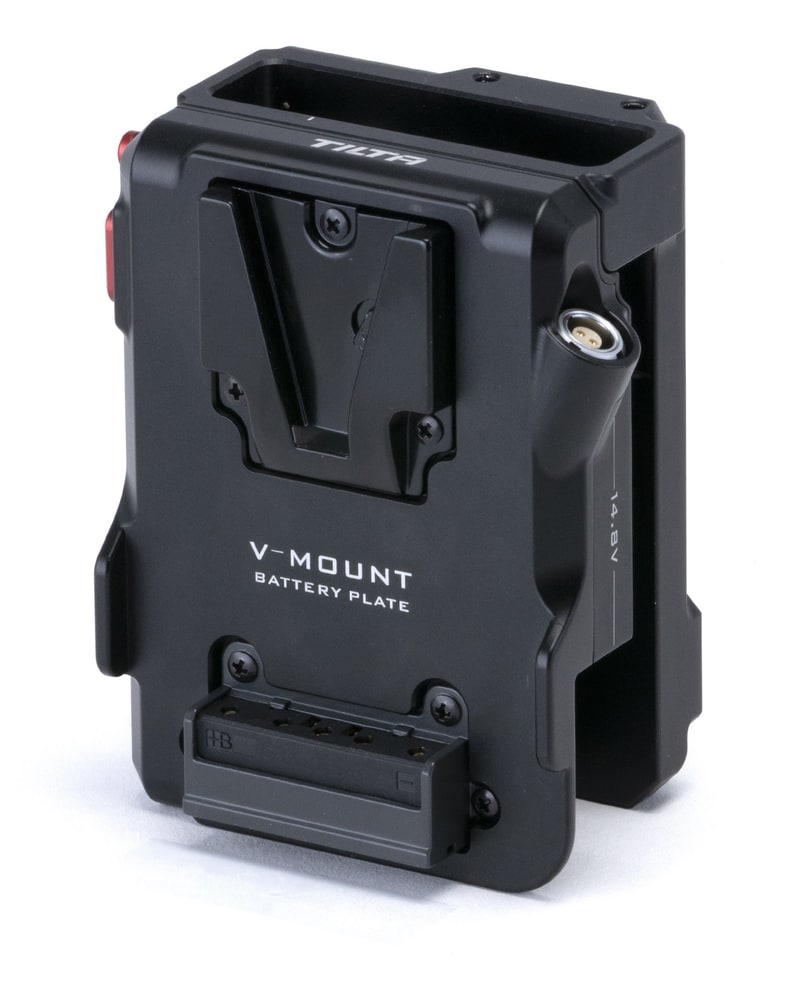

Z micro V-mountu plnohodnotný V-mount

Kamera RED V-RAPTOR má z výroby micro V-lock, na ktorý sa veľká batéria bezpečne neupne. Táto doska ho prevedie na plnohodnotný V-mount pre veľké batérie, takže sa zostava napája z toho, čo už na place máte, a nemusia sa riešiť redukcie.

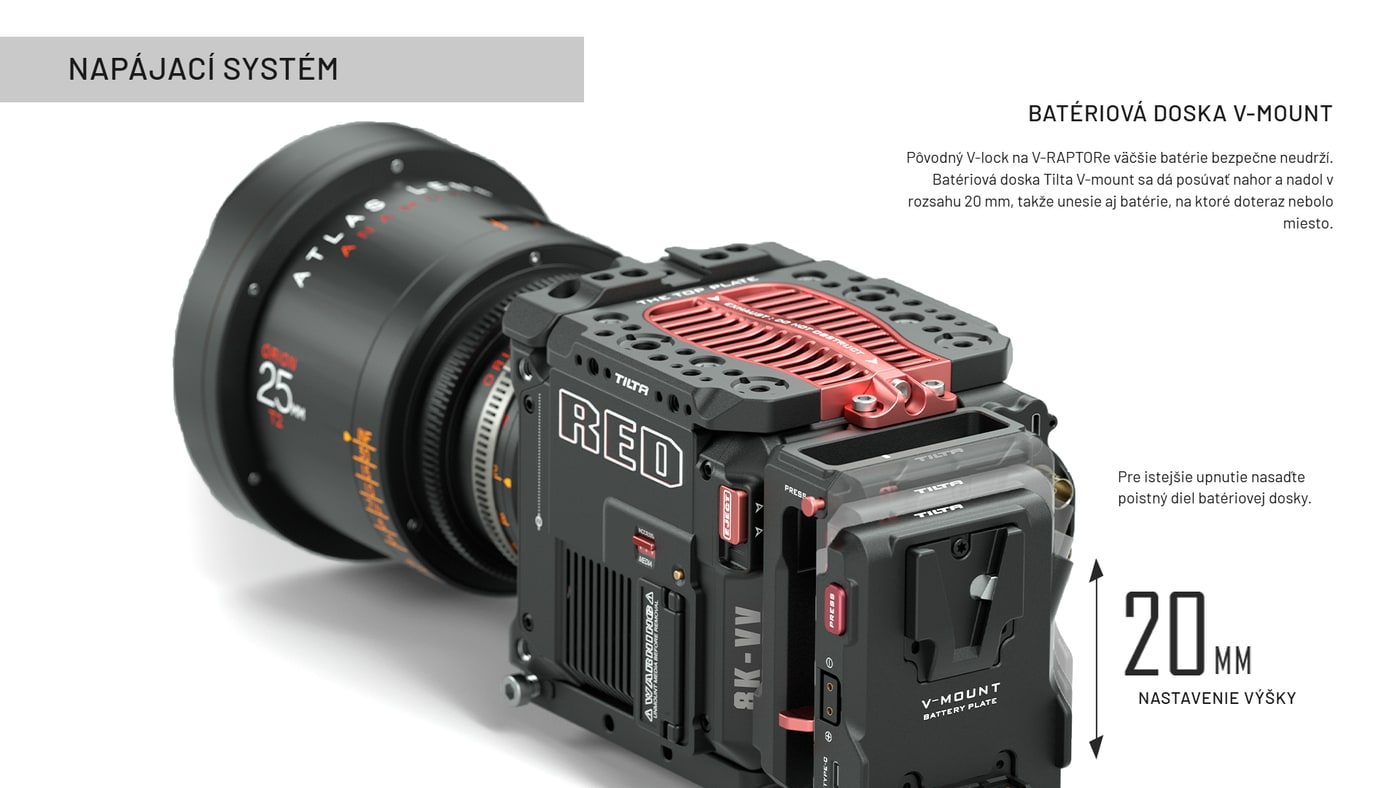

Výška batérie sa doladí v rozsahu 20 mm

Doska s V-mountom je posuvná: batériu doladíte o 20 mm nahor alebo nadol. Vyvážite tak zostavu na gimbale alebo na ramene a zároveň si necháte voľný prístup k mediálnemu slotu a ku konektorom, ktoré by inak veľká batéria zakryla. Pri použití hornej dosky Tilta možno pridať poistný diel, ktorý dá doske ďalší kontaktný bod s klietkou.

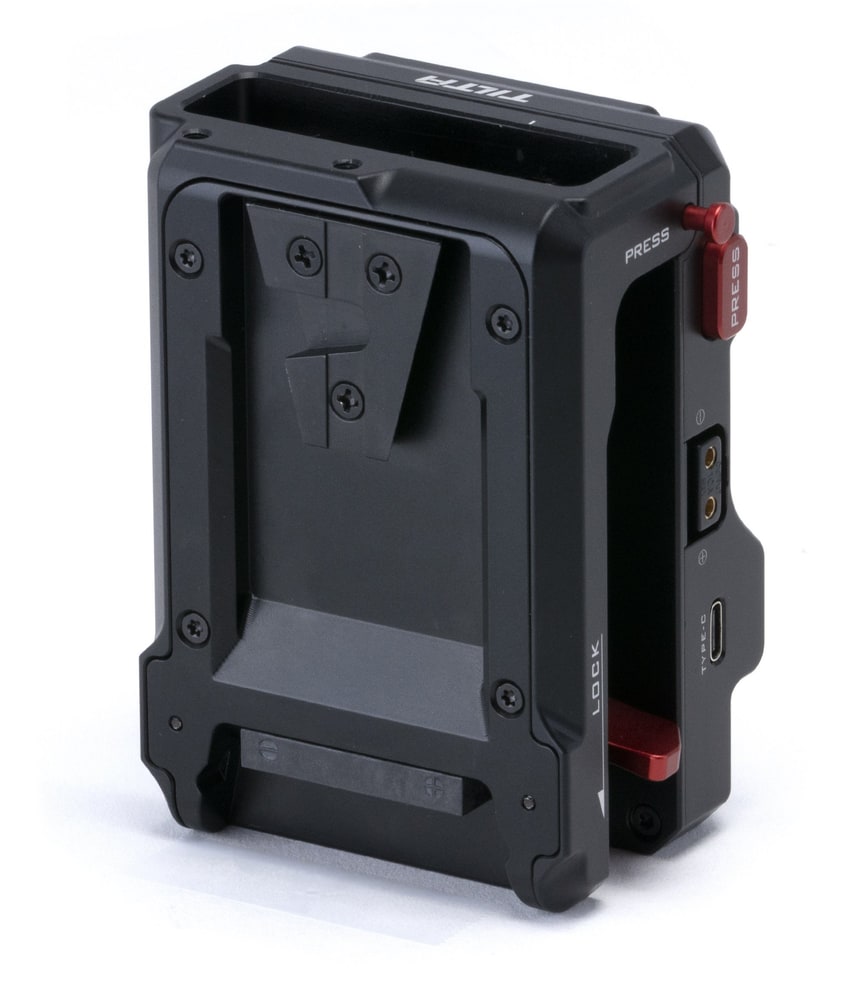

Dvakrát LEMO, P-Tap a USB-C

Z dosky vedie dvakrát 14,8 V 2-pin LEMO, raz P-Tap 14,8 V a raz USB-C. K tomu sú tu kontakty na napájanie I/O modulu. Celkový odber zo všetkých pomocných výstupov je podľa výrobcu najviac 7,5 A a jednosmerný výstup pracuje v rozsahu 11 – 17,5 V.

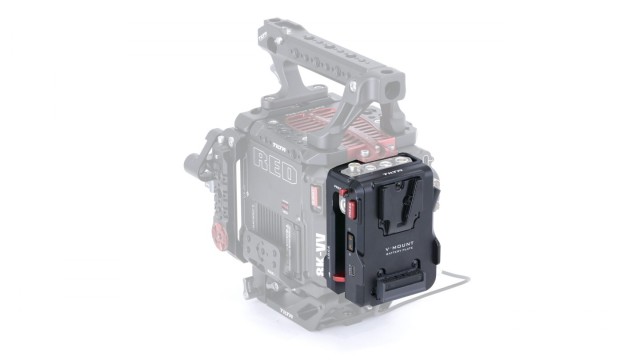

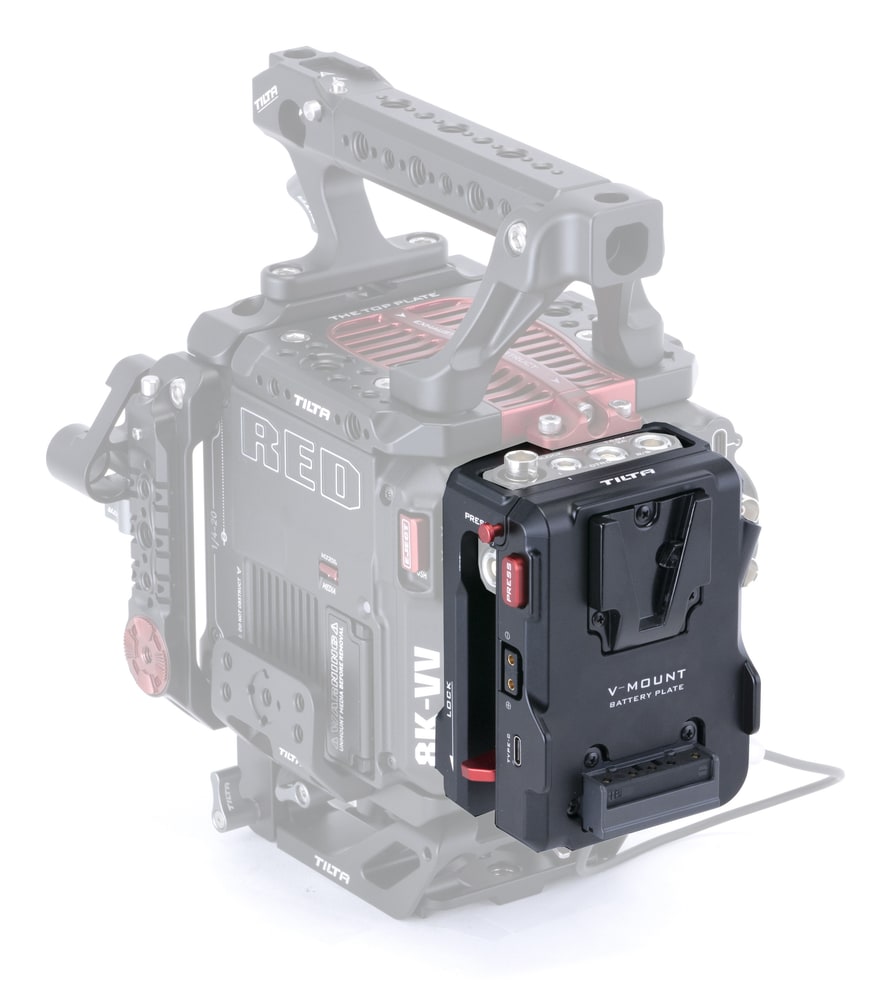

Na kamere drží v dvoch bodoch

Doska sa upne na micro V-mount kamery RED V-RAPTOR a nahradí ho plnohodnotným V-mountom. Pri použití hornej dosky Tilta k nej možno pridať poistný diel batériovej dosky, ktorý pridá druhý kontaktný bod medzi doskou a klietkou — spoj potom nesie veľkú batériu aj vtedy, keď sa s kamerou hýbe.

Na čo si dať pozor

Toto je prevedenie V-Mount. Verzia pre Gold Mount je u výrobcu samostatný tovar (ESR-T08-BP-AB) a v našej ponuke nie je.

Modul Advanced I/O nie je súčasťou dodávky — doska preň má slot a napájanie.

Poistný diel batériovej dosky, ktorý pridá ďalší kontaktný bod ku klietke, sa dokupuje zvlášť a predpokladá hornú dosku Tilta.

Batéria nie je súčasťou dodávky.

Kompatibilita

Výrobca dosku uvádza pre RED V-RAPTOR a RED KOMODO-X.
