Pokročilý I/O modul pre RED V-RAPTOR

Tilta Advanced I/O Module pridáva kamere RED V-RAPTOR porty, ktoré na tele nie sú: genlock, timecode, RED CTRL, trojkolíkový Fischer Run/Stop a dvojpinový LEMO 14,8 V. Ku kamere sa pripája integrovaným káblom V-RAPTOR EXT a namontovať sa dá na hornú rukoväť, hornú dosku, spodnú dosku aj do slotu batériovej dosky, ktorá ho zároveň napája.

Telo kamery RED V-RAPTOR má portov málo. Advanced I/O Module je krabička z hliníkovej zliatiny, ktorá sa k nemu pripojí integrovaným káblom V-RAPTOR EXT a rozšíri komunikáciu s kamerou o genlock, timecode, RED CTRL a trojkolíkový Fischer Run/Stop. Nemá pevné miesto — nasadí sa tam, kde je práve voľno.

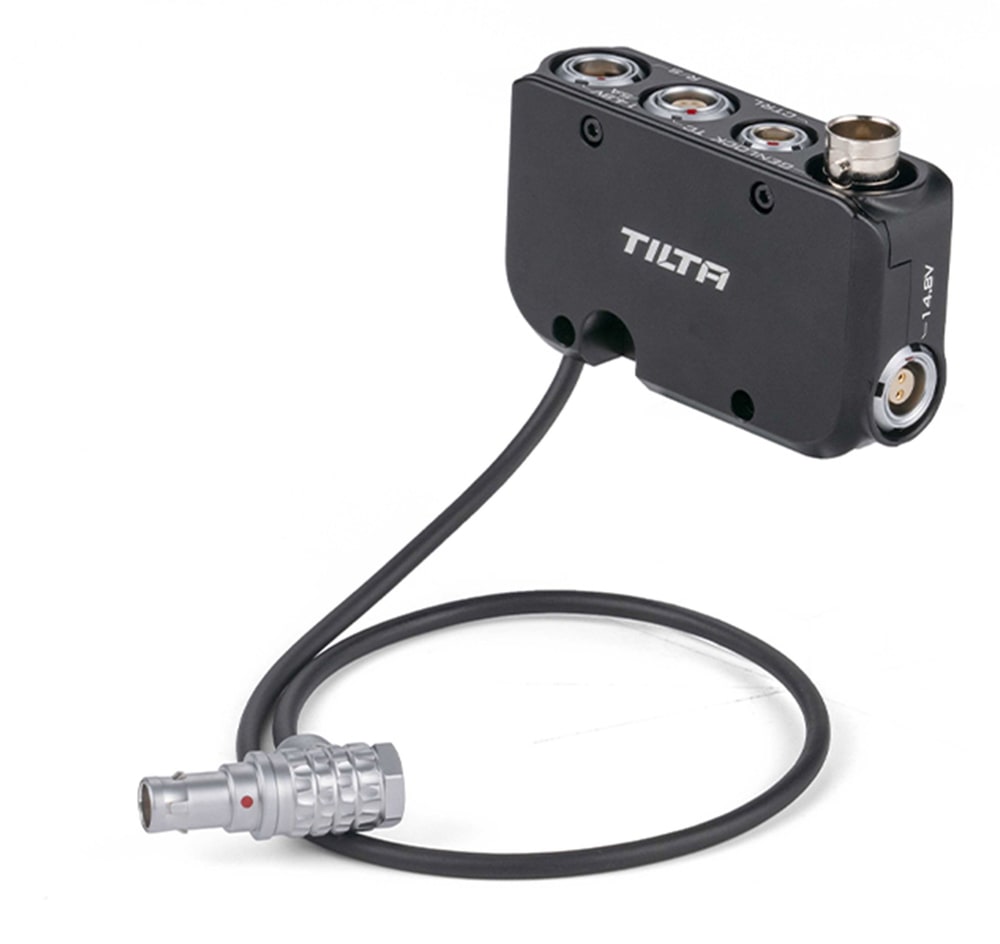

Päť portov, ktoré na tele kamery nie sú

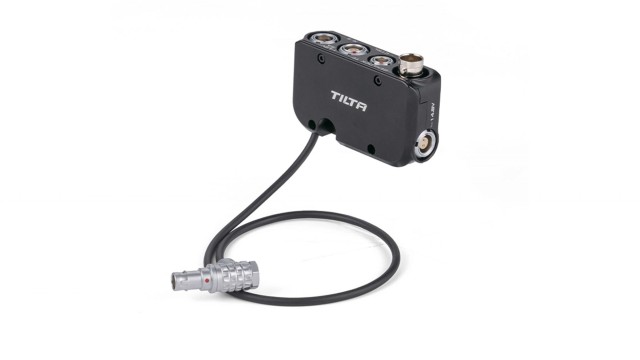

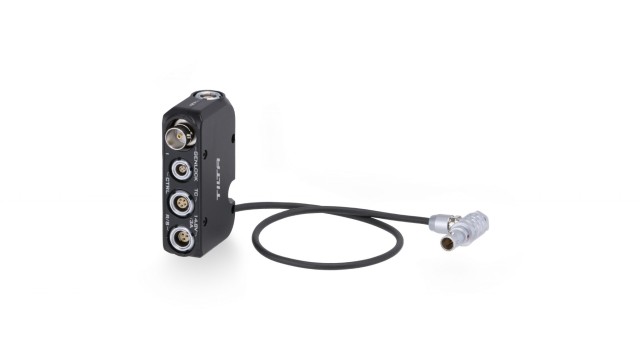

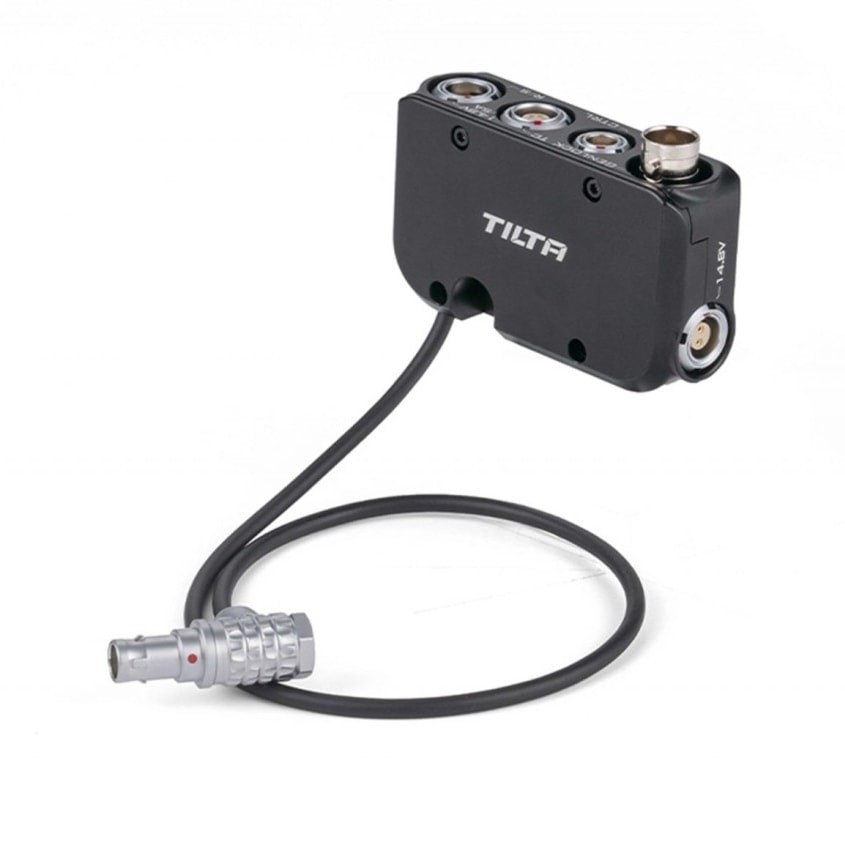

Modul prináša jeden vstupno-výstupný konektor 14,8 V 2-pin LEMO, jeden trojkolíkový Fischer R/S, port pre timecode, port RED CTRL a genlock. Integrovaný kábel V-RAPTOR EXT nie je príslušenstvo navyše — je súčasťou modulu, takže medzi kamerou a krabičkou nevisí nič, čo by sa dalo zabudnúť doma.

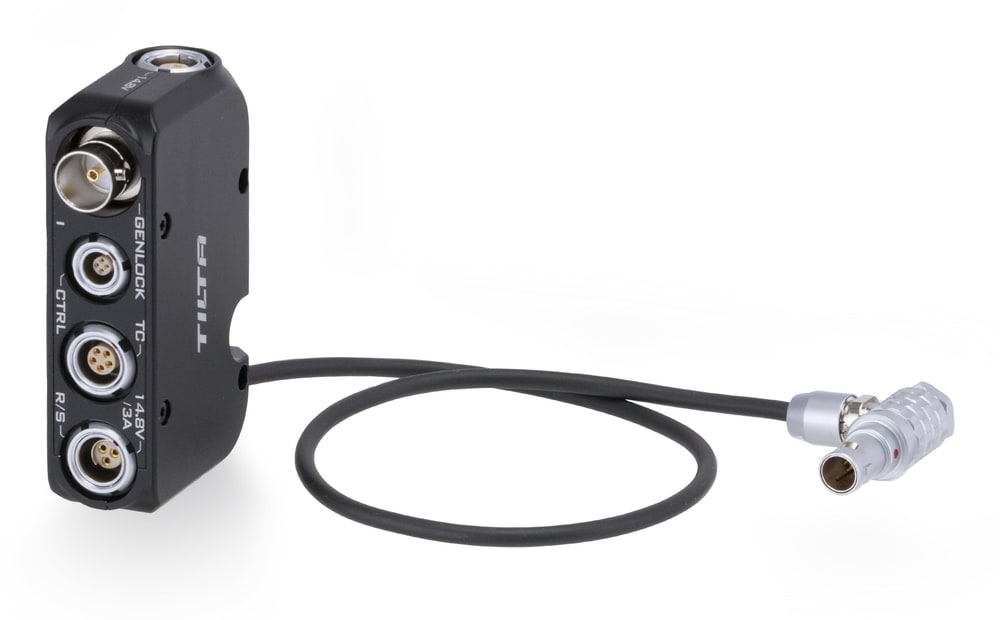

Genlock, timecode, CTRL a Run/Stop vedľa seba

Port RED CTRL vie meniť nastavenie kamery, keď k nemu pripojíte ovládací kábel Tilta pre SmallHD Indie 7. Trojkolíkový Fischer R/S spúšťa a zastavuje záznam a zároveň dáva 14,8 V, takže z neho jedným káblom napájate a spustíte aj motor bezdrôtového ostrenia Nucleus-M. Genlock a timecode sú tam, kde ich čakáte — pre viackamerové natáčanie a synchronizáciu so zvukom.

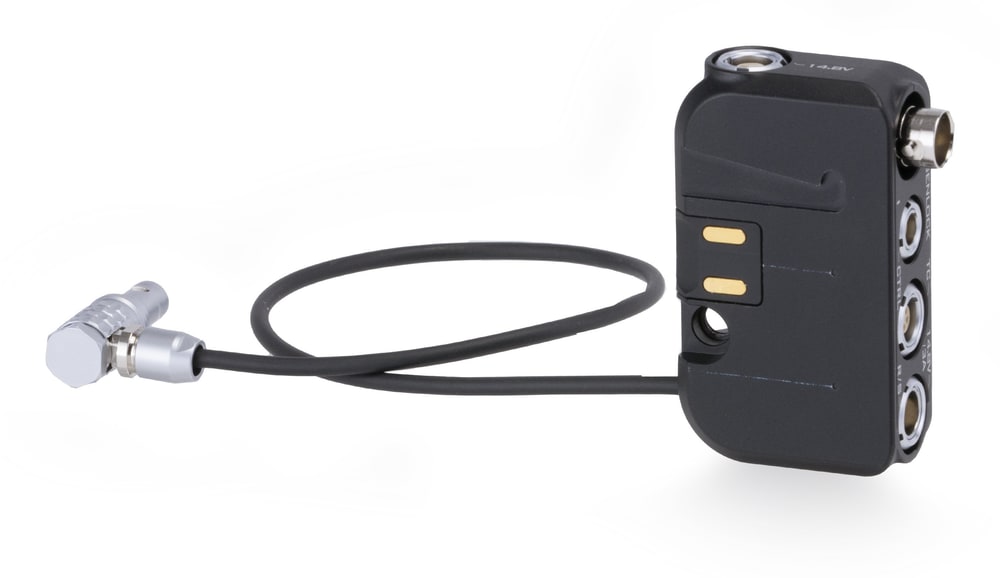

Kontakty vzadu, dvojpinové LEMO z boku

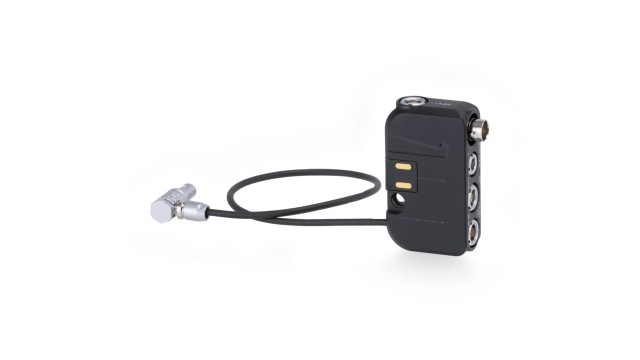

Vzadu sú kontaktné plôšky, ktoré do seba zapadnú so slotom batériovej dosky Tilta pre V-RAPTOR — modul sa tak napája bez jediného kábla. Keď ho namontujete inam, poslúži bočný dvojpinový vstup LEMO; napájanie teda máte vždy, nech je modul kdekoľvek.

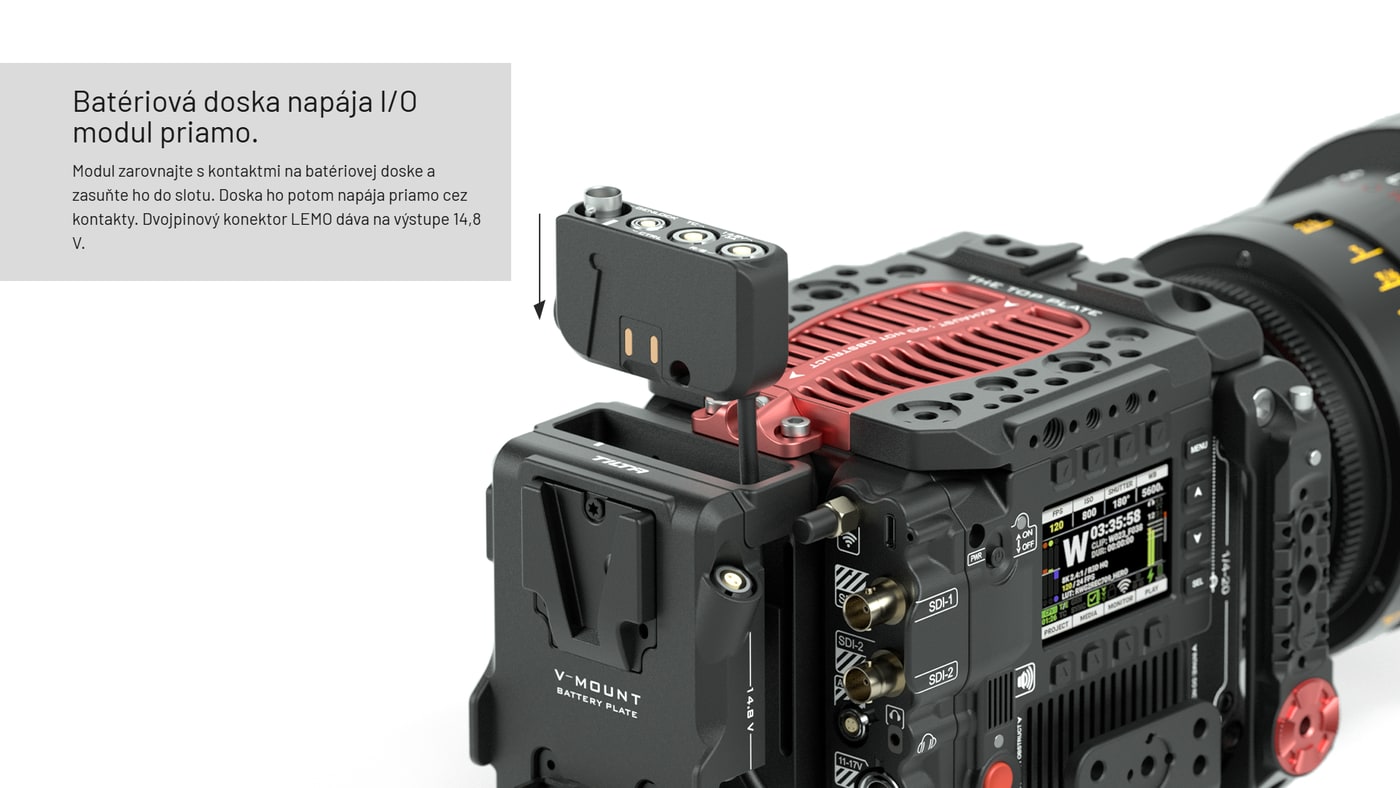

Zasunie sa do batériovej dosky a napája sa z nej

Modul sa zarovná s kontaktmi na batériovej doske Tilta a zasunie do slotu. Doska ho drží aj napája. Dvojpinový konektor LEMO na module pritom zostáva voľný a dáva na výstupe 14,8 V pre ďalšie príslušenstvo.

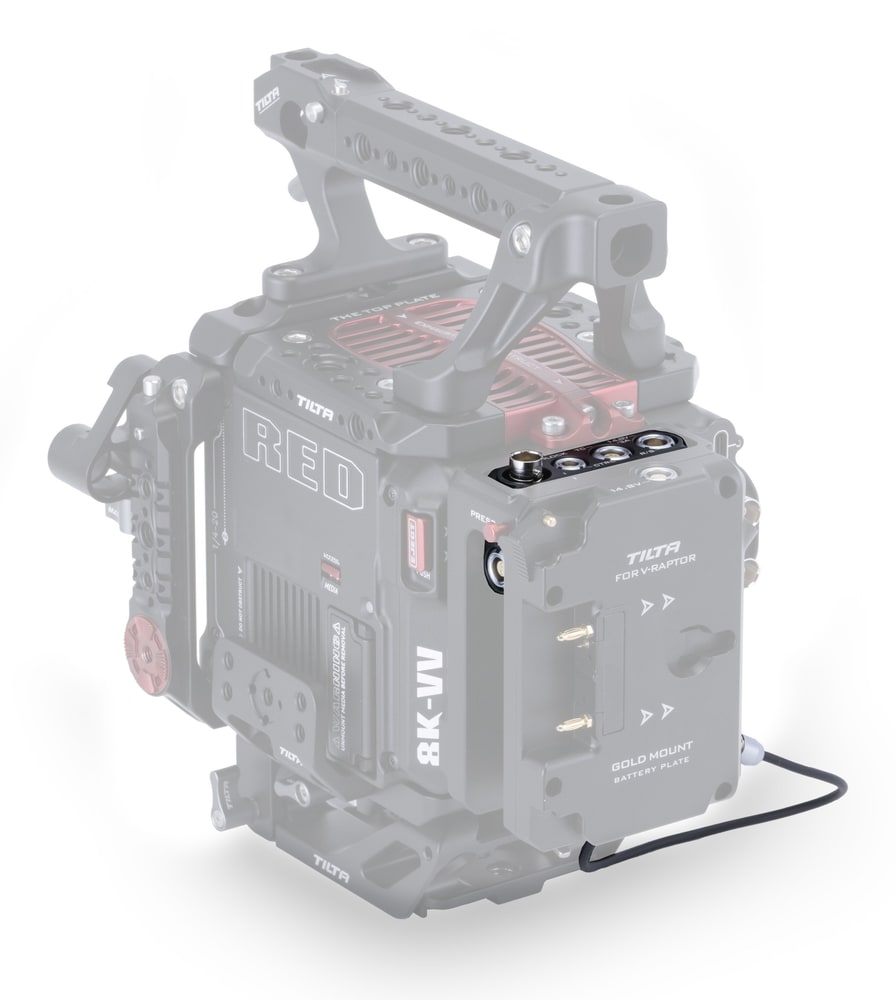

Nasadí sa tam, kde je na zostave miesto

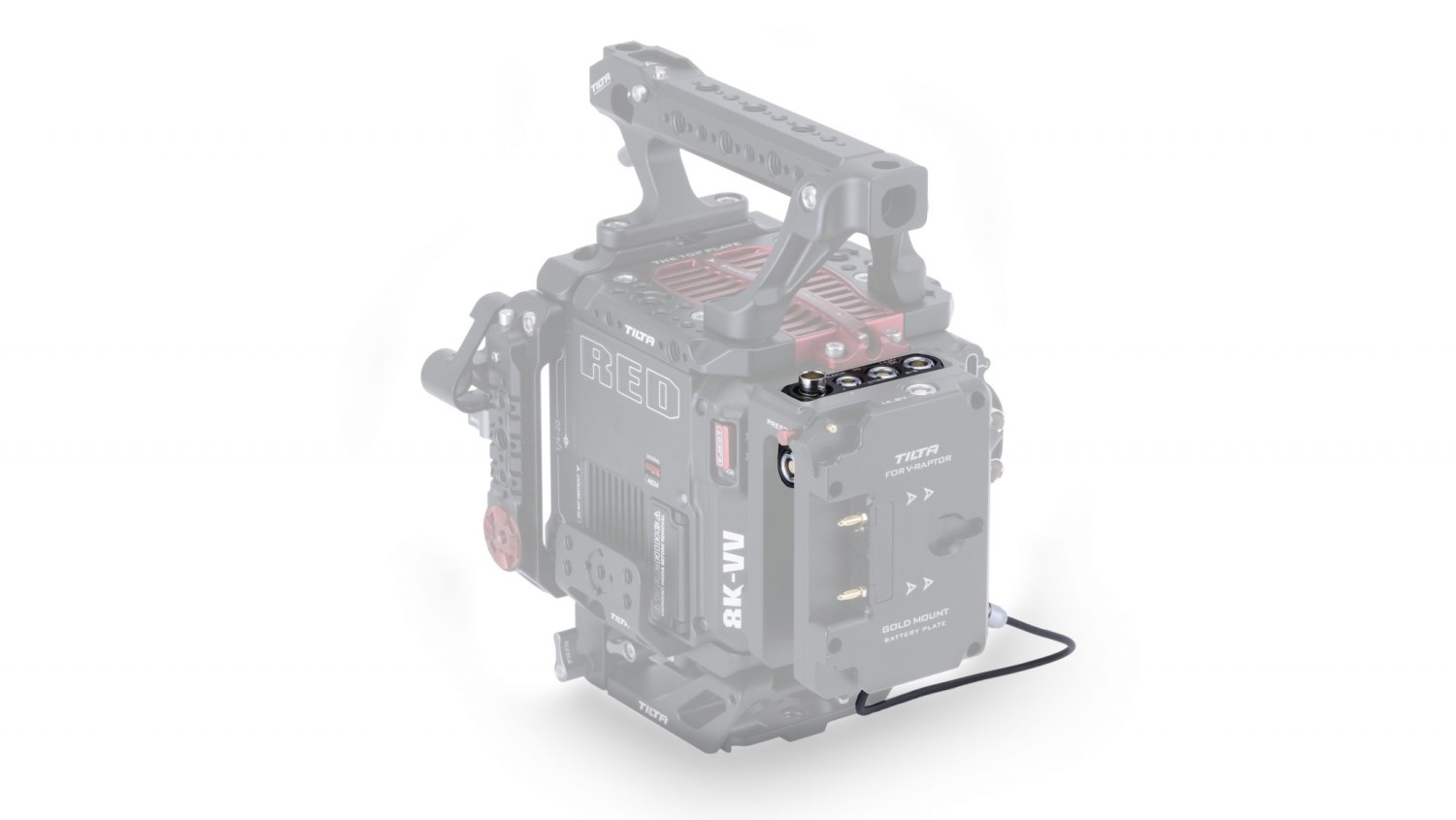

Uchytenie nie je jediné: modul ide na hornú rukoväť, na hornú dosku, na spodnú montážnu dosku klietky aj do slotu batériovej dosky. Vďaka tomu sa zmestí takmer do každej zostavy — na rameno, na gimbal aj do stiesnenej kabíny auta.

Čo si k modulu zaobstarať

Ovládanie kamery cez port RED CTRL vyžaduje ovládací kábel Tilta pre SmallHD Indie 7; nie je súčasťou dodávky.

Run/Stop cez trojkolíkový Fischer sa prepája voliteľným káblom — v katalógu je Tilta 2-Pin Lemo to 3-Pin Fischer (TCB-2LE-3FS-17) a Tilta 3-Pin Fischer to 4-Pin Lemo (TCB-3FS-4LE-17).

Bez kábla modul napája len slot na batériovej doske Tilta pre RED V-RAPTOR (ESR-T08-BP-V); inde sa použije bočný dvojpinový vstup LEMO.

Kompatibilita

Výrobca modul uvádza pre RED V-RAPTOR a RED KOMODO-X.

Modul spolupracuje s klietkou Full Camera Cage a s batériovou doskou Tilta pre V-RAPTOR.
