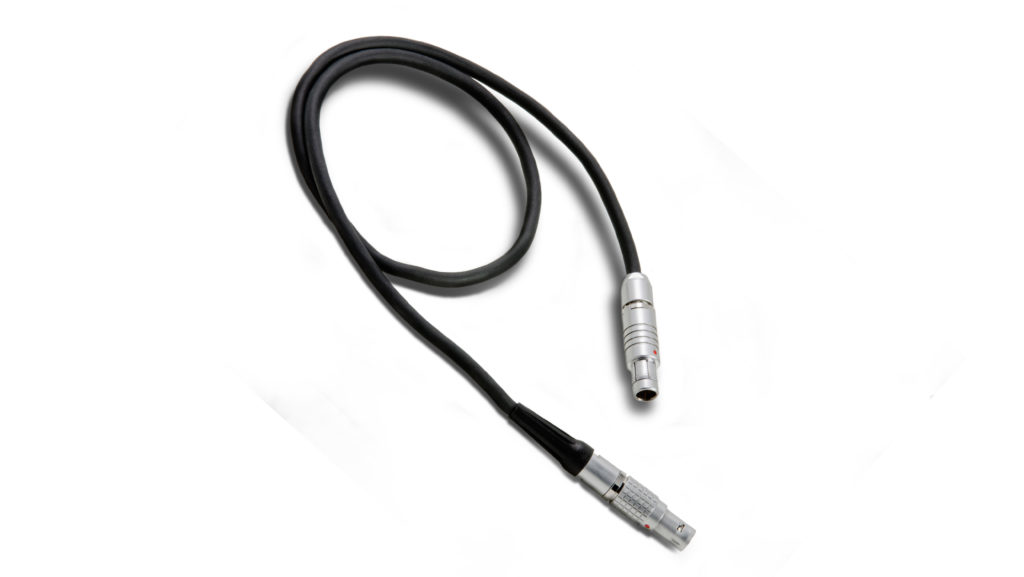

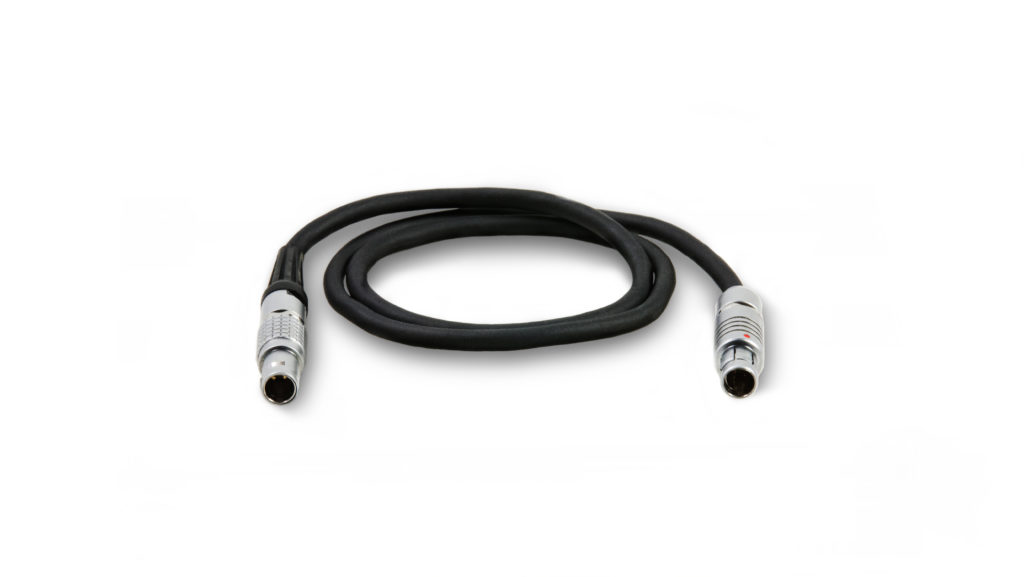

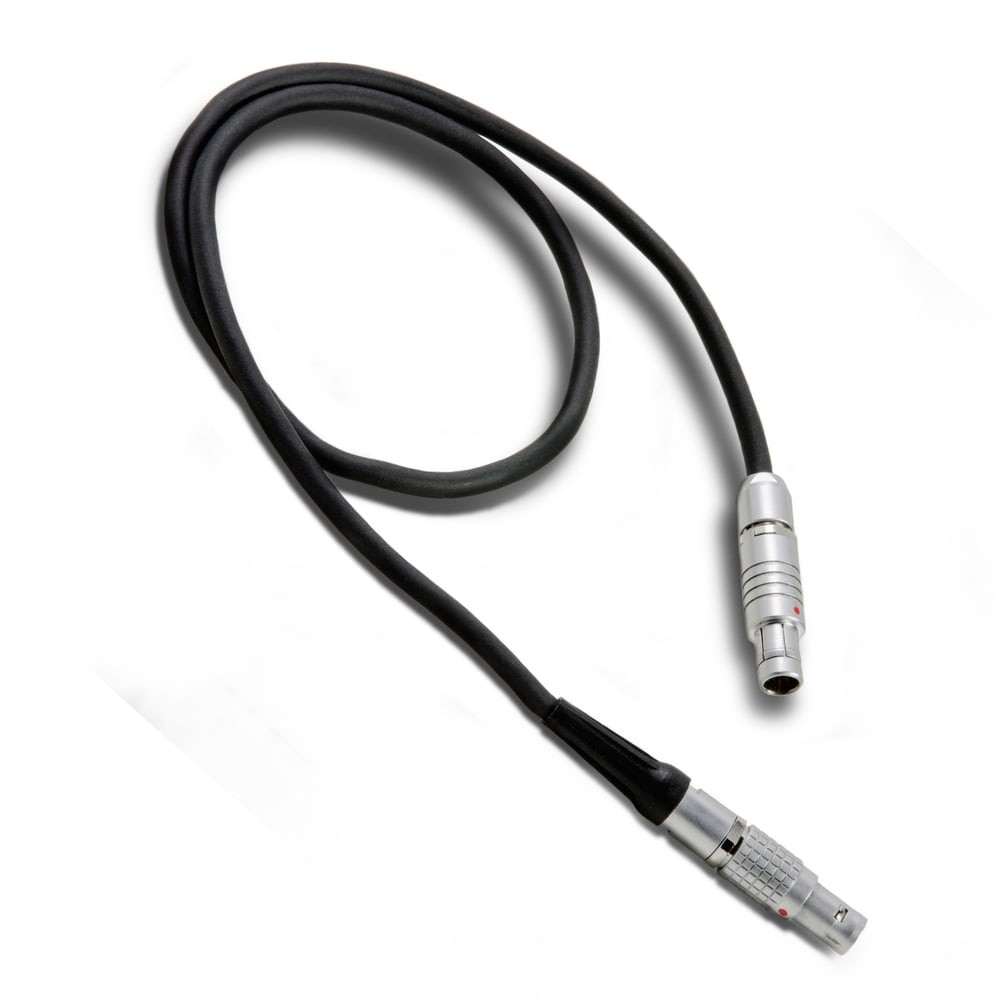

Tilta 2-Pin Lemo to 3-Pin Fischer Cable

Tilta TCB-2LE-3FS-17 je napájací kábel so zástrčkou 3pin Fischer na jednom konci a zástrčkou 2pin Lemo na druhom. Zapojí sa do 3pin Fischer napájacieho portu na rigu alebo kamere a privedie prúd do príslušenstva so vstupom 2pin Lemo — monitora, video vysielača alebo motora ostrenia. Príslušenstvo tak beží z hlavnej batérie kamery, bez vlastného akumulátora.

Tilta TCB-2LE-3FS-17 spája 3pin Fischer napájací port s príslušenstvom na 2pin Lemo. Na rigu nemusí byť druhá batéria len kvôli doplnkom — prúd ide z toho istého zdroja, ktorý napája kameru, a zostava ostane malá.

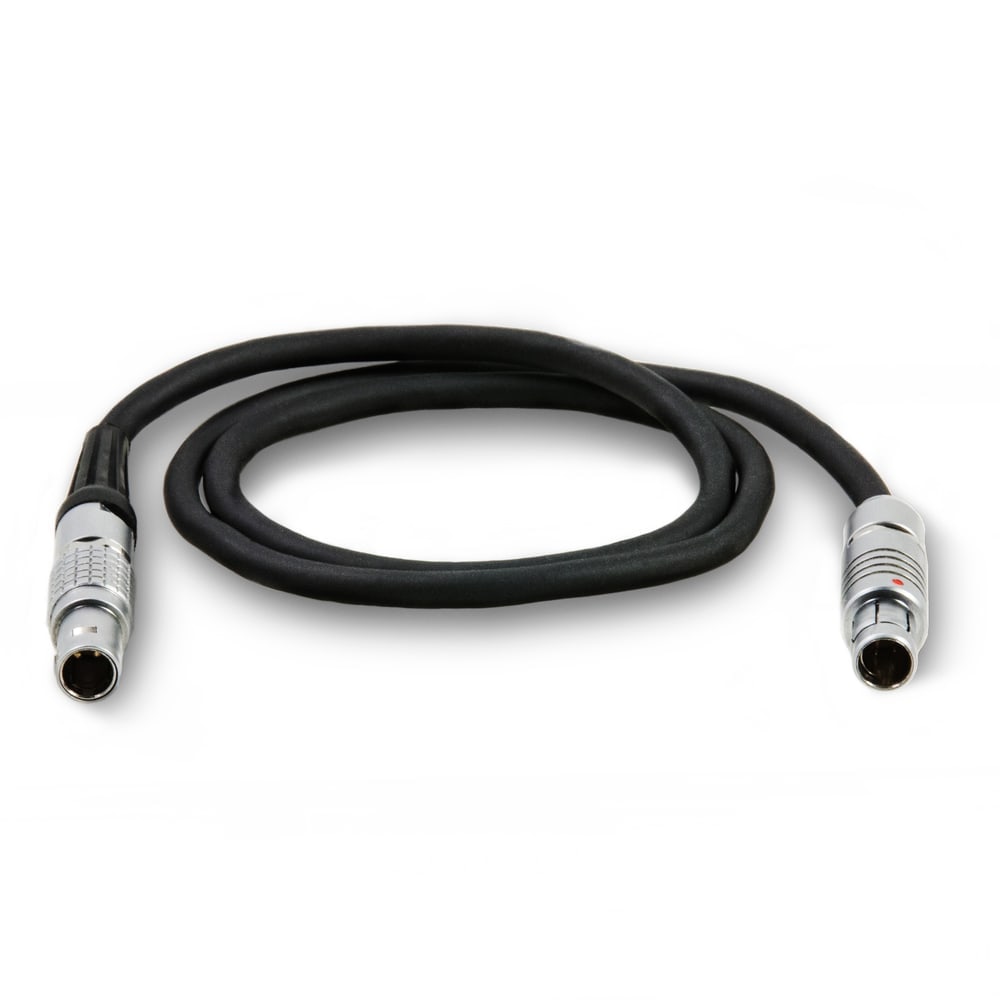

3pin Fischer na rigu, 2pin Lemo na príslušenstve

Zástrčka 3pin Fischer sa zapojí do napájacieho výstupu na kamere, batériovej doske alebo napájacom module klietky, zástrčka 2pin Lemo do vstupu príslušenstva. Oba konektory držia zaistením push-pull, takže sa kábel nevytrhne ani pri ťahu. Kábel napätie nemení, len ho vedie ďalej: príslušenstvo musí byť stavané na napätie, ktoré port 3pin Fischer dáva, preto sa pred zapojením overí pri oboch zariadeniach.

Rovný kábel z medi

Kábel je rovný, s medenými vodičmi, gumovým plášťom a konektormi z hliníkovej zliatiny; na klietke sa vedie pozdĺž rúrok a prebytočnú dĺžku stiahne suchý zips. Farba je čierna.

Súrodenci toho istého radu: TCB-3FS-4LE-17 (3pin Fischer – 4pin Lemo) pre príslušenstvo so 4pin Lemo, TCB-2LE-2LE-17 (2pin – 2pin) a TCB-2LE-4LE-17 (2pin Lemo – 4pin Lemo).

Káble Tilta

Rad káblov Tilta TCB prepája kameru, batériu a príslušenstvo na rigu: napájanie z V-Mount či Gold Mount dosky cez P-Tap, 2pin Lemo, 3pin Fischer alebo DC súosý konektor, USB-C PD pre monitory a rukoväti, riadiace káble 7pin pre systém Nucleus a HDMI či BNC pre obraz. Dĺžky sú volené podľa rigu — krátke na telo klietky, dlhšie k ramenám a batériám; tento kábel je jedným z nich.
