Tilta Universal Battery Plate - V Mount

Tilta Universal Battery Plate V-Mount je univerzálna batériová doska, ktorá z jednej V-Mount batérie napája kameru aj celé príslušenstvo: päť výstupov P-Tap 14,8 V, dvojpinový LEMO a trojpinový Fischer 14,8 V, k tomu SDI rozbočovač s jedným vstupom a dvoma výstupmi. Kĺbový držiak ju posadí na 15mm tyče v ľubovoľnej polohe. Kamera sa pripája káblom P-Tap pre konkrétny model (nie je súčasťou balenia).

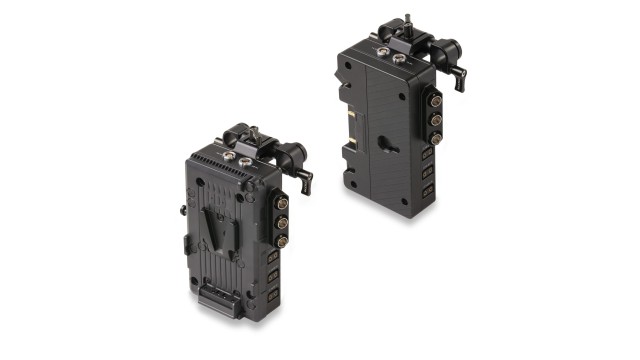

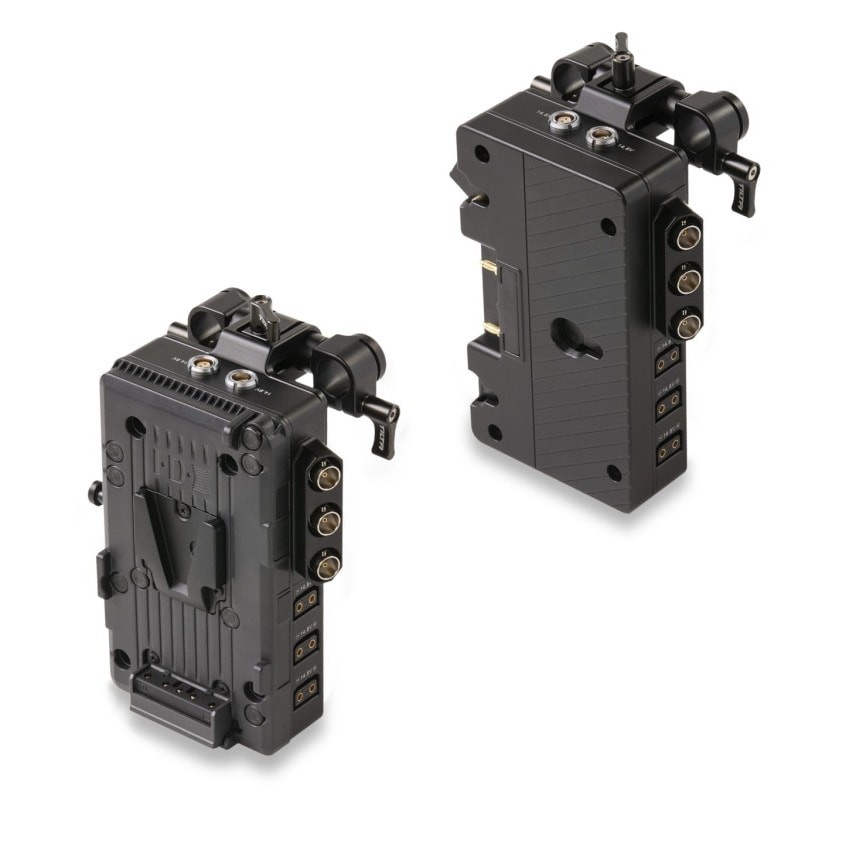

Tilta Universal Battery Plate V-Mount je batériová doska pre kameru, ktorá vlastný V-Mount nemá — alebo má, ale potrebuje viac výstupov. Sedí na 15mm tyčiach, nesie jednu V-Mount batériu a rozvádza jej prúd do kamery, monitora, vysielača obrazu a ďalšieho príslušenstva. Rovnaká doska existuje aj vo verzii Gold Mount.

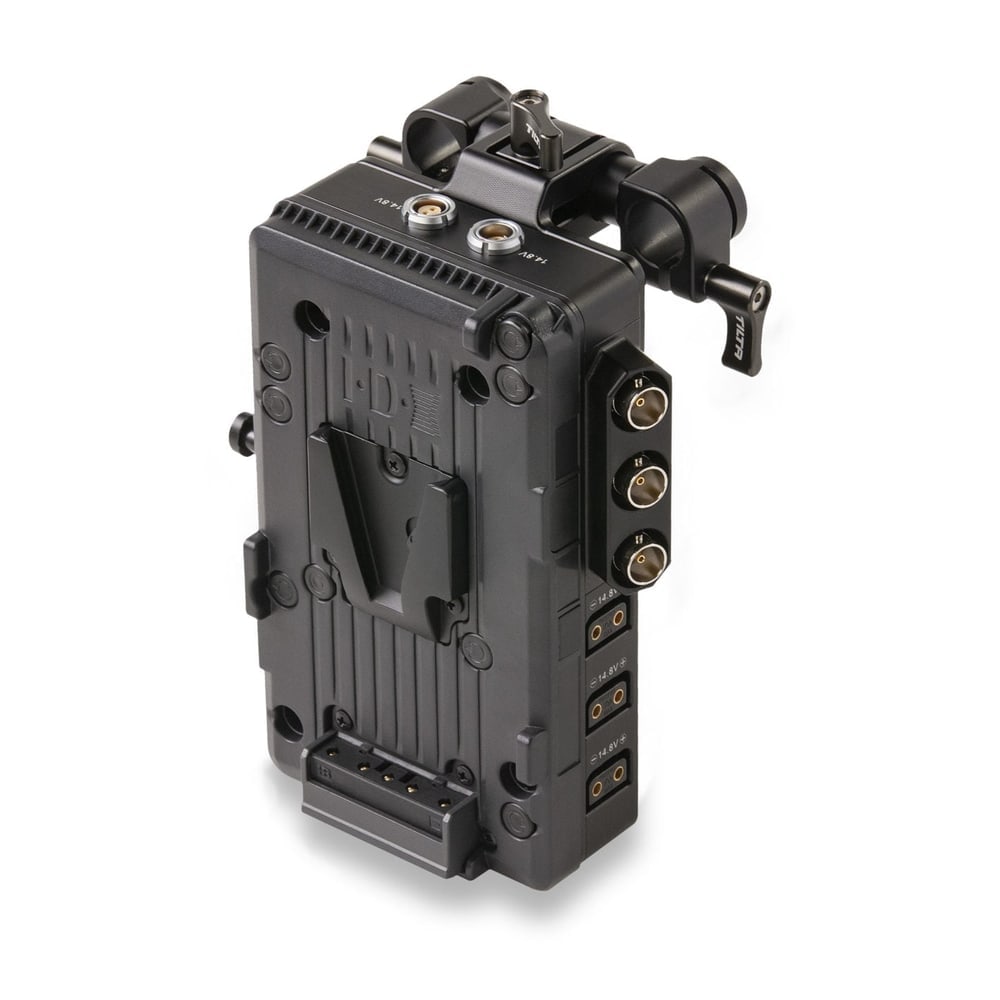

Päť výstupov P-Tap pre kameru aj príslušenstvo

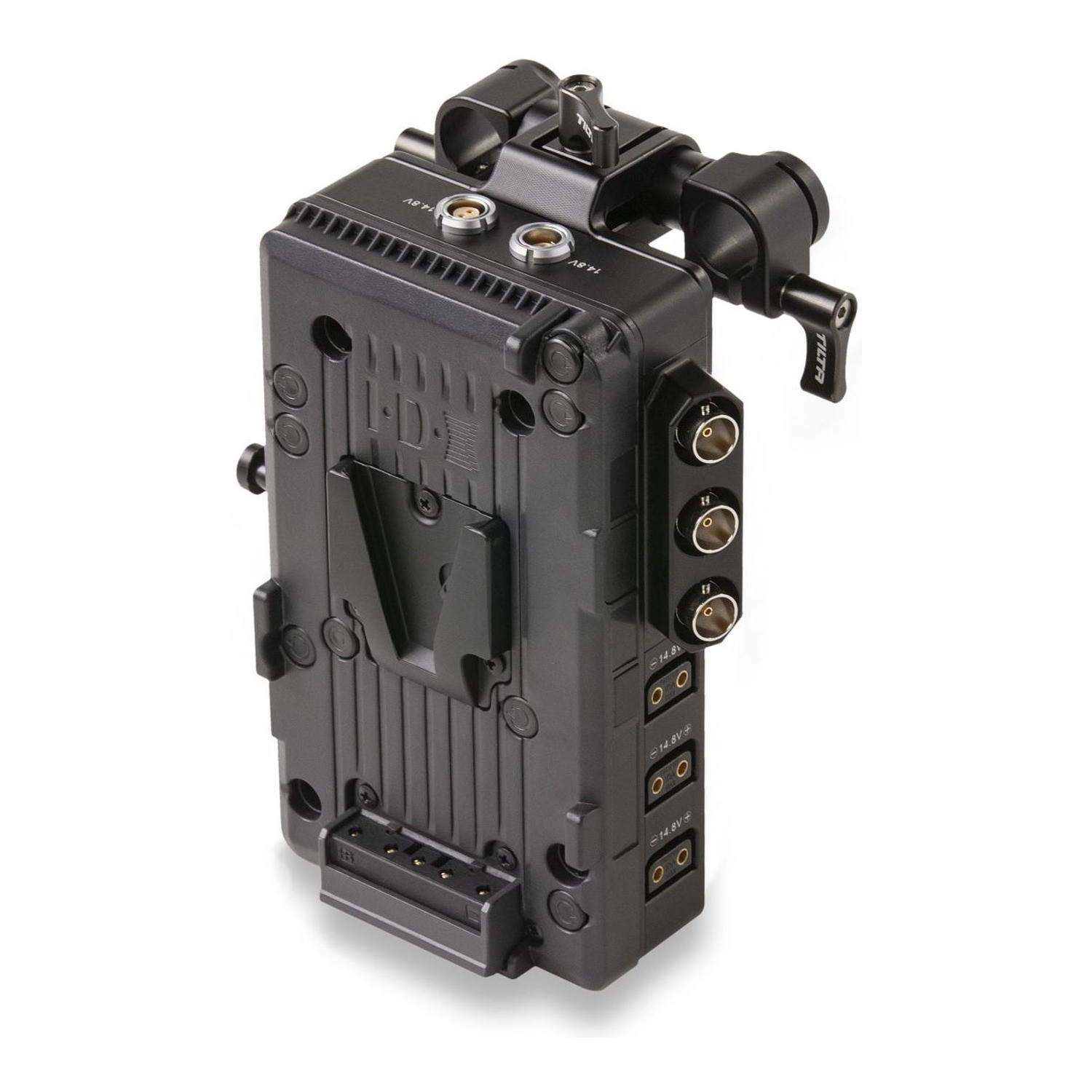

Na bočniciach a spodnej hrane dosky je celkom päť výstupov P-Tap 14,8 V. Jeden z nich napája kameru — Tilta na to ponúka káble P-Tap pre konkrétne modely (Canon C200/C300 Mk II, ARRI Alexa Mini, konektory DC 5,5/2,1 a 5,5/2,5 mm a ďalšie), ktoré sa kupujú zvlášť. Zvyšné výstupy uživia monitor, vysielač obrazu alebo motory ostrenia. Pred pripojením kamery si overte jej vstupné napätie; prepätie ju môže poškodiť.

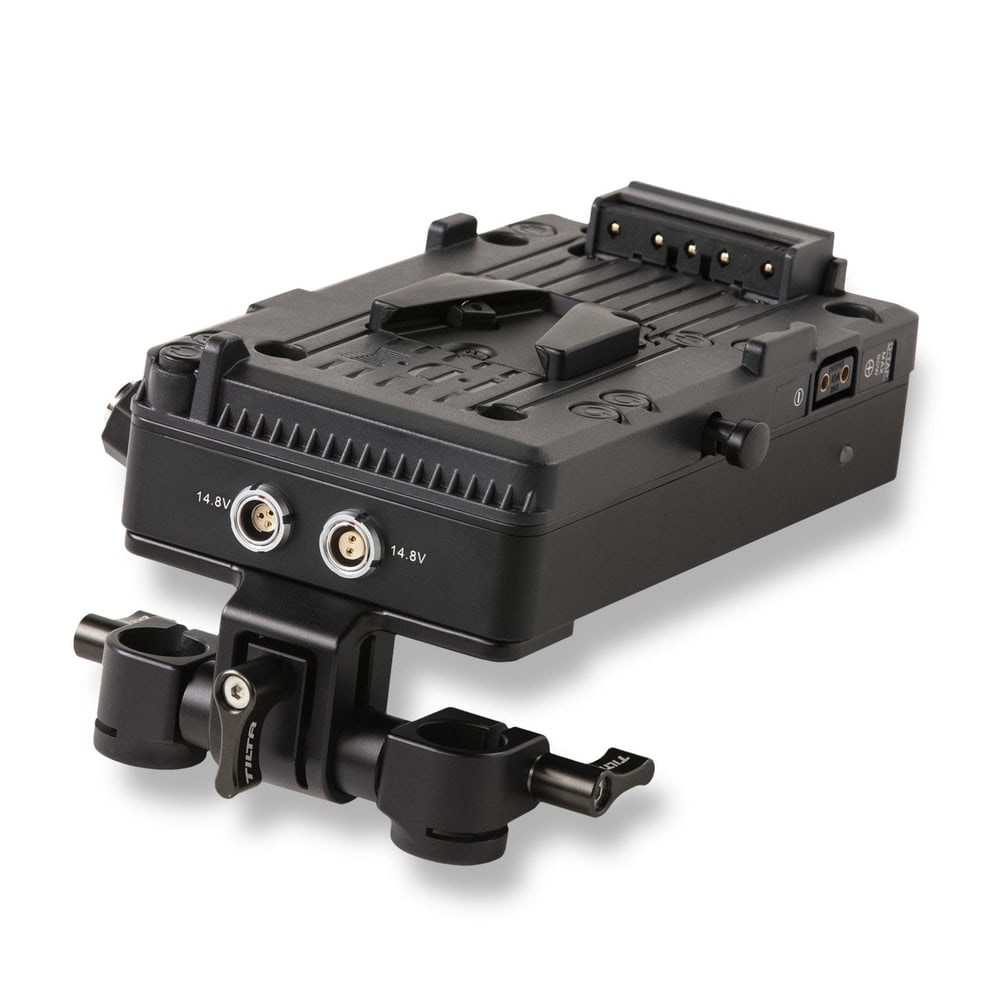

LEMO, Fischer a SDI rozbočovač

Na čele dosky sú dva ďalšie výstupy 14,8 V — dvojpinový LEMO a trojpinový Fischer — pre príslušenstvo so zodpovedajúcimi konektormi. Na bočnici nad výstupmi P-Tap sedia tri konektory SDI: jeden vstup a dva výstupy, takže doska zároveň slúži ako rozbočovač signálu SDI z kamery na monitor a vysielač bez ďalšieho prístroja v zostave.

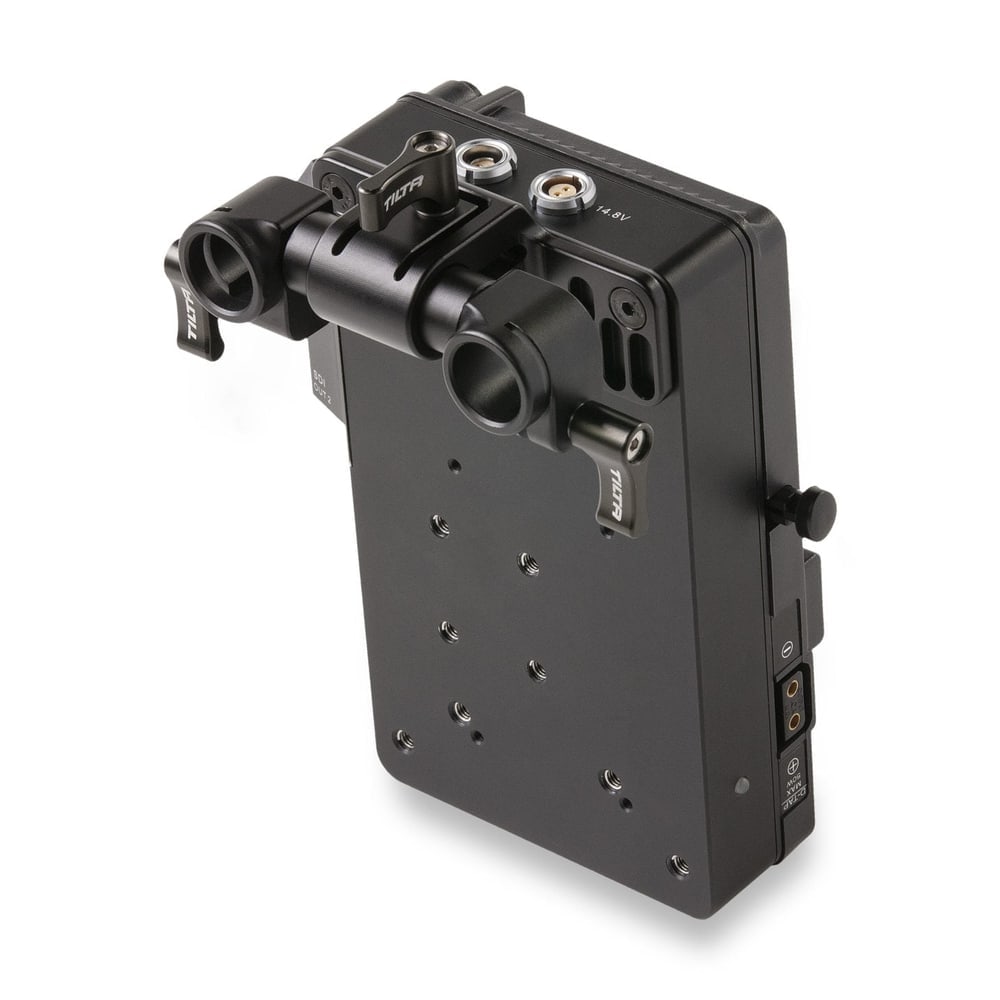

Kĺbový držiak na 15mm tyče

Doska sa montuje na 15mm tyče kĺbovým držiakom s klopnou skrutkou, ktorý dovolí nakloniť ju do ľubovoľného uhla — na zadnej strane zostavy tak sedí presne tam, kde vyvažuje objektív. Adaptér na 15mm tyče so štyrmi skrutkami je súčasťou balenia. Telo je z hliníkovej zliatiny s nerezovými, medenými a ABS prvkami; V-Mount držiak prijme každú V-Mount batériu.

Napájanie Tilta: V-Mount a Gold Mount

Batériové dosky Tilta majú jednu úlohu: dostať do kamery a k príslušenstvu prúd z veľkej V-Mount alebo Gold Mount batérie, aby sa výmeny batérií obmedzili na minimum. Každá doska existuje v oboch vyhotoveniach — V-Mount a Gold Mount (Anton Bauer) — a rozvádza energiu cez výstupy P-Tap, USB-C a dvojpinové LEMO, na ktoré Tilta ponúka napájacie káble pre konkrétne kamery, monitory a vysielače obrazu. Dosky pre konkrétne telo sa montujú do batériovej komory alebo na klietku, univerzálne dosky na 15mm tyče. Tento diel je jedným z nich.
