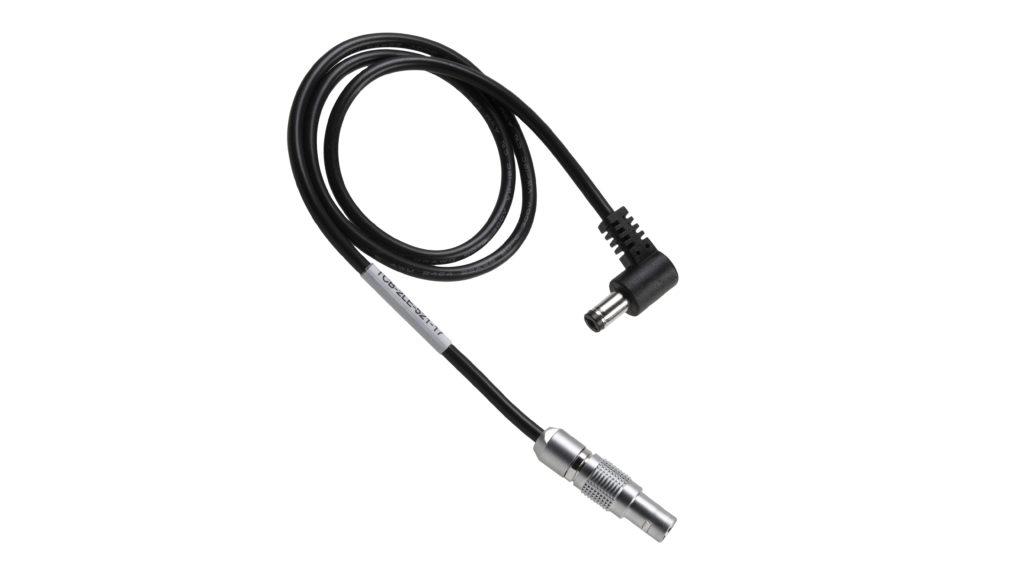

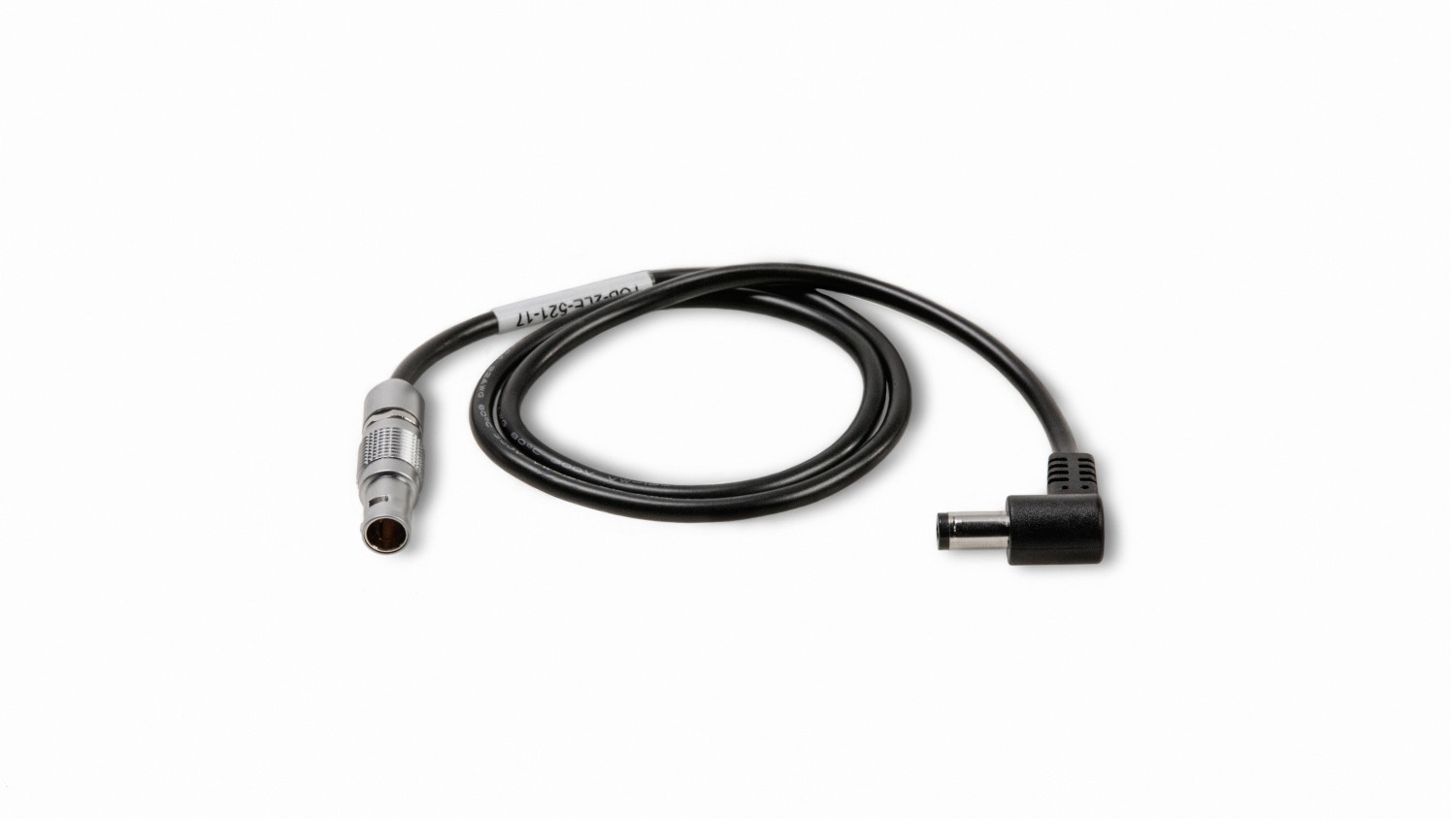

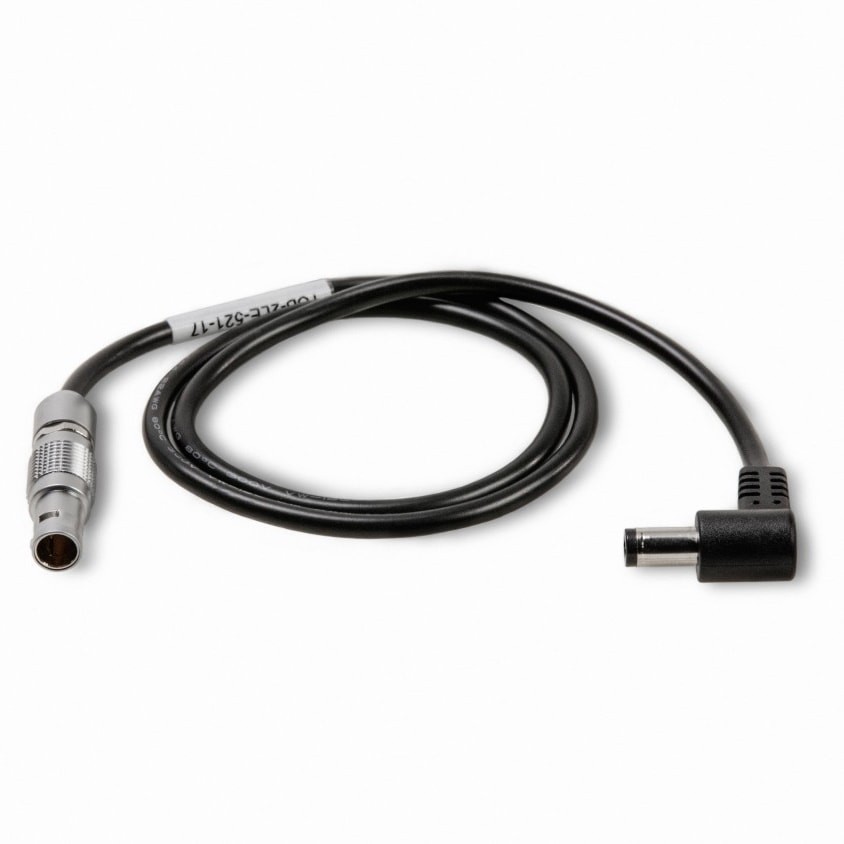

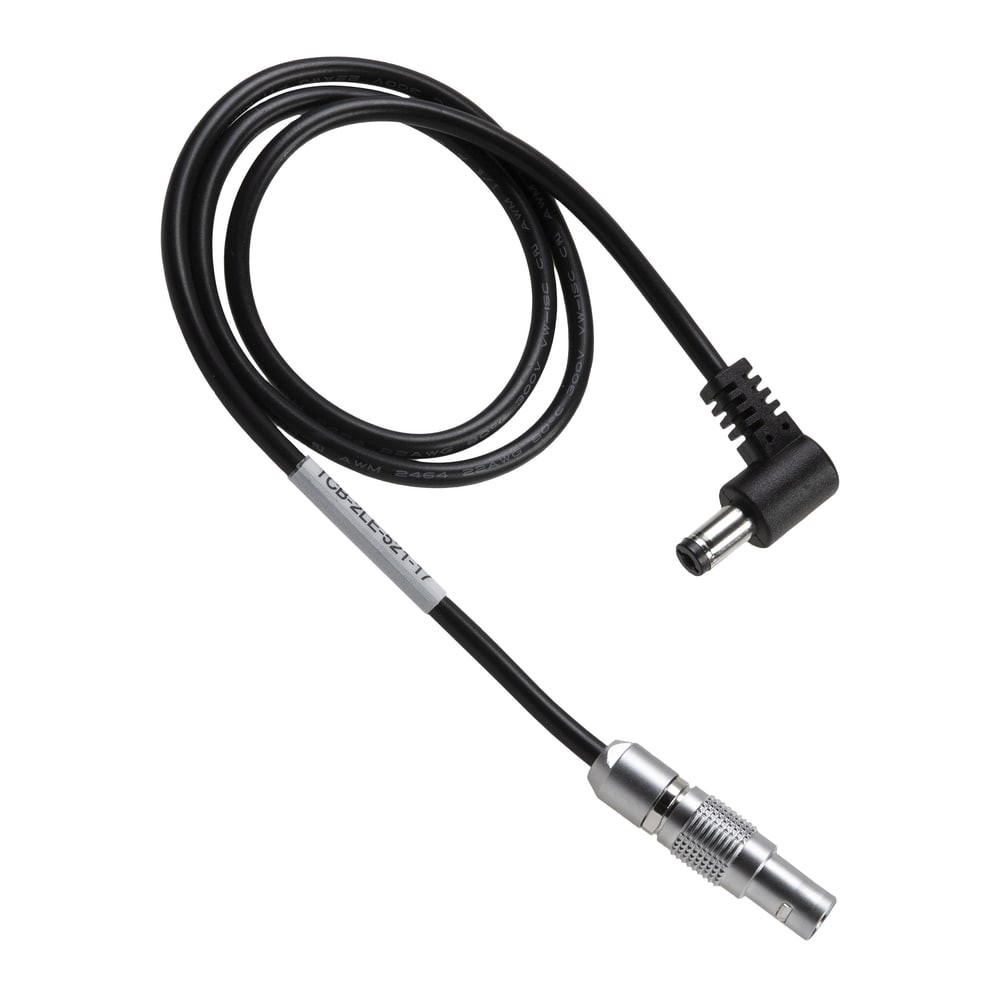

Tilta 2-pinový kábel Lemo na 5,5/2,1 mm DC samec

Tilta TCB-2LE-521-17 je napájací kábel 2pin Lemo → DC 5,5/2,1 mm. Zapojí sa do 2pin Lemo výstupu na batériovej doske alebo napájacom module rigu a napája príslušenstvo so súosým vstupom DC 5,5/2,1 mm — monitor, vysielač alebo svetlo — z hlavnej batérie kamery. Dĺžka 55,25 cm, zástrčka DC je pravouhlá.

Tilta TCB-2LE-521-17 je kábel pre rigy, kde voľný výstup nie je P-Tap, ale 2pin Lemo: batériové dosky Tilta Mini PD, dosky pre Blackmagic PYXIS a Sony FX9 alebo napájacie moduly gimbalov. Príslušenstvo s DC vstupom tak beží z hlavnej batérie a vlastný akumulátor nepotrebuje.

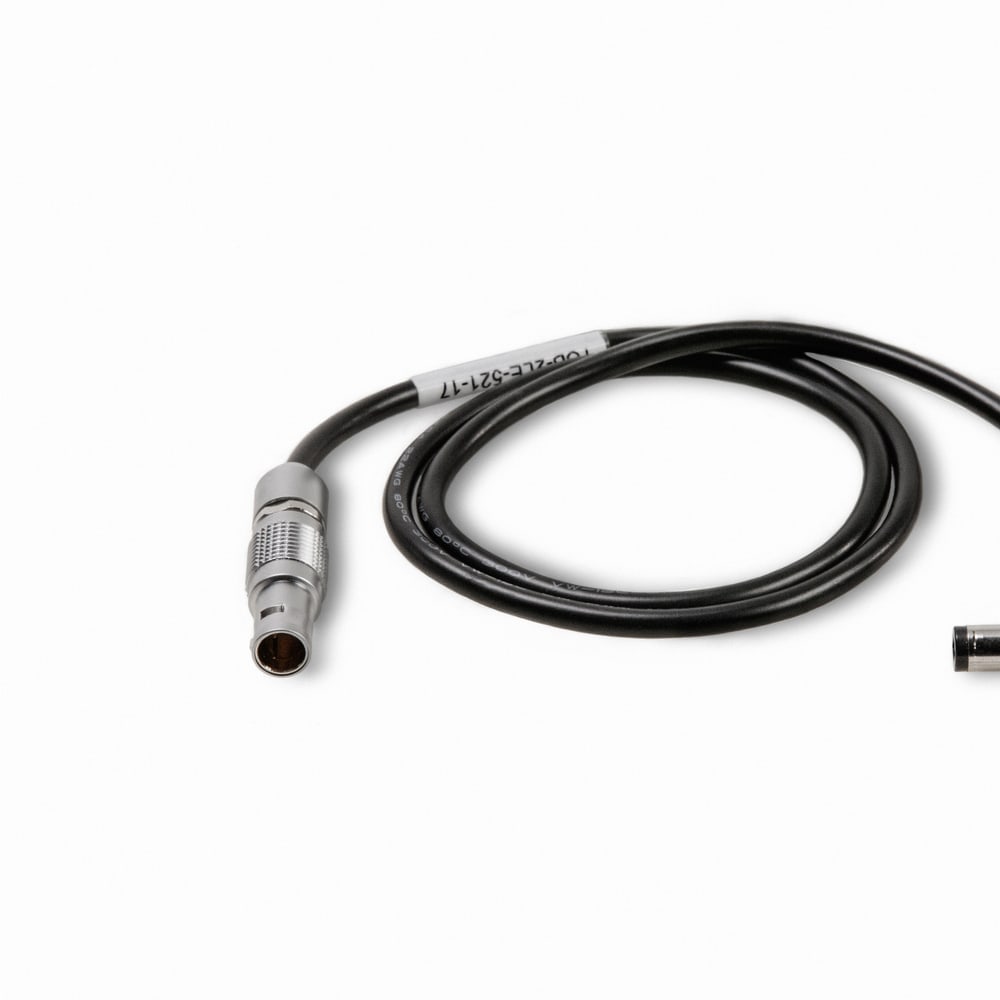

2pin Lemo → DC 5,5/2,1 mm

Zástrčka 2pin Lemo sa zasunie do napájacieho výstupu 2pin Lemo na batériovej doske alebo module a v zásuvke sa zaistí. Na druhom konci je pravouhlá zástrčka DC 5,5/2,1 mm pre súosú zásuvku monitorov, video vysielačov, LED svetiel a ďalšieho príslušenstva s týmto vstupom. Kábel prenáša napätie zdroja bez úpravy, takže patrí k zariadeniam, ktoré toto napätie znesú. Prevedenie s kolíkom 2,5 mm je súrodenec TCB-2LE-525-17.

55 cm rovného kábla s pravouhlou zástrčkou

Dĺžka 55,25 cm dosiahne od batériovej dosky vzadu na klietke k monitoru na hornej rukoväti alebo k vysielaču na ramene. Vodiče sú medené, plášť gumový, konektory z hliníkovej zliatiny. Pravouhlá zástrčka DC drží kábel pri tele zariadenia a netrčí do priestoru, zaistený konektor Lemo sa pri ťahu za kábel nevytiahne.

Káble Tilta

Rad káblov Tilta TCB prepája kameru, batériu a príslušenstvo na rigu: napájanie z V-Mount či Gold Mount dosky cez P-Tap, 2pin Lemo, 3pin Fischer alebo DC súosý konektor, USB-C PD pre monitory a rukoväti, riadiace káble 7pin pre systém Nucleus a HDMI či BNC pre obraz. Dĺžky sú volené podľa rigu — krátke na telo klietky, dlhšie k ramenám a batériám; tento kábel je jedným z nich.
