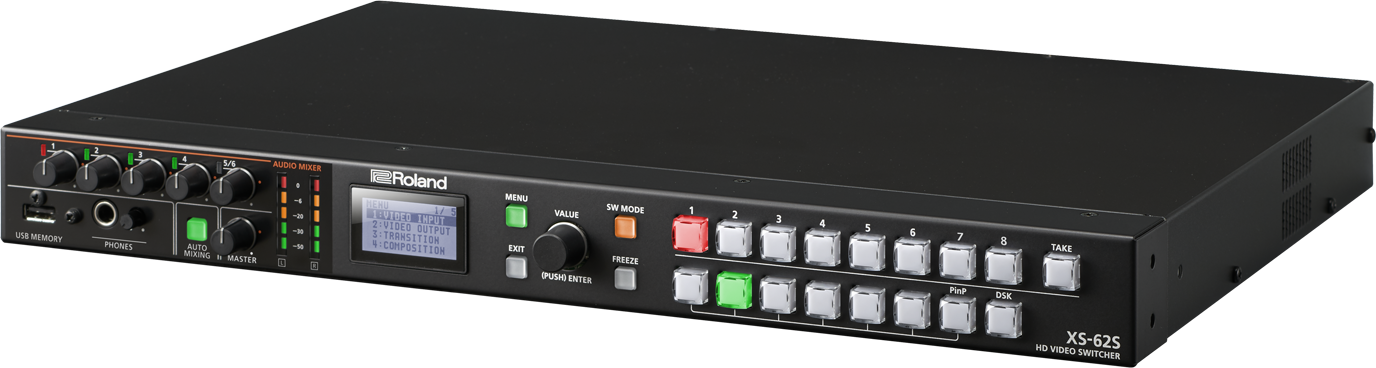

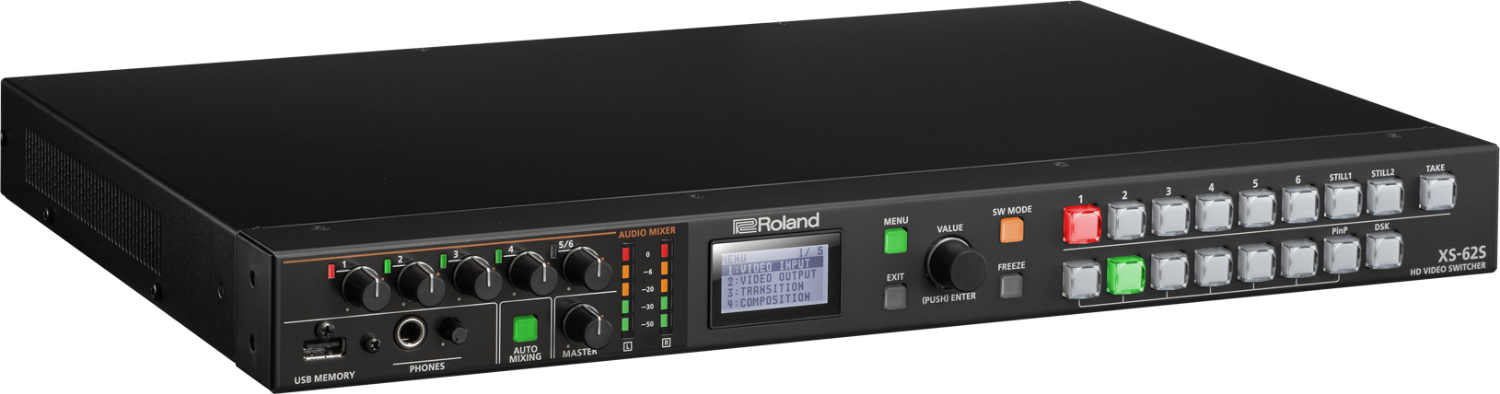

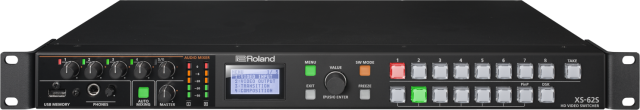

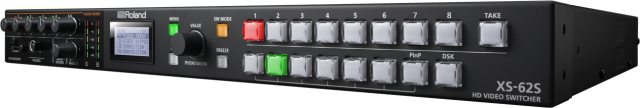

Roland XS-62S

XS-62S je šesťkanálový video prepínač s funkciou miešania zvuku a ovládania kamier PTZ pre trvalé inštalácie aj podujatia na mieste. Toto výkonné integrované riešenie v kompaktnej rackovej jednotke 1U podporuje širokú škálu aplikácií vrátane prezentácií, vystúpení, špeciálnych podujatí, firemných AV konferencií, e-learningu a ďalších.

Viac informácií

4 529 € s DPH 3 682.11 € bez DPH
-+
Dostupnosť
Na ceste 1 ks
Popis produktu ŠPECIFIKÁCIE

Popis produktu

XS-62S je šesťkanálový video prepínač s funkciou miešania zvuku a ovládania kamier PTZ pre trvalé inštalácie aj podujatia na mieste. Toto výkonné integrované riešenie v kompaktnej rackovej jednotke 1U podporuje širokú škálu aplikácií vrátane prezentácií, vystúpení, špeciálnych podujatí, firemných AV konferencií, e-learningu a ďalších.

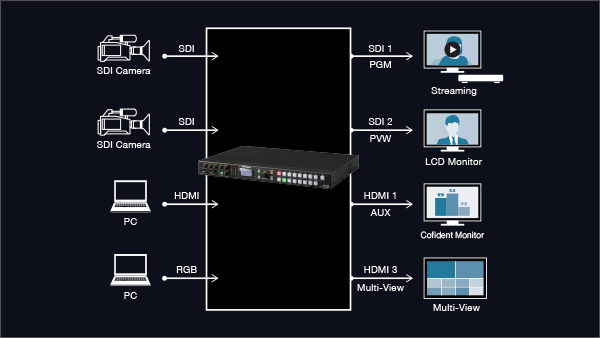

Štúdio živej produkcie

Tvorba obsahu je výzvou pre mnohé spoločnosti, ktoré chcú efektívnejšie vytvárať prezentácie produktov, stretnutia na radnici a školenia. XS-62S uľahčuje tvorbu obsahu pomocou prepínacieho a zvukového mixážneho systému "všetko v jednom", ktorý zefektívňuje produkčný proces.

XS-62S sa ľahko ovláda z rozhrania na prednom paneli alebo z počítača pomocou softvéru na diaľkové ovládanie XS-62S (RCS) pre systémy macOS a Windows. Programovateľné predvoľby umožňujú jedným dotykom vyvolať pozície a uhly kamery a funkcia automatického mixovania sa postará o mixovanie zvuku na pozadí, aby sa operátor mohol sústrediť na prepínanie videa. Model XS-62S má ideálnu veľkosť na inštaláciu v malých priestoroch a je dostatočne prenosný na to, aby sa dal používať vo viacerých priestoroch firemnej kancelárie alebo iného zariadenia.

Miesto predstavenia / kostol

XS-62S je ideálnym riešením pre hotelové konferenčné miestnosti a banketové sály, modlitebne a miesta živých vystúpení.

Režim Matrix umožňuje jednoducho posielať rôzny obsah na dve alebo tri cieľové obrazovky z jedného prepínača, a to všetko pri miešaní zvuku programu a ovládaní vzdialených kamier PTZ.

Režim PGM/PST funguje ako tradičný prepínač doplnený o krížové prepínanie a delegovanie zbernice Aux na odosielanie rôzneho videa do sekundárneho cieľa, ako je napríklad monitor dôvery moderátora alebo ďalšia prezentačná obrazovka.

Miesta vystúpení budú mať veľký úžitok zo zabudovanej funkcie automatického mixovania. Tá automaticky vyvažuje prichádzajúce zdroje zvuku - napríklad mikrofóny z diskusného panelu - a uľahčuje tak prácu obsluhe. Spracovanie zvuku modelu XS-62S zahŕňa aj pokročilé efekty, ako sú EQ, dynamika a oneskorenie, na miešanie vokálneho prejavu spolu s hudbou a iným zvukom, ktorý je vložený do zdrojov videa. Tieto efekty zabezpečujú lepšiu kvalitu zvuku pre streamovacie aplikácie, nahrávanie a ozvučenie.

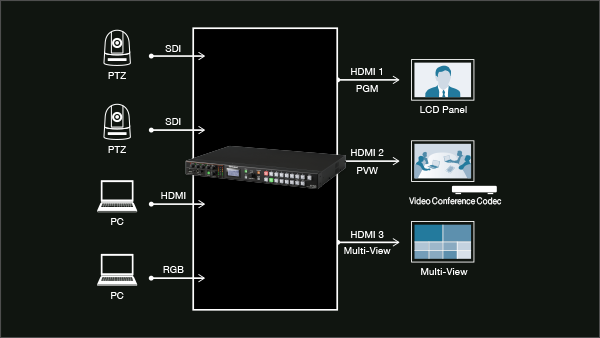

Živé streamovanie a videokonferencie

Model XS-62S je vhodný aj na živé vysielanie* a systémy webových konferencií. Viacero kamier PTZ a počítačov môže ľahko obsluhovať malý tím alebo dokonca jedna osoba. Ovládanie kamier PTZ eliminuje potrebu individuálnych operátorov kamier, pretože všetko možno ovládať z XS-62S, pričom video prepína ten istý operátor. A vďaka zvukovým funkciám zariadenia XS-62S môžete pripojiť a mixovať štyri mikrofóny spolu so zvukom z počítačov a iných zdrojov videa.

*Na živé vysielanie pomocou XS-62S je potrebné pridať kódovacie zariadenie so vstupom SDI alebo HDMI, napríklad Roland UVC-01.

Video

Video prepínač XS-62S dokáže bezproblémovo prepínať šesť vstupov vrátane 3G-SDI, HDMI a analógových (RGB, komponentných a kompozitných) zdrojov spolu s dvoma statickými snímkami uloženými vo vnútornej pamäti. Je možné zvoliť tri režimy prepínania videa, čo umožňuje široké spektrum aplikácií modelu XS-62S.

  • 14vstupov SDI (s deinterlacerom)
  • 22vstupov HDMI (so škálovaním)
  • 3RGB/COMPONENT/COMPOSITEvstup (škálovaný) - zdieľaný so vstupom HDMI 6
  • 42výstupov SDI - priraditeľné k PGM, PVW, AUX
  • 52výstupov HDMI - priraditeľné k PGM, PVW, AUX
  • 61Výstup HDMI (Multi-View/Scaler) - výstup Multi-View alebo škálovaný výstup
  • 7TALLY/GPIO
  • 8RS-232 - diaľkové ovládanie
  • 9RS-422 - ovládanie PTZ (VISCA)
  • 10LAN - diaľkové ovládanie a Smart Tally

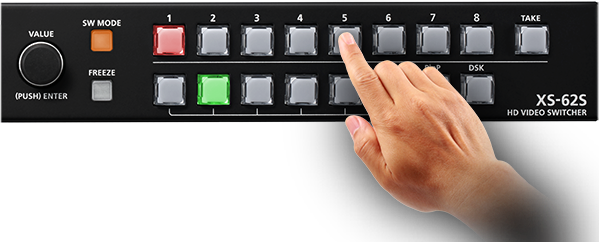

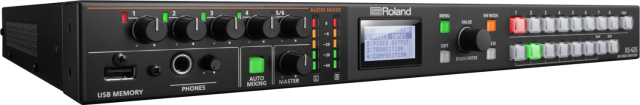

Profesionálne používateľské rozhranie

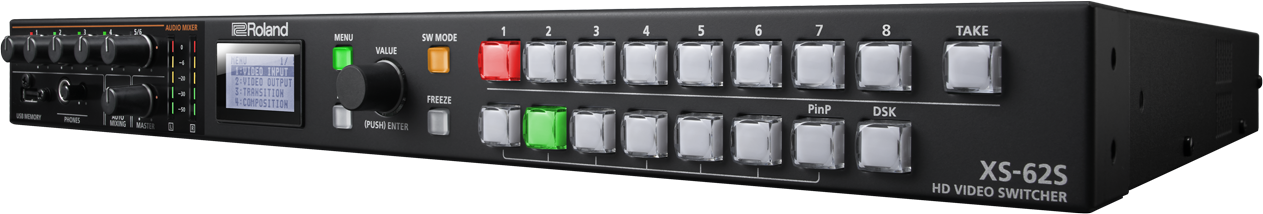

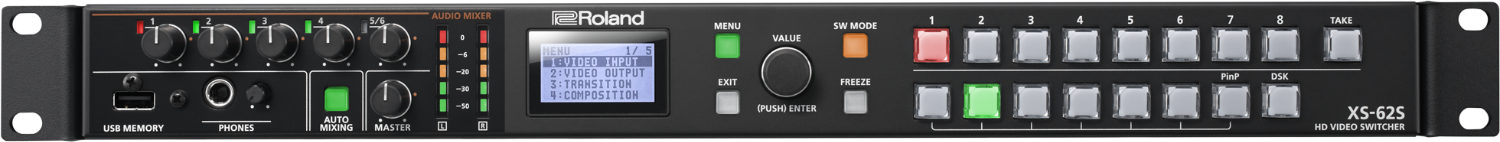

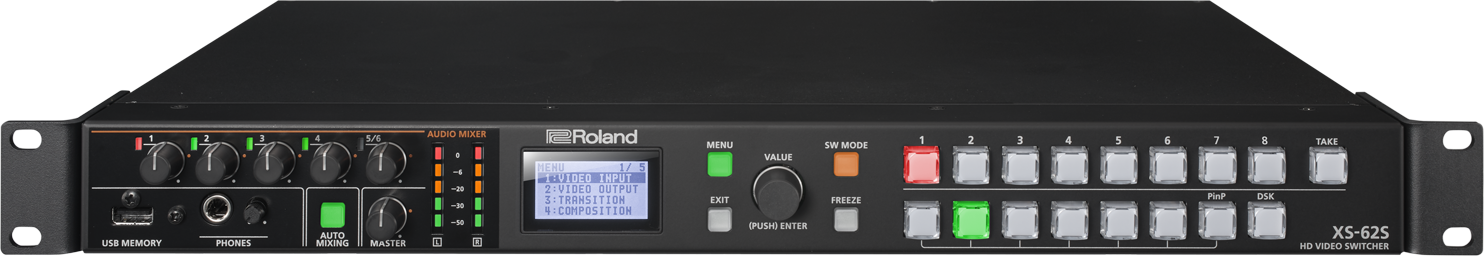

XS-62S je navrhnutý na priame ovládanie a intuitívnu obsluhu pri akejkoľvek udalosti. Profesionálne tlačidlá Cross Point vo vysielacej kvalite sú podsvietené a k dispozícii je ovládanie jasu na prispôsobenie jasnému dennému svetlu alebo tmavým priestorom predstavenia. Z predného panela je ľahko prístupná vyhradená obrazovka ponuky a ovládače hlasitosti zvuku.

Režim prepínania

Model XS-62S ponúka viacero režimov prepínania pre rôzne aplikácie.

Režim PGM/PST

Režim PGM/PST funguje ako tradičný prepínač videa, doplnený o funkcie kompozície videa na zoskupenie viacerých obrazov na jednej obrazovke. Vytvárajte kompozície vrstvením titulku alebo grafiky pomocou DSK a vložením okna PinP. Kompozície môžete skontrolovať pomocou výstupu Preview (Náhľad) a potom ich stlačením tlačidla Take (Vyfotografovať) odoslať naživo do výstupu Program. Je tiež možné vyviesť rôzny video obsah zo zbernice PGM a zbernice PST súčasne.

Režim Rozpúšťanie

Prepínanie videa a kompozícia s krížovým rozostrením na zbernici PGM je možné pomocou režimu Dissolve Mode. Ľahko sa ovláda z predného panela, vďaka čomu sa výborne hodí na nastavenia, pri ktorých používateľ priamo ovláda hlavnú jednotku v priestore stretnutia alebo podujatia. A podobne ako v režime PGM/PST je možné zo zbernice PGM a zbernice PST vyviesť rôzny video obsah.

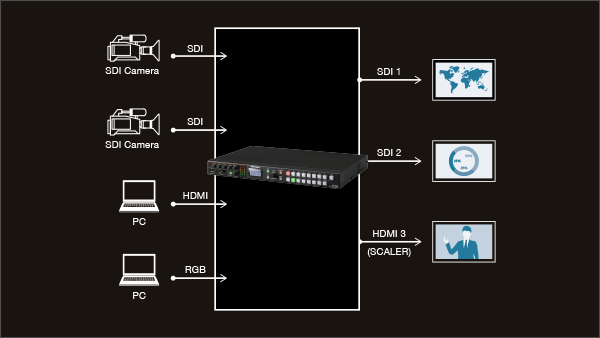

Režim Matrix

Pomocou režimu Matrix môžete posielať jednotlivé vstupné videosignály do rôznych cieľov na troch zberniciach. To je ideálne na smerovanie signálov na viaceré obrazovky počas udalostí.

Zloženie videa

Funkcia PinP poskytuje tradičné tvary štvorca a obdĺžnika, ako aj tvary kruhu, srdca a kosoštvorca pre jedinečné efekty. K dispozícii je orezanie PinP a úprava rozdelenia na stred, čo umožňuje prispôsobiť kompozíciu pre dlhé, vertikálne obrazovky smartfónov a iné zdroje. A pomocou funkcie DSK môžete na zložené video prekryť nadpisy, texty, logá a ďalšie prvky. K dispozícii sú funkcie luminančného kľúča (čierna/biela) aj chroma kľúča (modrá/zelená).

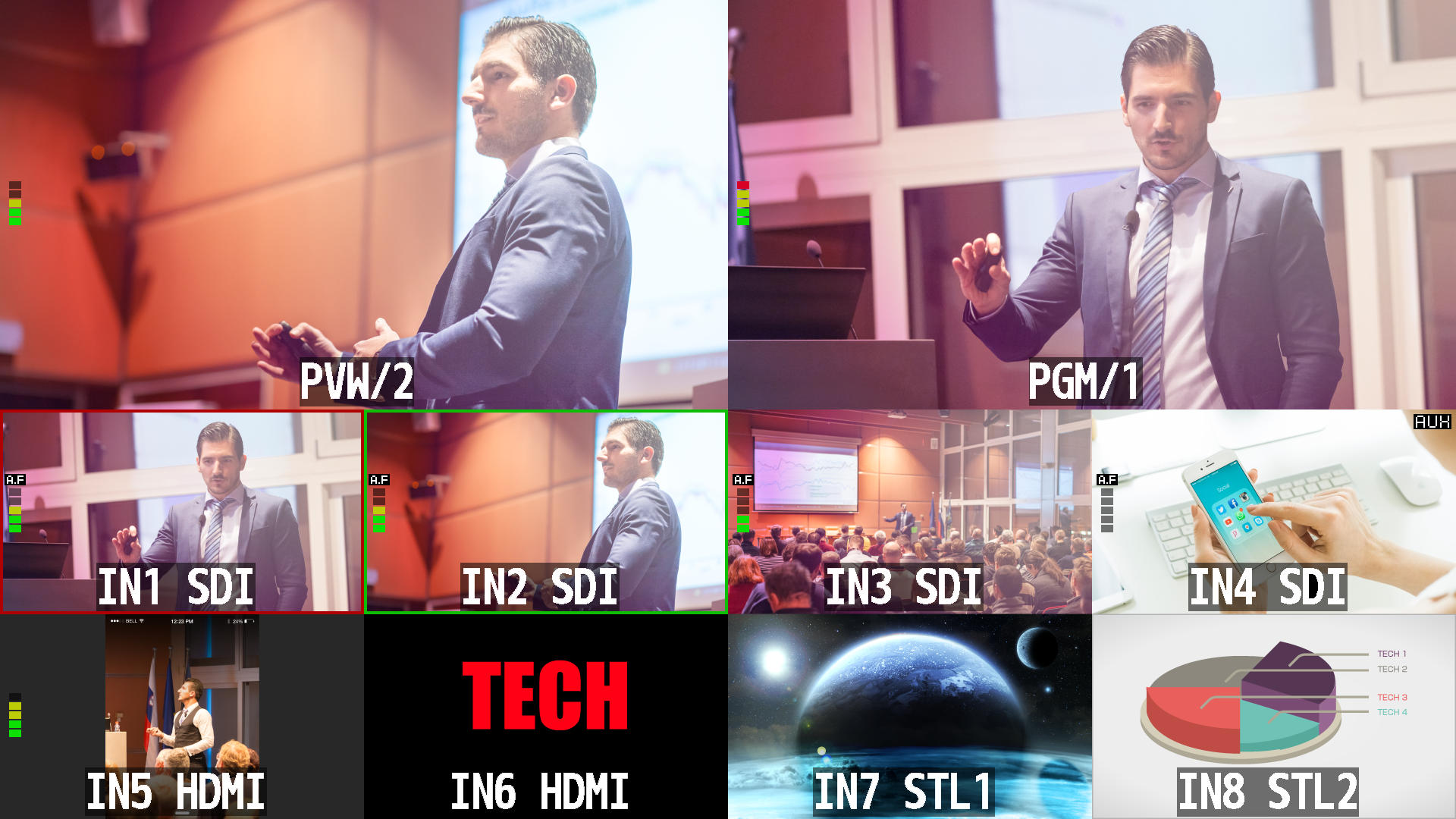

Výstup s viacerými zobrazeniami

XS-62S dokáže zobraziť náhľad všetkých šiestich video vstupov, dvoch statických snímok, PGM a PVW na jednom monitore prostredníctvom výstupu Multi-View. Pomocou funkcie Multi-View môžete zobraziť aj ponuku, čo vám umožní vykonávať nastavenia bez zmeny zaostrenia z náhľadového displeja. Od verzie 2.5 je možná výmena okien PGM/PVW a úprava názvov vstupných štítkov.

Zvuk

Model XS-62S je vybavený 18-kanálovým audio mixérom so štyrmi vstupmi TRS a stereo vstupom RCA, ako aj de-embedded stereo zvukom zo šiestich video vstupov. Vstavaná knižnica zvukových efektov pridaná s verziou 2.5 je plná pripravených predvolieb pre bežné produkčné scenáre vrátane rozhovorov, nahrávania okolitého zvuku a eliminácie šumu vetra.

Vysokokvalitné spracovanie zvuku

Každý zvukový kanál XS-62S ponúka výkonné funkcie predzosilňovača a spracovanie dynamiky vrátane vysokofrekvenčného filtra, brány, kompresora, trojpásmového ekvalizéra a oneskorenia. K dispozícii je aj funkcia audio-follows-video, ktorá automaticky zapne zdroj zvuku pri výbere konkrétneho zdroja videa. Vo verzii 2.0 bola pridaná zbernica Solo a spracovanie predzosilňovača/dynamiky je možné nastaviť z ponuky na obrazovke alebo je prístupné prostredníctvom výkonného RCS pre Windows a macOS.

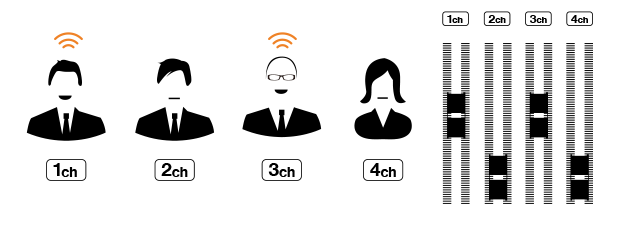

Automatické miešanie

Funkcia Auto Mixing zabezpečuje správny mix pre viacerých účastníkov panelu na konferenciách tým, že automaticky upravuje úrovne vo viacerých zdrojoch zvuku, čo umožňuje operátorovi AV sústrediť sa na prepínanie videa. Možno nastaviť priradenie váhy pre konkrétny kanál, čím sa moderátorovi alebo prioritnému zvukovému kanálu poskytne vyššia úroveň hlasitosti.

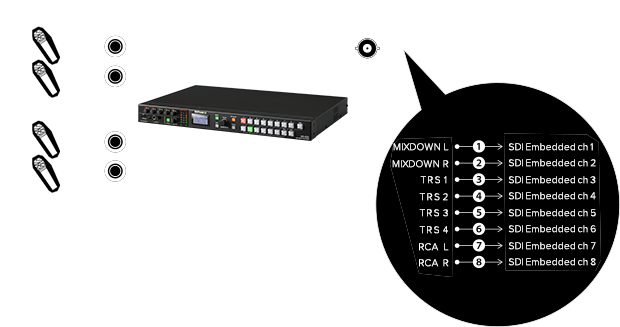

Diskrétne viackanálové vkladanie zvuku

Vložte až osem analógových zvukových vstupov na samostatné kanály na výstupoch SDI 1 a 2. Vyberte si z rôznych kanálov - pred efektom (suchý), po efekte a pred faderom (mokrý) alebo po efekte a po fadere (mokrý) - aby ste splnili svoje potreby postprodukcie po živom podujatí. Táto funkcia je užitočná aj pri viacjazyčných podujatiach, pretože umožňuje nahrávať hlasový komentár alebo jazykový preklad na vlastný zvukový kanál.

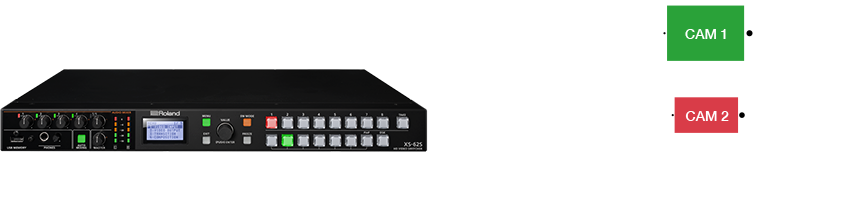

Smart Tally

Jedinečný a patentovaný bezdrôtový systém tally spoločnosti Roland umožňuje odosielať informácie o tally zo zariadenia XS-62S do zariadení iOS alebo Android v bezdrôtovej sieti prostredníctvom smerovača LAN.

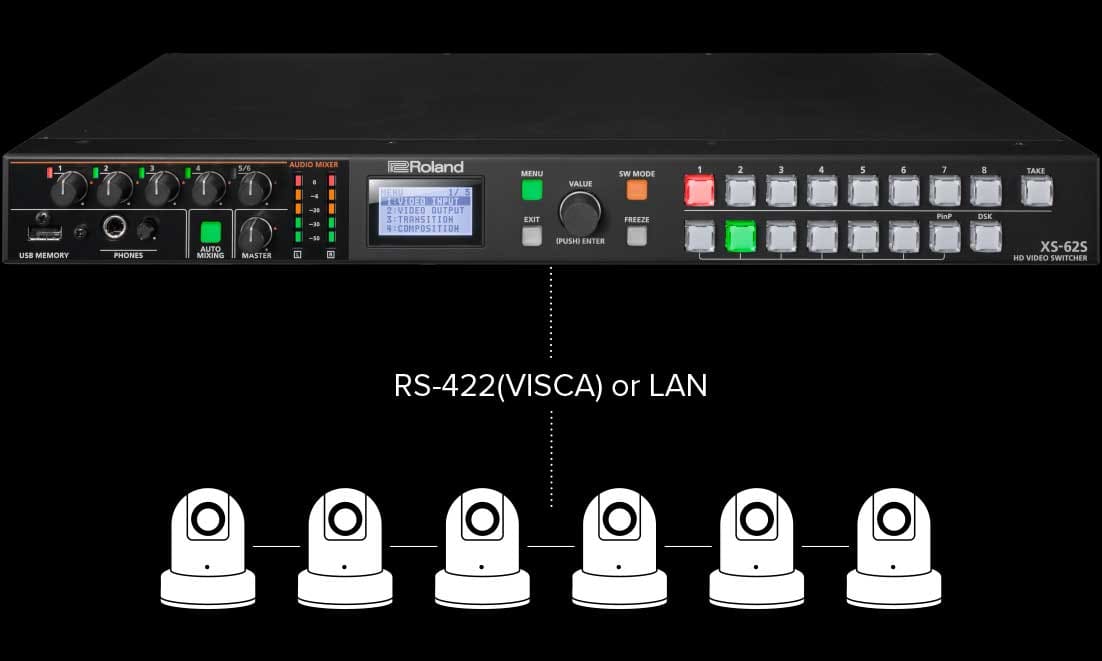

Multi PTZ a diaľkové ovládanie kamery

Keď sú do akcie vyvolané kamery PTZ v sieti LAN, prevezmite ovládanie z panela XS-62S alebo RCS na počítači. Bezproblémovo integrujte profesionálne robotické kamery JVC, Panasonic, Sony, PTZOptics, Avonic a VISCA kompatibilné s funkciou otáčania, nakláňania a približovania (PTZ), aby ste zefektívnili pracovný postup bez potreby špecializovaného ovládača. Ak chcete zažiť zážitok podobný hrám, zoberte si USB gamepad a podmaňte si tím PTZ kamier. Inštinkt vás bude viesť, keď kamery bez námahy pokryjú akciu.

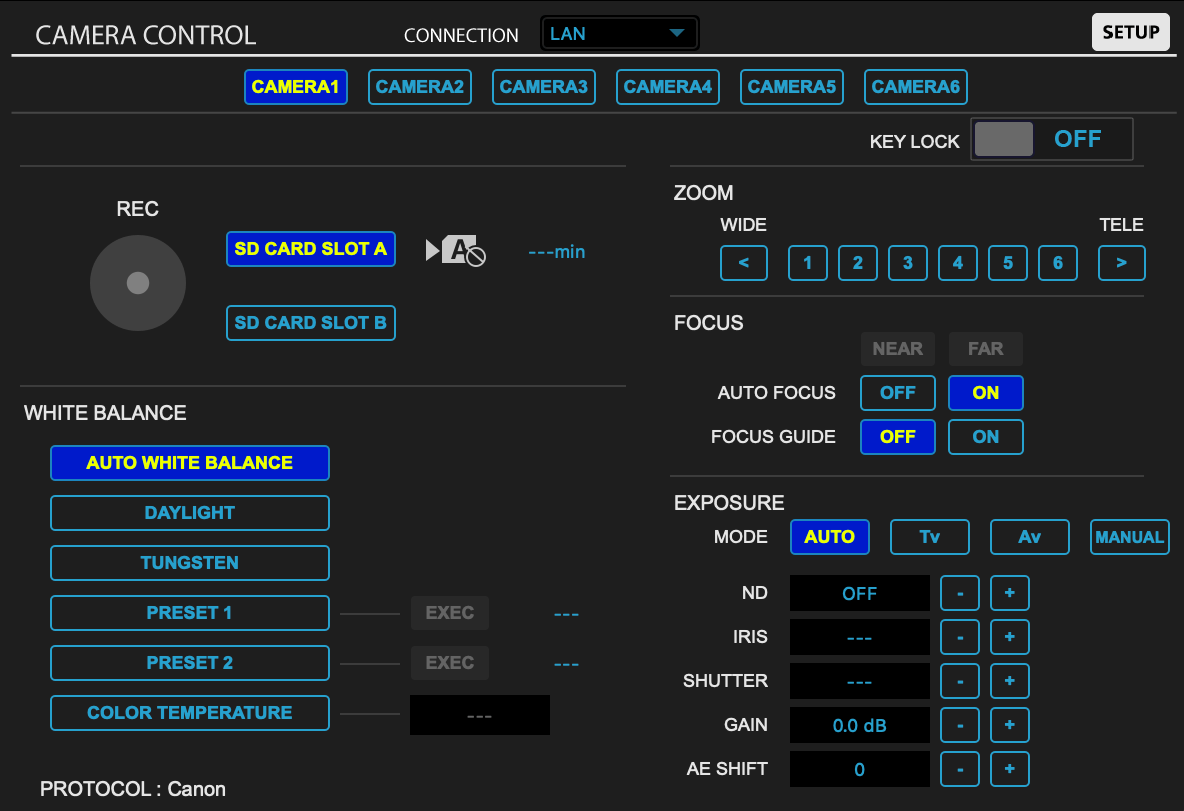

RCS možno pripojiť k niektorým ručným videokamerám Canon prostredníctvom pripojenia LAN. Podporované je spustenie/zastavenie nahrávania a svetelná signalizácia.

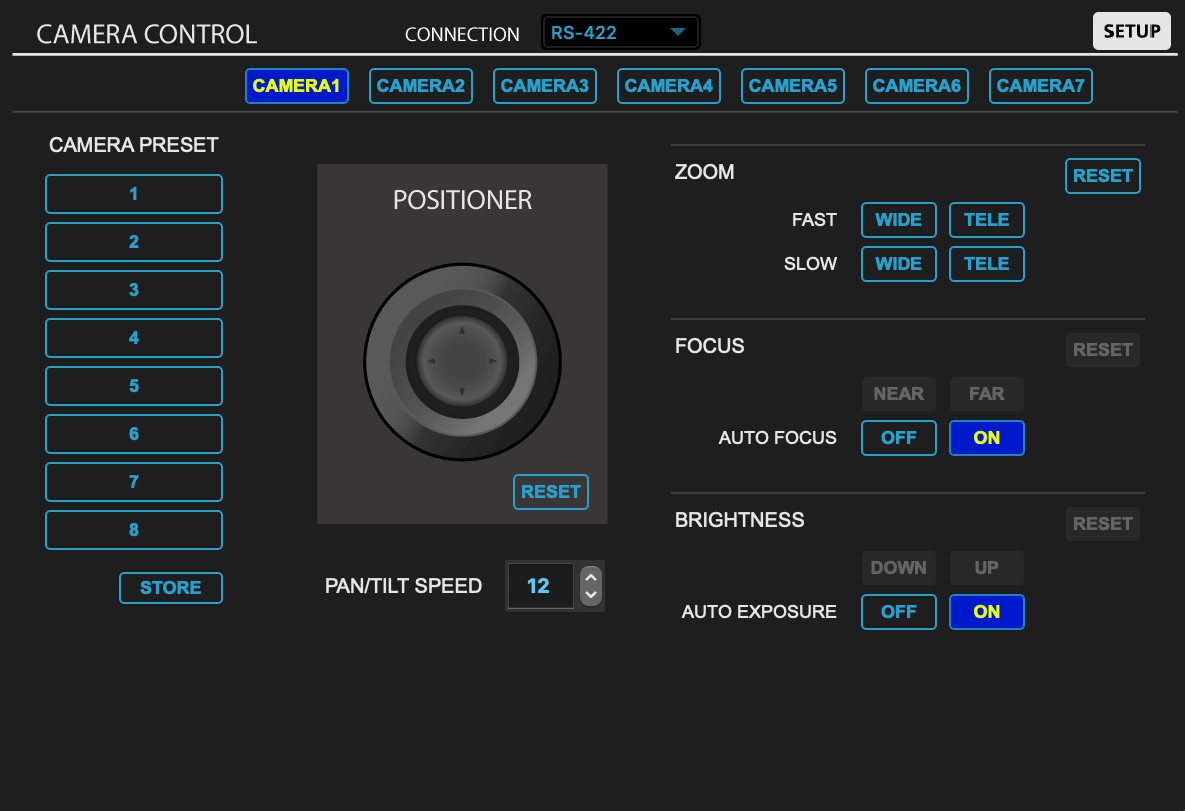

PTZ CAMERA CONTROL
PTZ CAMERA CONTROL

PTZ CAMERA CONTROL

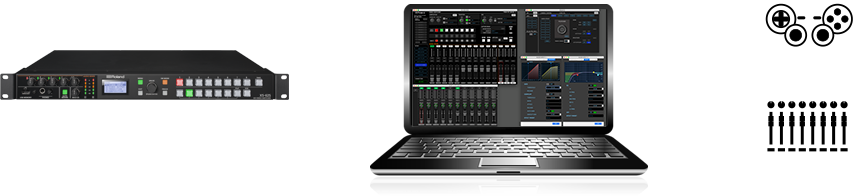

Diaľkové ovládanie

Pomocou intuitívneho softvéru na diaľkové ovládanie (RCS) v počítači Mac alebo Windows môžete nastaviť a ovládať XS-62S prostredníctvom sieťového portu. Kopírujte, ukladajte a vyvolávajte pamäte, zálohujte nastavenia a podobne.

Na diaľkové ovládanie XS-62S z dotykového panela alebo iného programovateľného zariadenia s rozhraním je možné použiť aj porty RS-232 a LAN. Vo verzii 2.5 je teraz k dispozícii podpora používania USB MIDI kontroléra alebo USB gamepadu na ovládanie funkcií fader a PTZ.

ŠPECIFIKÁCIE

Spracovanie videa: 4:2:2 (Y/Pb/Pr), 8-bitové

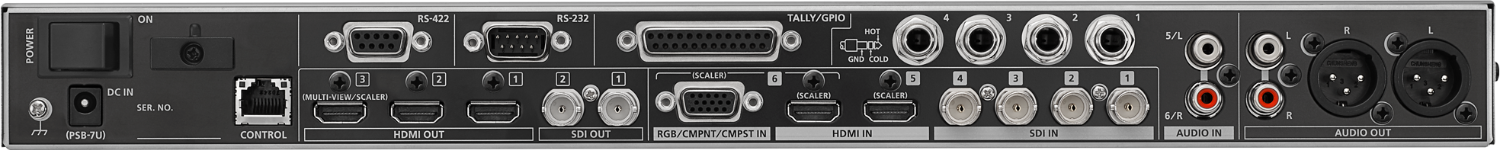

Vstupy:

  • SDI IN 1-4: BNC x4 (SMPTE 424M/425M-AB/292M)

  • HDMI IN 5-6: HDMI A x2 (HDCP, multiformátový)

  • RGB/CMPNT/CMPST IN 6: HD DB-15 (výber HDMI/RGB/COMP/COMPOSITE)

Výstupy:

  • SDI OUT 1-2: BNC x2 (SMPTE 424M/425M-AB/292M)

  • HDMI OUT 1-3: HDMI A x3 (s podporou HDCP)

Úroveň/impedancia analógového vstupu:

  • RGB: 0,7 Vp-p, 75Ω

  • COMPONENT: 1,0 Vp-p, 75Ω

  • KOMPOZITNÝ: 1,0/0,286 (NTSC), 1,0/0,3 (PAL), 75Ω

Vstupné formáty:

  • SDI IN: 720/59,94p, 720/50p, 1080/59,94i/p, 1080/50i/p

  • HDMI/RGB/COMP/COMPOSITE: SD (480i/p, 576i/p), HD (720p, 1080i/p), PC (VGA až WUXGA @ 60 Hz)

Statický obraz: BMP/PNG (max. 1920x1080, 24-bit, 2 súbory, bez alfa PNG)

Výstupné formáty:

  • SDI OUT/HDMI OUT 1-2: 720/59,94p/50p, 1080/59,94i/p/50i/p

  • HDMI OUT 3: viacnásobné zobrazenie 1080p, výstup Scaler od 480p po WUXGA

Videoefekty: PGM-PST, DISSOLVE, MATRIX; CUT, MIX, WIPE; PinP, SPLIT, DSK; Flip, Freeze, Capture, Test Pattern

Spracovanie zvuku: 48 kHz, 24 bitov
Zvukové formáty:

  • SDI: PCM, 48 kHz, 24-bit (IN: 2ch, OUT: 8ch)

  • HDMI: PCM, 48 kHz, 24-bit, 2kanálový

Zvukové vstupy:

  • SDI IN 1-4, HDMI IN 5-6

  • AUDIO IN 1-4: 1/4" TRS

  • AUDIO VSTUP 5-6: RCA

Zvukové výstupy: RCA, RCA, RCA, RCA, RCA, RCA, RCA:

  • SDI OUT 1-2, HDMI OUT 1-3

  • AUDIO VÝSTUP: XLR, RCA

  • FÓNIUM: 1/4" stereo

Audio Levels:

  • IN 1-4: -60 až +4 dBu (max. +22 dBu), 28kΩ/8kΩ

  • IN 5-6: -10 dBu (max. +8 dBu), 15kΩ

  • OUT XLR: +4 dBu (max. +22 dBu), 600Ω

  • OUT RCA: -10 dBu (max. +8 dBu), 1kΩ

  • FÓNY: 92 mW+92 mW @ 32Ω, 10Ω

Zvukové efekty: Automatické miešanie, EQ, Delay, Kompresor, HPF, Gate, Reverb, Viacpásmový kompresor, Limiter

Ďalšie konektory: 1:

  • USB PAMÄŤ: USB A

  • TALLY/GPIO: DB-25 (F)

  • RS-232: DB-9 (M)

  • RS-422: DB-9 (F)

  • OVLÁDANIE: RJ45 (100BASE-TX)

Funkcie: Predvoľby (8), uzamknutie panela, EDID, Smart Tally, diaľkové ovládanie kamery, automatické skenovanie

Displej: Grafický LCD displej, 128x64 bodov
Napájanie: Napájanie: AC adaptér
Spotreba energie: 31.0 W (2,6 A)
Prevádzková teplota: 0-40 °C
Rozmery: 481 x 333 x 44 mm
Hmotnosť: 3,6 kg
Príslušenstvo: Príslušenstvo: sieťový adaptér, napájací kábel, návod na obsluhu, 4 gumové nožičky

Parametre

Parametre

Výrobca: Roland
Kategória: Streaming režie
