Roland V-600UHD

Roland V-600UHD je výkonný multiformátový video prepínač 4K HDR, ktorý integruje zdroje Full HD a 4K s plynulým škálovaním, 10-bitovým spracovaním farieb 4:4:4 a podporou HDR - ideálny pre IMAG, živé podujatia a profesionálne video pracovné postupy.

V-600UHD je multiformátový video prepínač 4K HDR pre živé akcie, IMAG a LED steny. Každý vstup má vlastný scaler, takže Full HD a 4K zdroje mieša súčasne a výstupy posiela vo viacerých rozlíšeniach naraz. Spracúva HDR, farebný priestor Rec.2020 a 10-bitové farby 4:4:4.

Prechod na 4K HDR vlastným tempom

Súčasné HD zdroje a displeje nezastarajú: technológia Ultra Scaler na každom vstupe mieša HD aj 4K a každý výstup vie prevod do Full HD.

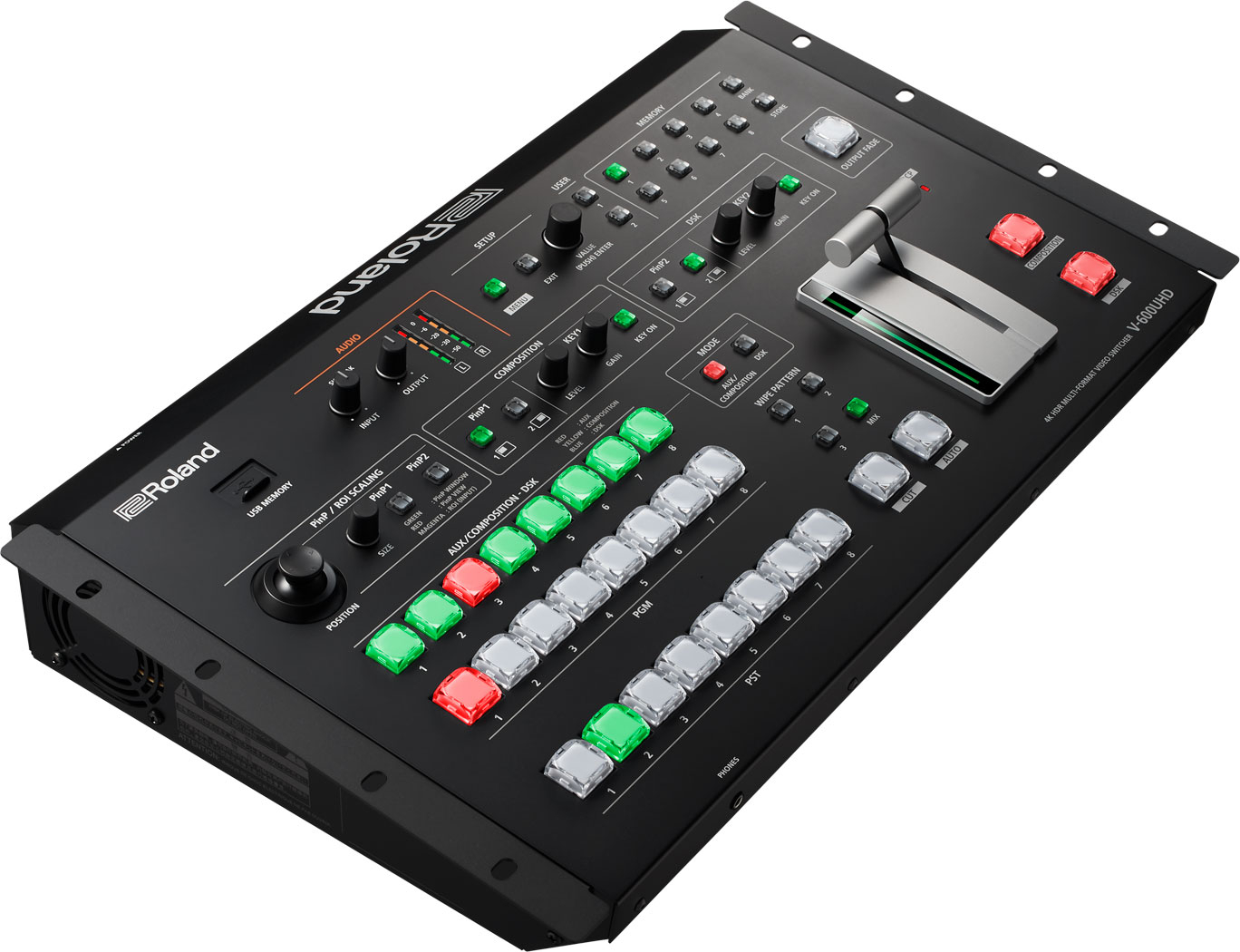

4× HDMI 2.0 + 2× 12G-SDIHDR10 a HLGRec.2020, 10 bit 4:4:4DCI 4KROI až 8 výrezovMontáž do racku 19″

Šesť vstupov, každý so scalerom

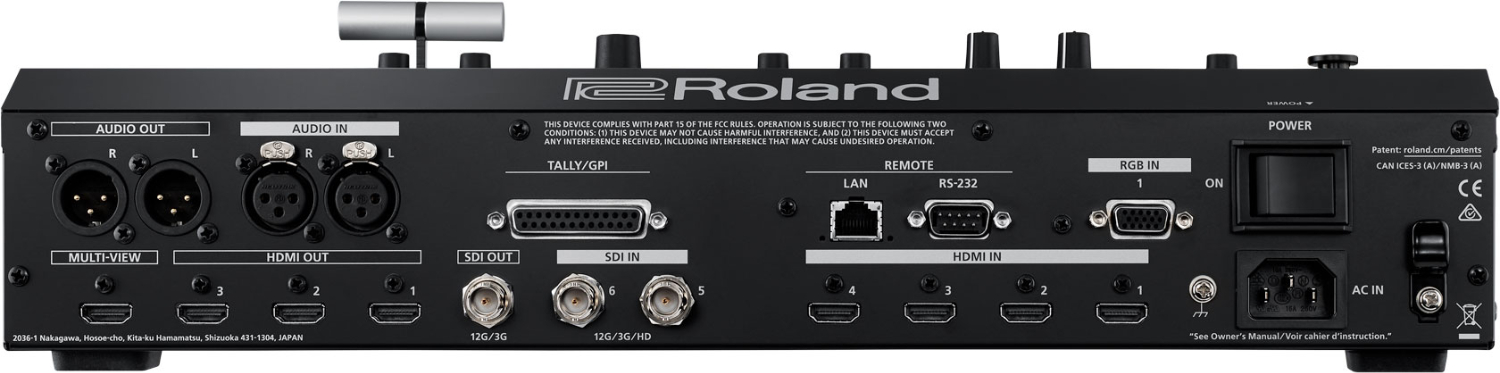

Štyri vstupy HDMI 2.0, dva 12G-SDI a analógové RGB na konektore HD DB-15. Výstupy tvoria tri HDMI 2.0, jeden 12G-SDI a samostatný multiview na náhľad zdrojov, programu aj predvoľby.

Stvorený pre LED steny

Výstup „dot-by-dot“ sa pripojí k riadiacej jednotke LED steny presne v jej rozlíšení až do šírky 4096 pixelov, bez ďalšieho scalera a jeho oneskorenia. S HDR kamerou nezostane rečník pred jasnou LED stenou len tmavou siluetou.

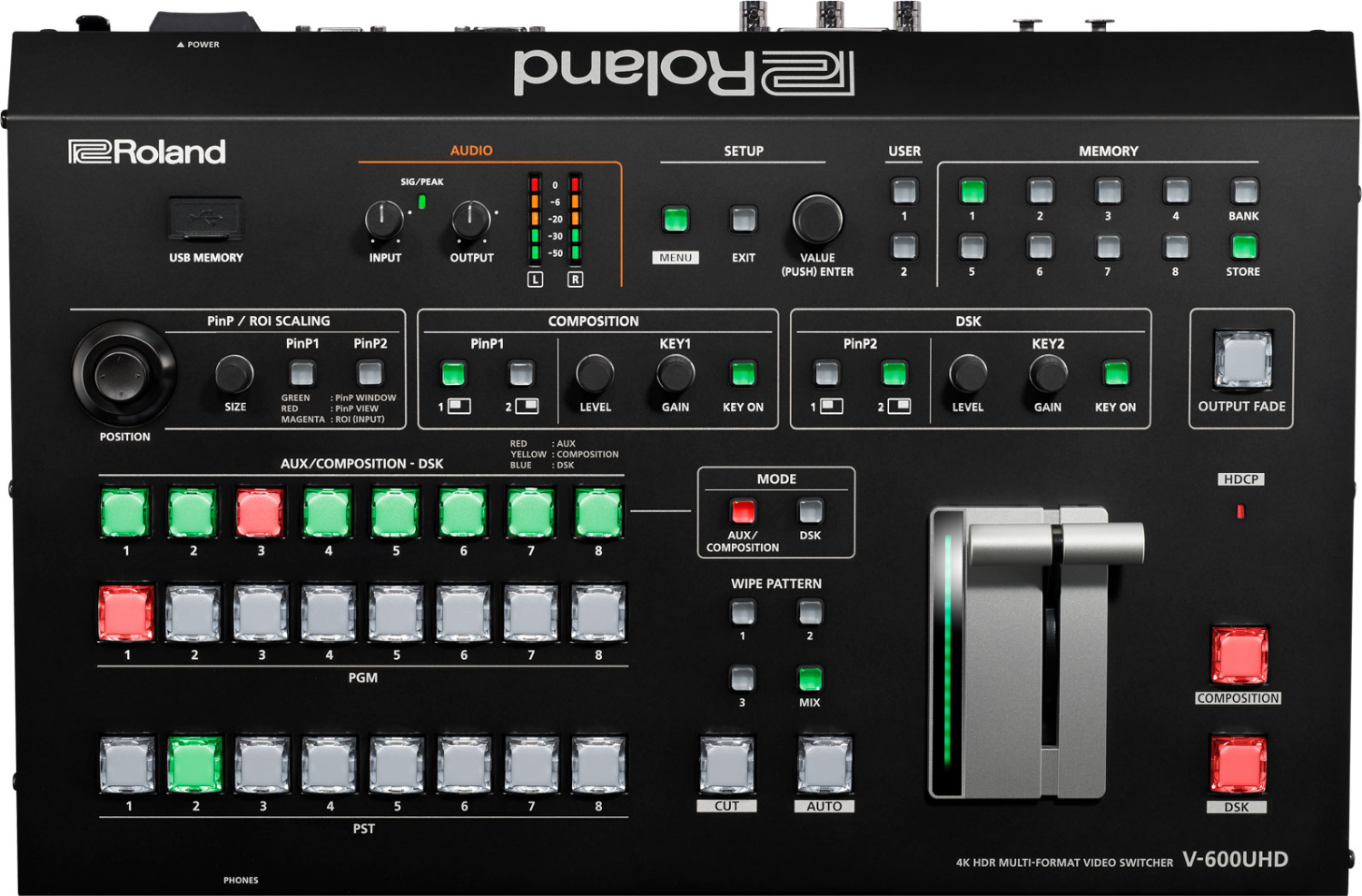

Kompozícia a prechody z pultu

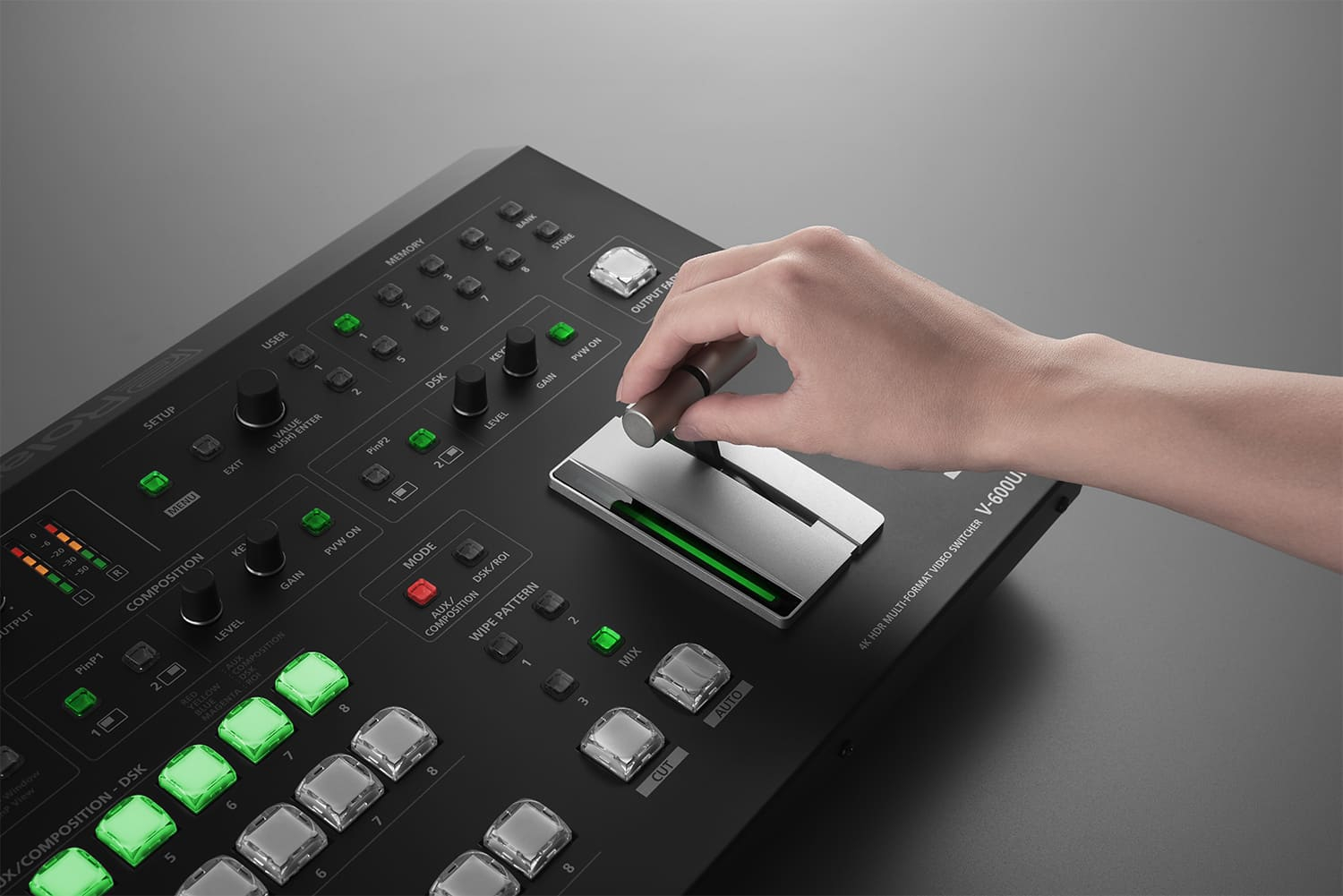

Prechody Mix, Cut a Wipe s deviatimi vzormi na T-bare, dve vrstvy PinP s kľúčovaním jasu alebo farby, DSK a výstupné funkcie Fade, Freeze a Capture.

Plnohodnotné 4K HDR

HDR PQ (HDR10) aj HLG, farebný gamut Rec.2020, 10-bitové spracovanie 4:4:4 a plná snímková frekvencia 60 Hz pre plynulý pohyb bez rozmazania. Signály SDR je možné prepínať ďalej.

ROI z jednej kamery

Až osem výrezov z obrazu jednej 4K kamery, s kamerami Canon XF705/400/405 aj automaticky.

Zvuk 24 bit / 48 kHz

De-embedding aj embedding, Audio Follows Video, maticový mix, oneskorenie až 500 ms a testovací tón.

Ovládanie PTZ

LAN kamery Canon, JVC, Panasonic, Sony, PTZOptics, Avonic a VISCA priamo z prepínača.

Integrácia do systému

RS-232, LAN, tally/GPI (16 tally, 8 GPI) a USB pamäť pre statické snímky BMP a PNG.

Vylepšite svoje možnosti produkcie videa pomocou multiformátového video prepínača Roland V-600UHD 4K HDR, ktorý je navrhnutý na bezproblémovú integráciu zdrojov Full HD a 4K v hybridných pracovných postupoch. Tento pokročilý prepínač, navrhnutý na súčasnú podporu výstupu HD a UHD, vám umožňuje postupne prejsť na kompletné nastavenie 4K podľa potreby - bez toho, aby ste obetovali kompatibilitu alebo vizuálnu vernosť.

Prepínač V-600UHD zachováva bohaté detaily v scenériách s jemným osvetlením pomocou technológie HDR (High Dynamic Range), zatiaľ čo jeho podpora 60 Hz frekvencie snímok zaručuje plynulý pohyb v živých prostrediach. Vďaka podpore farebného gamutu BT.2020 a 10-bitovému spracovaniu farieb 4:4:4 poskytuje živé, presné farby so zníženým pásmovaním - ideálne pre IMAG (Image Magnification), vysielanie alebo firemnú produkciu.

V-600UHD je vybavený štyrmi vstupmi HDMI 2.0 a dvoma vstupmi 12G-SDI a automaticky škáluje prichádzajúce signály až na rozlíšenie DCI 4K. Výstupy zahŕňajú tri rozhrania HDMI 2.0 a jedno 12G/3G-SDI, pričom všetky dokážu znížiť rozlíšenie pre displeje HD a zároveň podporujú rozlíšenie 4K. Prispôsobiteľný multiview umožňuje sledovať všetky zdroje na jednej obrazovke a škálovanie bod po bode zabezpečuje kompatibilitu s LED displejmi bez potreby externých škálovačov.

Kľúčové funkcie:

• Integruje zdroje videa HD a 4K so súčasným výstupom
• Podporuje HDR, BT.2020 a 10-bitové farby 4:4:4 pre vynikajúcu kvalitu obrazu
• 4 vstupy HDMI 2.0 a 2 vstupy 12G-SDI s automatickým škálovaním
• 3 výstupy HDMI 2.0 a 1 výstup 12G/3G-SDI s podporou znižovania mierky
• Výstup Multiview a kompatibilita s LED displejom bod po bode
• Ideálny na živé podujatia, vysielanie, IMAG a profesionálne AV zostavy

Spracovanie videa: 4:4:4 (Y/Pb/Pr), 10-bitové

Vstupné konektory:

• HDMI IN 1-4: HDMI typu A (HDMI 2.0)
• SDI IN 5-6: BNC (12G/3G/HD-SDI, SMPTE 2082, 424M, 292M)
• RGB IN 1: HD DB-15 (analógové RGB; možnosť výberu pomocou ponuky)

Výstupné konektory:

• SDI OUTPUT: BNC (12G/3G-SDI, SMPTE 2082, 424M)
• HDMI OUT 1-3: HDMI typ A (HDMI 2.0)
• MULTI-VIEW: HDMI typ A (HDMI 1.4)

Vstupné formáty:

• HDMI Video (CEA-861-F): 720p/50/59,94, 1080i/50/59,94, 1080p/50/59,94, 2160p/50/59,94 (UHD/DCI 4K)
• HDMI PC (VESA/CEA)
  • 1024x768/60Hz, 1280x768/60Hz, 1280x1024/60Hz
  • 1400x1050/60Hz, 1600x1200/60Hz
  • 1920x1080/30/60Hz, 1920x1200/60Hz (RB)
  • 3840x2160/24/30/60Hz, 4096x2160/24/30/60Hz
• RGB (VESA/CEA)
  • 1600x1200/60Hz, 1920x1080/60Hz
• SDI (SMPTE)
  • ST274: 1080i/50/59,94, 1080p/50/59,94
  • ST2036: 2160p/50/59,94 (UHD 4K)
  • ST2048: 2160p/50/59,94 (DCI 4K)
• Statické snímky
  • BMP: max. 4096x2160, 24-bit, nekomprimované
  • PNG: max. 4096x2160 (alfa kanál nie je podporovaný)

Výstupné formáty:

• HDMI Video (CEA-861-F)
  • 1080p/50/59,94, 2160p/50/59,94 (UHD/DCI 4K)
• HDMI PC (CEA-861-F)
  • 1920x1080/30/60Hz, 3840x2160/30/60Hz, 4096x2160/30/60Hz
  • 1920x1080/30Hz je k dispozícii, keď je povolená funkcia Down Convert
• SDI (SMPTE)
  • 1080p/50/59,94, 2160p/50/59,94 (UHD/DCI 4K)

Štandardy videa:

• VESA DMT, VESA CVT, CEA-861-F
• Farebný gamut: Rec.709, Rec.2020
• Dynamický rozsah: SDR, HDR PQ (HDR10), HDR HLG

Videoefekty:

• Prechody: Mix, Cut, Wipe (9 vzorov)
• Kompozícia: PinP, Key, PinP + Key (jasový kľúč alebo chroma key)
• DSK: PinP, Key, PinP + Key
• Ostatné: výstupný Fade, Freeze, Capture

Spracovanie zvuku: 24-bit / 48 kHz

Zvukové formáty:

• SDI IN/OUT: Lineárny PCM, 24-bit / 48 kHz, 16 kanálov (SMPTE 299M)
• HDMI IN/OUT: Lineárny PCM, 24-bit / 48 kHz, 2 kanály

Zvukové konektory:

• AUDIO IN L/R: XLR-3-31 (symetrický)
• AUDIO OUT L/R: XLR-3-32 (symetrický)
• PHONES: stereo mini jack

Zvukové parametre:

• Vstupná úroveň: +4 dBu (max. +24 dBu), 15 kΩ
• Výstupná úroveň: +4 dBu (max. +24 dBu), 600 Ω
• Slúchadlá: 92 mW + 92 mW (32 Ω), 10 Ω

Zvukové efekty:

• Maticový mixér
• Oneskorenie (po 1 ms, max. 500 ms)
• Výstup testovacieho tónu

Ostatné konektory:

• USB MEMORY: USB A
• RS-232: DB-9 (samec, diaľkové ovládanie)
• LAN: RJ45, 100BASE-TX (diaľkové ovládanie)
• TALLY/GPI: DB-25 (Tally x16, GPI x8)
• Rozloženie vývodov XLR: 1 GND, 2 HOT, 3 COLD

Spotreba energie: 80 W

Prevádzková teplota: 0–40 °C / 32–104 °F

Rozmery (Š x H x V):

• 482 x 300 x 109 mm
• 19 x 11-13/16 x 4-5/16 palcov (s uholníkmi na montáž do racku)

Hmotnosť (bez sieťového adaptéra):

• 5,3 kg (vrátane uholníkov na montáž do racku)

Príslušenstvo:

• Používateľská príručka
• Napájací kábel
• Uholníky na montáž do racku x2

HDR pre IMAG. V-600UHD spracúva HDR, takže zachová detaily v najtmavších aj najsvetlejších miestach obrazu a scénické svetlo neprepáli. Prepínať je možné aj bežné signály SDR.

Širší farebný priestor. Podpora Rec.2020 (WCG) popri RGB a Rec.709 prináša realistickejšie a presnejšie farby, najmä v červených a žltých odtieňoch.

10-bitové farby 4:4:4. Interné 10-bitové spracovanie obmedzuje pásikovanie a zaostruje detaily z počítačových zdrojov. Drobné písmo zostane čitateľné aj pri veľkom zväčšení.

Rozlíšenie DCI 4K. Okrem UHD (3840 pixelov) zvláda aj kinematografické DCI 4K so šírkou 4096 pixelov, takže obsah zobrazí v pôvodnom pomere strán bez orezania a čiernych pruhov.

Vstupy a výstupy pre celú akciu. Každý vstup má nezávislé škálovanie HD, Full HD, UHD 4K a DCI 4K aj PC rozlíšení od UXGA. Každý výstup vie prevod do Full HD pre streamovacie enkodéry a HD displeje.

Viac záberov z jednej 4K kamery. Funkcia Region of Interest (ROI) vyreže z obrazu jednej 4K kamery až osem „záberov“ a priradí ich na tlačidlá prepínača: celok, polocelok aj detaily rečníkov bez ďalších kamier.

Automatické ROI. S kamerami Canon XF705/400/405 sledujú dve okná ROI vďaka detekcii tvárí automaticky dve osoby v scéne, bez kameramana. Stačí jeden kábel HDMI a jeden LAN.

Kompozícia s dvoma PinP. Dve okná obraz v obraze s voliteľným pomerom strán, veľkosťou aj škálovaním zdroja ponúkajú výsledky porovnateľné so samostatnými obrazovými procesormi.

Prepojenie so zvukovým systémom. Audio Follows Video vyberie zvuk z práve zvoleného zdroja a pošle ho do mixážneho pultu. Zvuk z pultu je naopak možné vložiť do vybraných video výstupov pre stream, záznam alebo vedľajšiu sálu.

Ovládanie PTZ kamier. Cez LAN ovláda robotické kamery Canon, JVC, Panasonic, Sony, PTZOptics, Avonic a kamery kompatibilné s VISCA bez samostatného ovládača.
