Roland V-1SDI

V-1SDI je flexibilný a všestranný video prepínač, ktorý umožňuje jednoduché pripojenie a prepínanie profesionálnych kamier 3G SDI a zdrojov prehrávania spolu so zdrojmi HDMI vrátane kamier, smartfónov, počítačov, tabletov a prehrávačov Blu-ray.

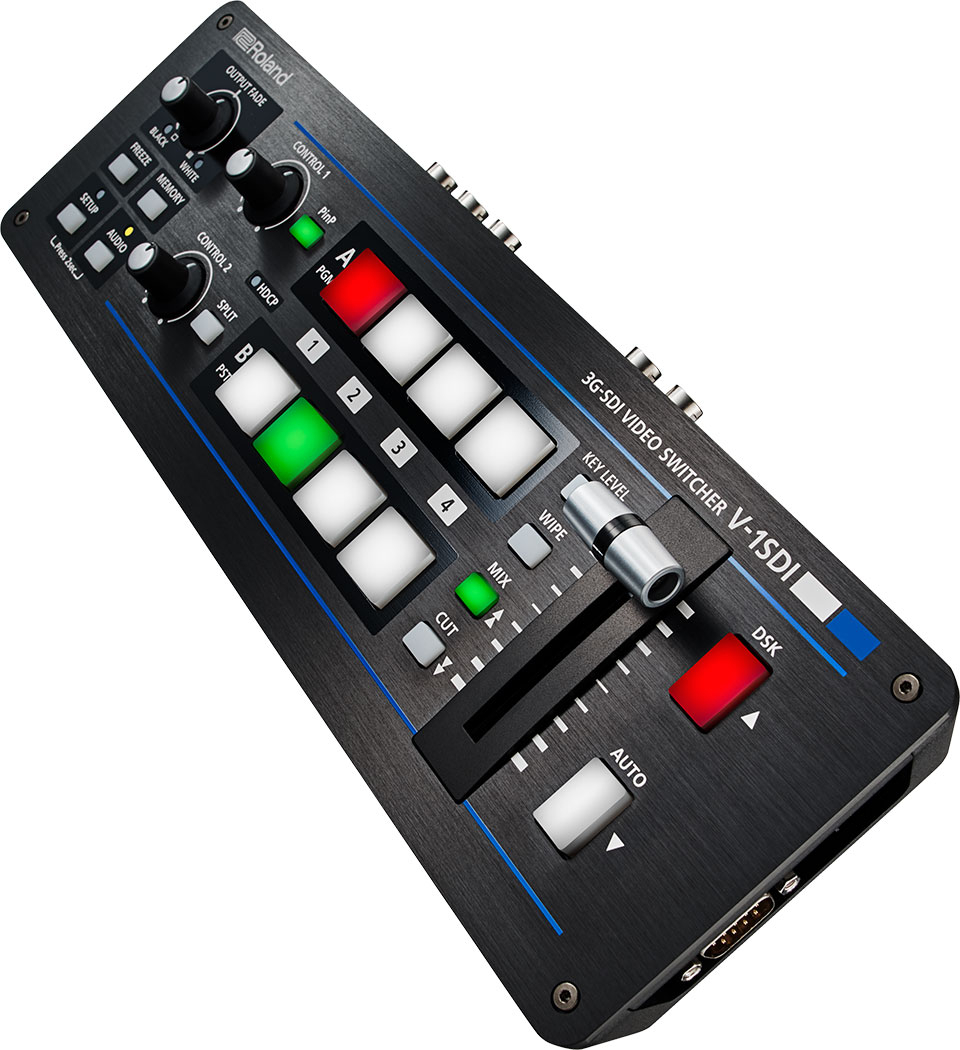

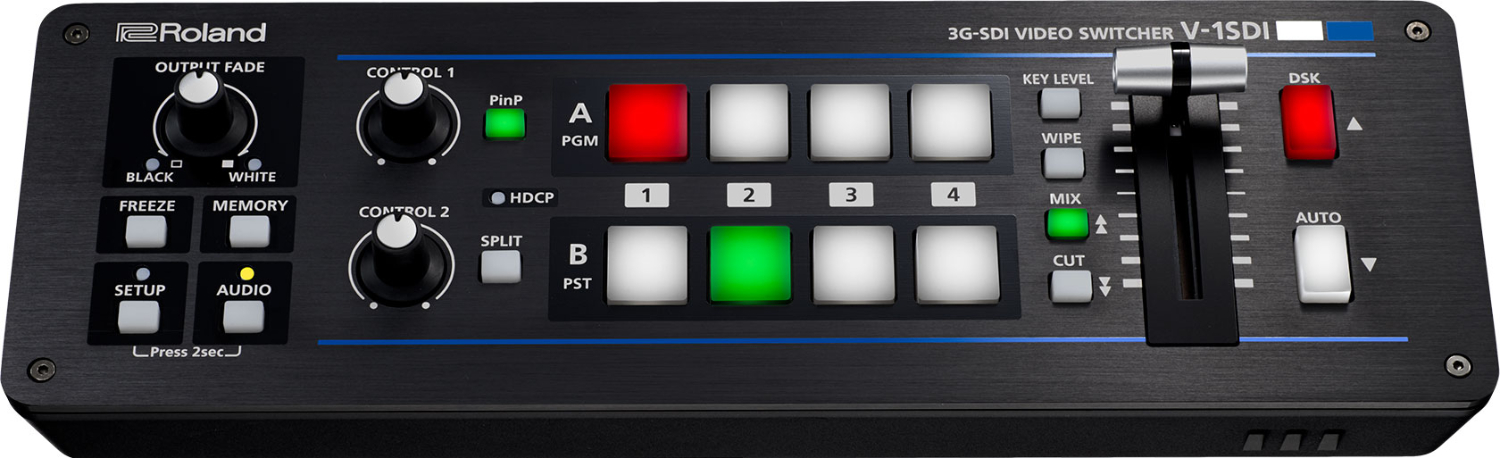

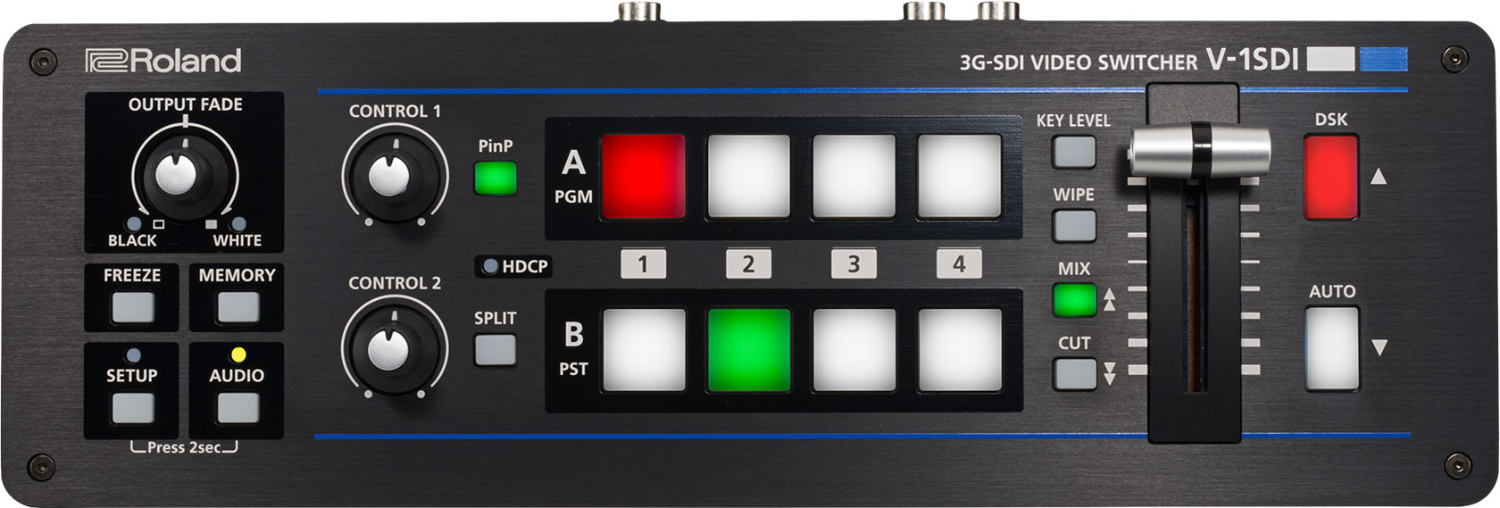

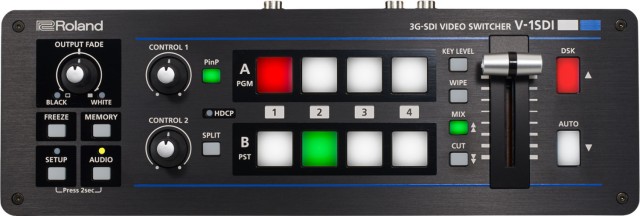

Kompaktný a prenosný prepínač V-1SDI poskytuje profesionálne výsledky prepínania vďaka ľahko použiteľnému hardvérovému rozhraniu s T-Faderom a prehľadnými podsvietenými tlačidlami.

Vďaka podpore 3G-SDI môže V-1SDI pracovať v plnom rozlíšení 1080p a dokáže využiť dlhšiu vzdialenosť kábla SDI, vďaka čomu je toto kompaktné riešenie vhodné na podujatia a aplikácie aj vo veľkých priestoroch s kamerovými zdrojmi SDI na najprofesionálnejšej úrovni.

V-1SDI je kompaktný štvorkanálový prepínač pre tri 3G-SDI a dva HDMI zdroje – vstup 3 sa dá prepnúť medzi SDI a HDMI. Ponúka T-fader, podsvietené tlačidlá, multiview so štyrmi zdrojmi, efekty PinP, Split, Quad a DSK a 14-kanálový audio mix v tele s hmotnosťou iba 1,2 kg.

Profesionálne SDI prepínanie, ktoré vezmete kamkoľvek

Štyri kanály, 3G-SDI v plnom rozlíšení 1080p, T-fader a 14-kanálový audio mix v pulte s rozmermi 313 × 108 × 59 mm.

3× 3G-SDI + 2× HDMIAž 1080pT-faderMultiview 4 zdrojov14-kanálový audio mixUSB + RS-232

Webcasting a videotvorba

Webcasteri a kameramani so SDI kamerami s V-1SDI vytvoria profesionálny obsah jednoducho a efektívne. Program ide do rekordéra a výstup PVW v režime PGM rovno do streamu.

Pevné inštalácie

Podpora SDI pre dlhé káblové trasy ku kamerám a sériové ovládanie RS-232 z riadiacich systémov robia z V-1SDI ideálny prepínač pre pevné inštalácie.

Živé akcie

Kompaktný a prenosný V-1SDI zvládne prepínanie živej akcie bez ohľadu na veľkosť a umiestnenie sály. Napája sa dodaným adaptérom, adaptérom PSB-7U alebo z batérie.

Všetky štyri zdroje na jednom monitore

Multiview zobrazuje všetky štyri vstupy na jedinom displeji. Červený rámček označuje obraz, ktorý práve ide von, zelený ten, ktorý príde na rad. Nechýbajú ukazovatele úrovne zvuku všetkých vstupov aj hlavného výstupu.

Efekty a kľúčovanie

PinP vo veľkosti 1/2, 1/3 a 1/4, Split, Quad a DSK s kľúčovaním podľa jasu aj farby (modrá/zelená).

Prechody T-faderom

Strih, mix (dissolve, FAM, NAM, mozaika) a 30 typov stieračiek, osem pamätí, FREEZE a stmievanie výstupu.

Statické snímky

Od verzie 1.5 zachytí snímku zo vstupu 4 alebo prijme obrázok z editora STILL IMAGE EDITOR v aplikácii V-1SDI RCS.

Diaľkové ovládanie

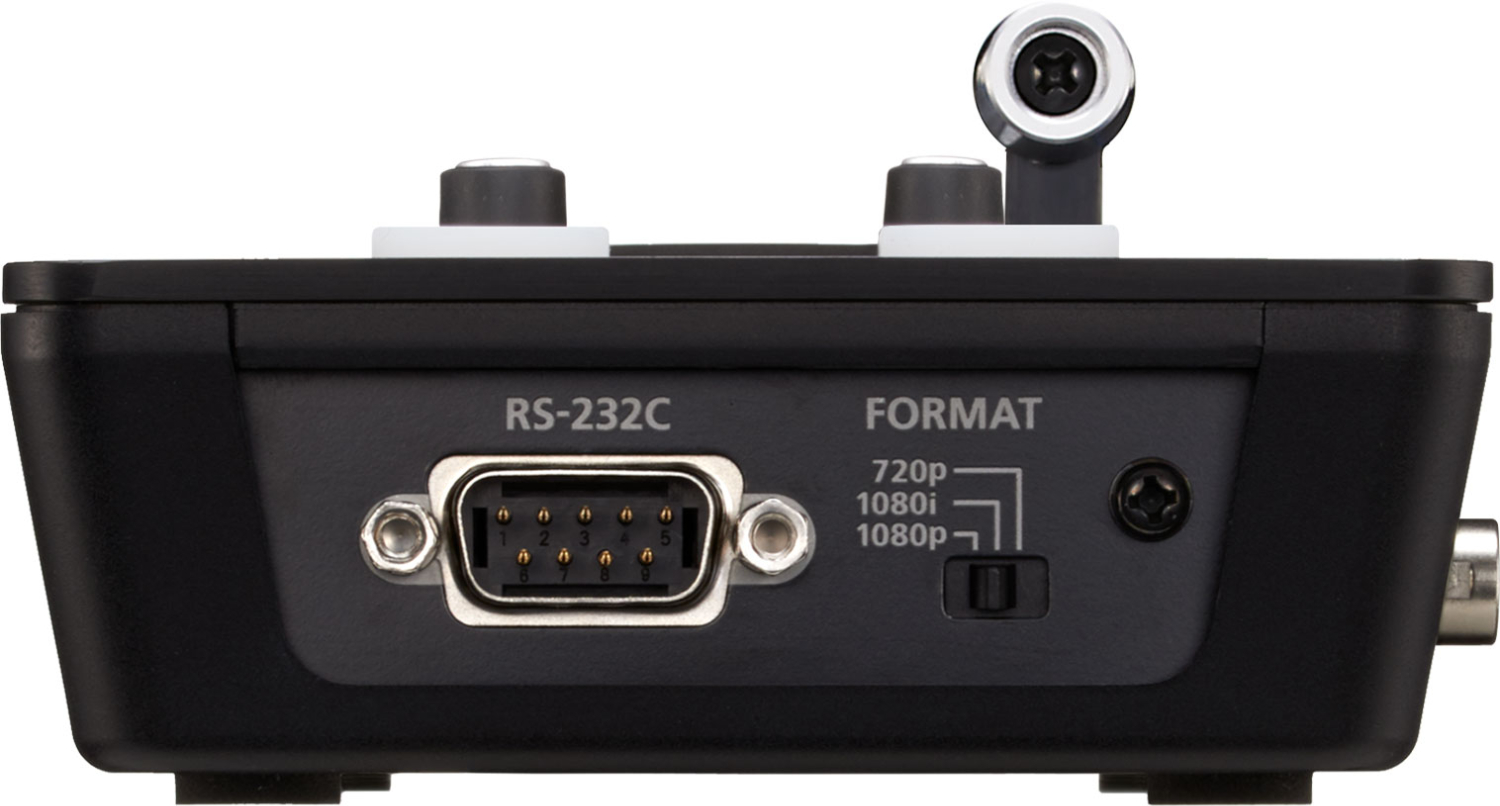

Aplikácia V-1SDI RCS pre Mac a PC cez USB a sériové rozhranie RS-232 pre riadiace systémy A/V.

V-1SDI má dva vyhradené vstupy 3G SDI, tretí kanálový vstup, ktorý podporuje 3G SDI alebo HDMI, a štvrtý kanálový vstup HDMI, ktorý zahŕňa aj škálovanie.

Vďaka tomu je V-1SDI ideálny v rôznych konfiguráciách pre všetky kamerové aplikácie aj aplikácie, ktoré kombinujú kamery, zdroje videa a počítačové zdroje údajov.

Vstupy 1 až 3 zariadenia V-1SDI podporujú rozlíšenia videa 1080p/1080i/720p, pričom škálovač vstupu 4 podporuje širší rozsah rozlíšení videa a rozlíšení VESA. Vstupovať možno progresívne aj prelínacie signály, čo umožňuje súčasné používanie signálov 1080i aj 1080p. Podporuje sa HDCP* na vstup obsahu chráneného proti kopírovaniu zo zariadení, ako sú napríklad prehrávače diskov Blu-ray.

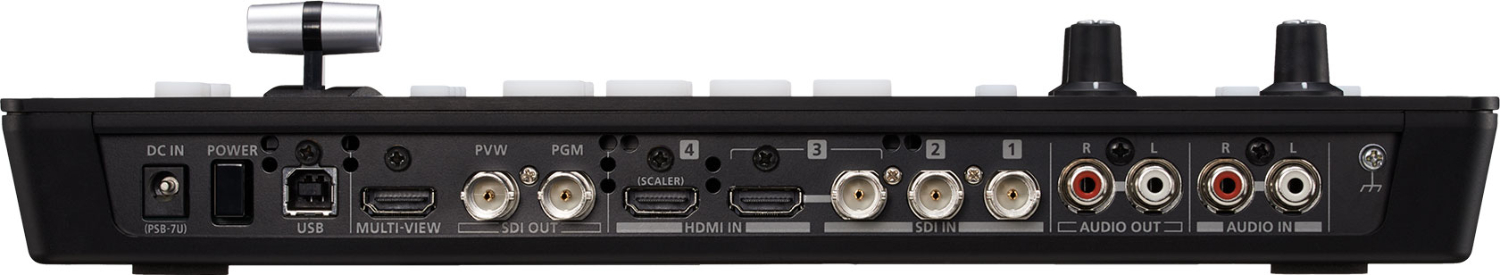

V-1SDI má dva výstupy 3G SDI a jeden výstup HDMI. Výstupy SDI PVW a MULTI-VIEW je možné priradiť z programov, viacnásobného náhľadu alebo náhľadu na celý záber pre flexibilitu v rôznych aplikáciách, kde výstupné zobrazovacie zariadenia podporujú vstupy SDI alebo HDMI.

Štvorsmerová obrazovka viacnásobného náhľadu zobrazuje všetky štyri vstupné zdroje na jednom displeji na isté monitorovanie. Červený okraj zobrazuje aktuálne vystupujúce video a zelený okraj označuje video, ktoré sa má vystupovať ďalej. Obsahuje aj meranie zvuku pre všetky vstupné zdroje a hlavný výstup.

V-1SDI obsahuje efekty DSK (Downstream Keying), PinP (Picture-in-Picture), Split a Quad composting ideálne na vytváranie vysielania v spravodajskom štýle a obsahu firemných prezentácií.

Funkcia DSK je skvelá na prekrývanie titulkov, textov piesní alebo loga na prichádzajúce zdroje videa, ktoré možno prepínať na pozadí, zatiaľ čo text alebo obrázky zostávajú zobrazené. DSK podporuje funkciu Luminance Keying (čierna/biela) aj Chroma Keying (modrá/zelená).

• Podpora pre kamery SDI a HDMI, smartfóny, tablety a počítače atď.
• Jednoduché ovládanie pomocou hardvérových ovládacích prvkov
• Kompaktná veľkosť
• PSB-7U, dodávaný sieťový adaptér alebo prevádzka na batérie
• Podporuje rozlíšenie až Full HD 1080p
• 3 x 3G-SDI a 2 x HDMI*1 vstupy
• 2 x 3G-SDI a 1 x HDMI*1 výstup
• Škálovač vstupu 4 teraz podporuje širší rozsah rozlíšení videa a rozlíšení VESA.*1 *2
• Štvorica vstupov multifunkčného zobrazovača s označovaním zdrojov a meraním zvuku
• Kompozičné efekty vrátane DSK (Downstream Keyer), obraz v obraze atď.
• Snímanie statického obrazu zo vstupného videa na kanáli 4*3 [Ver.1.5]
• Vrátane kompletného 14-kanálového mixéra zvuku
• Softvérové ovládanie pomocou aplikácie V-1SDI RCS pre počítače Mac a PC a diaľkové ovládanie prostredníctvom pripojenia RS-232
• Odosielanie statického obrazu do V-1SDI pomocou V-1SDI RCS*3 [Ver.1.5]

Príklady zapojenia. Pri webcastingu vedú tri SDI kamery a počítač do vstupov 1–4, program mieri do rekordéra, výstup PVW v režime PGM do streamu a multiview na HDMI monitor. V pevnej inštalácii obslúži dve PTZ kamery a dva počítače, výstupy PGM a PVW (v režime PST) idú na SDI monitory.

Živé akcie. Tri SDI kamery a prehrávač Blu-ray na vstupe HDMI 4, počítač pripojený cez USB ovláda prepínač aplikáciou V-1SDI RCS a výstup MULTI-VIEW v režime PGM mieri na monitor s podporou HDCP. Pri zapnutom HDCP ide obraz iba na HDMI, výstupy SDI sú vypnuté.

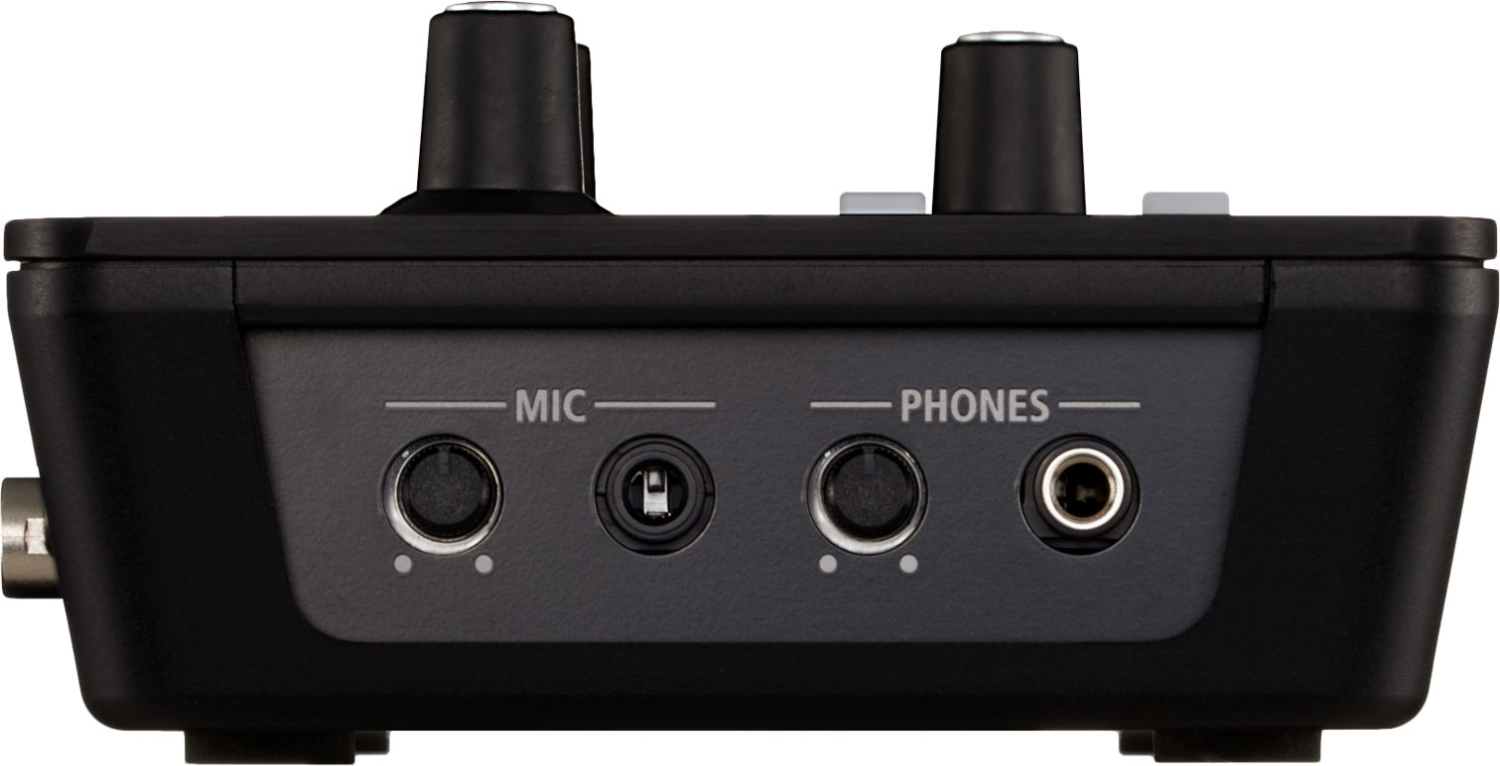

Audio mix. Mikrofónny vstup má hornú priepusť, ekvalizér, gate, kompresor a delay, linkový vstup a vložený zvuk z SDI a HDMI ekvalizér a delay až 500 ms. Na zbernicu pôsobí mastering a reverb; výsledný mix ide do SDI a HDMI výstupov, na AUDIO OUT aj do slúchadiel.
