Manfrotto 16mm Female Adapter

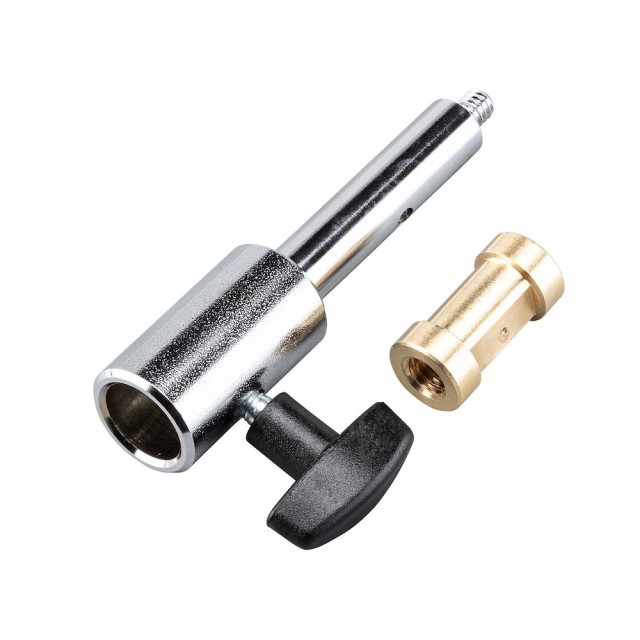

Manfrotto 016 prepojí štandardný 16 mm čap Baby (5/8″) svetelného statívu so zariadením vyžadujúcim hladký 12 mm čap zakončený vonkajším závitom 1/4″. Spodné puzdro sa nasunie na čap statívu a zaistí bočnou skrutkou s rukoväťou; nejde o 16 mm závit. Pozinkovaný oceľový adaptér meria 99 mm a váži 140 g. Dodaná mosadzná vložka 119 s vnútornými závitmi 1/4″ a 3/8″ ponúka ďalšiu možnosť upevnenia na zodpovedajúcu skrutku podpery. Pred montážou overte rozmery uchytenia hlavy Broncolor alebo iného svetla.

MANFROTTO 016

Presné pripojenie svetla

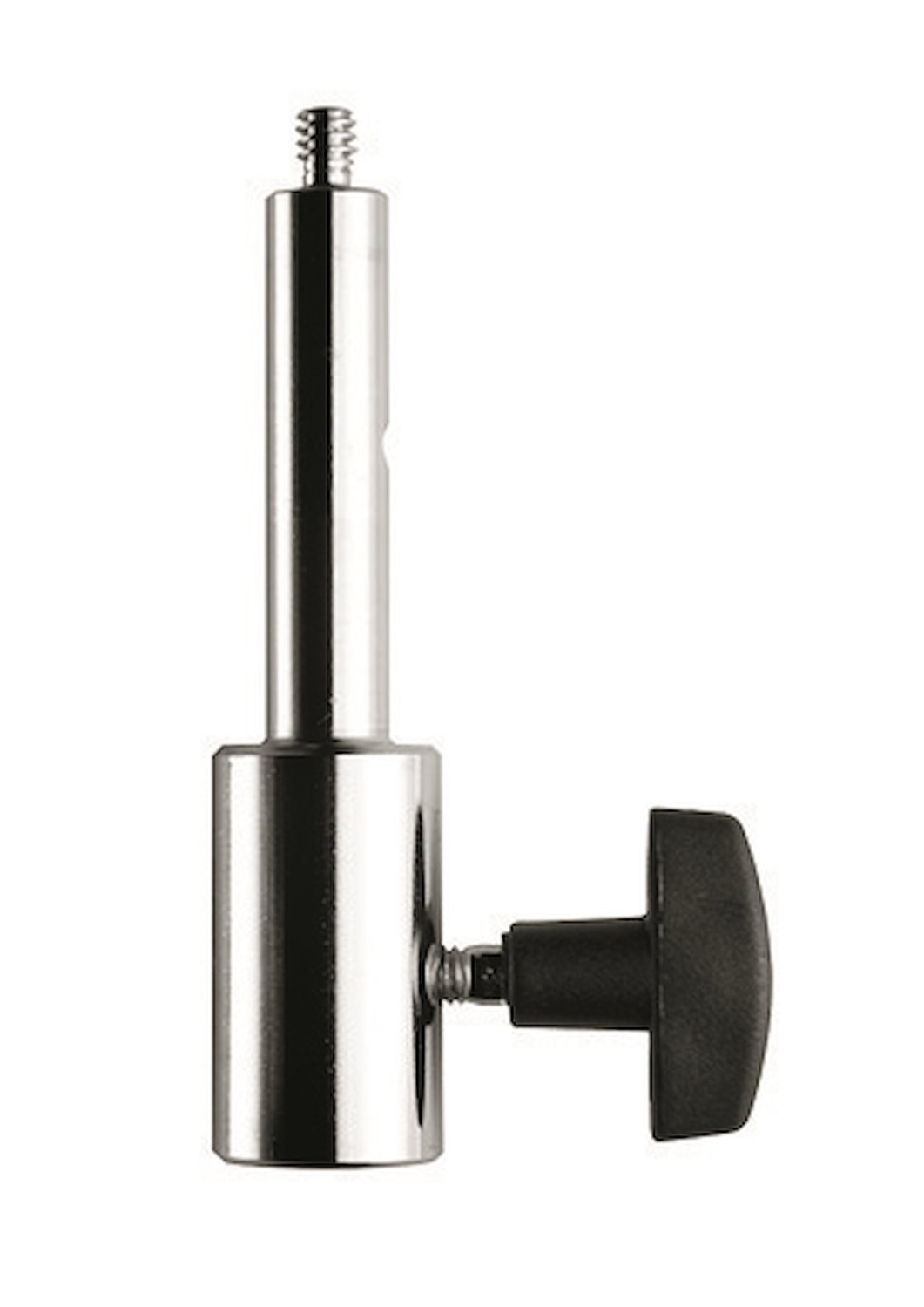

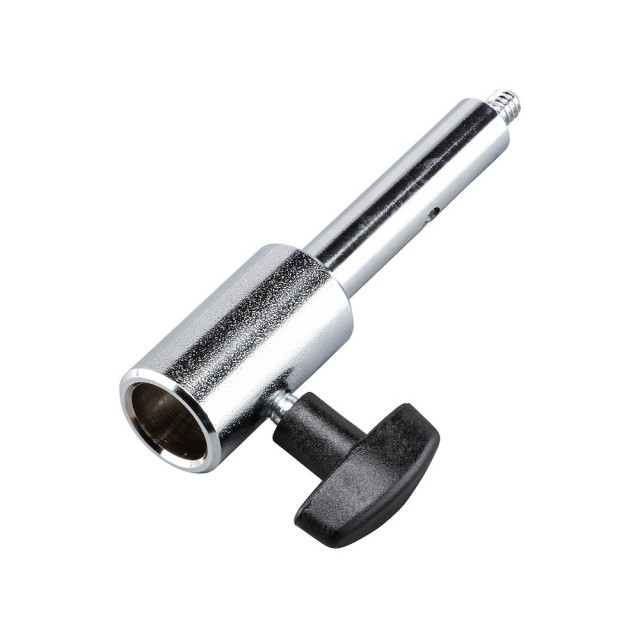

Preveďte 16 mm čap Baby na menšie uchytenie svetla. Hladký 12 mm čap končí vonkajším závitom 1/4″; spodné puzdro zaistíte bočnou skrutkou s rukoväťou.

Puzdro 16 mmČap 12 mmVložka 119

Rozlíšte jednotlivé uchytenia

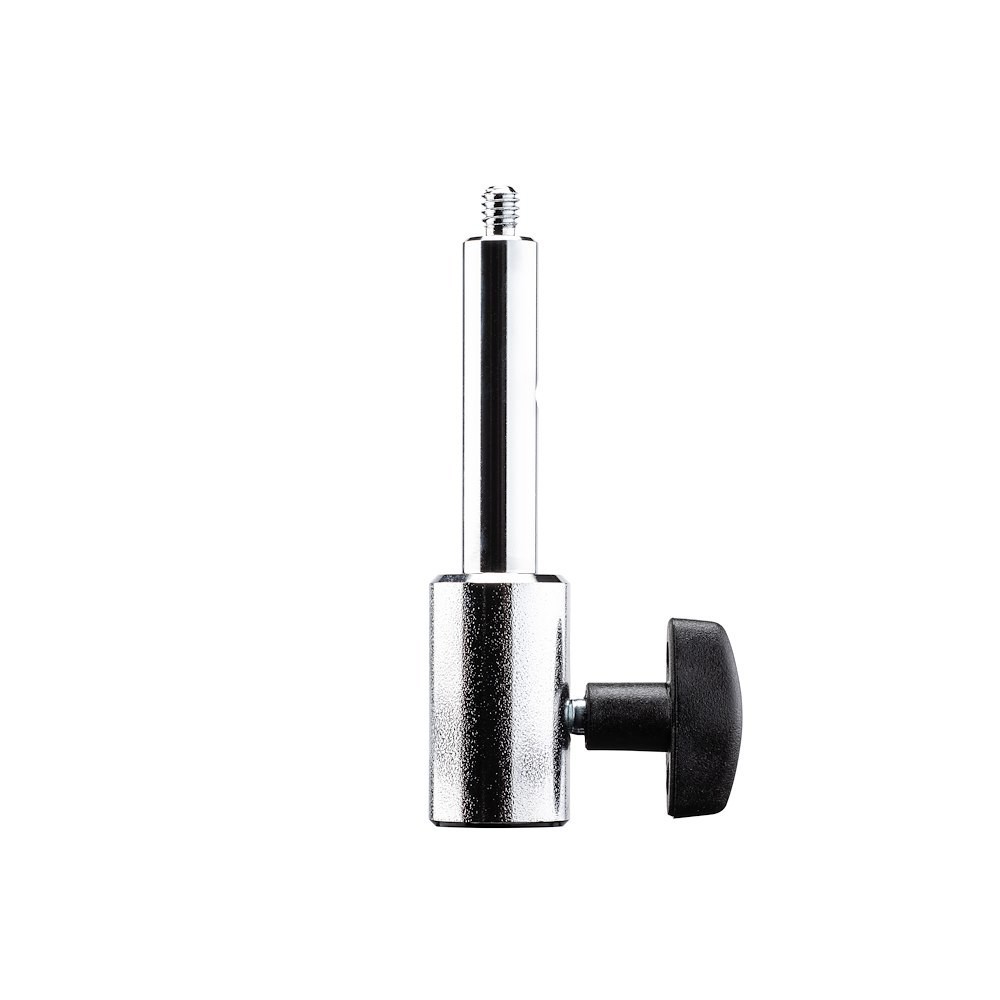

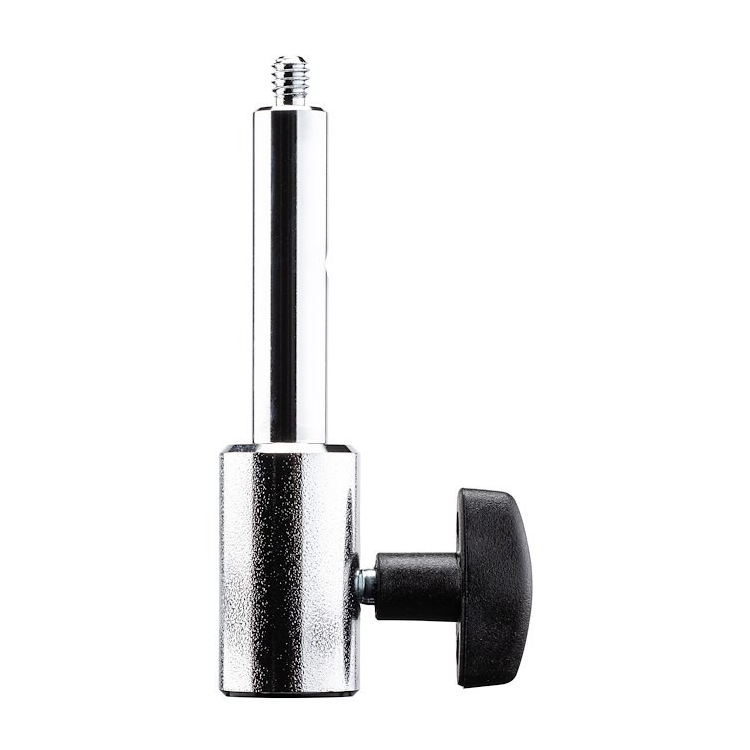

Spodné 16 mm puzdro prijíma hladký čap statívu. Na opačnom konci je hladký 12 mm čap s vonkajším závitom 1/4″. Ide o rôzne rozhrania, nie o výstupný závit 3/8″.

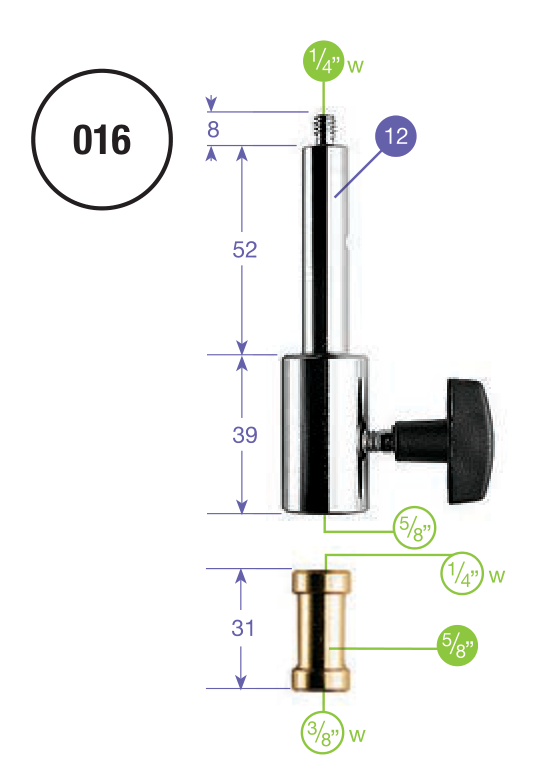

Plné kruhy označujú vonkajší závit alebo čap, prázdne vnútorný závit alebo puzdro. Fialové rozmery sú metrické, zelené palcové; W znamená závit Whitworth. Rozmery adaptéra tvoria 8 + 52 + 39 = 99 mm; samostatná vložka meria 31 mm.

Ďalšia možnosť upevnenia

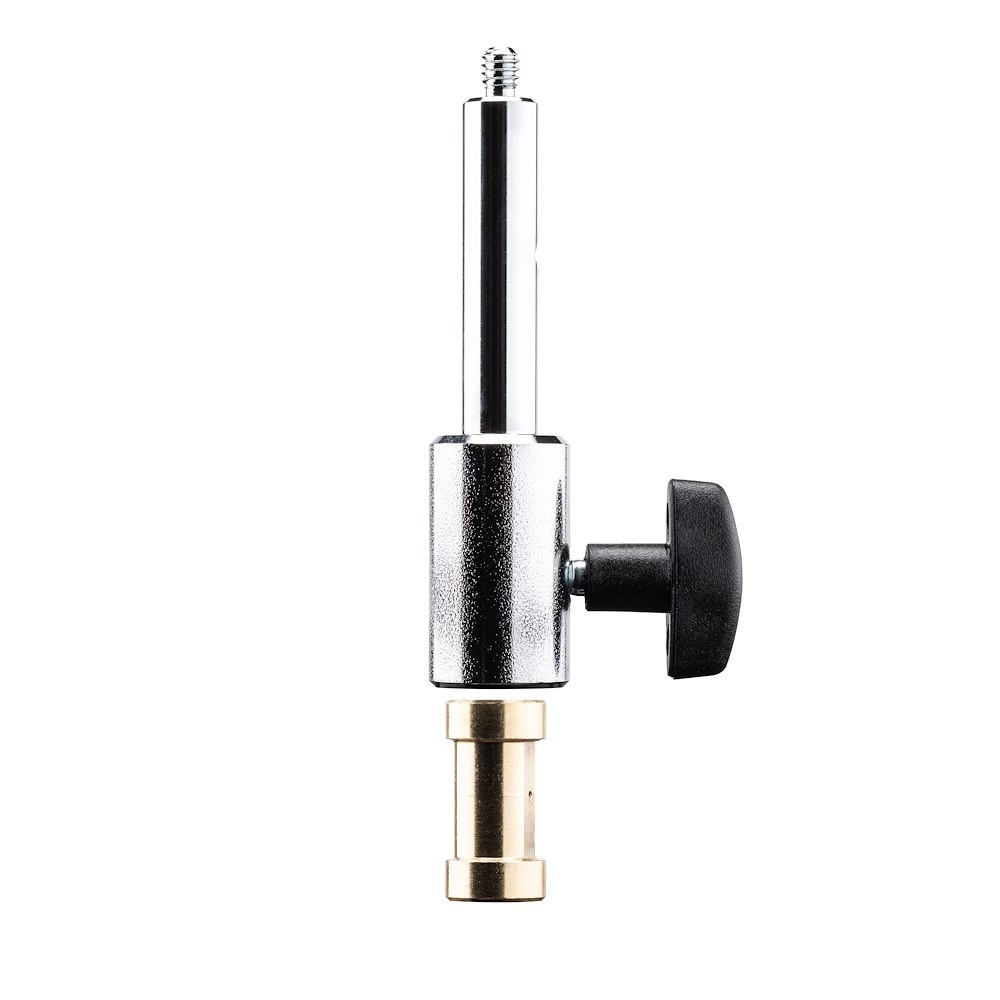

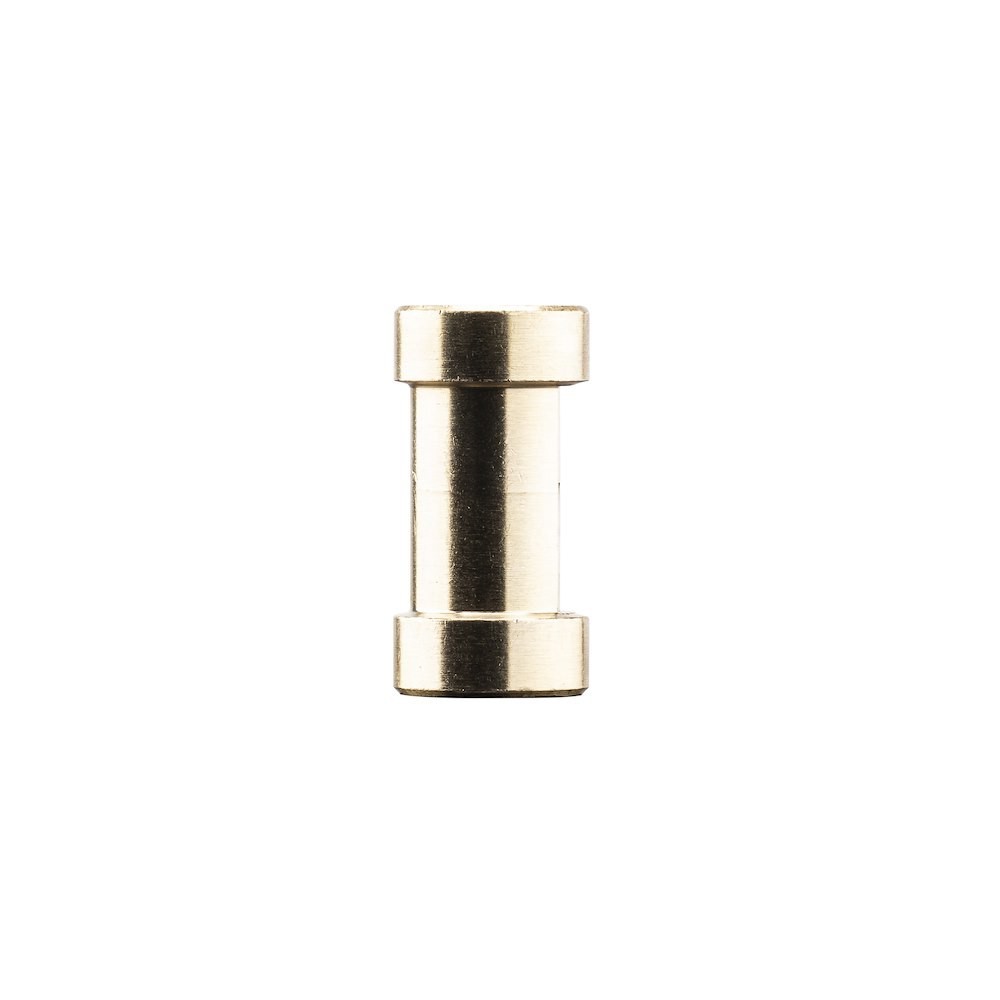

Mosadzná vložka 119 sa zasunie do spodného 16 mm puzdra. Na protiľahlých koncoch má vnútorné závity 1/4″ a 3/8″ pre zodpovedajúcu skrutku podpery.

Zvoľte zodpovedajúce uchytenie

Adaptér je určený pre osvetlenie Broncolor alebo iné zariadenie so zhodnými rozmermi uchytenia. Overte obe rozhrania; nejde o záruku kompatibility s každou bleskovou hlavou.
