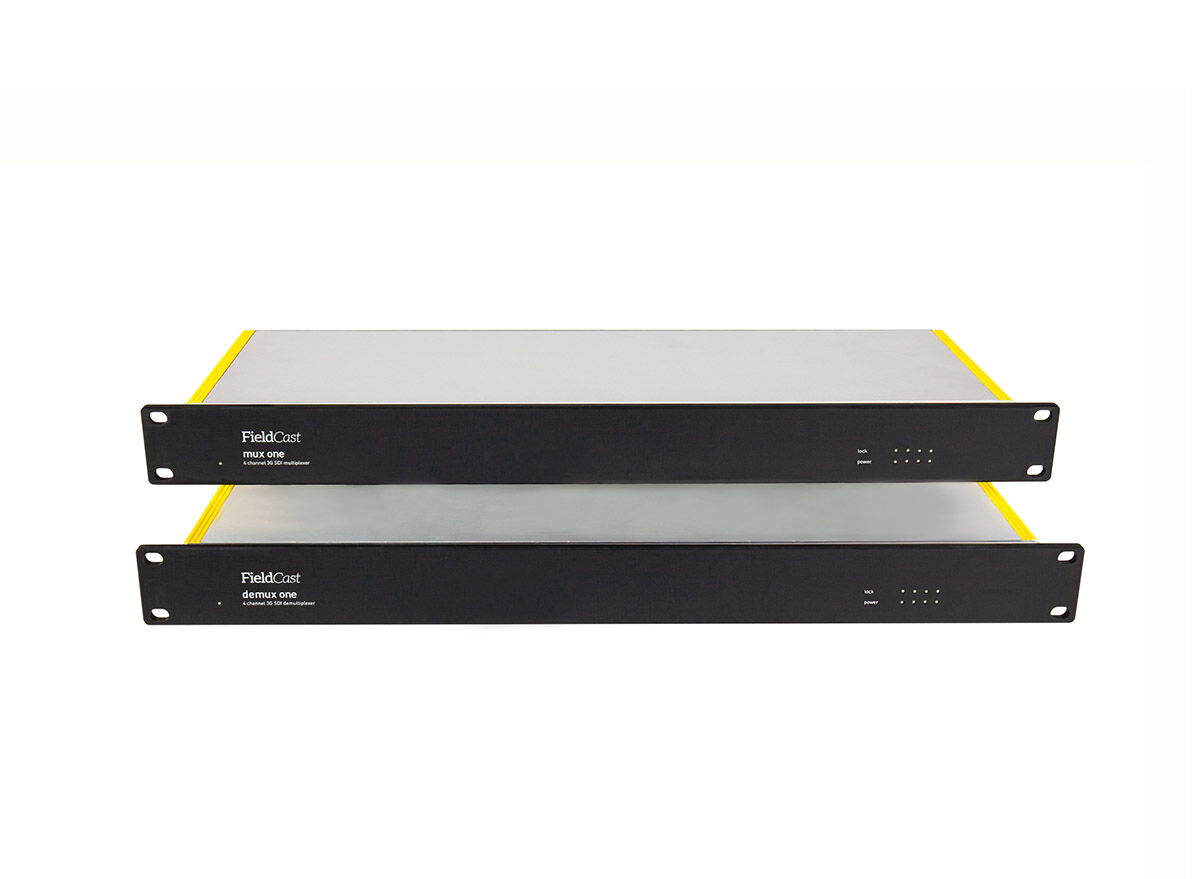

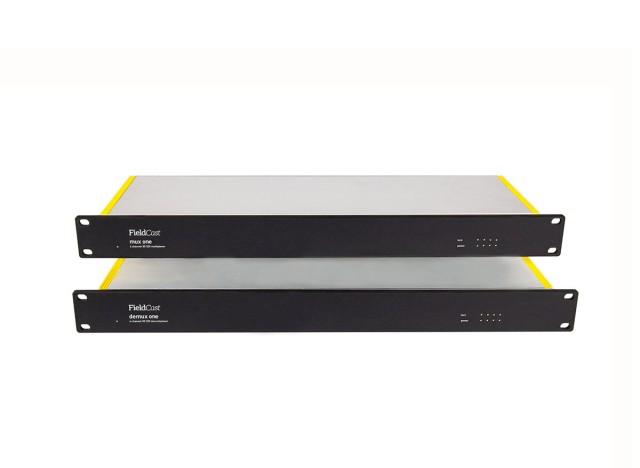

FieldCast Mux/Demux One 12G Plus (4x SDI in/out + Ethernet over one fiber strand)

Mux/Demux One 12G Plus vám umožňuje prenášať štyri kanály 12G SDI videa a plne duplexný 1Gb Ethernet len cez jedno optické vlákno. Dostupnosť sa očakáva na prelome rokov 06/07 2025.

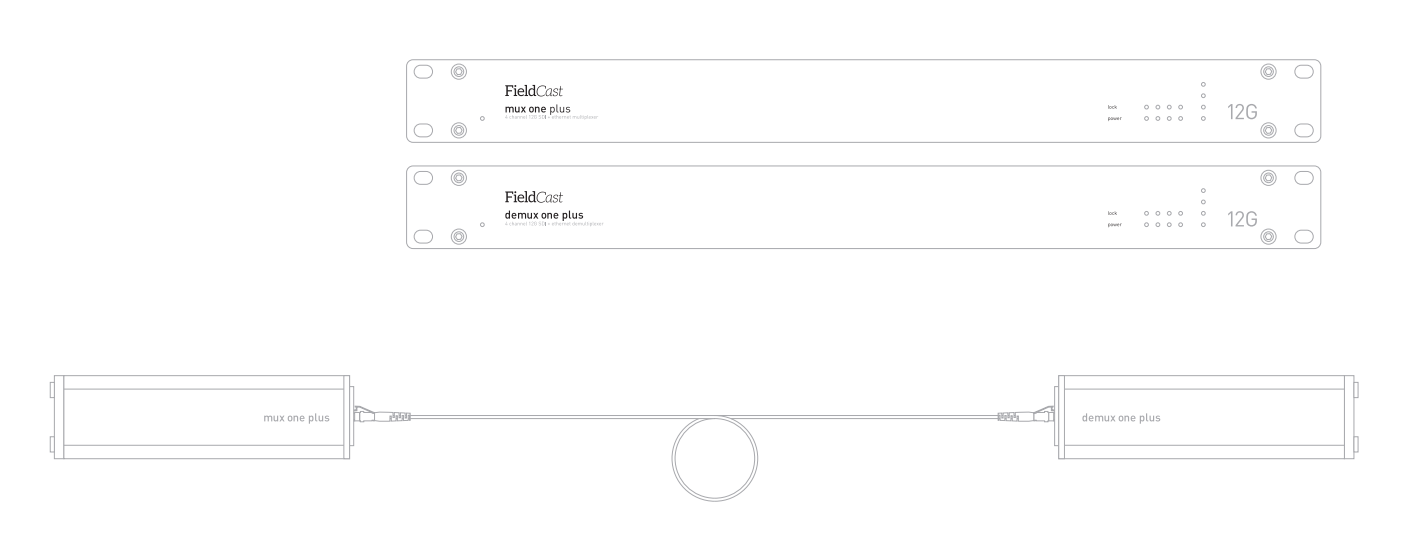

Ak vaša infraštruktúra umožňuje len jedno simplexné vlákno, Mux/Demux One Plus vám jednoducho umožní spracovať všetku prevádzku. Alebo ak chcete počas živých podujatí položiť čo najmenej káblov, zariadenie vám umožní multiplexovať až štyri video kanály plus Ethernet a prenášať všetky údaje z bodu A do bodu B len pomocou jedného vlákna. Všetky 12G videosignály si zachovávajú úplnú integritu dát - čo ide dovnútra, vychádza von v nezmenenej podobe. Ethernetové pripojenie sa správa rovnako ako bežný kábel Cat5.

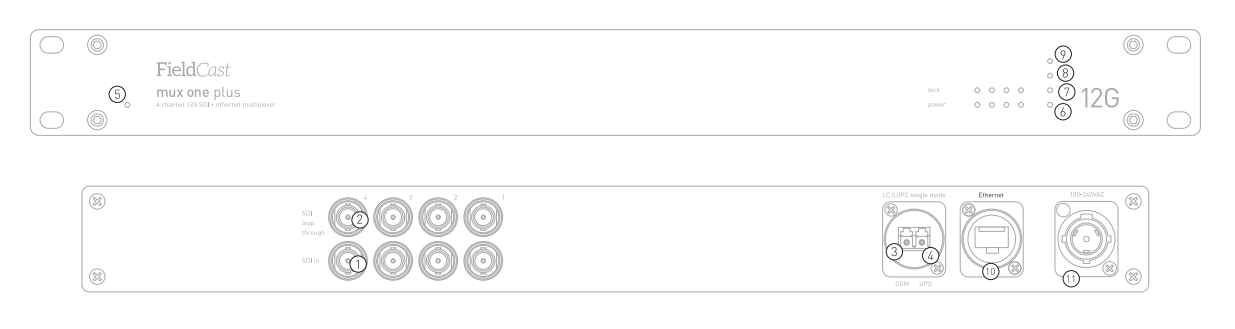

Mux One Plus 12G

• 4-kanálový vstup SDI na 1-kanálový optický výstup (multiplexor) plus optický extender 1Gb Ethernet
• Konštrukcia: hliník, veľkosť 1U (rack)
• 4 vstupné kanály SDI 12G (11,88 Gb/s), každý s priechodným výstupom SDI
• Technológia optických vlákien: 9/125 single mode
• 75 ohmové pripojenie BNC
• Kompatibilita so štandardmi SMPTE: 259M, 344M, 292M, 424M, ST 2081, ST 2082
• Podpora štandardov SD, HD a UHD až do 2160p@60
• Jeden optický kanál LC s jedným režimom (U)PC (COM) pre všetky signály SDI a Ethernet
• Jeden optický kanál LC s jedným režimom (U)PC pre upgrade (UPG)
• Protokol Ethernet: IEEE 802.3U, IEEE 802.3z, 1000Base-Tx/Fx
• Konektor UTP RJ-45 pre Ethernet (plný/poluduplexný)
• Predný panel: čierny, s 2 mm bielymi LED indikátormi
• Indikácie: napájanie, aktivita modulu, vstupné signály, TP/LNK a 1Gb
• Spotreba energie: < 40 W
• Vlastná hybridná technológia multiplexovania WDM pre veľmi nízky rozptyl
• Minimálna vzdialenosť medzi jednotkami Mux a Demux: > 10 km pre všetky vlnové dĺžky
• Napájací vstup: 110-240 VAC s konektorom PowerCon
• Rozmery: 482 (š) x 155 (d) x 43 (v) mm
• Hmotnosť: 1800 gramov
• Príručka a napájací kábel sú súčasťou dodávky

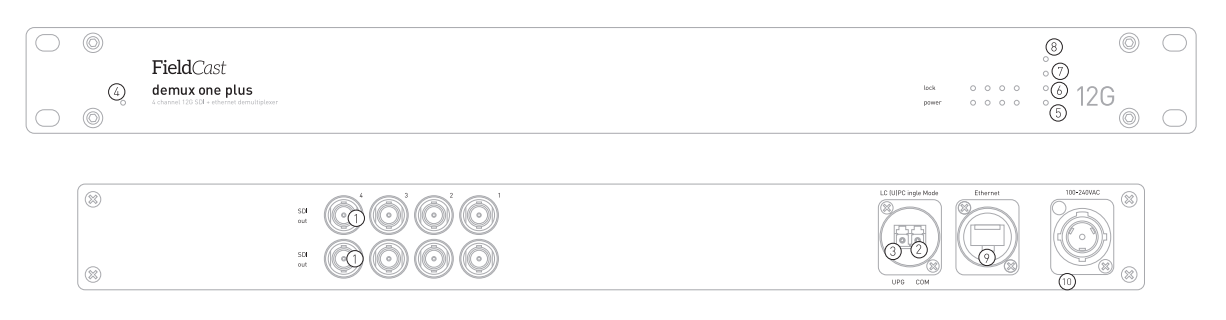

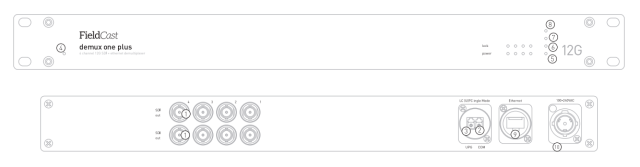

Demux One Plus 12G

• Demultiplexor: 1 optický vstup → 4 výstupné kanály SDI plus optický extender 1Gb Ethernet
• Konštrukcia: hliník, veľkosť 1U (rack)
• Technológia optických vlákien: 9/125 single mode
• 4 kanály SDI 12G (11,88 Gb/s) s dvojitým výstupom SDI
• pripojenie 75 ohmov BNC
• Kompatibilita so štandardmi SMPTE: 259M, 344M, 292M, 424M, ST 2081, ST 2082
• Podpora štandardov SD, HD a Ultra HD až do 2160p@60
• Jeden optický kanál LC s jedným režimom (U)PC (COM) pre všetky signály SDI a Ethernet
• Jeden optický kanál LC s jedným režimom (U)PC pre upgrade (UPG)
• Protokol Ethernet: IEEE 802.3U, IEEE 802.3z, 1000Base-Tx/Fx
• Konektor UTP RJ-45 pre Ethernet (plný/poluduplexný)
• Predný panel: čierny, s 2 mm LED indikátormi
• Indikátory LED: napájanie, aktivita modulu, vstupný signál, TP/LNK a 1Gb
• Spotreba energie: < 40 W
• Vlastná hybridná technológia multiplexovania WDM pre veľmi nízky rozptyl
• Minimálna vzdialenosť medzi jednotkami Mux a Demux: > 10 km pre všetky vlnové dĺžky
• Napájací vstup: 110-240 VAC s konektorom PowerCon
• Rozmery: 482 (š) x 155 (d) x 43 (v) mm
• Hmotnosť: 1780 gramov
• Príručka a napájací kábel sú súčasťou dodávky
