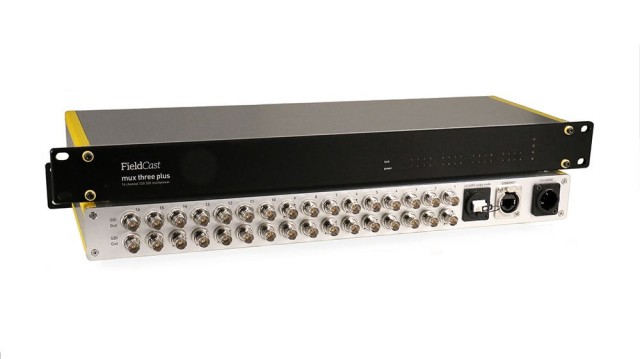

FieldCast Mux/Demux Three 12G Plus (16xSDI in/out + Ethernet over one fiber strand)

Mux/Demux Three 12G Plus vám umožňuje prenášať šestnásť nezávislých kanálov 12G SDI videa a plne duplexný 1Gb Ethernet len cez jedno optické vlákno. Dostupnosť sa očakáva na prelome rokov 06/07 2025.

Ak vaša infraštruktúra umožňuje iba jedno simplexné vlákno, Mux/Demux Three Plus vám jednoducho umožní spracovať všetku prevádzku. Alebo ak chcete pri živých podujatiach položiť čo najmenej káblov, zariadenie dokáže multiplexovať až šestnásť video kanálov plus Ethernet a prenášať všetky údaje z bodu A do bodu B len pomocou jedného vlákna. Všetky 12G videosignály si zachovávajú úplnú integritu dát - čo ide dovnútra, ide von bez zmeny. Ethernetové pripojenie sa správa rovnako ako bežný kábel Cat5.

Mux Three Plus 12G

• 16-kanálový vstup SDI na 1-kanálový optický výstup (multiplexor)
• Konštrukcia: hliník, veľkosť 1U (rack)
• Technológia optických vlákien: 9/125 single mode
• 16 vstupných kanálov SDI 12G (11,88 Gb/s), každý s priechodným výstupom
• konektory BNC 75 ohmov pre všetky vstupy SDI a výstupy slučiek
• Kompatibilita so štandardmi SMPTE: 259M, 344M, 292M, 424M, ST 2081, ST 2082
• Podpora štandardov SD a HD do 1080p@60
• Jeden LC jednovidový optický kanál (COM) pre signály SDI a Ethernet
• Jeden LC jednovidový optický kanál (UPG) pre aktualizácie
• Protokol Ethernet: IEEE 802.3U, IEEE 802.3z, 1000Base-Tx/Fx
• Konektor UTP RJ-45 pre Ethernet (plný/poluduplexný)
• Predný panel: čierny, s 2 mm bielymi LED indikátormi
• Indikácie: napájanie, aktivita modulu, vstupné signály, TP/LNK a 1Gb
• Spotreba energie: < 50 W
• Vlastná hybridná technológia multiplexovania WDM pre veľmi nízky rozptyl
• Minimálna vzdialenosť medzi jednotkami Mux a Demux: > 10 km pre všetky vlnové dĺžky
• Napájací vstup: 110-240 VAC s konektorom PowerCon
• Rozmery: 482 (š) x 155 (d) x 43 (v) mm
• Hmotnosť: 2090 gramov
• Príručka a napájací kábel sú súčasťou dodávky

Demux Three Plus 12G

• Demultiplexor: 1 optický vstup → 16 výstupných kanálov SDI
• Konštrukcia: hliník, veľkosť 1U (rack)
• Technológia optických vlákien: 9/125 single mode
• 16 kanálov SDI 12G (11,88 Gb/s) s dvojitým výstupom SDI
• konektory BNC 75 ohmov pre všetky výstupy
• Kompatibilita so štandardmi SMPTE: 259M, 344M, 292M, 424M, ST 2081, ST 2082
• Podpora štandardov SD, HD a Ultra HD až do 2160p@60
• Jeden optický kanál LC s jedným režimom (UJPC) (COM) pre SDI a Ethernet
• Jeden LC jednovidový (UJPC) optický kanál pre upgrade (UPG)
• Protokol Ethernet: IEEE 802.3U, IEEE 802.3z, 1000Base-Tx/Fx
• Konektor UTP RJ-45 pre Ethernet (plný/polovičný duplex)
• Predný panel: čierny, s 2 mm bielymi LED indikátormi
• Indikátory LED: napájanie, aktivita modulu, vstupný signál, TP/LNK a 1Gb
• Spotreba energie: < 50 W
• Vlastná hybridná technológia multiplexovania WDM pre veľmi nízky rozptyl
• Minimálna vzdialenosť medzi jednotkami Mux a Demux: > 40 km pre všetky vlnové dĺžky
• Vstupné napájanie: 110-240 VAC s konektorom PowerCon
• Rozmery: 482 (š) x 155 (d) x 43 (v) mm
• Hmotnosť: 2100 gramov
• Príručka a napájací kábel sú súčasťou dodávky
