Feelworld D71 PLUS Duálny 7"3RU monitor pre montáž do stojana 4K HDMI SDI

Dvojitý 7-palcový rackový monitor s inštalačnou výškou 3U pre vysielaciu réžiu, strihovňu a prenosové vozidlo. Dva nezávislé panely IPS s rozlíšením 1920 × 1200 so vstupmi a výstupmi 3G-SDI, 4K HDMI a kompozitného videa, trojfarebné tally pri každej obrazovke, waveform s vektorskopom a až 32 vlastných tabuliek 3D LUT. Nastaviť sa dá aj cez sieť z počítača.

Dva sedempalcové panely v jednej rackovej jednotke

Inštalačná výška 3U, hĺbka 30,5 mm, dve nezávislé nastavenia

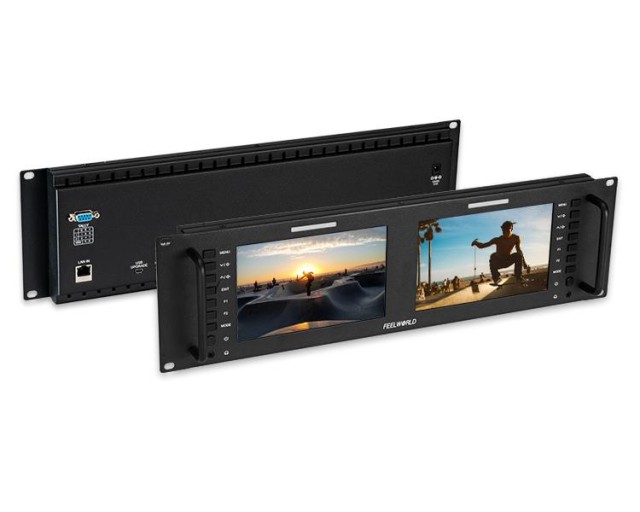

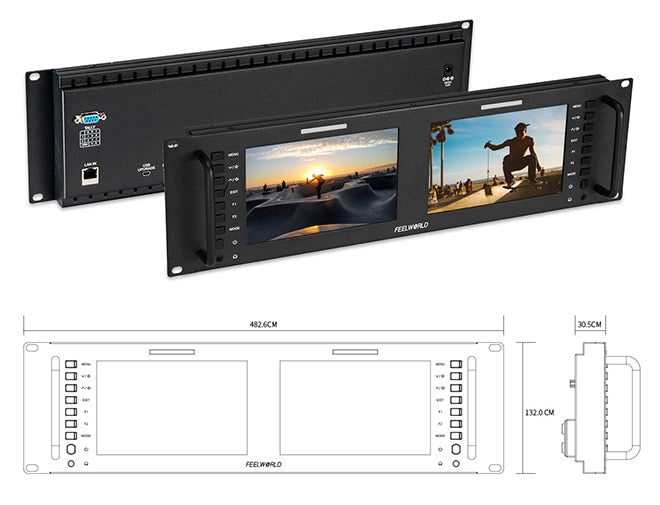

D71 PLUS nie je monitor pre kameru — je to rackový panel určený pre videostenu, strihovňu alebo prenosové vozidlo. V kovovom tele s rozmermi 482,6 × 132 × 30,5 mm sú umiestnené dva 7-palcové IPS displeje, každý s vlastným vstupom, vlastnou radou tlačidiel a vlastným nastavením. Na dvoch obrazovkách tak môžete sledovať dve rôzne kamery súčasne.

Inštalačná výška je 3U, takže panel sa pripevní do bežného 19-palcového rámu. Hmotnosť 1 890 gramov a hĺbka iba 30,5 milimetra sú pri výstavbe mobilnej réžie podstatné: vo vozidle sa počíta každý centimeter miesta aj každý watt tepla navyše.

Panel Full HD 1920 × 1200

Jas 450 cd/m², kontrast 1100:1, pozorovacie uhly 160°

Každý z dvoch panelov IPS má rozlíšenie 1920 × 1200 bodov v pomere strán 16:10 a rozstup bodov 0,07875 milimetra. Farby reprodukuje verne a obraz zostáva čitateľný aj v jemných štruktúrach.

Jas 450 cd/m² a kontrast 1100:1 zodpovedajú použitiu v interiéri – v štúdiu, v strižni alebo v aute. Tento monitor nie je určený na priame slnečné svetlo a výrobca ho ani ako taký neponúka. Pozorovacie uhly sú 80° na každú stranu, teda 160° vodorovne aj zvisle: obraz nemení farbu ani pri pohľade zboku alebo zhora.

Tlačidlá pre každú obrazovku zvlášť a trojfarebné tally

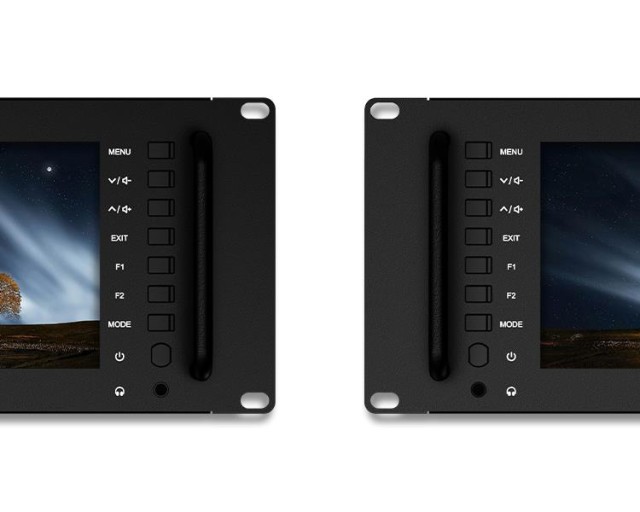

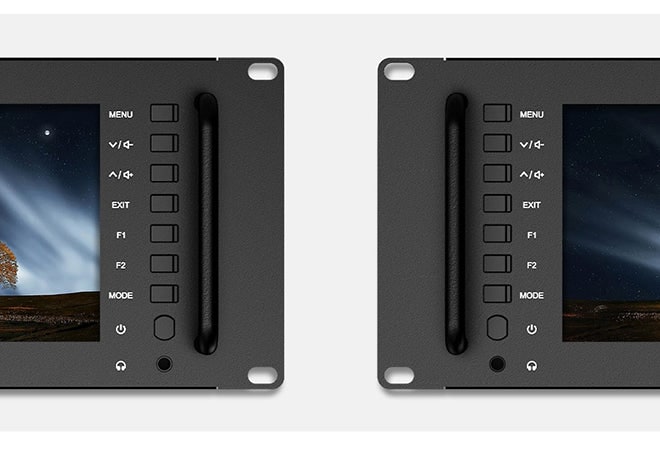

Každý displej má na prednom paneli vlastný rad tlačidiel: MENU, dvojicu šípok s ovládaním hlasitosti, EXIT, programovateľné tlačidlá F1 a F2, MODE a vypínač. Tlačidlo F slúži ako skratka k najčastejšie používaným funkciám, takže počas prevádzky sa nemusíte preklikávať ponukou.

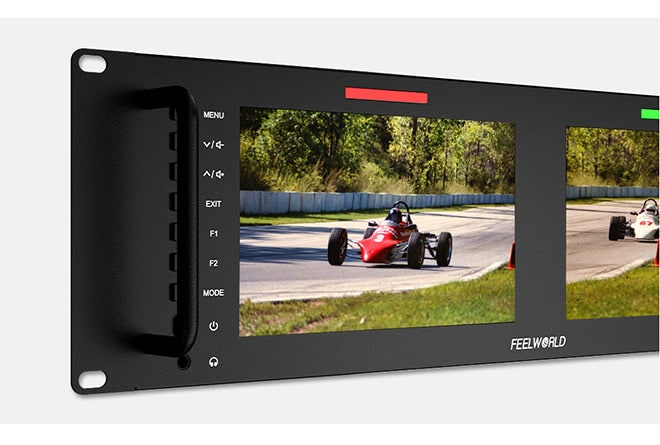

Pri každej obrazovke svieti vlastný tally pruh, a to v troch farbách – červenej, zelenej a žltej. Ovláda sa cez konektor DB-9 na zadnej strane, takže obsluha pri monitore vie, ktorá kamera je v éteri a ktorá je pripravená, rovnako ako réžia.

Vstupy a výstupy pre každý displej zvlášť

3G-SDI, 4K HDMI aj kompozitné video, všetko priechodné

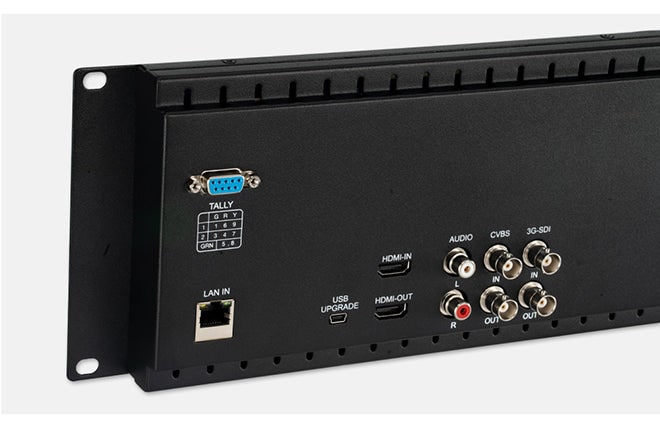

Zadný panel ponúka pre každý z dvoch displejov kompletnú sadu: vstup aj výstup 3G-SDI na konektoroch BNC, vstup aj výstup HDMI a vstup aj výstup kompozitného videa (CVBS), tiež na konektoroch BNC. K tomu patrí dvojica vstupov RCA pre zvuk L/R a stereofónny výstup pre slúchadlá.

Vstup HDMI podporuje rozlíšenie 4K UHD 3840 × 2160 pri 30 Hz a DCI 4K 4096 × 2160 pri 24 Hz, ďalej 1080p pri 60 snímkach, 1080i, 720p, ako aj štandardné rozlíšenia 480i/576i/480p/576p. Prostredníctvom SDI prechádza signál 3G, teda 1080p do 60 snímok za sekundu, 1080i a 720p. Kompozitný vstup automaticky rozpozná formáty PAL aj NTSC.

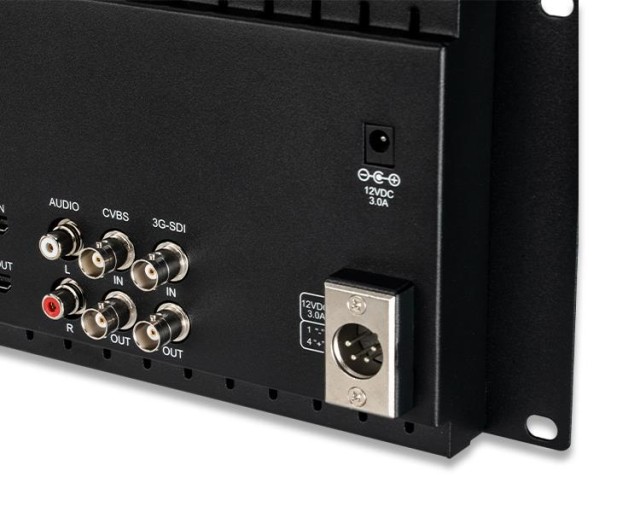

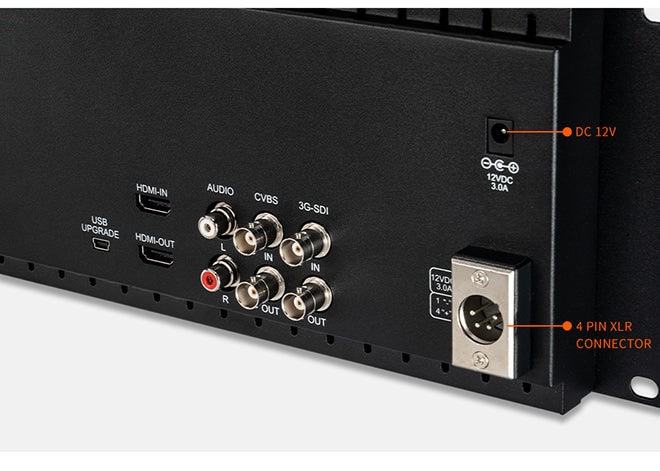

Keďže sú vstupy aj výstupy zdvojené, panel je možné zapojiť do reťazca: signál ním prejde ďalej do ďalšieho monitora, do rekordéra alebo do réžie bez potreby rozbočovača. Napájanie zabezpečuje koaxiálny konektor DC 12 V alebo štvorpinový konektor XLR, obidva v rozsahu 9 až 24 V.

Nastavenie cez sieť, nie pomocou tlačidiel

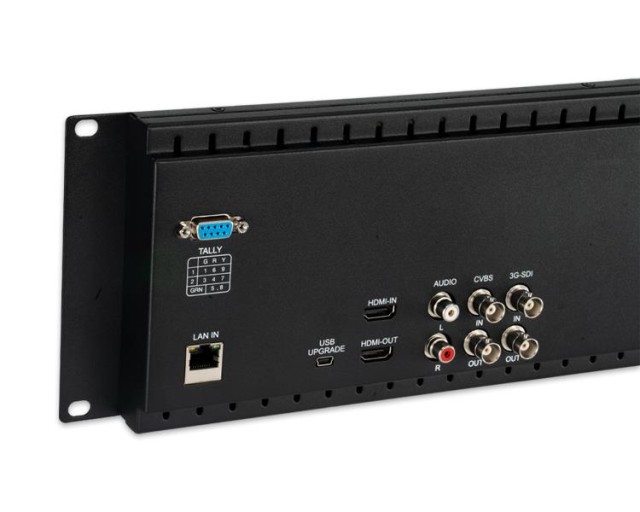

Vedľa obrazových konektorov sa nachádza LAN zásuvka. Po pripojení k sieti sa panel prihlási svojou IP adresou a dá sa nastaviť z počítača pomocou programu GPIO, ktorý výrobca ponúka na stiahnutie. Po prihlásení sa monitor pridá na základe IP adresy a potom sa pomocou klávesnice prepínajú vstupy a mení jas, kontrast, sýtosť, ostrosť aj podsvietenie — pre každú z oboch obrazoviek zvlášť (0 je ľavá, 1 je pravá).

Na stene, kde je nad sebou päť alebo desať panelov, je to rozdiel medzi minútou a polhodinou lezenia po rebríku. Poznámka výrobcu: program beží v systéme Windows.

USB konektor na zadnej strane slúži na aktualizáciu firmvéru a na načítanie vlastných tabuliek LUT z flash disku.

3D LUT a nástroje na kontrolu obrazu

Až 32 vlastných tabuliek .cube z flash disku

Panel má zabudovanú konverziu z logaritmického profilu na Rec.709 a okrem toho dokáže načítať až 32 vlastných tabuliek vo formáte .cube. Súbory sa uložia do koreňového adresára USB flash disku a nahrajú sa cez adaptér do USB konektora na zadnej strane. Cieľový vzhľad tak vidíte už počas natáčania, nie až v strižni.

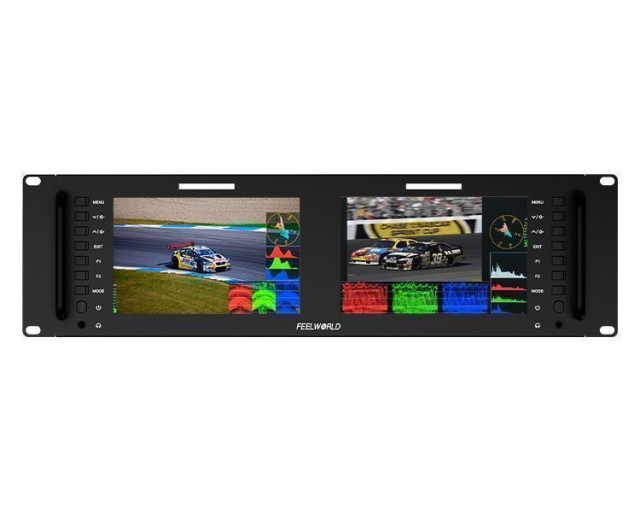

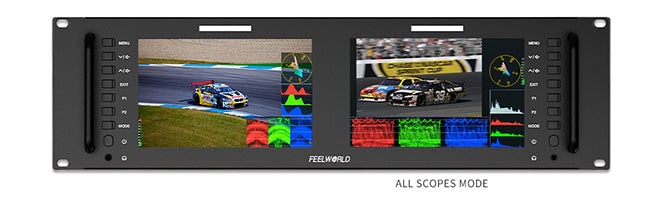

Súbor nástrojov zahŕňa waveform (RGB parade, YUV parade, Y parade), vektorskop, histogram jasu aj RGB, fázu a úroveň zvuku, peaking, zebru, falošné farby, zväčšenie, pixel to pixel, značky snímok a mriežku s deviatimi políčkami. Krivky je možné otvárať po jednej alebo všetky naraz jedným tlačidlom v režime All Scopes – v takom prípade nahradia samostatný a podstatne drahší merací prístroj.

Obe obrazovky sa nastavujú nezávisle, takže na jednej môže bežať čistý obraz a na druhej analýza signálu z tej istej kamery.

Časový kód zo signálu SDI

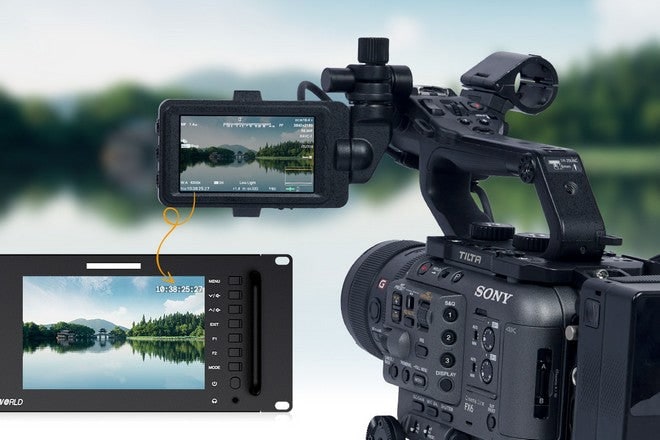

Na vstupe SDI dokáže panel čítať a zobrazovať časový kód typu LTC aj VITC, synchronizovaný s kamerou. V strižni sa tak konkrétny záber nájde rýchlo a presne, namiesto toho, aby sa hľadal prehrávaním — pri filmovej aj televíznej postprodukcii ide o úsporu, ktorá sa v priebehu celého projektu sčítava.

Kde sa s ním pracuje

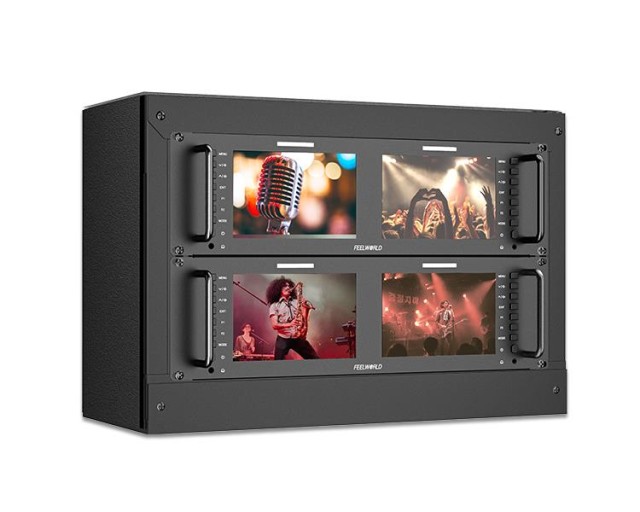

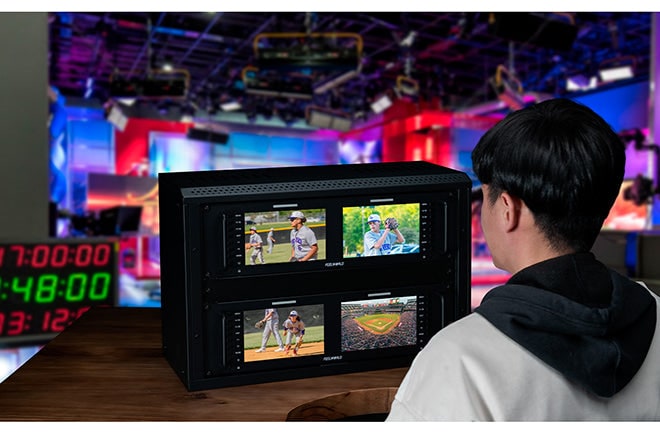

V vysielacej réžii sa panely umiestňujú nad sebou a slúžia na sledovanie viacerých kamerových vstupov naraz; vstavaný indikátor tally pritom neustále ukazuje, čo je vo vysielaní a čo sa nahráva.

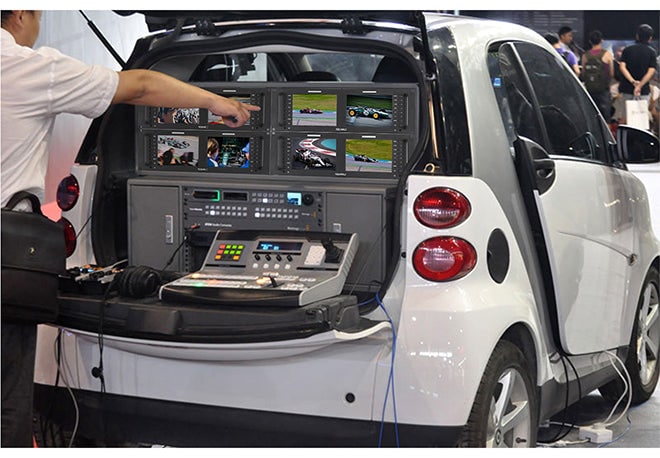

V mobilnom prenosovom vozidle rozhoduje priestor a spotreba energie. Model D71 PLUS je tenký, ľahký a spotrebuje maximálne 21 W, takže sa zmestí do rámu, kde by hlbší monitor prekážal. Okrem vysielania sa hodí aj do postprodukcie, na natáčacie pľace a do prenosných súprav, ktoré sa prepravujú lietadlom.
