Datavideo PTR-10 MARK II robotická otočná hlava

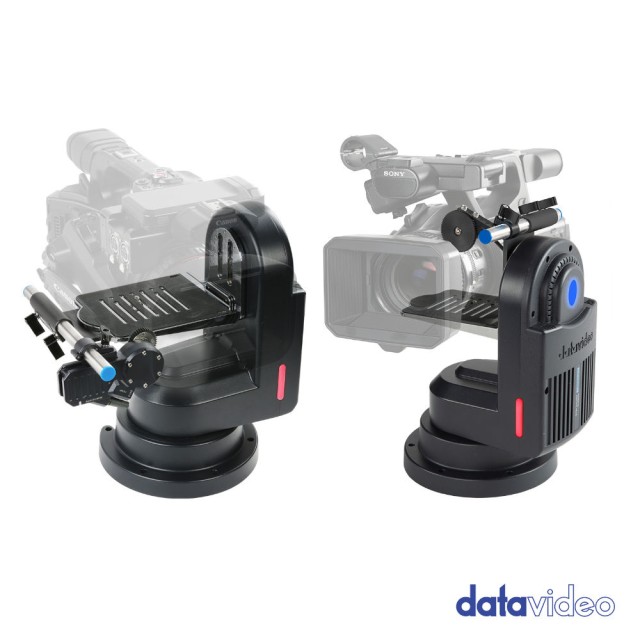

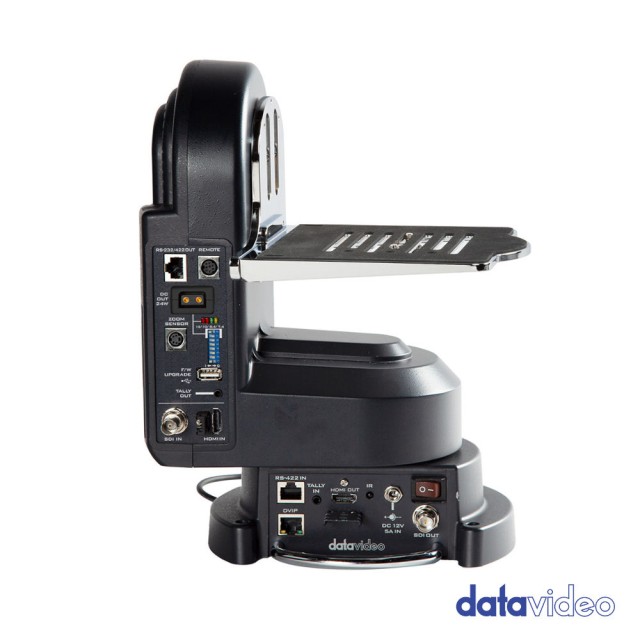

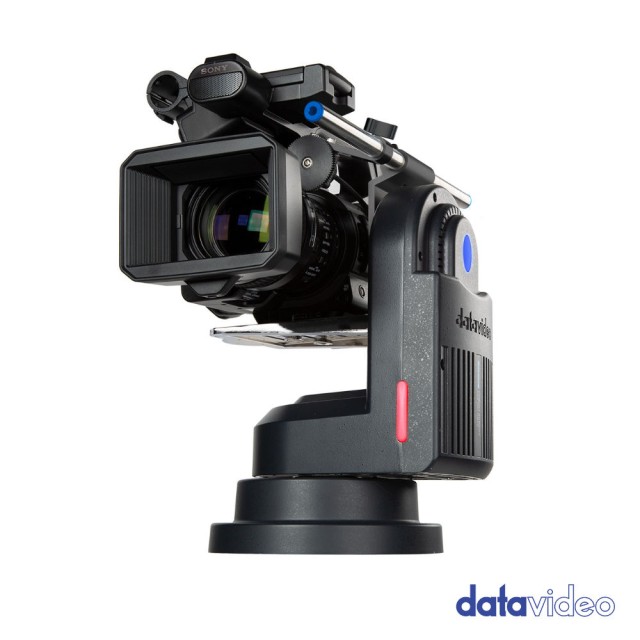

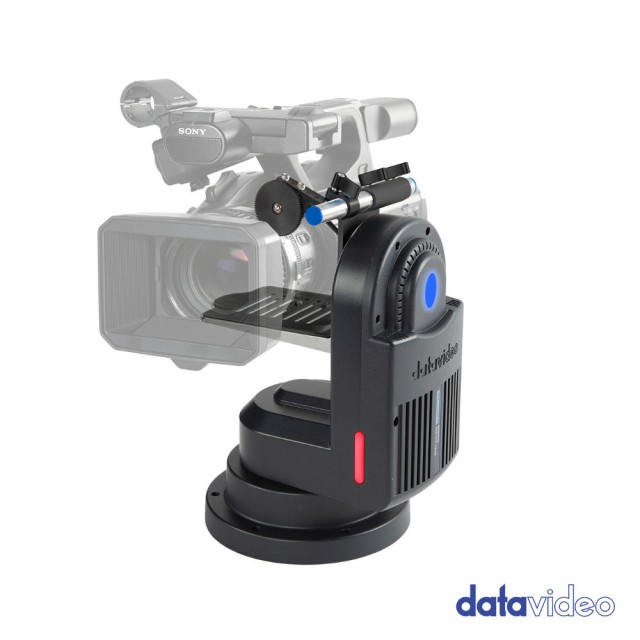

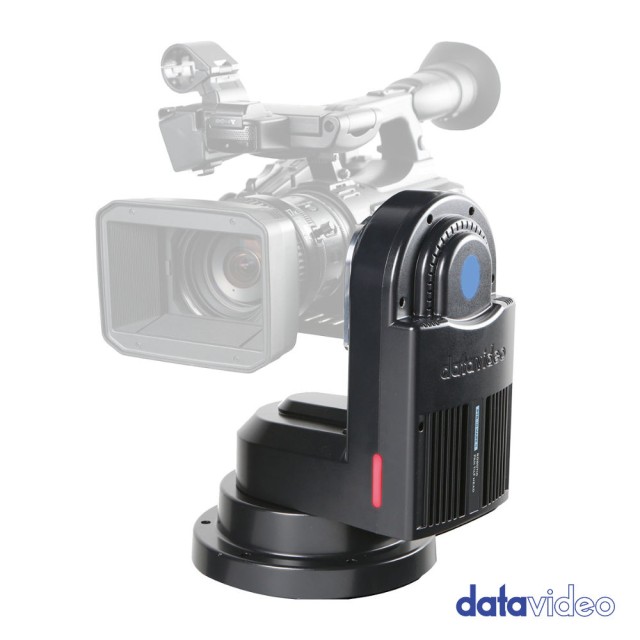

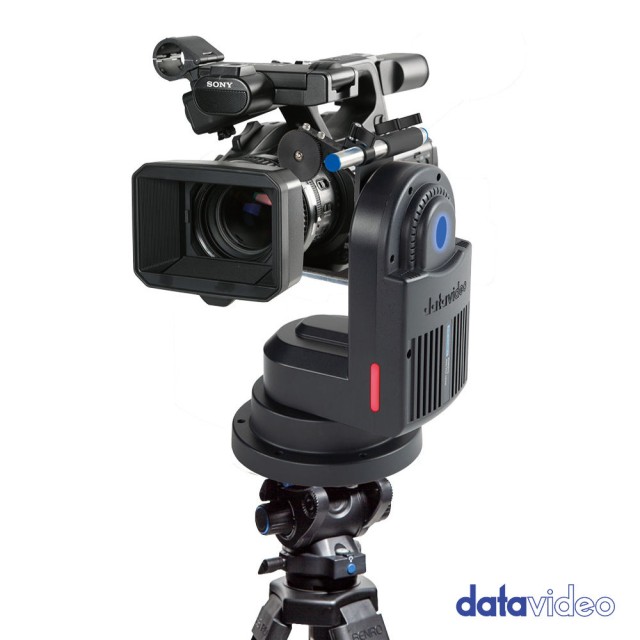

Datavideo PTR-10 MARK II premení malú videokameru alebo blokovú kameru na roboticky ovládanú kameru. Unesie zostavu s kamerou do 4 kg, ponúka otáčanie o 340° a náklon ±45° a prenáša obraz cez HDMI alebo SDI. Ovládať ju možno infračerveným ovládačom, protokolom Sony VISCA, RS-422 alebo DVIP; až 50 uložených polôh uľahčuje opakovanie záberov v štúdiu aj pri viackamerovej produkcii.

PTR-10 MARK II · DATAVIDEO

ROBOTICKÁ HLAVA PRE KAMERY DO 4 KG

PTR-10 MARK II na diaľku ovláda otáčanie a náklon kamery. Podporuje zaťaženie do 4 kg, pohyb 340°/±45° a až 50 uložených polôh; obraz prenáša cez HDMI alebo SDI.

Zaťaženie do 4 kgOtáčanie 340° · náklon ±45°Až 50 polôh

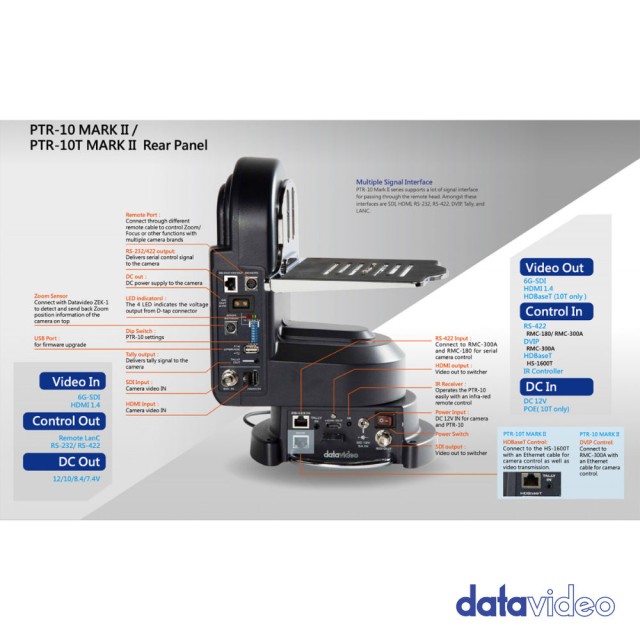

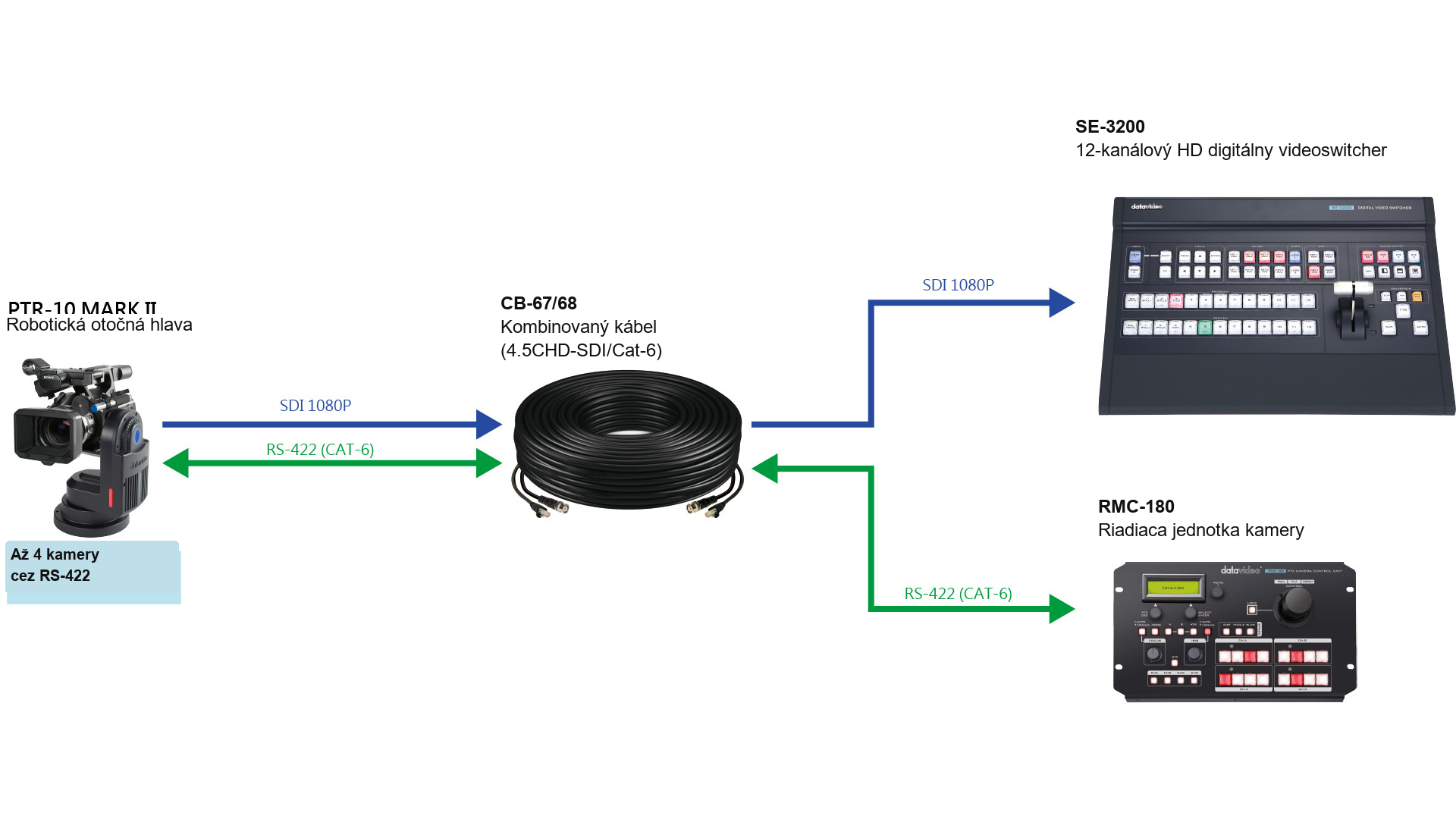

ZAPOJENIE OBRAZU A DIAĽKOVÉHO OVLÁDANIA

Schéma Datavideo zobrazuje výstup SDI z PTR-10 MARK II do prepínača SE-3200 a riadenie pohybu z jednotky RMC-180 cez RS-422. Pre túto trasu je znázornený kombinovaný kábel CB-67/CB-68.

OPAKOVATEĽNÉ POLOHY

Uložte až 50 polôh otáčania a náklonu a vyvolajte ich z IR ovládača alebo kompatibilnej riadiacej jednotky.

NAPÁJACÍ VÝSTUP PRE KAMERU

Voliteľný výstup DC poskytuje 7,4 / 8,4 / 10 / 12 V pri maximálne 24 W. Vstupné napájanie hlavy je 12–18 V; odber závisí od toho, či napája aj kameru.

OVLÁDANIE ZOOMU SO SÚPRAVOU ZEK-1

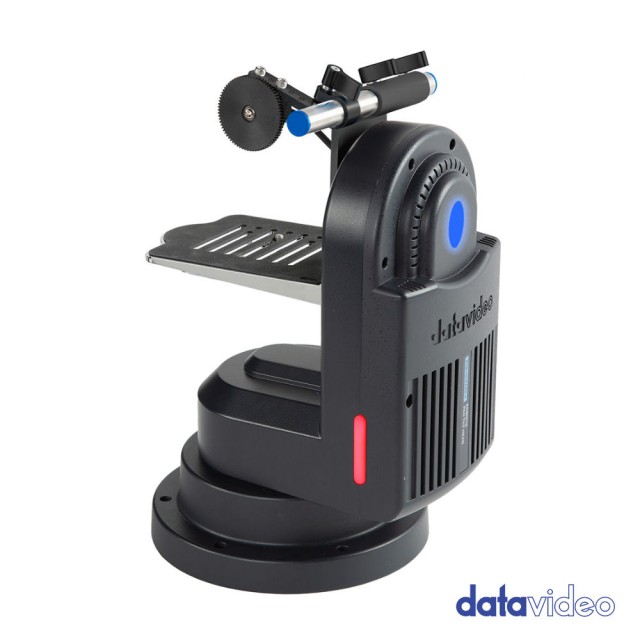

Samostatne predávaná súprava ZEK-1 sníma pohyb kompatibilného zoomovacieho krúžku a umožňuje ukladať a vyvolávať polohy zoomu.

Návod na obsluhu PTR-10 MARK II (PDF)
