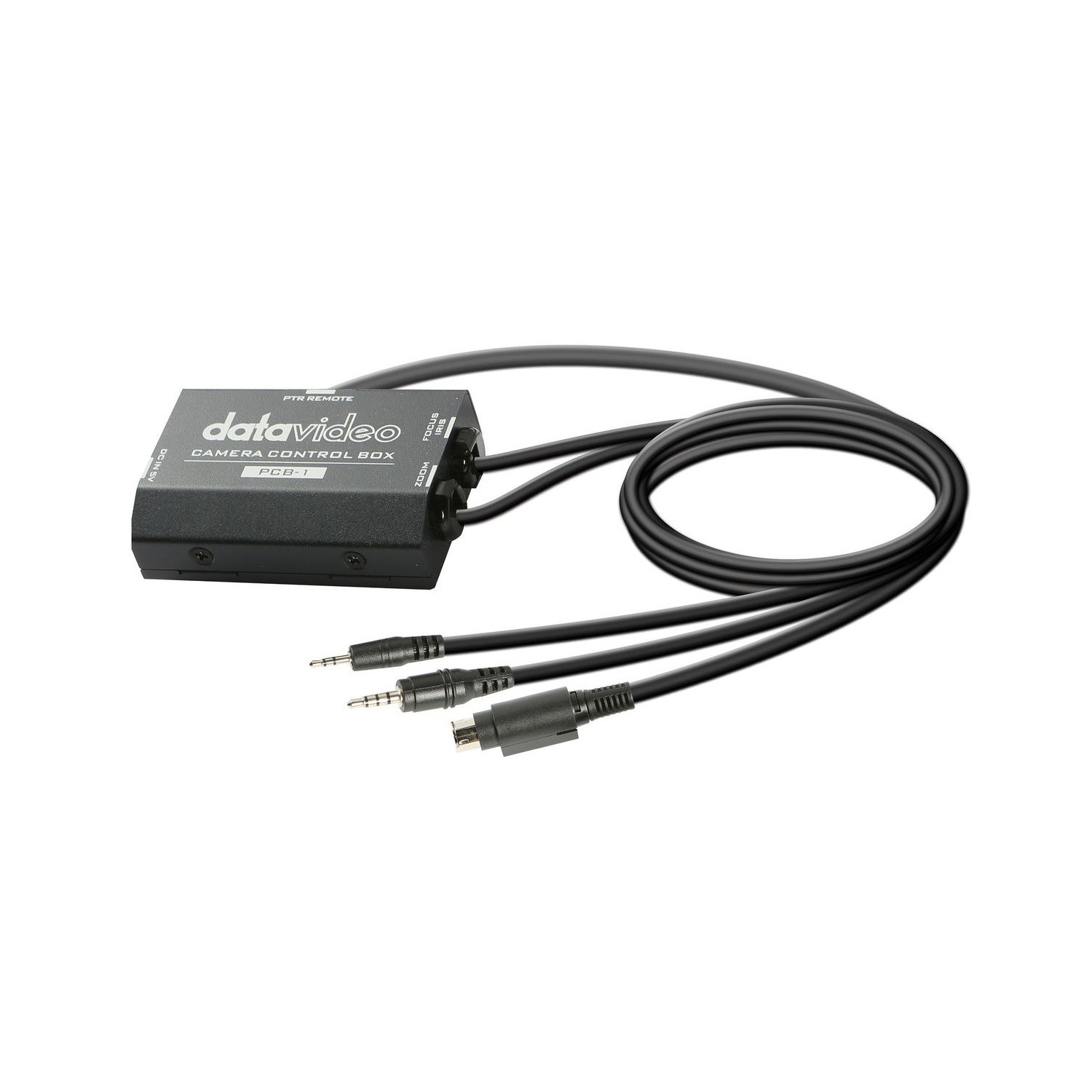

Datavideo PCB-1 riadiaca jednotka kamery

Datavideo PCB-1 prepája hlavu PTR-10 alebo PTR-10T Mark II s kompatibilnou dvojportovou kamerou Panasonic. V zostave možno na diaľku ovládať zoom, zaostrenie a clonu. PCB-1 je kompatibilný s modelmi Panasonic AG-UX180MC, AG-HPX265 a AG-HPX255; výstup kamery musí byť nastavený do režimu Pana 2 Port. Ovládanie zostavy podporujú jednotky Datavideo RMC-180 Mark II a RMC-300A aj infračervený diaľkový ovládač pripojený k hlave PTR.

Jednotka sa k hlave PTR pripája 8-pinovým konektorom mini-DIN. Na ovládanie kamery používa 2,5 mm jack pre zoom a 3,5 mm jack pre zaostrenie a clonu. Napája sa 5 V cez micro USB; s hlavou PTR-10 Mark II môže využívať jej napájanie. Samotný box váži 135 g a bez káblov má rozmery 85,9 × 45,7 × 20,3 mm.

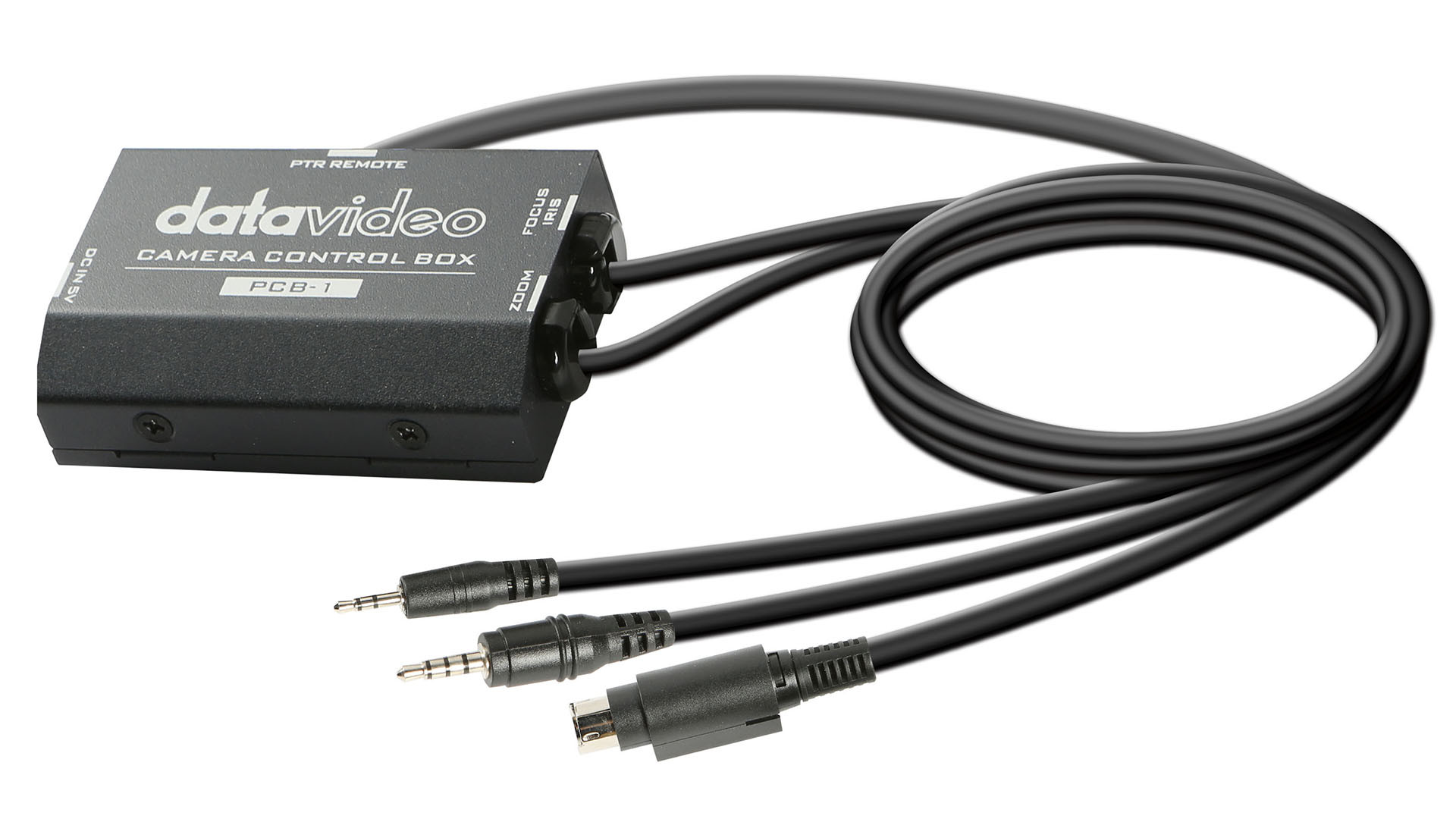

Diaľkové ovládanie kamery z hlavy PTR

Datavideo PCB-1 prepojí kompatibilnú kameru Panasonic s hlavou PTR a umožní diaľkové ovládanie zoomu, zaostrenia aj clony. Podporuje modely AG-UX180MC, AG-HPX265 a AG-HPX255 v režime Pana 2 Port; zostavu ovládate jednotkami RMC-180 Mark II, RMC-300A alebo infračerveným ovládačom.

K hlave PTR vedie 8-pinový konektor mini-DIN. Dva výstupy jack s priemerom 2,5 mm a 3,5 mm prenášajú povely pre zoom, zaostrenie a clonu. Jednotka váži 135 g; napája sa 5 V cez micro USB alebo z hlavy PTR-10 Mark II.

3 kompatibilné modely135 g

Zapojenie do kamerovej zostavy

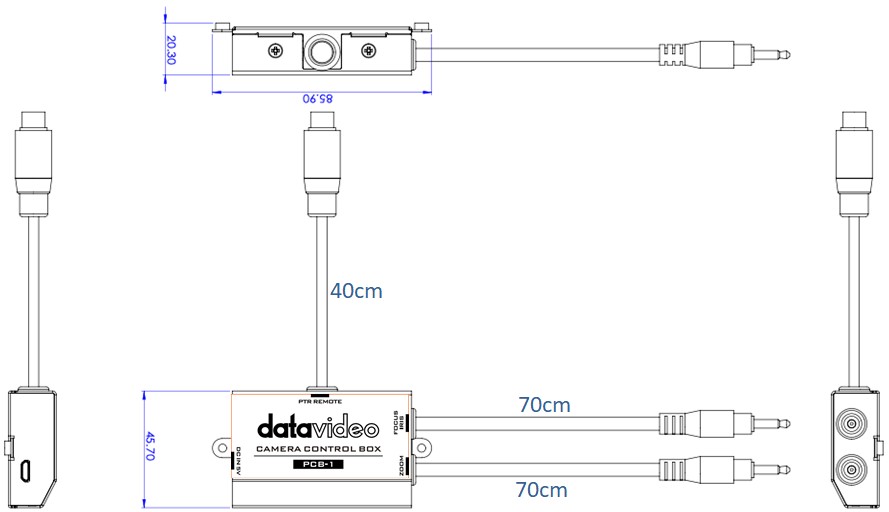

Schéma zobrazuje tri pevne pripojené káble: 8-pinový mini-DIN k hlave PTR (40 cm), 2,5 mm jack na zoom (70 cm) a 3,5 mm jack na zaostrenie a clonu (70 cm). Výstup kamery na diaľkové ovládanie musí byť nastavený do režimu Pana 2 Port.
