Datavideo DDC-4012H DC-DC menič napätia

+2
  • POSLEDNÝ KUS
Kód tovaru: 2600-3011

Datavideo DDC-4012H prevádza jednosmerné napájanie 15–50 V na stabilizovaný výstup pre kameru alebo iné AV zariadenie. Prepínačom zvolíte 7,2 V, 8,4 V alebo 12 V; pri maximálnom zaťažení poskytuje až 4 A / 48 W. Napájací vstup tvorí 4-pinový konektor XLR, výstup je možné pripojiť cez 4-pinový XLR alebo 5,5 mm DC konektor. Menič je kompatibilný…

Viac informácií

258 € s DPH 209.76 € bez DPH
Pridať do porovnania História cien
Osobné prevzatie do 90 minút
Dostupné k prevzatiu: dnes
Skladom 1 ks
Bratislava 1 ks
Kód tovaru:
2600-3011
Pridať do porovnania História cien

Najlepšie príslušenstvo pre Datavideo DDC-4012H DC-DC menič napätia

Datavideo CB-23H, 50 m

  • Doprava zdarma
Datavideo CB-23H je 50 m dlhý kábel so štyrmi funkciami pre mobilné videoréžie a
491 €
7-14 dní

Datavideo CB-22H, 30 m

Datavideo CB-22H je 30 m dlhý kábel „všetko v jednom“ na prepojenie kamery s mobilným
343 €
7-14 dní
Popis produktu ŠPECIFIKÁCIE OBSAH BALENIA

Popis produktu

Datavideo DDC-4012H prevádza jednosmerné napájanie 15–50 V na stabilizovaný výstup pre kameru alebo iné AV zariadenie. Prepínačom zvolíte 7,2 V, 8,4 V alebo 12 V; pri maximálnom zaťažení poskytuje až 4 A / 48 W. Napájací vstup tvorí 4-pinový konektor XLR, výstup je možné pripojiť cez 4-pinový XLR alebo 5,5 mm DC konektor. Menič je kompatibilný so systémom Datavideo PD-6 a káblami CB-22H (30 m) alebo CB-23H (50 m).

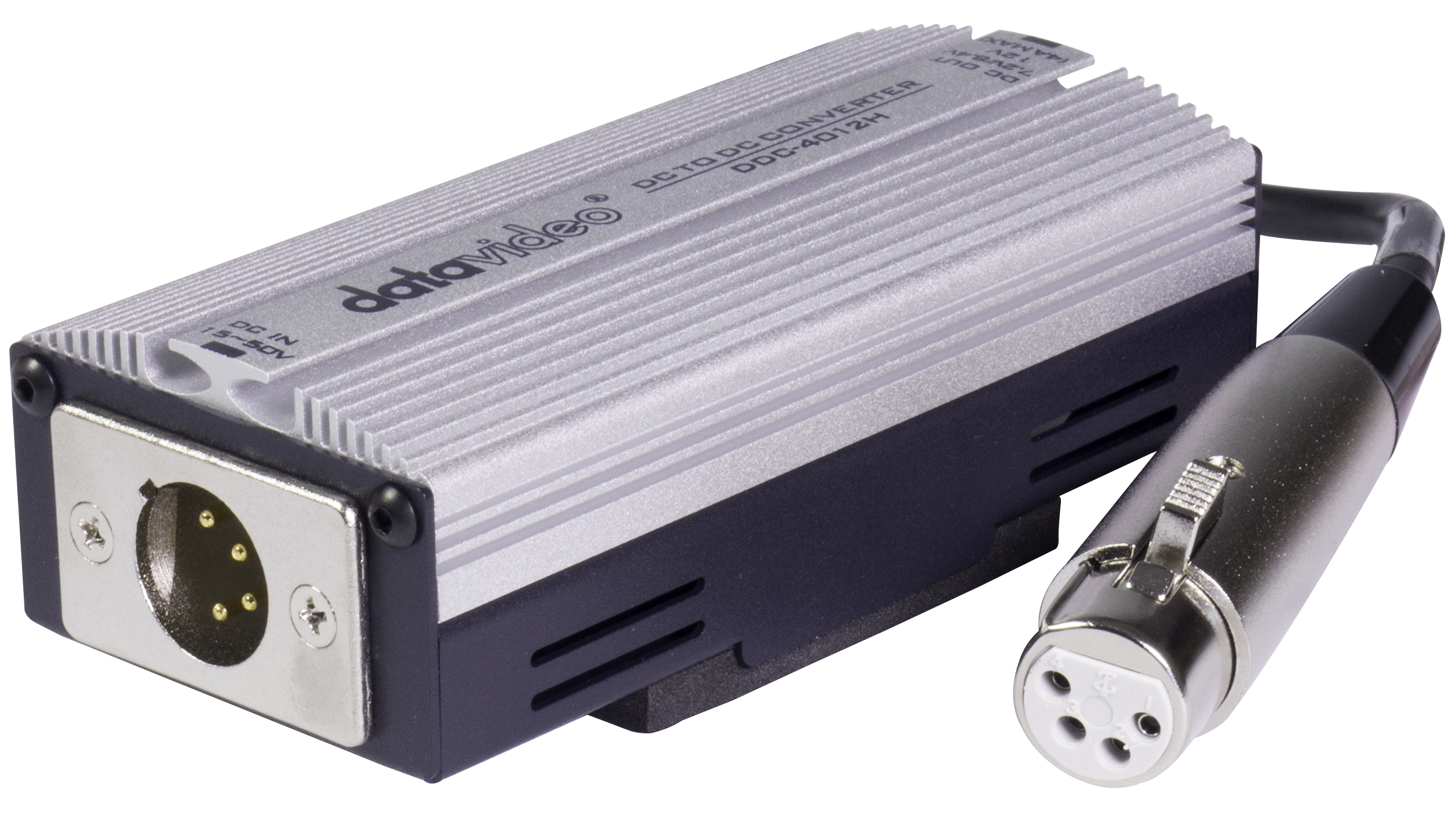

Radový menič napätia Datavideo DDC-4012H s káblovým vstupom a výstupmi

Napájanie podľa typu zariadenia

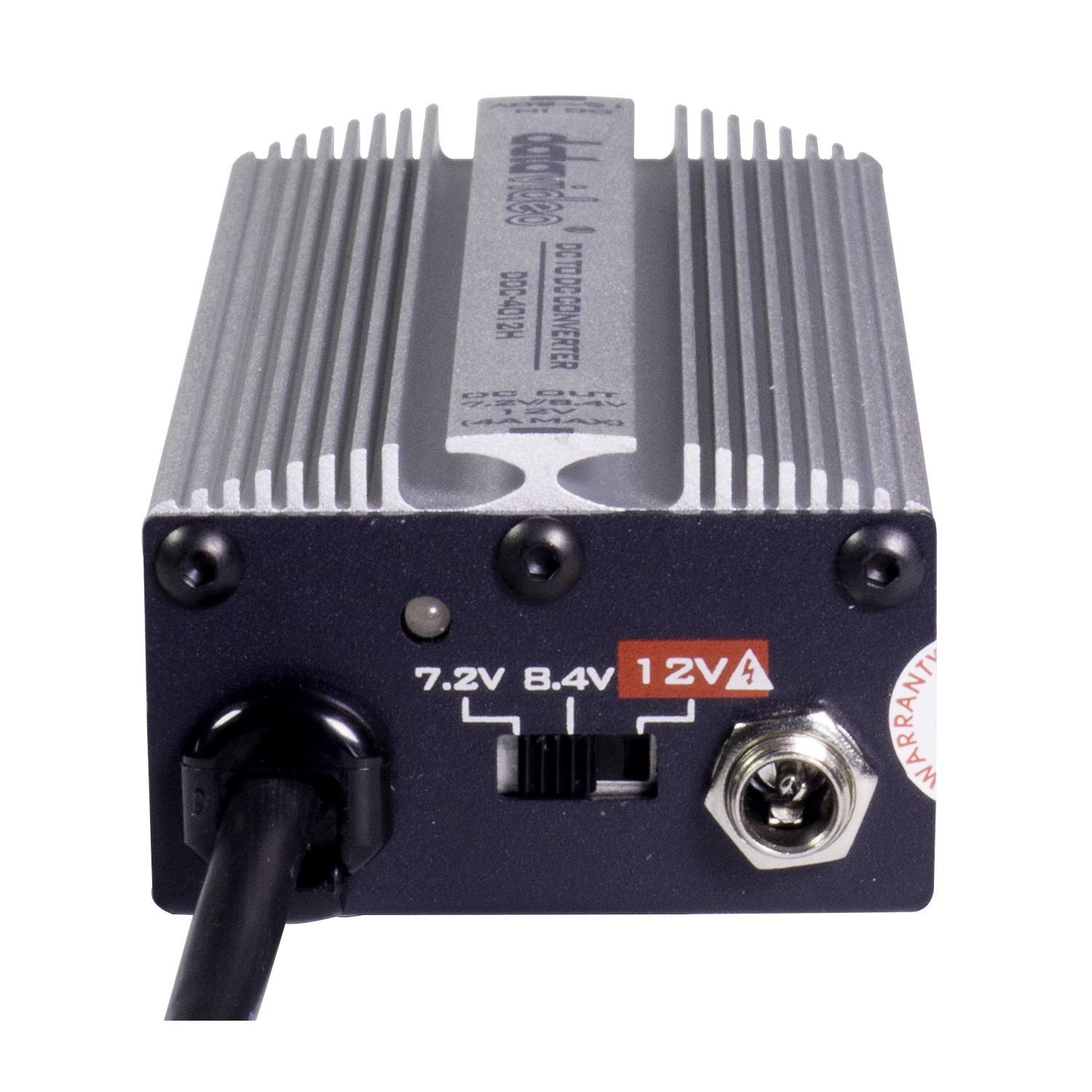

Jeden menič pokrýva tri bežné napätia pre kamerovú a AV techniku. Prepínač na tele zariadenia nastavuje 7,2 V, 8,4 V alebo 12 V; farebná LED dióda potvrdzuje výber.

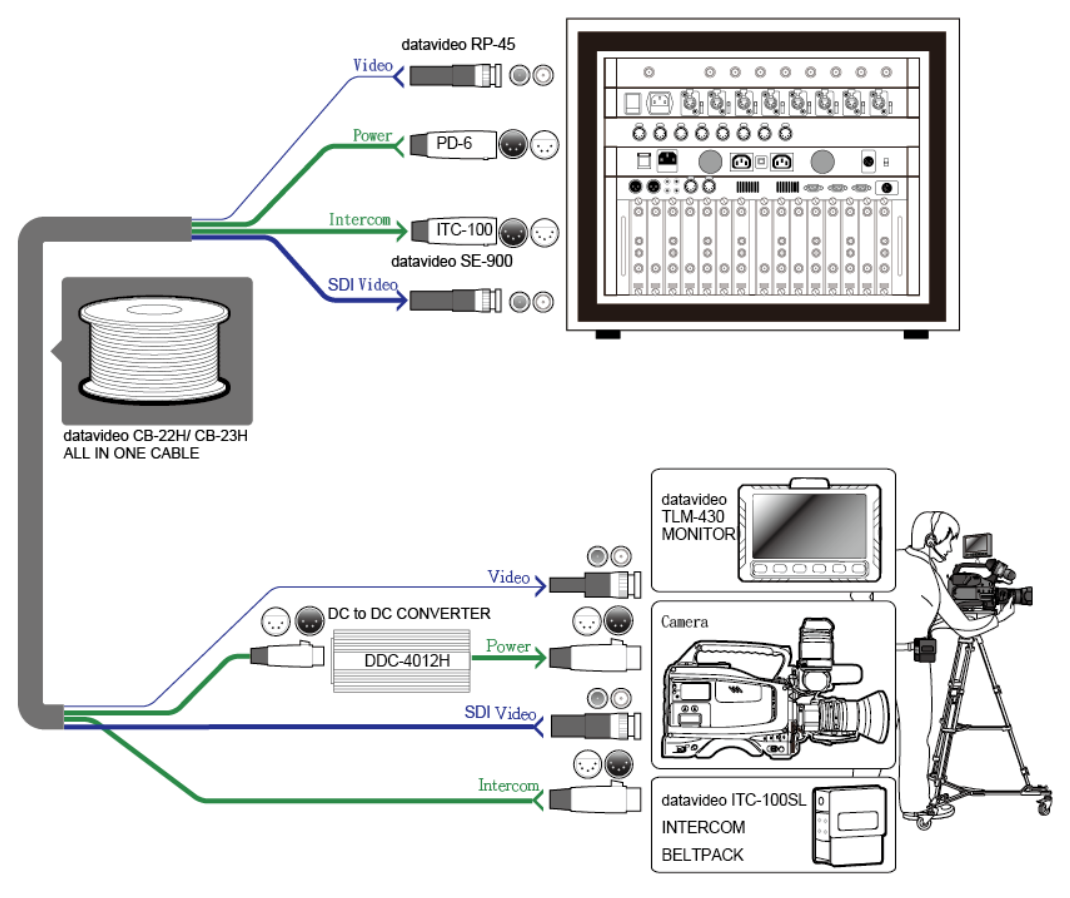

Schéma Datavideo: rozvod napájania, obrazu SDI a interkomu zo systému PD-6 cez kábel CB-22H alebo CB-23H, menič DDC-4012H a kamera

Napájanie kamery zo systému Datavideo PD-6

V spojení s rozvodnou jednotkou PD-6 a káblom CB-22H alebo CB-23H prevádza DDC-4012H napájaciu vetvu pre kameru. Schéma zapojenia znázorňuje súčasné vedenie napájania, obrazu SDI a interkomu v rámci jednej viac kamerovej zostavy.

Kábel CB-22H má dĺžku 30 m a kábel CB-23H 50 m. Konkrétne výstupné napätie zvoľte podľa požiadaviek pripojeného zariadenia.

Schéma znázorňuje samostatné trasy napájania, obrazu SDI a interkomu.

Regulovaný výstup a ochrana

Vstupné napätie 15–50 V DC menič prevádza na zvolené hodnoty 7,2 / 8,4 / 12 V DC s toleranciou ±3 %. Ochrana proti preťaženiu sa po odstránení poruchy automaticky obnoví.

Dve možnosti pripojenia výstupu

Zariadenie pripojíte cez 4-pinovú výstupnú zásuvku XLR alebo 5,5 mm DC konektor. DDC-4012H má stupeň krytia IP20 a nie je odolný voči vode ani poveternostným vplyvom; odporúča sa použitie v interiéri.

OBSAH BALENIA

  • 1× Datavideo DDC-4012H, sériový menič DC-DC s integrovaným 1 m káblom

ŠPECIFIKÁCIE

  • Typ: sériový menič napätia DC-DC
  • Vstupné napätie: 15–50 V DC
  • Vstupný konektor: 4-pinový XLR samec
  • Výstupné napätie: 7,2 V / 8,4 V / 12 V DC, voliteľné prepínačom
  • Výstupné konektory: 4-pinový XLR samica alebo 5,5 mm DC konektor
  • Maximálny výstupný prúd: 4 A
  • Menovitý výkon: 48 W
  • Tolerancia výstupného napätia: ±3 %
  • Účinnosť (typ.): až 85 %
  • Zvlnenie a šum (max.): <400 mV
  • Ochrana proti preťaženiu: pri 105–150 % menovitého výstupného výkonu; automatické obnovenie po odstránení poruchy
  • Indikácia napätia: červená 12 V, oranžová 8,4 V, zelená 7,2 V
  • Integrovaný kábel: UL 2464, 18 AWG, dĺžka 1 m
  • Rozmery (D × Š × V): 115 × 50 × 35 mm
  • Hmotnosť: približne 0,3 kg
  • Prevádzková teplota: 0 až 40 °C
  • Prevádzková vlhkosť: 10–90 %, bez kondenzácie
  • Podmienky skladovania: −40 až +85 °C, 10–95 % relatívnej vlhkosti
  • Stupeň krytia: IP20; nie je vodovzdorný ani odolný voči poveternostným vplyvom, odporúča sa používať v interiéri
Parametre

Parametre

Výrobca: Datavideo
Kategória: Napájacie zdroje

Hlavné parametre

Výstup zdroja4 pin XLR · Výstup 12 V · 5,5 mm DC konektor · 7,2 V DC · 8,4 V DC · 4 A · 48 W
