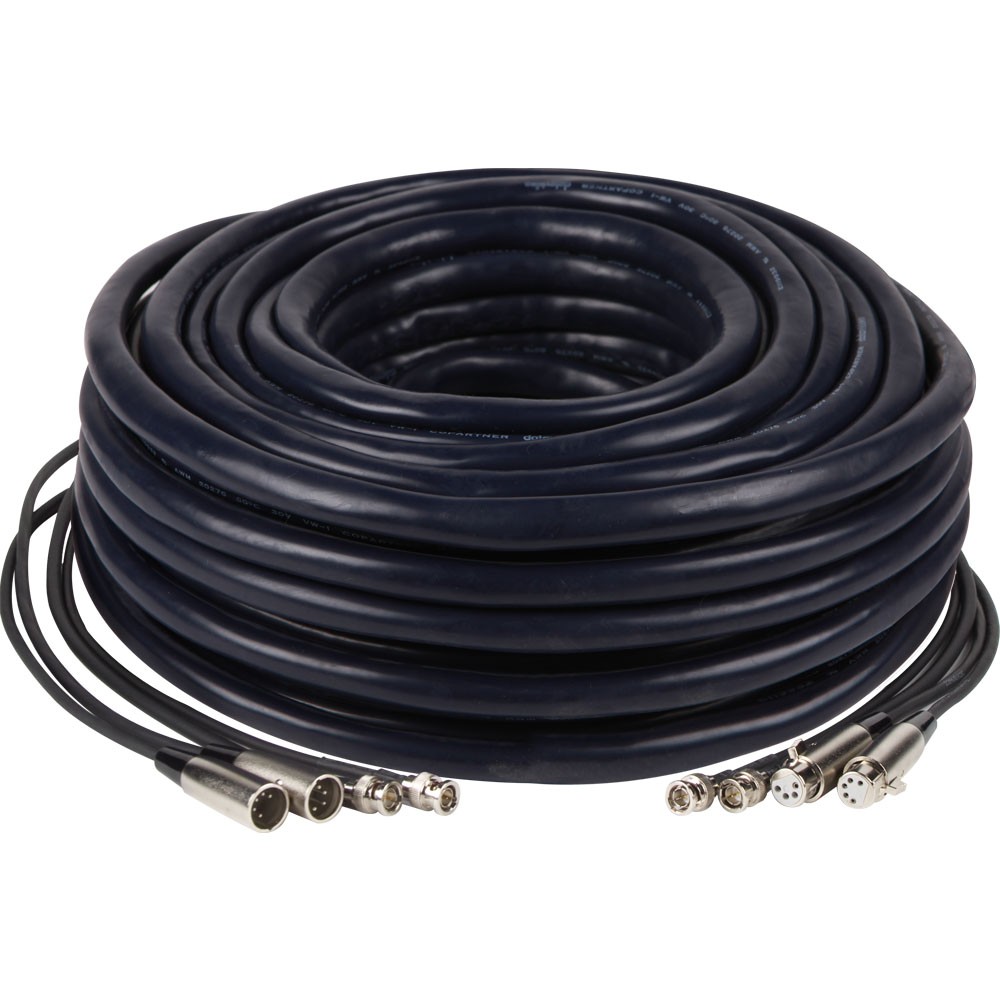

Datavideo CB-22H, 30 m

Datavideo CB-22H je 30 m dlhý kábel „všetko v jednom“ na prepojenie kamery s mobilným štúdiom alebo obrazovým mixážnym pultom. V jednom zväzku vedie napájanie, interkom a tally, hlavný obraz HD/SD-SDI aj kompozitný spätný obraz pre náhľad obsluhy. Je vhodný pre zostavy Datavideo OBV a mobilné štúdiá; podporuje prenos HD/SD-SDI až do 1080i.

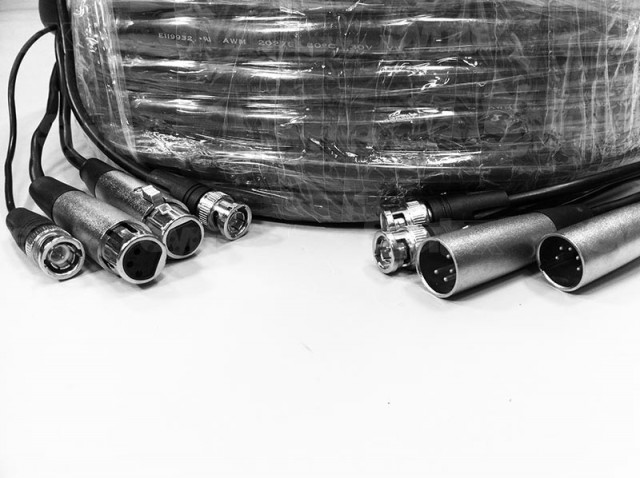

• 1× 4-pinový napájací kábel XLR
• 1× 5-pinový prenosový kábel XLR pre interkom a tally
• 1× koaxiálny kábel 1,5C-2V, 75 Ω, pre hlavné video
• 1× koaxiálny kábel 1,5C-2V, 75 Ω, pre spätné video

JEDEN KÁBEL PRE ŠTYRI SIGNÁLOVÉ VETVY

CB-22H vedie medzi kamerou a mobilným štúdiom napájanie, interkom s tally, hlavný obraz aj spätný obraz. Jediný 30 m zväzok zjednodušuje zapojenie kamerového stanovišťa.

30 mHD/SD-SDI až do 1080i4 signálové vetvy

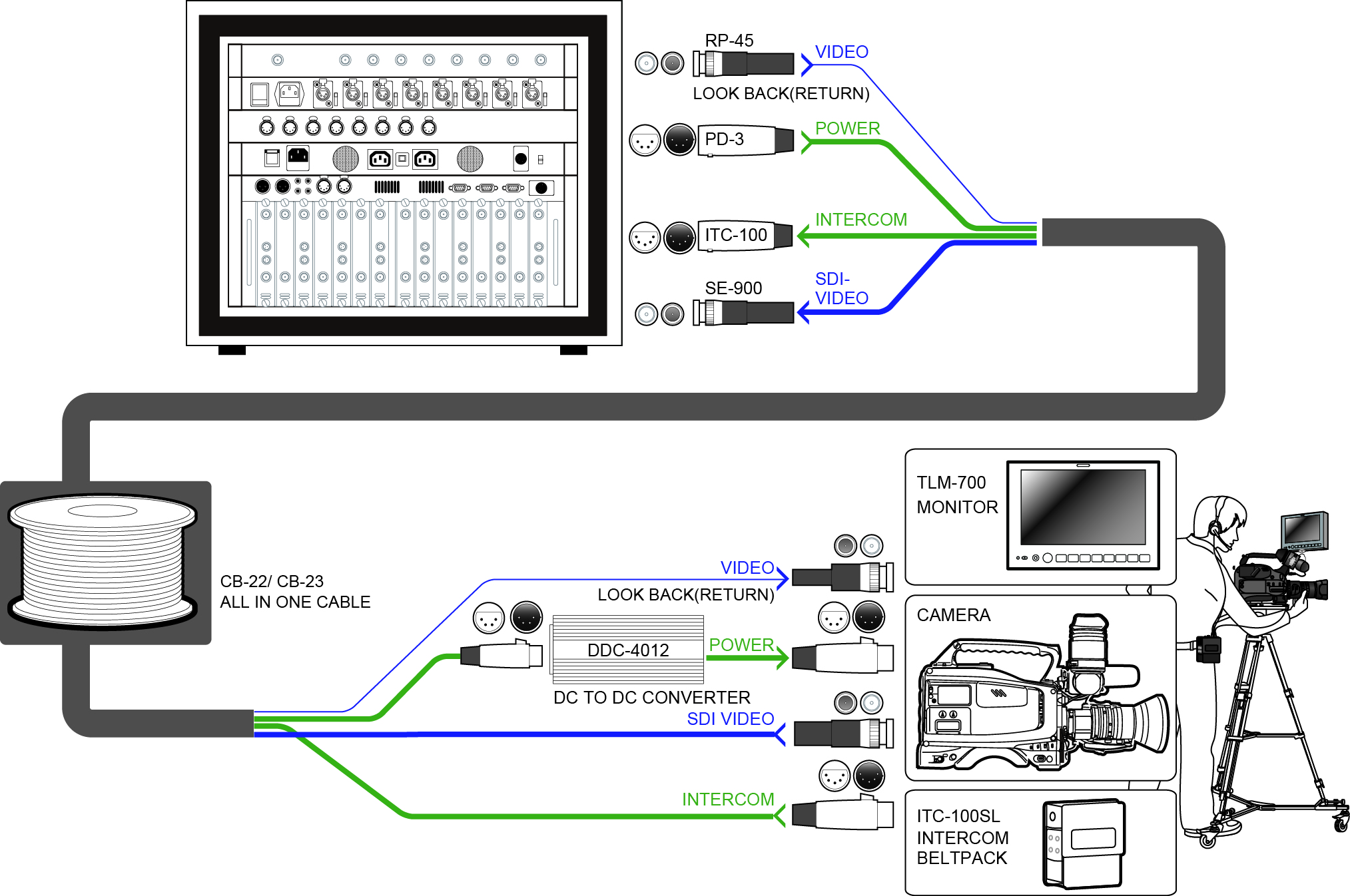

ŠTYRI VEDENIA V JEDNOM ZVÄZKU

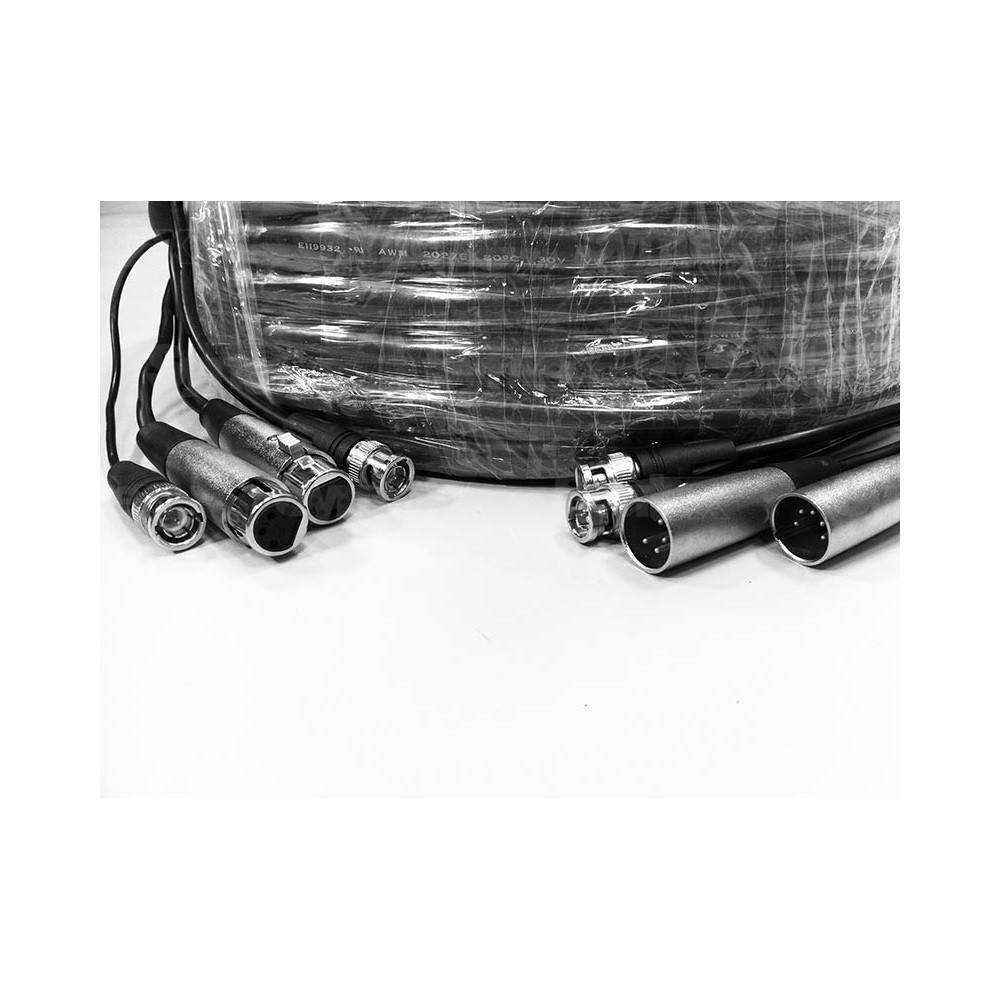

Samostatné vedenia zabezpečujú 4-pinové napájanie XLR, 5-pinový interkom/tally XLR, 75Ω BNC pre hlavné HD/SD-SDI video a druhý 75Ω BNC pre kompozitný spätný obraz. Operátor tak môže sledovať spätný signál na monitore, zatiaľ čo kamera zostáva prepojená so štúdiovým systémom.

30 m · HD/SD-SDI až do 1080i · 4 signálové vetvy

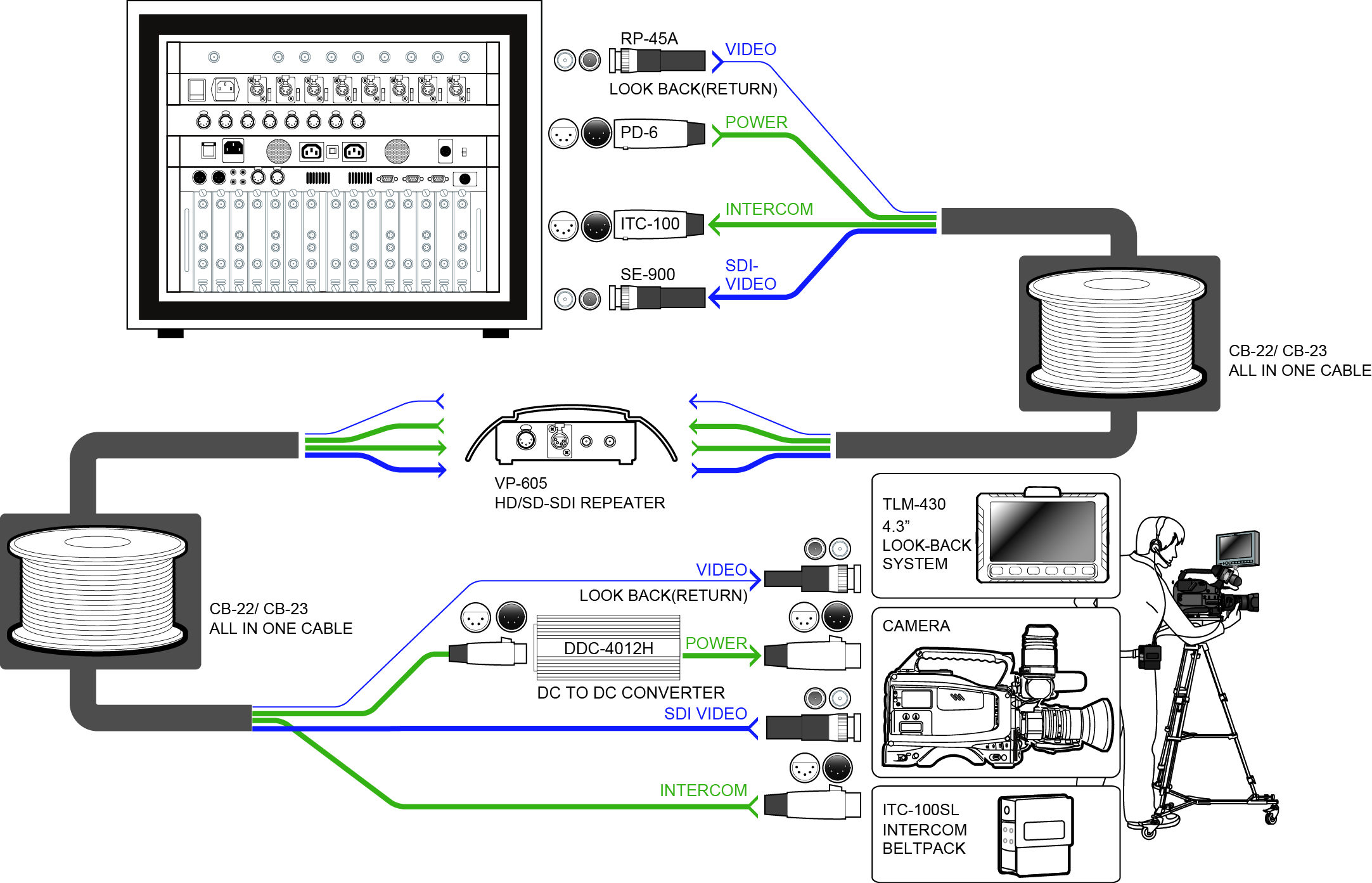

ZAPOJENIE S OPAKOVAČOM VP-605H

Kábel CB-22H je kompatibilný s napájacou jednotkou PD-6, prevodníkom DDC-4012H a opakovačom VP-605H. Kábel CB-22 bez označenia H je určený pre zariadenia PD-3, DDC-2512 a DDC-4012, nie pre PD-6.

VP-605H · DDC-4012H · CB-22H
