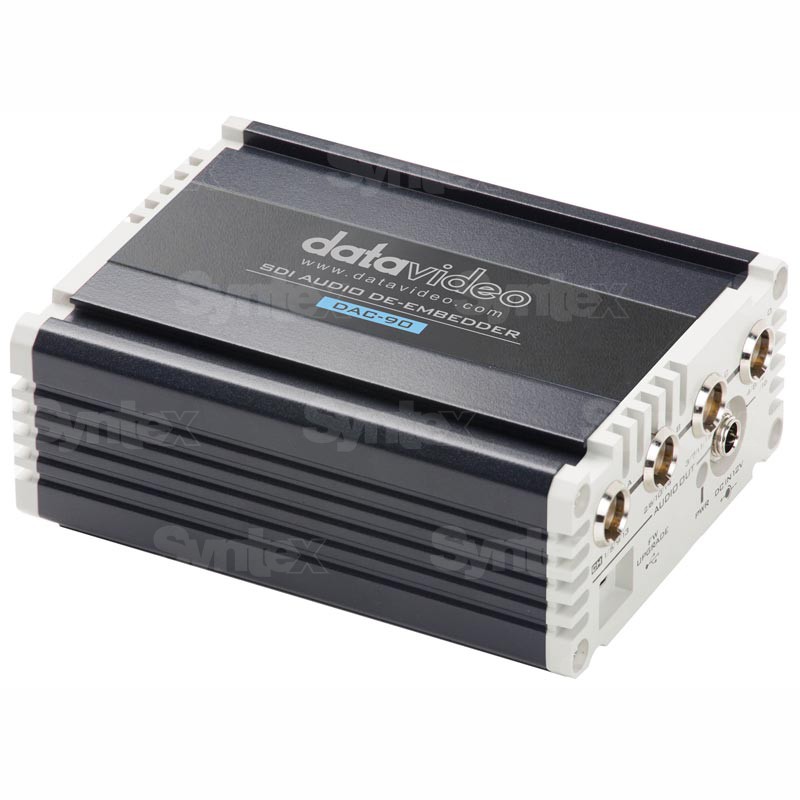

Datavideo DAC-90 oddeľuje zo signálu 3G/HD/SD-SDI až štyri vybrané analógové zvukové rozhrania z celkovo šestnástich vložených kanálov. Zvuk prenáša cez štyri symetrické výstupy mini XLR; priechodný výstup SDI s reclockingom zároveň zachová obrazovú trasu do nadväzujúcej techniky. Pomocou prepínačov DIP si vyberiete skupinu zvukových kanálov aj úroveň SMPTE alebo EBU. DAC-90 tak umožňuje priviesť samostatný zvuk do monitorov, rekordérov alebo mixážneho pultu priamo z produkčného signálu SDI.
De-embedder zvuku SDI
Oddelenie zvuku vloženého v SDI
Odveďte vybranú skupinu zvukových kanálov zo zdroja 3G/HD/SD-SDI do analógovej techniky; pritom reclockovaný priechodný výstup posiela obraz ďalej do nadväzujúceho zariadenia.
16 vložených kanálov4 symetrické výstupy mini XLR3G / HD / SD-SDI
Zachovajte priechodnú trasu SDI

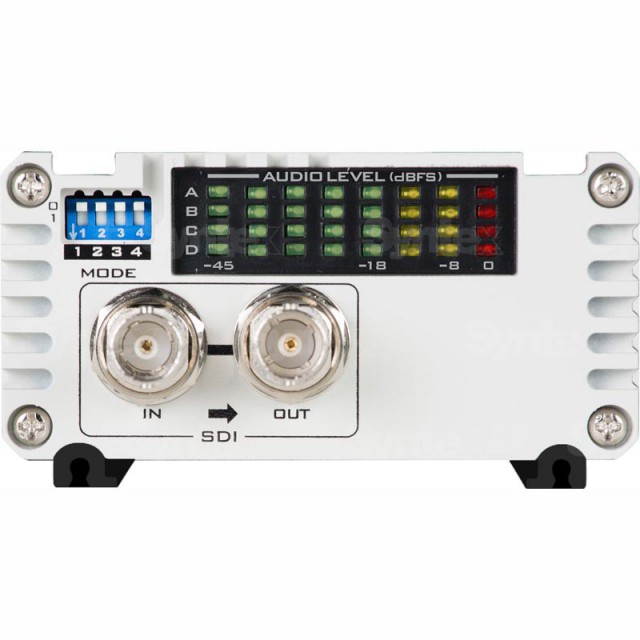

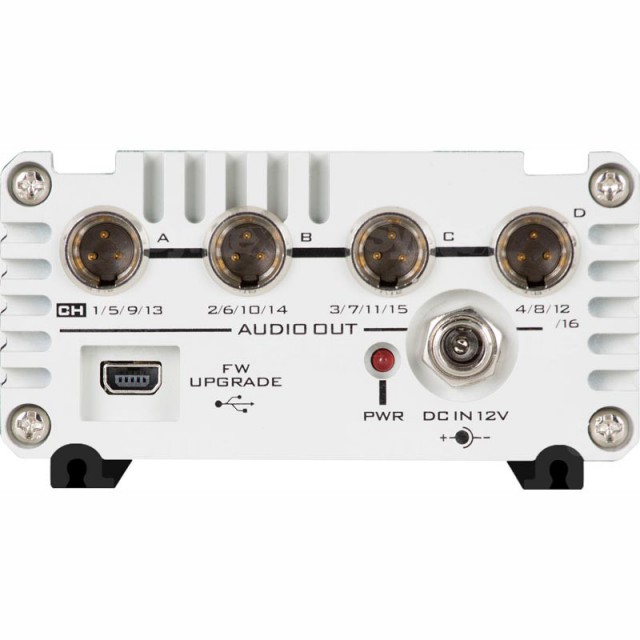

Jeden zdroj 3G/HD/SD-SDI pripojíte k vstupu BNC a obraz pošlete ďalej cez reclockovaný výstup BNC. Samostatný zvuk je k dispozícii na štyroch symetrických výstupoch mini XLR, takže monitory, rekordér alebo mixážny pult môžu prijímať analógové signály bez prerušenia obrazovej trasy.
Zariadenie podporuje formáty SDI až do rozlíšenia 1080p pri 50/60 snímkach za sekundu a vstupný formát rozpozná automaticky.
Vyberte skupinu kanálov aj úroveň
Signál SDI môže obsahovať šestnásť vložených zvukových kanálov. Pomocou vstavaných prepínačov DIP priradíte k štyrom analógovým výstupom jednu zvolenú skupinu po štyroch kanáloch.
Úroveň SMPTE alebo EBU si vyberiete podľa pripojenej zvukovej techniky. Indikátory na prednom paneli zobrazujú úroveň všetkých štyroch výstupov počas nastavovania aj prevádzky.
OBSAH BALENIA
SDI audio de-embedder Datavideo DAC-90 ×1
Napájací adaptér AD Switch DC 12 V ×1
Kábel mini XLR na XLR samec ×2
ŠPECIFIKÁCIE
Funkcia: Oddelenie zvuku vloženého v SDI do analógových výstupov
SDI vstup: 1× 3G/HD/SD-SDI, BNC
Priechodný výstup SDI: 1× reclockovaný 3G/HD/SD-SDI, BNC
Zvukové kanály: Voliteľné skupiny po štyroch z celkového počtu 16 vložených kanálov
Datavideo DAC-90 je profesionálny SDI audio de-embedder určený na extrakciu zvuku zo signálu SDI do analógových výstupov XLR a RCA. Pre optimálnu integráciu do produkčných systémov je vhodné doplniť ho zariadením na synchronizáciu zvuku, štúdiovým monitorovaním a profesionálnymi montážnymi prvkami.
Spracovanie zvuku a synchronizácia – zariadenia na úpravu a synchronizáciu de-embedovaného zvuku s obrazom.
