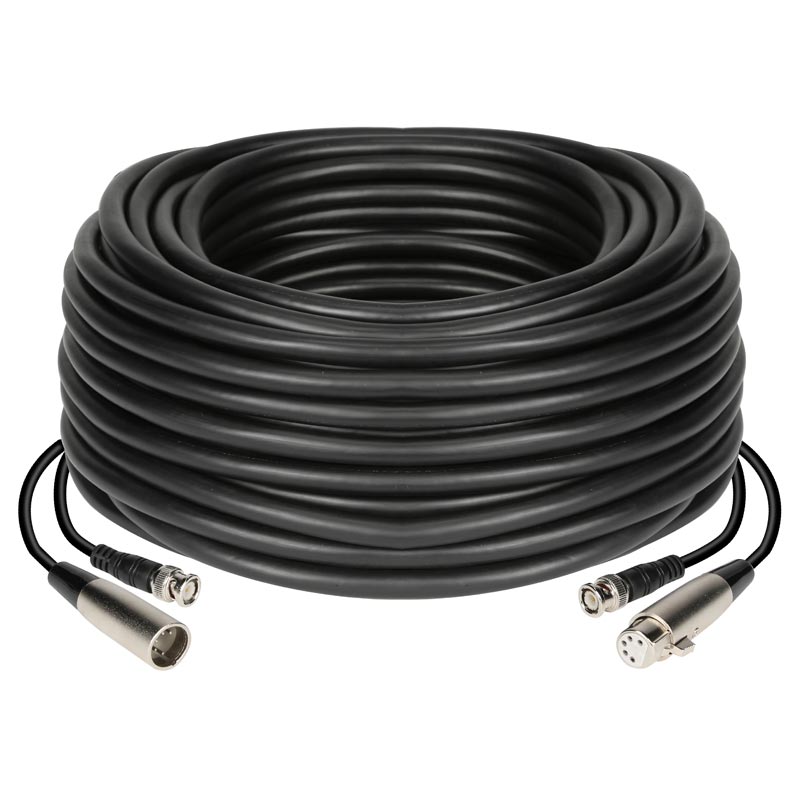

Datavideo CB-46 HD/SD 30 m kábel 2 v 1 (HD-SDI/ITC)

Datavideo CB-46 je kombinovaný kábel s dĺžkou 30 m určený na prepojenie kamerového stanovišťa s kompatibilným mobilným alebo prenosným videostudiom Datavideo. Dve integrované linky prenášajú obraz HD/SD-SDI cez konektor BNC 75 Ω a interkom/tally cez 5-pinový konektor XLR, takže medzi kamerou a produkčným stanovišťom nie je potrebné viesť každý z týchto signálov samostatným káblom. Kábel podporuje prenos videa až do rozlíšenia 1080i; pre prenos 1,5G SDI použite kompatibilný opakovač Datavideo, napríklad VP-633, VP-634 alebo VP-781.

Dve signálové cesty v jednom kábli

CB-46 prepája kamerové stanovište s kompatibilným mobilným alebo prenosným videostudiom Datavideo. V jednom 30 m kábli vedie obraz HD/SD-SDI cez BNC a interkom s tally cez 5-pinový XLR.

Dve samostatné linky znižujú počet káblových trás medzi kamerou a réžiou.

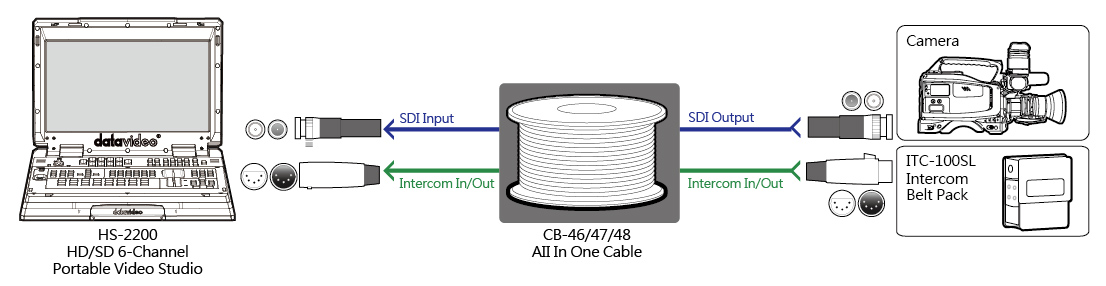

Zapojenie kamerového stanovišťa

Schéma znázorňuje vedenie obrazu a interkomu s tally medzi kamerou a produkčným stanovišťom. CB-46 prenáša HD/SD-SDI až do 1080i. Na prenos 1,5G SDI je potrebný kompatibilný opakovač Datavideo VP-633, VP-634 alebo VP-781.

Hlavný obraz: HD/SD-SDI · BNC 75 ΩInterkom a tally: 5-pinový XLRAž 1080i · 1,5G SDI s opakovačom
