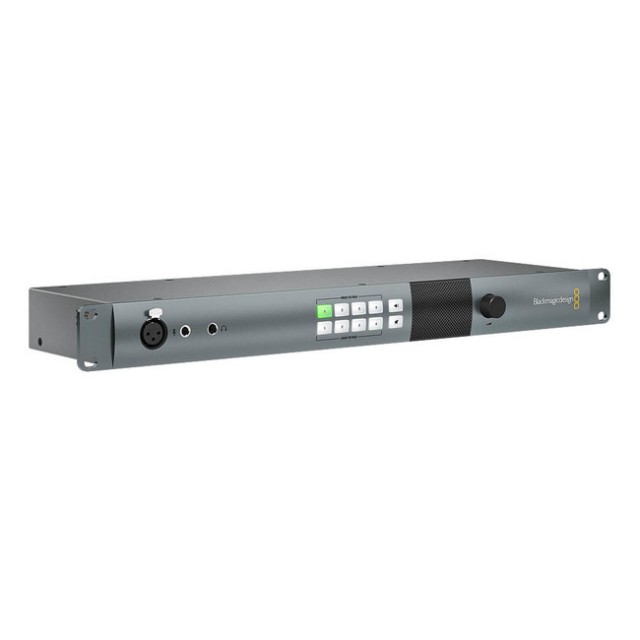

Blackmagic Design ATEM Studio Converter 2

  • Doprava zdarma
Kód tovaru: SWRCONVRCK2

ATEM Studio Converter 2 sústreďuje štyri obojsmerné optické kamerové trasy do jediného 1U zariadenia. Prenáša obraz, programový návrat, talkback a tally medzi réžiou a prevodníkmi ATEM Camera Converter na vzdialenosť až 45 km a na prednom paneli ponúka reproduktor, mikrofónny vstup XLR a prípojky leteckých headsetov.

Viac informácií

2 259 € s DPH 1 836.59 € bez DPH
Pridať do porovnania História cien
Dostupnosť
na otázku
Kód tovaru:
SWRCONVRCK2
Pridať do porovnania História cien

Najlepšie príslušenstvo pre Blackmagic Design ATEM Studio Converter 2

PremiumCord napájací kábel 230 V, CEE 7/7 rovná vidlica / IEC C13, 2 m, čierny

  • Novinka
Napájací kábel 230 V pre počítač, monitor alebo iný prístroj s konektorom IEC C13.
4.1 €
Centrálny sklad > 5 ks

Blackmagic Design 3G-SDI SFP Optical Module

  • POSLEDNÝ KUS
Blackmagic Design 3G-SDI SFP Optical Module je optický modul SFP, ktorý prenáša video
120 €
Skladom 1 ks

Infinitek Optický kábel Military 09/125 µm, 4-kanálový, bubon Schill GT, LC/PC, 200 m

  • Doprava zdarma
  • POSLEDNÝ KUS
Optický kábel navinutý na bubon Schill GT, LC/PC konektory, 09/125um, 4 vlákna, dĺžka
860 €
Skladom 1 ks

Blackmagic Design ATEM Camera Converter

  • Doprava zdarma
ATEM Camera Converter prevádza signál SDI alebo HDMI z kamery na jednovidové optické
697 €
na otázku

Infinitek L-5.5CUHWS 2m FLEX 12G-SDI kábel BNC-BNC

Koaxiálny kábel špeciálne navrhnutý pre mobilné aplikácie 12G-SDI s vynikajúcou odolnosťou
30 €
na otázku

Infinitek L-5.5CUHWS 5m FLEX 12G-SDI kábel BNC-BNC

Koaxiálny kábel špeciálne navrhnutý pre mobilné aplikácie 12G-SDI s vynikajúcou odolnosťou
50 €
na otázku

Zobraziť všetko príslušenstvo

Popis produktu ŠPECIFIKÁCIE OBSAH BALENIA

Popis produktu

ATEM Studio Converter 2 sústreďuje štyri obojsmerné optické kamerové trasy do jediného 1U zariadenia. Prenáša obraz, programový návrat, talkback a tally medzi réžiou a prevodníkmi ATEM Camera Converter na vzdialenosť až 45 km a na prednom paneli ponúka reproduktor, mikrofónny vstup XLR a prípojky leteckých headsetov.

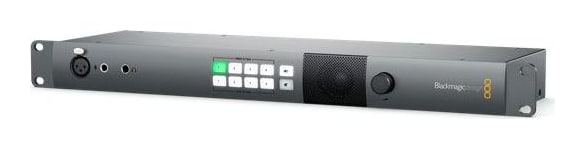

Štyri kamery na optike v jednom 1U

Náprotivok prevodníkov ATEM Camera Converter v réžii: štyri optické kanály, programový vstup s tally, talkback z predného panela a redundantné napájanie.

4× optika LCTalkback + tallyRack 1UAC + 12 V DC

Viac kamier? Ďalší prevodník

Programový vstup SDI má slučkový výstup, takže možno kaskádovať ďalší ATEM Studio Converter, a slučky talkbacku AES/EBU prepoja komunikáciu všetkých jednotiek, keď je kamier viac než štyri.

Výstupy pre prepínač

Obraz zo štyroch optických vstupov vychádza na štyroch výstupoch SDI, ktoré sa zapoja priamo do prepínača ATEM.

Zvuk kamier na XLR

Ku každému kanálu patrí pár symetrických výstupov XLR, takže vložený zvuk kamier ide rovno do mixážneho pultu.

Návrat a talkback

Programový vstup SDI z prepínača sa rozošle po optike ku všetkým štyrom kamerám spolu s hlasovou komunikáciou réžie a tally.

Redundantné napájanie

Vstavaný zdroj 100–240 V AC dopĺňa záložný vstup 12–31 V DC, takže výpadok jednej cesty napájania prenos nepreruší.

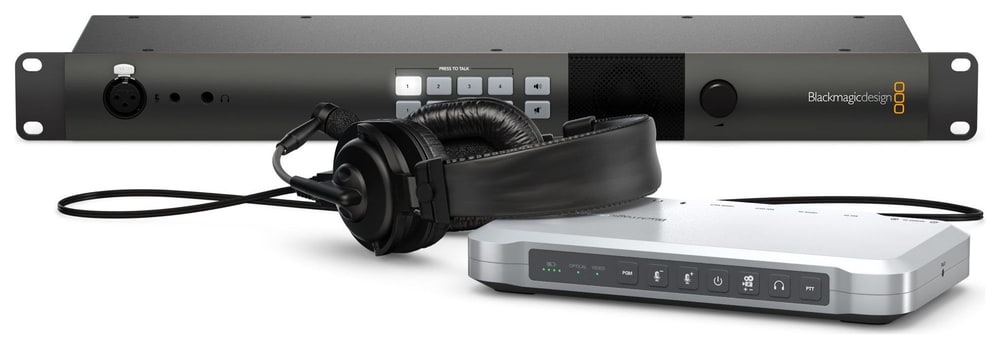

Talkback z predného panela

Kovový čelný panel má reproduktor, symetrický mikrofónny vstup XLR aj pre mikrofóny na husom krku a prípojky leteckých headsetov. Réžia tak počuje komunikáciu aj bez slúchadiel a tlačidlo stlmenia aj otočný ovládač hlasitosti má poruke.

ATEM Studio Converter 2 – Talkback z predného panela

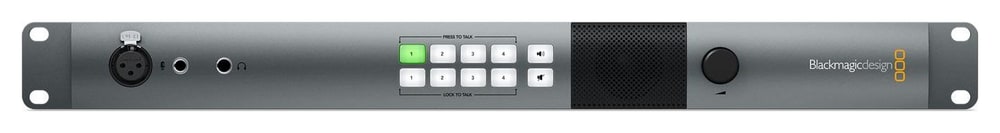

Hovor s jednou kamerou, alebo so všetkými

Tlačidlá Press to Talk zapnú hovor s vybranou kamerou len počas stlačenia, tlačidlá Lock to Talk ho nechajú otvorený. Komunikáciu ku kamerám možno aj úplne stlmiť.

ATEM Studio Converter 2 – Hovor s jednou kamerou, alebo so všetkými

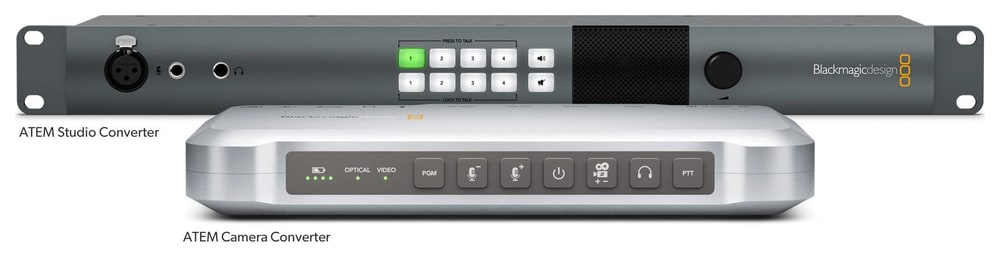

Systém s ATEM Camera Converter

Prevodník tvorí pár s ATEM Camera Converter pri kamere: každá kamera má vlastnú obojsmernú trasu po jednom optickom kábli s programovým návratom, talkbackom a tally.

ATEM Studio Converter 2 – Systém s ATEM Camera Converter

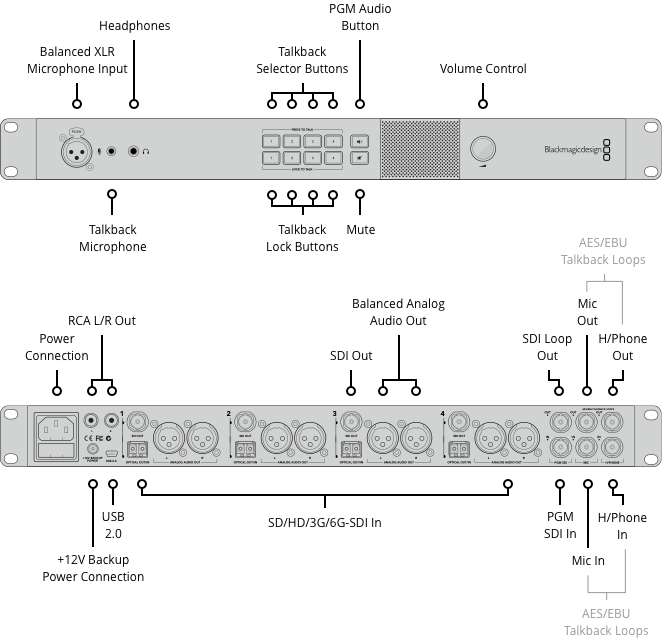

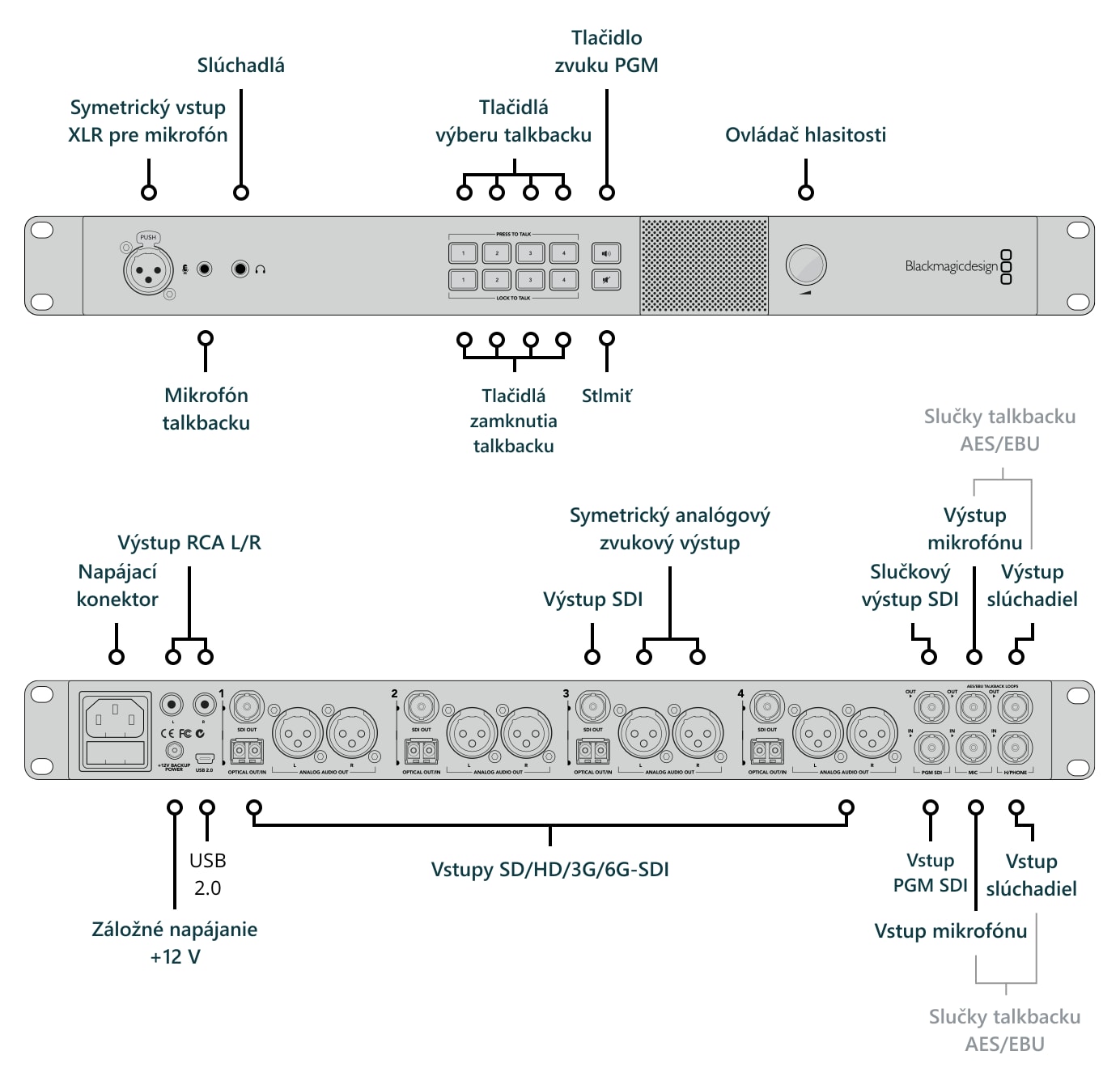

Konektory

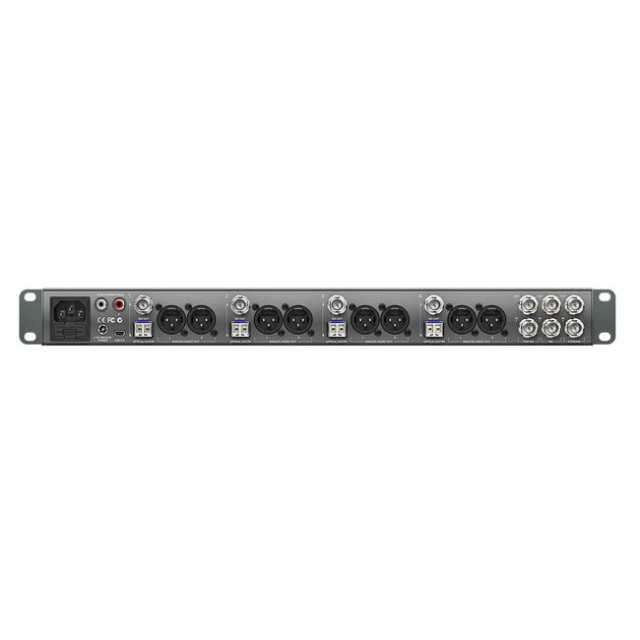

Na prednom paneli je ovládanie talkbacku, na zadnom štyri optické kanály s výstupmi SDI a XLR, programový vstup a slučkový výstup SDI, slučky talkbacku AES/EBU, výstup RCA, USB a dva vstupy napájania.

ATEM Studio Converter 2 – Konektory

Ďalšie informácie

O prevodníku ATEM Studio Converter 2

Druhá verzia priniesla elegantný kovový čelný panel s funkciami na pripojenie a správu komunikácie a vstavaný zdroj, ktorý nahradil externý napájač. Používa konektory bežné v živom vysielaní, napríklad XLR a BNC, a prídavný vstup 12 V DC slúži na redundantné napájanie.

Integrovaný reproduktor a predný mikrofónny vstup uľahčujú komunikáciu aj pri väčšom počte kamier – pri predchádzajúcej verzii boli slúchadlá nutnosťou. Hovor ku kamerám možno stlmiť úplne, alebo zapnúť len pre kameramana, s ktorým chce réžia hovoriť.

Letecké headsety bývajú lacnejšie a odolnejšie než výrobky pre televízny trh, výborne tlmia okolitý hluk a vyrába ich rad firiem.

Výstupy SDI sú pripravené na 6G-SDI pre Ultra HD; podporu Ultra HD na optickej trase prinesie výmena optických modulov SFP.

OBSAH BALENIA

  • ATEM Studio Converter 2
  • Uvítacia karta s QR kódom na stiahnutie softvéru

ŠPECIFIKÁCIE

  • Vstup SDI: 1× 10bit SD/HD programový vstup z prepínača vrátane informácie tally
  • Výstupy SDI: 4× 10bit SD/HD kamerový výstup; 1× 10bit SD/HD slučkový programový výstup
  • Talkback: Letecké headsety s konektorom TRS 0,25″ (6,35 mm) pre slúchadlá a TRS 0,206″ (5,23 mm) pre mikrofón; predný symetrický mikrofónny vstup XLR
  • Analógový zvuk: 1× stereo RCA monitorovací výstup
  • Vstup zvuku AES/EBU: 1× kombinovaný slúchadlový a 1× kombinovaný mikrofónny vstup na prepojenie ďalších ATEM Studio Converter
  • Výstup zvuku AES/EBU: 1× kombinovaný slúchadlový a 1× kombinovaný mikrofónny výstup na prepojenie ďalších ATEM Studio Converter
  • Symetrické výstupy XLR: 4× stereo analógový zvuk kamier
  • Optický vstup videa: 4× single mode SD/HD kamerový vstup, konektor LC
  • Optický výstup videa: 4× single mode SD/HD kamerový výstup, konektor LC
  • Optický zvuk (vstup a výstup): 1× single mode, konektor LC; kanály 1 a 2 zvuk kamery, kanály 15 a 16 intercom
  • Dosah optiky: až 45 km
  • Rozhranie počítača: 1× mini-B USB 2.0 na aktualizácie firmvéru
  • Formáty SD: 525i29.97 NTSC, 625i50 PAL
  • Formáty HD: 720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080i50, 1080i59.94, 1080i60
  • Formáty 2K: 2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p, 2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF
  • Formáty Ultra HD: 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30
  • Formáty 4K: 2160p24
  • Súlad s normami SDI: SMPTE 259M, SMPTE 292M, 296M, 372M, 424M Level B, 425M
  • Vzorkovanie zvuku: 48 kHz, prevod A/D 24 bit
  • Vzorkovanie videa: 4:2:2
  • Farebná presnosť: 10 bit
  • Farebný priestor: Rec. 601, Rec. 709
  • Prepínanie rozlíšenia: SDI prepína medzi SD, HD a UHD
  • Softvér: Converter Utility na aktualizáciu firmvéru
  • Operačné systémy: macOS 10.11 El Capitan, macOS 10.12 Sierra alebo novší; Windows 8.1 a 10
  • Napájanie: 100–240 V AC (vstavaný zdroj) s redundantným vstupom 12–31 V DC
  • Vyhotovenie: Rack 19″, 1U

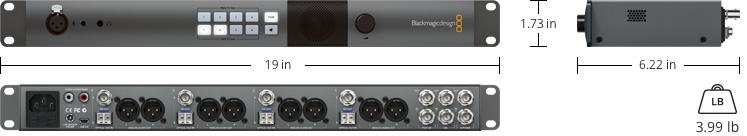

  • Rozmery (š × h × v): 19 × 6,22 × 1,73″ (483 × 158 × 44 mm)
  • Hmotnosť: 3,99 lb (1,81 kg)
  • Prevádzková teplota: 0 až 40 °C
  • Skladovacia teplota: −20 až 45 °C
  • Relatívna vlhkosť: 0–90 % bez kondenzácie
  • Záruka: 1 rok (obmedzená záruka výrobcu)

ODPORÚČAME

ATEM Studio Converter 2 prepojí réžiu so štyrmi kamerami po optike. Na druhom konci každej trasy potrebuje prevodník ATEM Camera Converter, k tomu jednovidový optický kábel s konektormi LC, káble SDI k prepínaču a napájací kábel IEC.

Prevodník pri kamere – Náprotivok na kamerovom stanovišti – obraz, návrat, talkback a tally po jednom vlákne.

Optika – Jednovidový kábel s konektormi LC a optický modul SFP.

Káble a napájanie – Káble SDI k prepínaču a napájací kábel IEC pre vstavaný zdroj.

Parametre

Parametre

Výrobca: Blackmagic Design
Kategória: Prevodníky signálu

Hlavné parametre

Ďalšie funkcieAudio vstup · SDI LOOP · Audio výstup · Obojsmerný prevod SDI/optika
ZdrojSDI · Optika
CieľSDI · Optika · Audio
