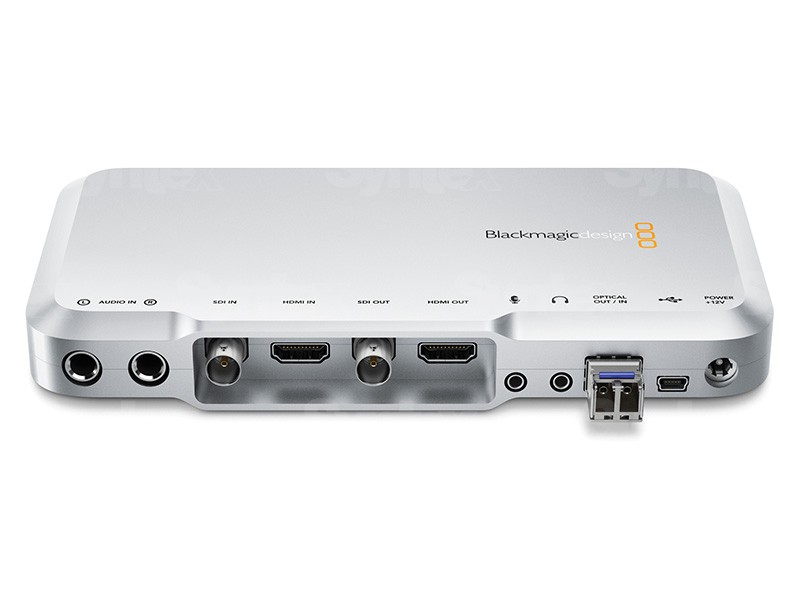

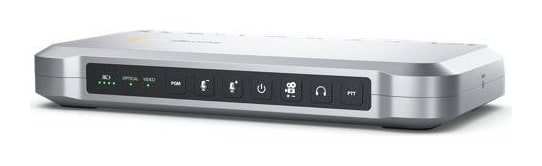

Blackmagic Design ATEM Camera Converter

ATEM Camera Converter prevádza signál SDI alebo HDMI z kamery na jednovidové optické vlákno a zároveň prenáša programový návrat, talkback aj tally. Odolné hliníkové telo s interným akumulátorom a klipom na opasok patrí priamo ku kamerovému stanovišťu, náprotivkom v réžii je ATEM Studio Converter.

Kamera, návrat aj komunikácia po jednom vlákne

Prevodník ku kamere pre živé produkcie s prepínačmi ATEM: obraz do réžie, programový návrat späť k operátorovi, talkback a tally po jednom optickom kábli až na 45 km.

SDI + HDMIOptika LCTalkback + tallyInterný akumulátor

Optický kábel namiesto metalického vedenia

Optika predĺži vzdialenosť medzi kamerou a réžiou ďaleko za možnosti metalického SDI. Káble sú dostupné a lacné – ide o rovnaký typ, aký používajú počítačové siete, a prevodníky zodpovedajú norme SMPTE (1310 nm).

Programový návrat

Na výstupoch SDI a HDMI je programový signál z prepínača, takže operátor sleduje vysielaný obraz na vlastnom monitore.

Talkback

Hovor s réžiou ide v kanáloch 15 a 16 vloženého zvuku SDI. Stačia bežné slúchadlá s mikrofónom, aké sa používajú s počítačmi a telefónmi.

Tally

Prevodník prijíma tally z prepínača ATEM a živý záber hlási červenou LED, operátor tak vie, kedy je jeho kamera vo vysielaní.

Zvuk od kamery

Dva symetrické vstupy 6,35 mm TRS s mikrofónnou úrovňou pošlú komentár alebo ruchy priamo z kamerového stanovišťa namiesto zvuku zo vstupu SDI či HDMI.

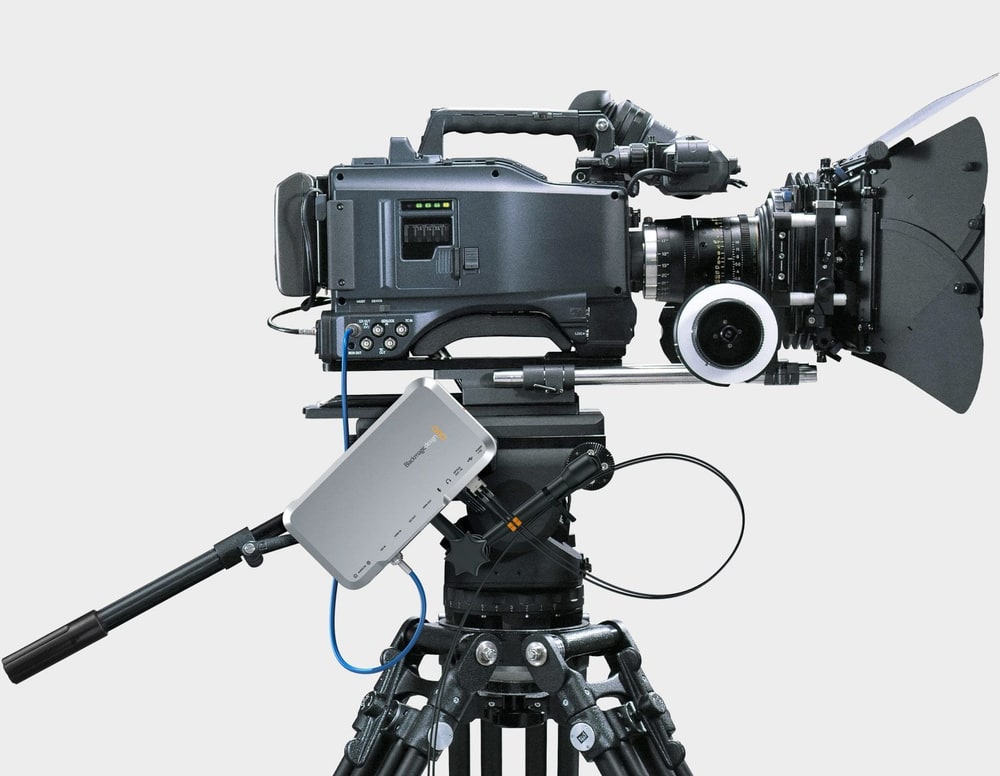

Na kamere, nie v ceste

Prevodník sa pripojí ku kamere káblom SDI alebo HDMI a upevní na statív či k opasku. Interný akumulátor drží kamerové stanovište mobilné, na napájanie slúži aj zdroj 12 V s adaptérmi zásuviek.

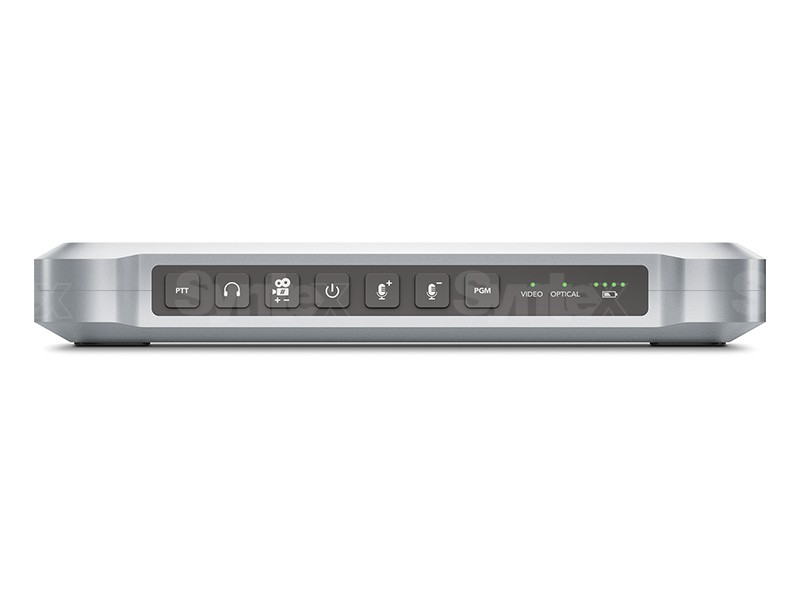

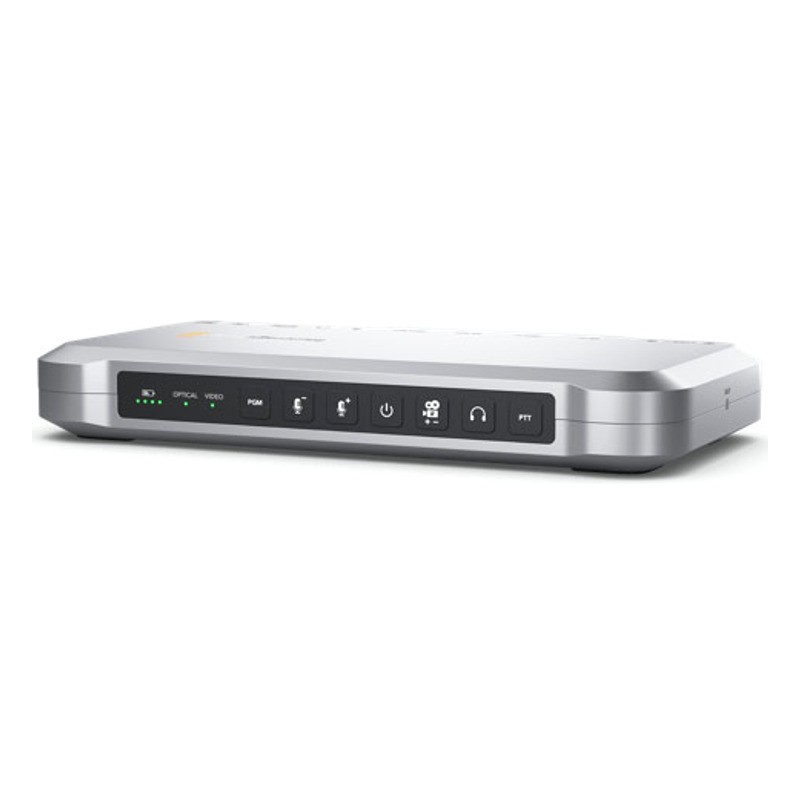

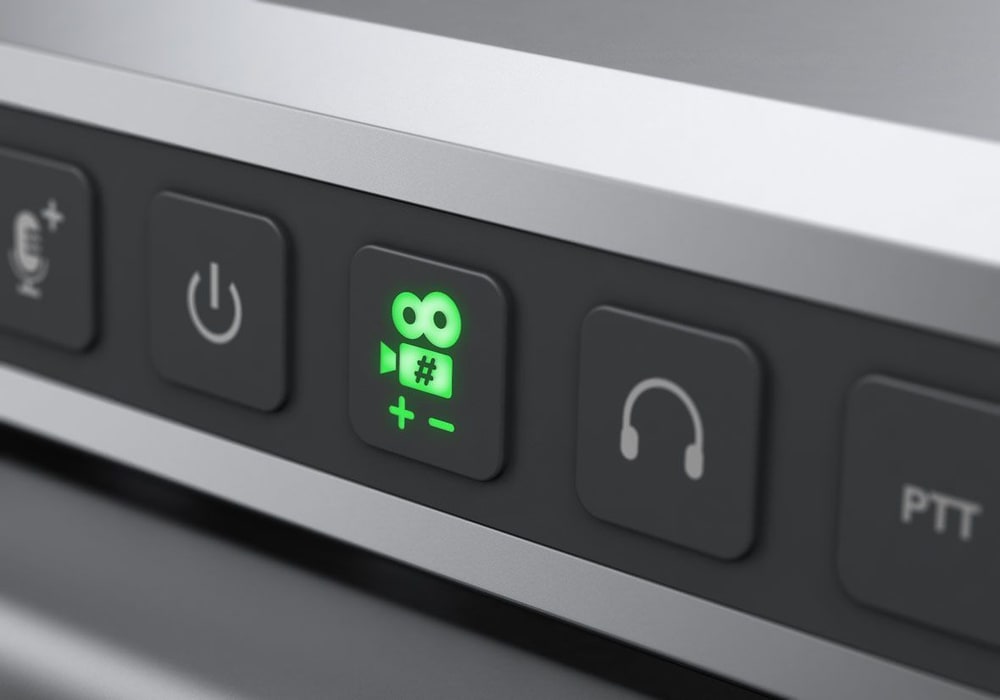

Ovládanie pod palcom

Podsvietené tlačidlá na boku prevodníka ovládajú napájanie, tally a slúchadlá. Tlačidlo PTT zapne mikrofón talkbacku len počas stlačenia, takže do réžie nejde nič navyše.

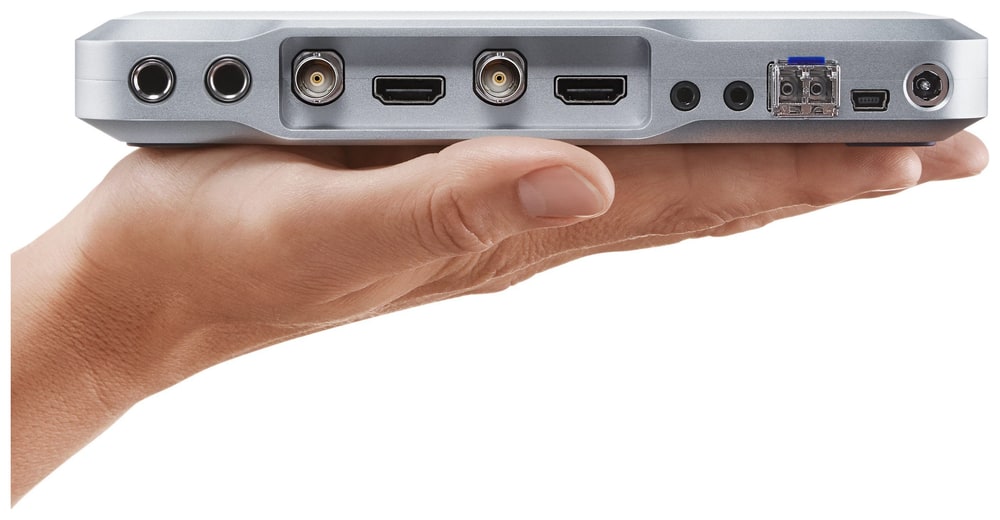

Odolné hliníkové telo

Šasi je z jednoliatej hliníkovej zliatiny, aby vydržalo náročnú živú prevádzku. Konektory SDI a HDMI aj dva vstupy 6,35 mm TRS sú vzadu, integrovaný klip uľahčuje nosenie na opasku.

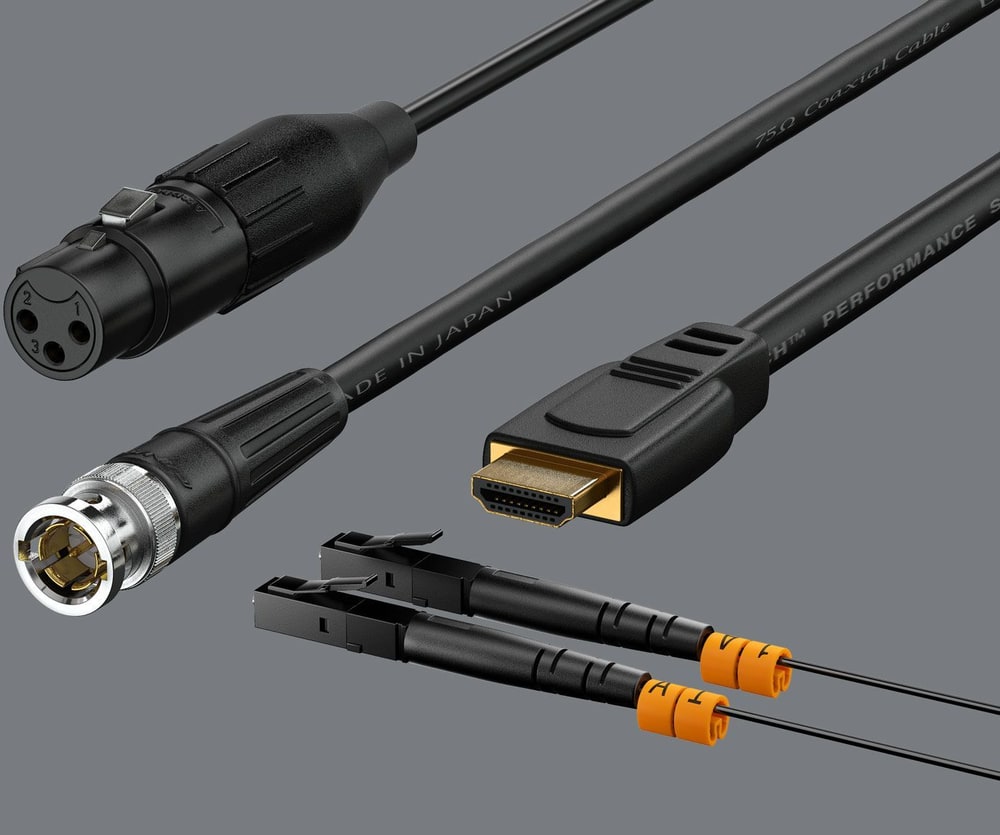

Bežné káble a konektory

Prevodník používa štandardné konektory: BNC pre SDI, HDMI typ A, jack pre zvuk a talkback a duplexný LC pre jednovidovú optiku. Káble zoženiete v každom obchode so sieťovou technikou.

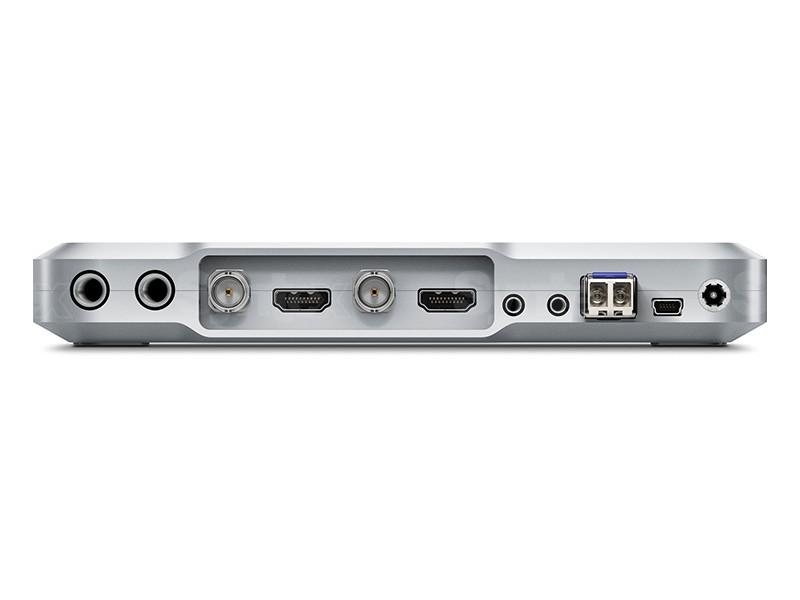

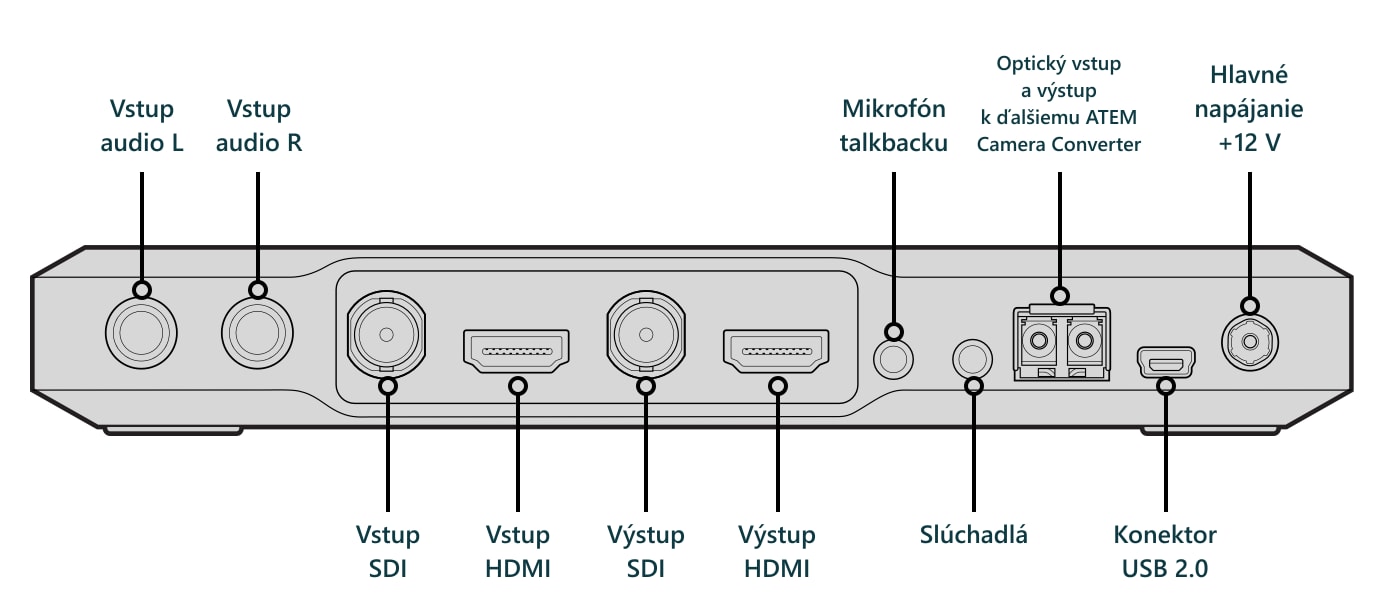

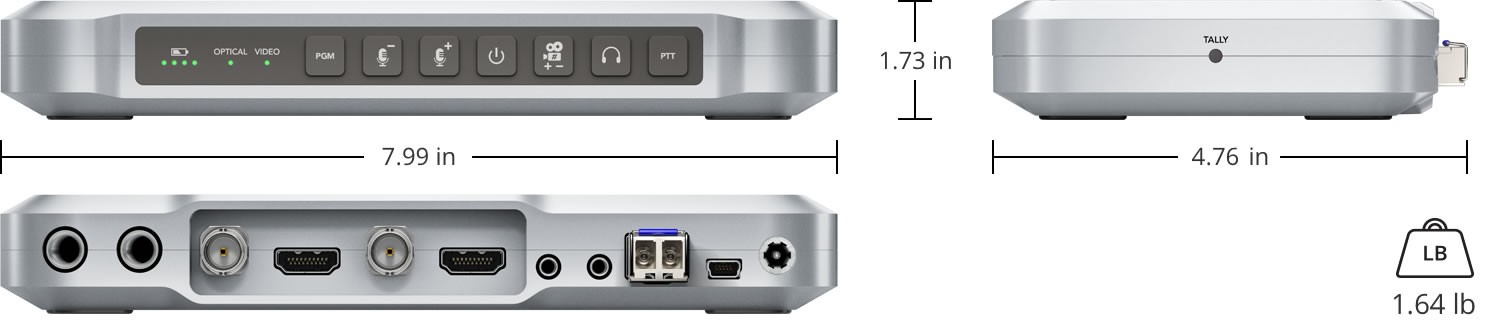

Konektory

Na zadnej strane sú vstupy a výstupy SDI a HDMI, dva vstupy zvuku, prípojky mikrofónu talkbacku a slúchadiel, optický konektor LC, USB na nastavenie a vstup napájania +12 V.
