Teradek 11-1469 kábel rozhrania SmallHD, 5-pin–Micro-USB, 20 cm

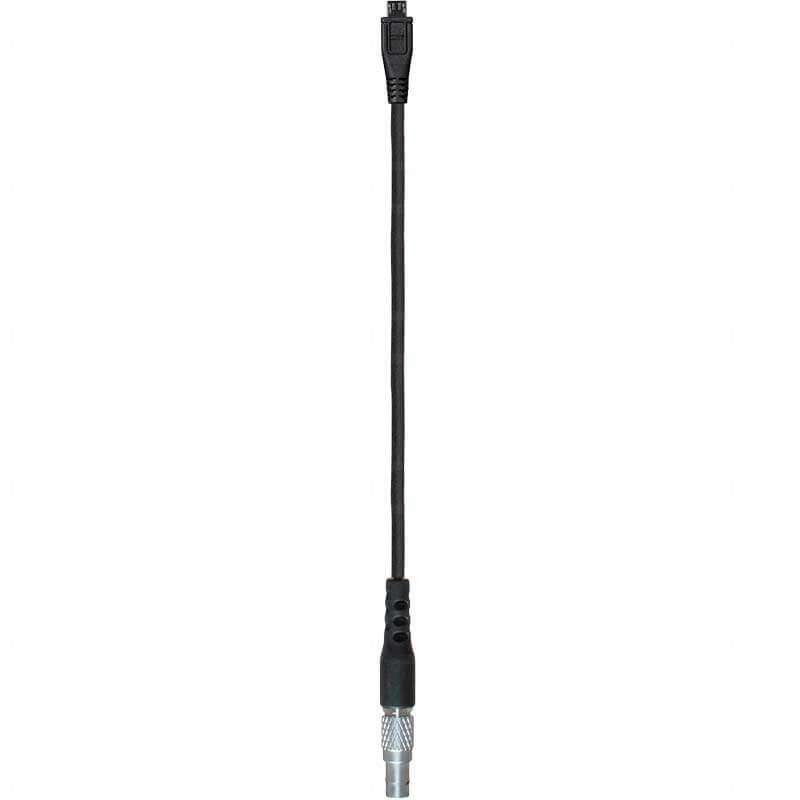

Teradek 11-1469 je 20 cm dlhý prepojovací kábel medzi 5-pinovým kruhovým uzamykacím konektorom ovládača CTRL.1/CTRL.3 a portom Micro-USB 2.0 Type-B kompatibilného monitora SmallHD. Na monitoroch FOCUS Bolt a CINE 7 umožňuje prenos údajov o objektíve pre prekrytie Teradek RT Lens Data Overlay.

Pred použitím overte konkrétny model monitora a jeho firmvér: príručka SmallHD pre Lens Data Overlay požaduje verziu 3.4.0 alebo novšiu. Ovládač CTRL.1 vyžaduje licenciu Lens Mapping; pri CTRL.3 je licencia zahrnutá.

OVLÁDANIE OBJEKTÍVU

Údaje o objektíve na monitore SmallHD

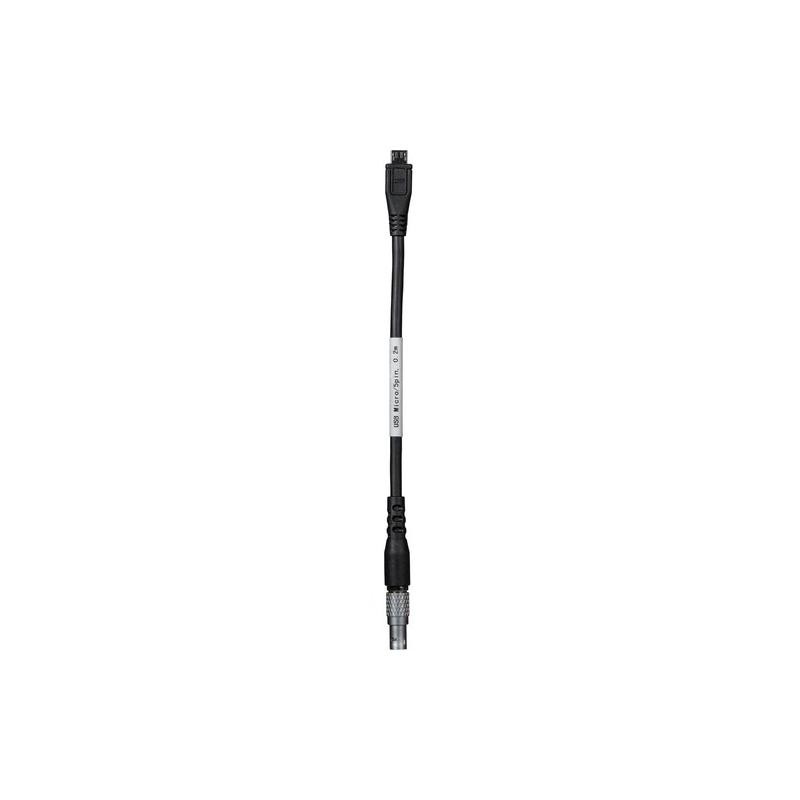

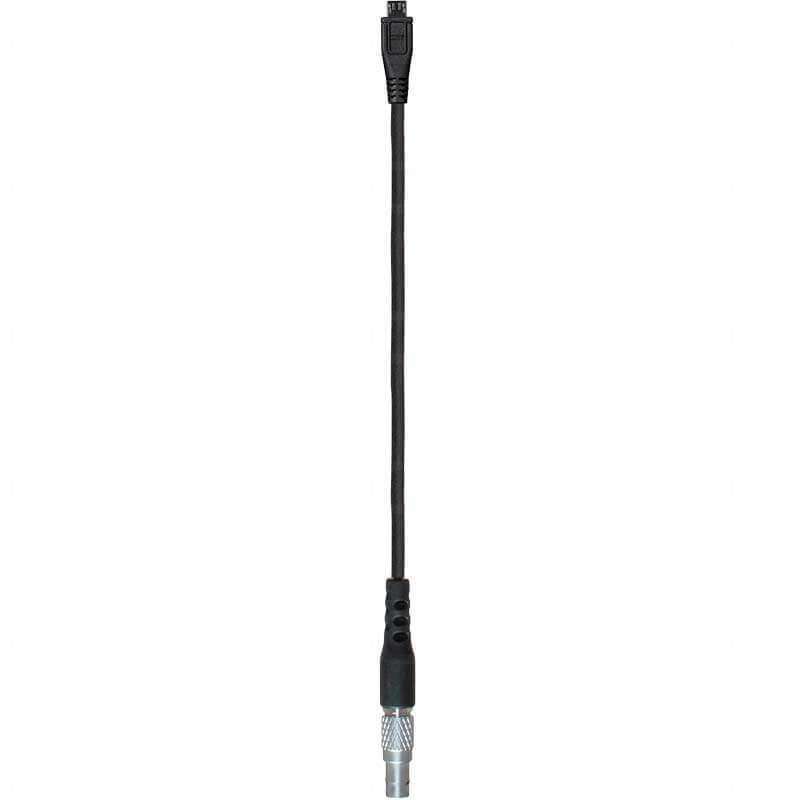

Kábel 11-1469 prepája kruhový uzamykací konektor ovládača Teradek CTRL.1/CTRL.3 s portom Micro-USB 2.0 Type-B na monitore. V kompatibilných zostavách umožňuje prekrytie Teradek RT Lens Data Overlay.

Pripojenie ovládača

Päť kontaktov s kruhovým zaistením sa pripája ku konektoru Wired Mode ovládača. Dĺžka 20 cm je určená na krátke prepojenie ovládača a monitora v kamerovej zostave.

Požiadavky na zobrazenie

SmallHD uvádza pre Lens Data Overlay firmvér monitora 3.4.0 alebo novší. CTRL.1 vyžaduje licenciu Lens Mapping; CTRL.3 ju má zahrnutú.
