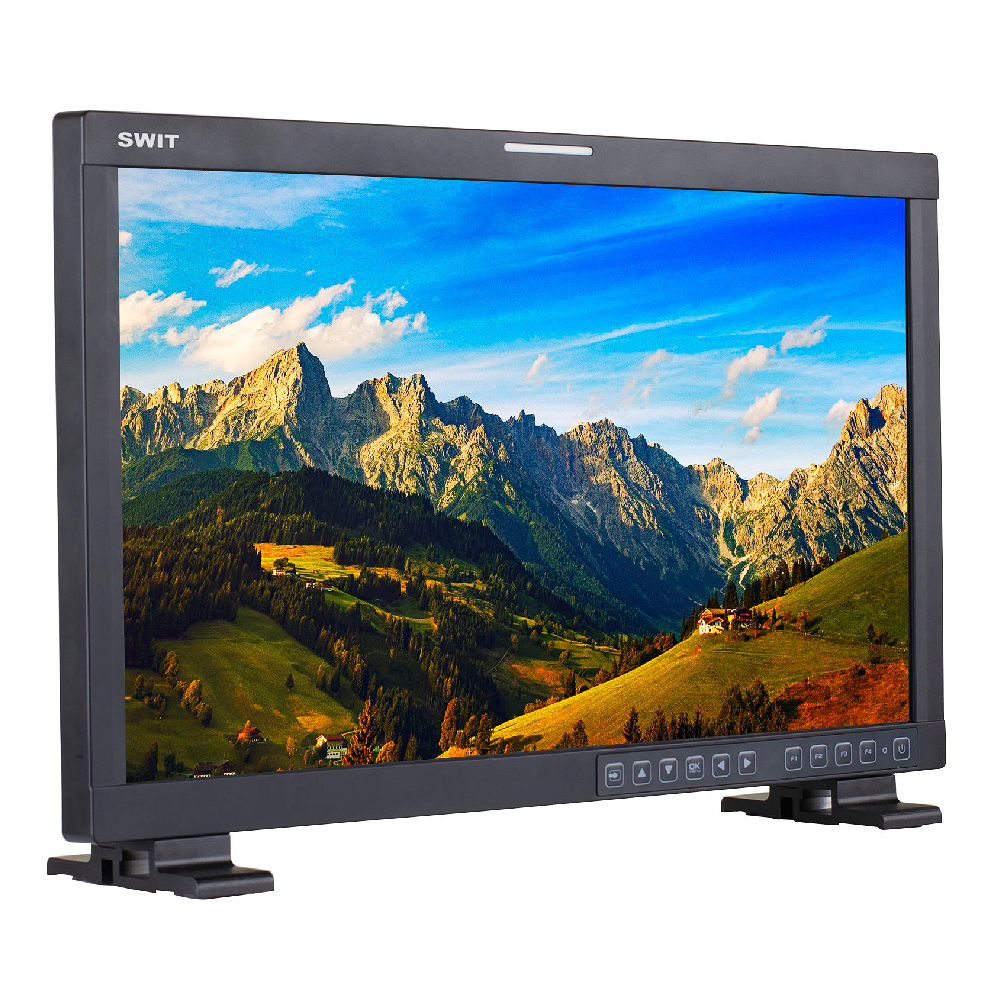

Swit Monitor FM-21HDR

SWIT FM-21HDR je 21,5" vysokojasný produkčný monitor HDR s 8-bitovým panelom LCD s rozlíšením Full HD 1920 × 1080 pixelov a interným 12-bitovým spracovaním. Monitor obsahuje 3G/HD/SD-SDI, HDMI a kompozitné vstupy, množstvo ďalších funkcií a je vhodný aj na monitorovanie signálu HDR (HLG/BT.2100 a SMPTE ST 2084/Dolby vision PQ).

SWIT FM-21HDR je 21,5" vysokosvietivý (High Bright) HDR produkčný monitor s 8-bitovým LCD panelom s plným HD rozlíšením 1920x1080 pixelov a interným 12-bitovým spracovaním. Monitor obsahuje 3G/HD/SD-SDI, HDMI a kompozitný vstup, množstvo ďalších funkcií a je vhodný aj na monitorovanie HDR signálu (HLG/BT.2100 & SMPTE ST 2084/Dolby vision PQ).

Základné vlastnosti HDR monitora SWIT FM-21HDR:

• 21.5-palcový, 1920 × 1080, 8-bitový LCD, 12-bitový proces, vysoký jas 1000 nitov
• monitorovanie 3G/HD/SD-SDI, HDMI, CVBS
• HDR: HLG/BT.2100 a SMPTE ST 2084/Dolby vision PQ
• Zabudované multi kamery De-log LUT a DIT LUT nahrávanie cez USB
• Vlnový priebeh / vektor / histogram / 16-ch Audio metre / časový kód
• Peaking / Focus assist / Exposure assist / Zebra / Blue only
• Anamorfný de-squeeze / Viaceré značky
• Prenosný, ľahký a nastaviteľný na stojane C

21.5-palcový 10-bitový FHD LCD displej

Monitor FM-21HDR využíva 21,5-palcový panel LCD s podsvietením LED a vysokým jasom 1000 nitov. Natívne rozlíšenie je Full HD 1920 × 1080, kontrast 1000:1 a pozorovací uhol je horizontálny: 178° / vertikálny: 178

Vstupné/výstupné rozhrania

• 3G-SDI, HDMI
• Monitor FM-21HDR podporuje:
• vstup 3G/HD/SD-SDI × 2
• výstupná slučka 3G/HD/SD-SDI × 1
• Vstup HDMI 1.3 × 1
• 3.5 mm analógový audio vstup × 1
• 3.5 mm analógový audio výstup × 1
• Vstup RS485 UMD × 1
• Výstup RS485 UMD × 1
• Vstup USB-A LUT/Firmware × 1

Možnosť HDR

Vďaka vysokému jasu 1000nit dokáže FM-21HDR zobrazovať obraz HLG a Dolby Vision PQ HDR prepínaním kriviek HDR pre rôzne kamery
Podpora:

Vstavaný 3DLUT De-log

Nahrávanie kociek 3DLUT používateľom DIT

FM-21HDR poskytuje viac ako 20 De-log 3DLUT na konverziu režimu záznamu na REC709 pre všetky hlavné kamery
Zahŕňa ARRI, RED, SONY, Panasonic, Canon, JVC, BMD, FujiFilm, GoPro, DJI. A používateľskú kocku 3DLUT alebo kalibrovanú kocku 3DLUT možno nahrať pomocou kľúča USB.

Vzor asistenta pre analýzu videa

Vlnový priebeh / vektorový rozsah / histogram

FM-21HDR podporuje asistenčné vzory videoanalýzy vrátane: Vzorky môžu byť individuálne zapnuté/vypnuté, vybrať pozíciu zobrazenia (hore/dole/vľavo/vpravo), veľkosť, farbu a priesvitnosť.

Vstavané monitorovanie zvuku

Až 16-kanálové merače

Monitor dokáže zobraziť 16 vstavaných meračov zvuku
Režim zobrazenia môže byť
1. CH1-2
2. CH1-16
3. CH1-4 a CH5-8
4. CH1-4 a CH9-12
5. CH1-4 a CH13-16
6. CH5-8 a CH9-12
7. CH5-8 a CH13-16
8. CH9-12 a CH13-16

Priradenie funkčných klávesov

obnovenie 4 užívateľských predvolieb funkčných klávesov

K dispozícii sú 4 F-klávesy na priradenie rôznych funkcií, pričom môžete vykonať nezávislé priradenia a obnoviť ich v 4 používateľských profiloch
Dlhým stlačením tlačidla F1/U1, F2/U2, F3/U3, F4/U4 vyvoláte User 1/2/3/4 s rôznymi priradeniami F1/2/3/4.

Odstránenie anamorfného stláčania

Umožňuje zrušiť zmenšenie obrazu z fotoaparátu využívajúceho anamorfný objektív, formáty aspektu:
16x9,
4x3,
x1.3 Anamorfné stláčanie
x2.0 Anamorfné stláčanie
x2.0 MAG Anamorphic De-Squeeze

TSL UMD a TALLY

FM-21HDR podporuje zobrazenie protokolu TSL 3.1 a 4.0 UMD a predné svetlo TALLY prostredníctvom portu RJ45 (RS485) na zadnom paneli, vstup a výstup
K dispozícii sú tieto funkcie:

Rôzne vstupy napájania

V-mount / 4-pin XLR / AC

FM-21HDR poskytuje 11-17 V 4-kolíkový vstup XLR a 100-240 V vstup AC. Doska V-mount je predinštalovaná, takže môžete pripojiť batériu V-mount na napájanie monitora prostredníctvom kábla D-tap na 4-pinový XLR. Spotreba energie je 48 W.

• 3G-SDI, HDMI
• Monitor FM-21HDR podporuje:
• 3G/HD/SD-SDI × 2
• výstup 3G/HD/SD-SDI × 1
• Vstup HDMI 1.3 × 1
• 3.5 mm analógový audio vstup × 1
• 3.5 mm analógový audio výstup × 1
• Vstup RS485 UMD × 1
• Výstup RS485 UMD × 1
• Vstup USB-A LUT/Firmware × 1
• ARRI Log-C HLG Rec2020
• ARRI Log-C PQ Rec2020
• Canon C-log2Cin HLG Rec2020
• Canon C-log2Cin PQ Rec2020
• Canon C-log3Cin HLG Rec2020
• Canon C-log3Cin PQ Rec2020
• Panasonic V-Log HLG Rec2020
• Panasonic V-Log PQ Rec2020
• RED L3G10 HLG Rec2020
• RED L3G10 PQ Rec2020
• SONY S-Log3 Cin HLG Rec2020
• SONY S-Log3 Cin PQ Rec2020
• SONY S-Log3 SG3 HLG Rec2020
• SONY S-Log3 SG3 PQ Rec2020
