Sony AN-01

Anténa s logaritmicko-periodickou štruktúrou a vstavaným nízkošumovým zosilňovačom pre stacionárne prijímače a anténne rozbočovače Sony, napríklad radu DWX (DWR-R03D, DWR-R02D) alebo WD-850A. Pokrýva pásmo 470 až 862 MHz. Zisk zosilňovača sa prepína na 18, 10 alebo 0 dB, napájanie 9 alebo 12 V dostane anténa z prijímača po koaxiálnom kábli a na diverzitný príjem sa používajú dve antény.

Smerová anténa s vlastným zosilňovačom

Logaritmicko-periodická anténa mieri na vysielače a oproti všesmerovej anténe v tomto smere zlepší citlivosť príjmu. Vstavaný nízkošumový zosilňovač vyrovná straty v dlhom koaxiálnom kábli.

LPDA470–862 MHzZISK 18 / 10 / 0 dBBNC-R · 9 / 12 V

Prijímač napája zosilňovač

Anténa sa pripája koaxiálnym káblom ku konektoru BNC prijímača alebo anténneho rozbočovača, ktorý jej po tom istom kábli dodá 9 alebo 12 V. Zisk prepnete na 18, 10 alebo 0 dB; v polohe REMOTE ho určí napätie: 9 V dá 10 dB, 12 V dá 18 dB.

Dve antény pre diverzitu

Na diverzitný príjem sa AN-01 používajú v páre, najmenej asi 1,5 m nad podlahou, aspoň 1 až 2 m od seba a špičkou k vysielačom.

Na stojan aj do ruky

Tyč s rukoväťou má závit PF1/2 a v balení sú redukcie na 5/8" a 3/8"; sklon antény vo zvislom smere je nastaviteľný.

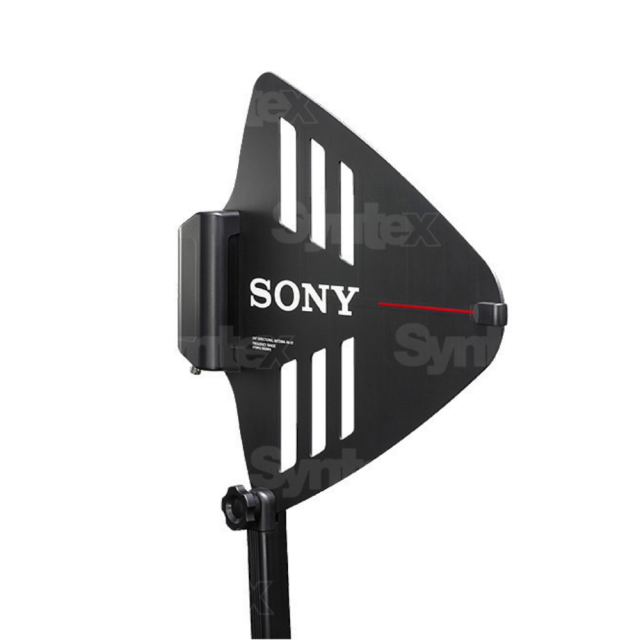

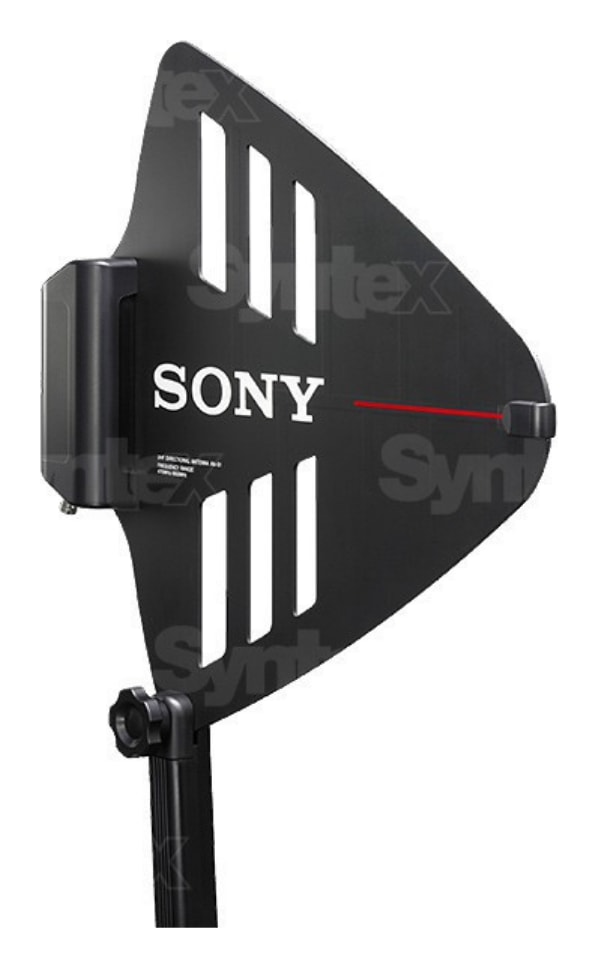

Sony AN-01 je smerová UHF anténa určená pre analógové aj digitálne bezdrôtové mikrofónové systémy Sony.

Hlavné vlastnosti

• Typ antény: logaritmicko-periodická dipólová anténa (LPDA)
• Na diverzitný príjem sa používajú dve antény AN-01
• Jedna anténa AN-01 pokryje frekvenčné pásmo 470 až 862 MHz
• Napájanie 9 V alebo 12 V DC z prijímača po anténnom kábli
• Prepínateľný zisk zosilňovača 18 / 10 / 0 dB
• V balení je tyč s rukoväťou na upevnenie antény na mikrofónový stojan
