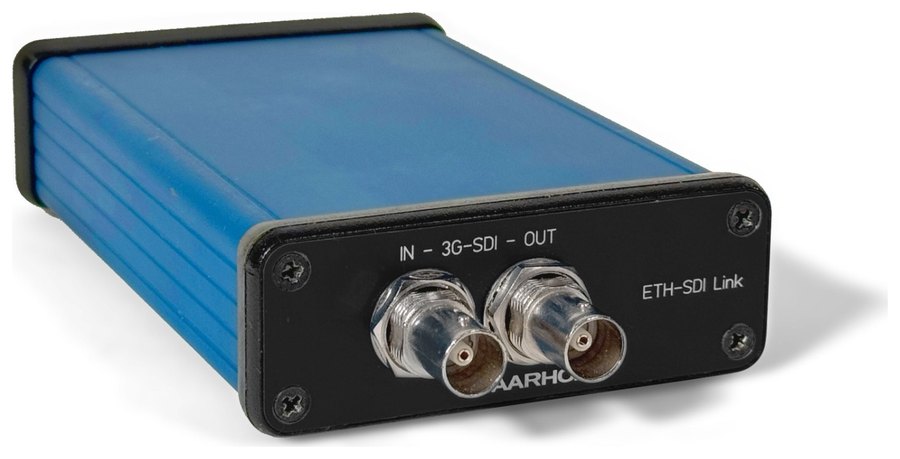

Skaarhoj ETH-SDI Link

ETH-SDI Link prijíma dáta na ovládanie kamier cez TCP alebo UDP po Ethernete a vkladá ich do výstupu 3G-SDI. Kamery Blackmagic Design tak ovládate panelmi SKAARHOJ aj bez prepínača ATEM, a to aj na diaľku. Napájanie cez PoE.

SKAARHOJ ETH-SDI Link je most medzi ethernetovými riadiacimi systémami a pracovnými postupmi s riadením vloženým do SDI. Prijíma informácie na ovládanie kamier po sieti a odovzdáva ich na výstup SDI, takže ovládače SKAARHOJ riadia kamery Blackmagic Design bez nutnosti použiť prepínač ATEM. Vstup SDI slúži na spätný obraz a dáta z viacerých ovládačov RCP možno zlúčiť do jediného kábla SDI.

Ovládanie kamier z IP do SDI

Dáta na ovládanie kamier z Ethernetu priamo do SDI – pre štúdio, prenosový voz aj produkciu na diaľku.

TCP/UDP → SDIVstup aj výstup 3G-SDIBez prepínača ATEMNapájanie PoEVyrobené v Dánsku

Kamera bez prepínača ATEM

ETH-SDI Link vloží riadiace dáta priamo do signálu SDI pre kameru. Ovládače SKAARHOJ RCP alebo Blackmagic Camera Control Panel tak riadia napríklad URSA Broadcast G2 aj bez strižne ATEM.

Menej káblov v réžii

Dáta z niekoľkých ovládačov RCP sa po sieti zlúčia do jediného vodiča SDI. Zostava je prehľadnejšia a kabeláž jednoduchšia.

Skutočná produkcia na diaľku

Kamery možno ovládať v reálnom čase aj tam, kde je vedenie kábla SDI nepraktické alebo nemožné. Riadiace dáta putujú po sieti a ETH-SDI Link ich odovzdá kamere na mieste.

Sieť a SDI v jednej zostave

ETH-SDI Link spája moderné IP riadenie so zavedenou infraštruktúrou SDI. Existujúca technika zostáva a ovládanie kamier sa rozšíri o celú sieť.

TCP aj UDP

Prijíma dáta na ovládanie kamier v oboch protokoloch po Ethernete 100 Mb/s.

Spätný obraz

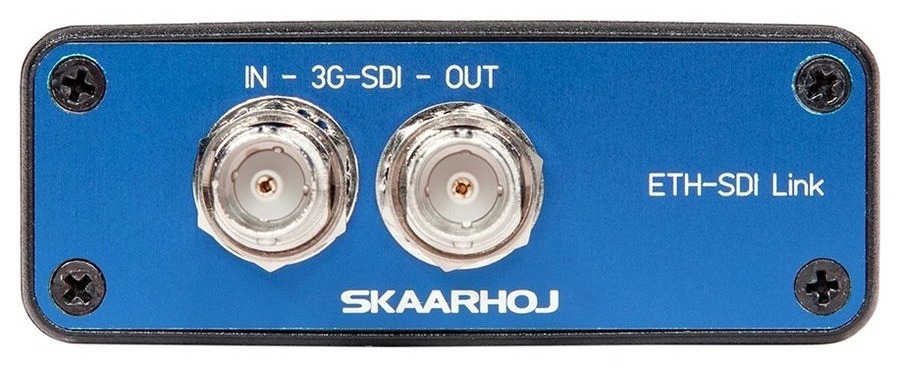

Vstup SDI pre spätný videosignál, výstup SDI s vloženými riadiacimi dátami.

Jeden kábel

Napájanie a dáta cez PoE (IEEE 802.3af), k dispozícii je aj vstup DC.

Odolná konštrukcia

Kompaktné a robustné prevedenie na náročnú vysielaciu prevádzku, navrhnuté a vyrobené v Dánsku.

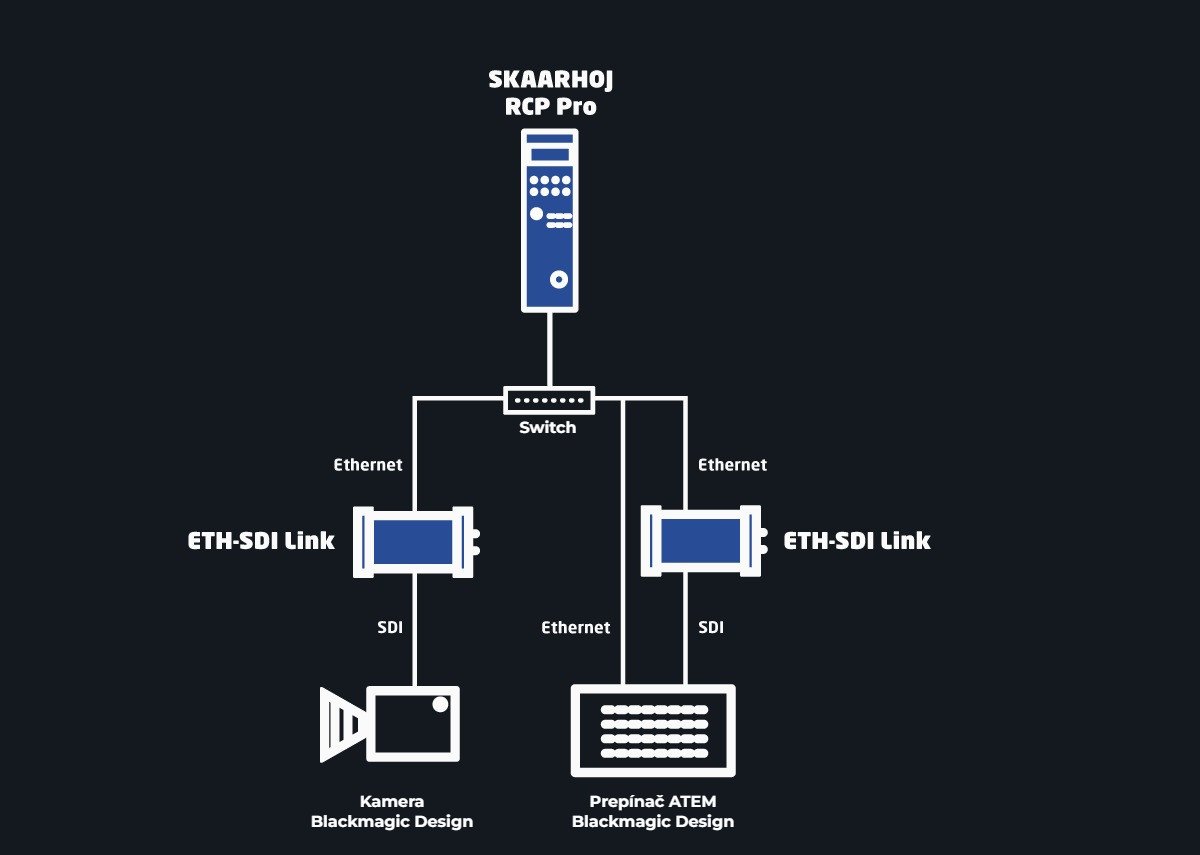

Jeden ovládač pre kameru aj prepínač. SKAARHOJ RCP Pro posiela dáta po sieti do dvoch jednotiek ETH-SDI Link: jedna ich vkladá do SDI pre kameru Blackmagic Design, druhá do prepínača ATEM.

Ovládanie kamier z iného miesta. Na prvom mieste pracuje Blue Pill Server s ETH-SDI Link a kamerou, ovládač RCP Pro na druhom mieste je s nimi prepojený cez sieť.

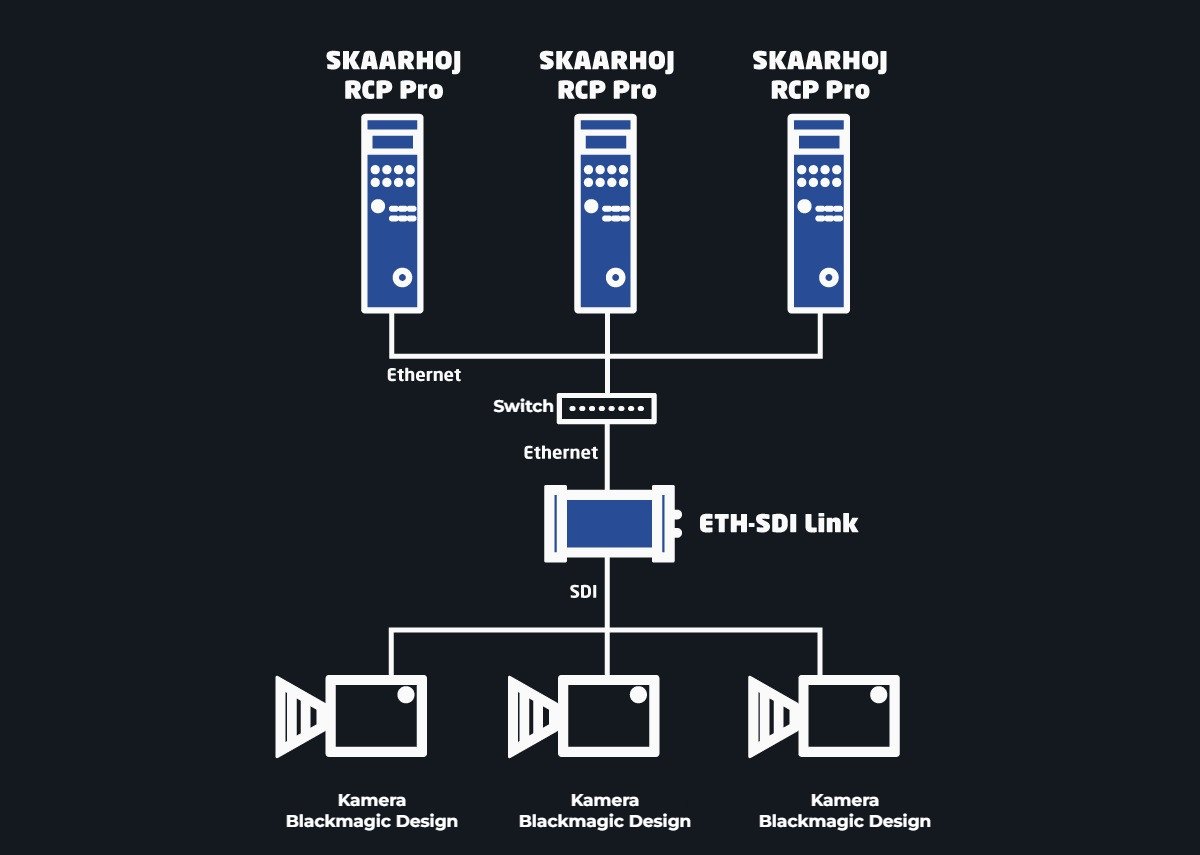

Tri ovládače, jeden kábel SDI. Dáta z troch ovládačov RCP Pro sa cez switch zlúčia v ETH-SDI Link do jediného vedenia SDI k trom kamerám Blackmagic Design.
