Roland XS-1HD

Všestranný a kompaktný prepínač s výstupom na viacero obrazoviek a funkciou kompozície videa.Viacformátový maticový prepínač so škálovačmi, ktorý podporuje rozlíšenie až do full HD.

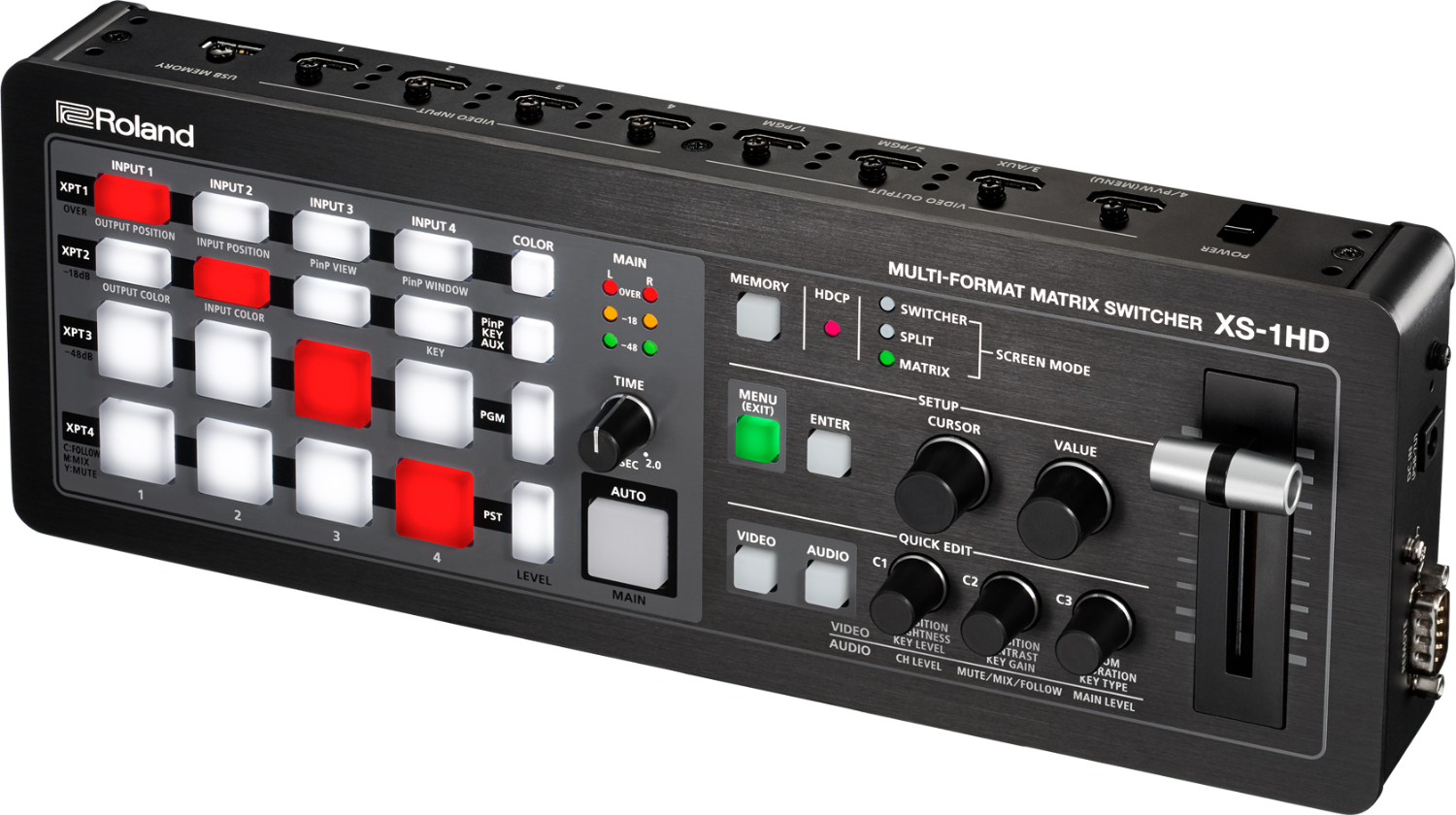

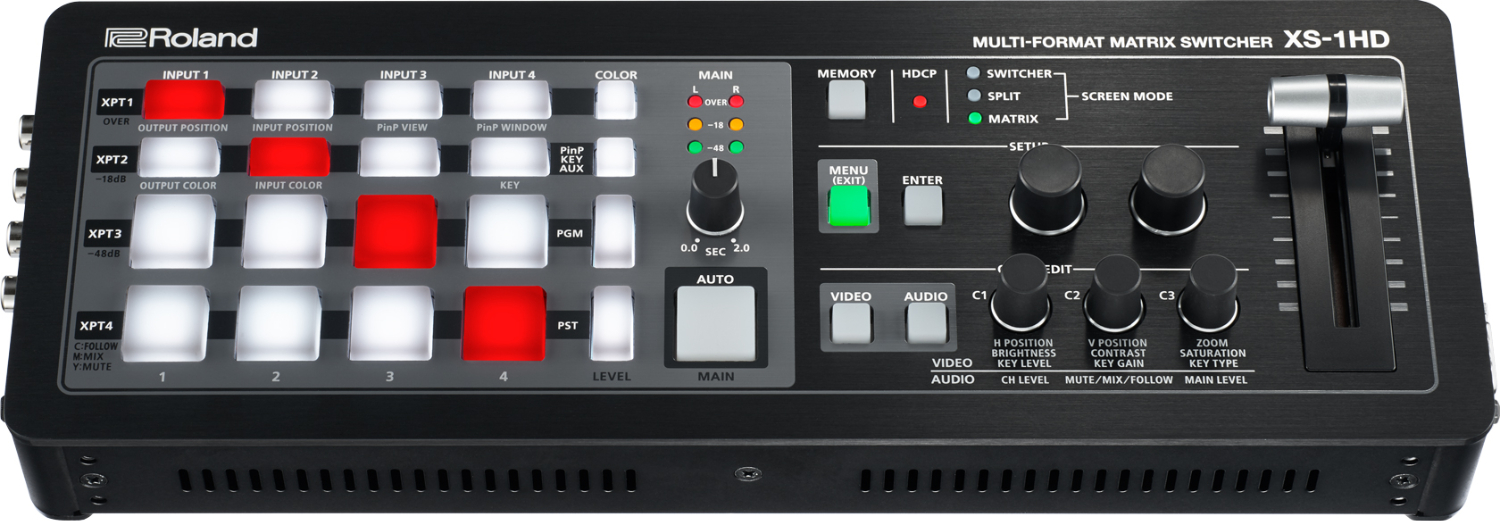

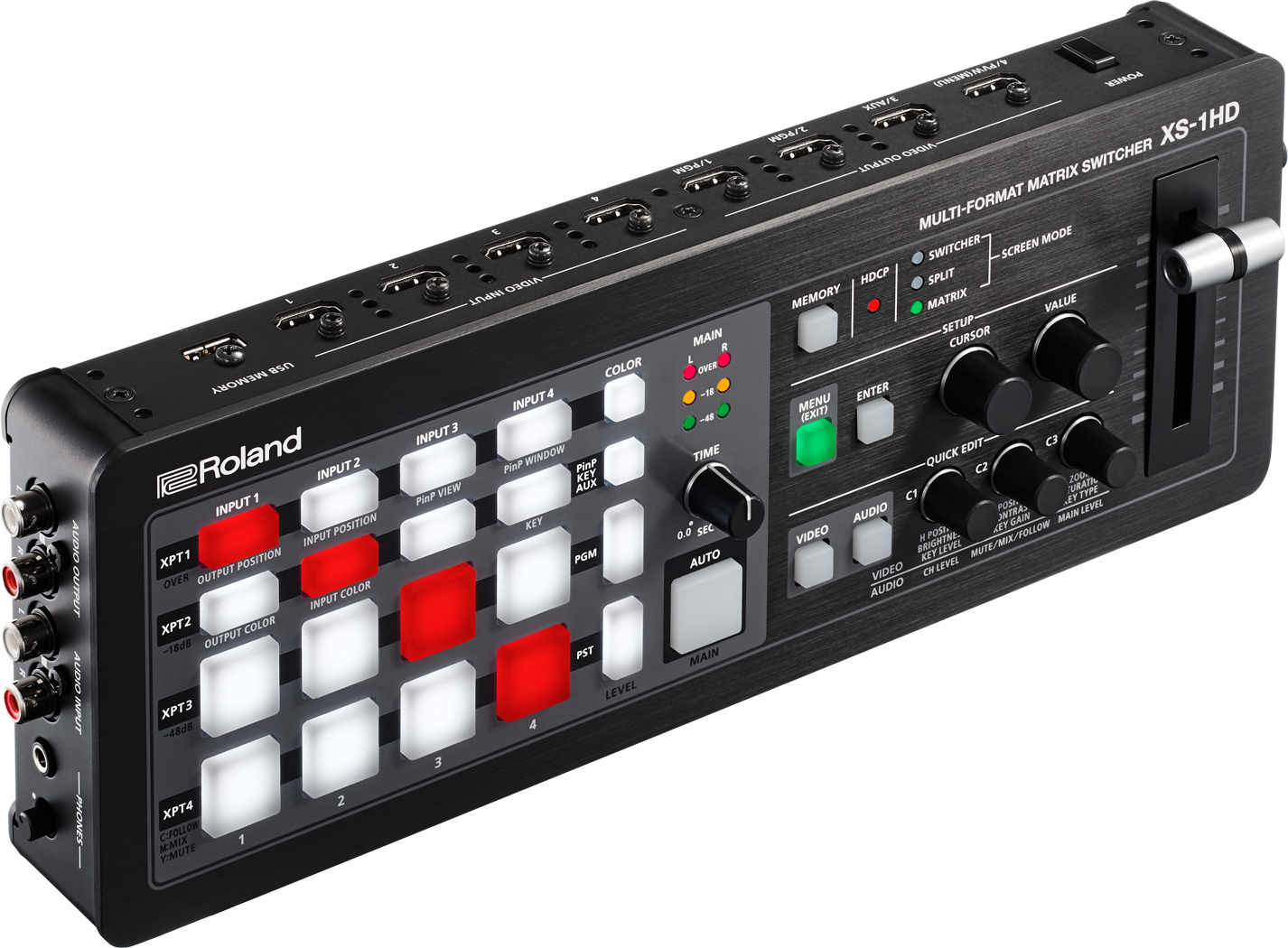

XS-1HD je stolový maticový prepínač so štyrmi HDMI vstupmi a štyrmi výstupmi, široký len ako 13" notebook. Každý vstup má vlastný škálovač a synchronizátor snímok, takže kamery, počítače aj prehrávače s rôznym rozlíšením rozpošlete na displeje a projektory bez prípravy.

Matica 4 × 4 na šírku notebooku

Štyri HDMI vstupy a výstupy, tri režimy obrazovky, 4:4:4 / 10-bitové spracovanie a vstavaný audio mix v jedinom pulte.

4× HDMI in / 4× HDMI out4:4:4 / 10 bitŠkálovač na každom vstupeRežimy Matrix, Switcher, Split16 pamätí

Konektory na jednom mieste

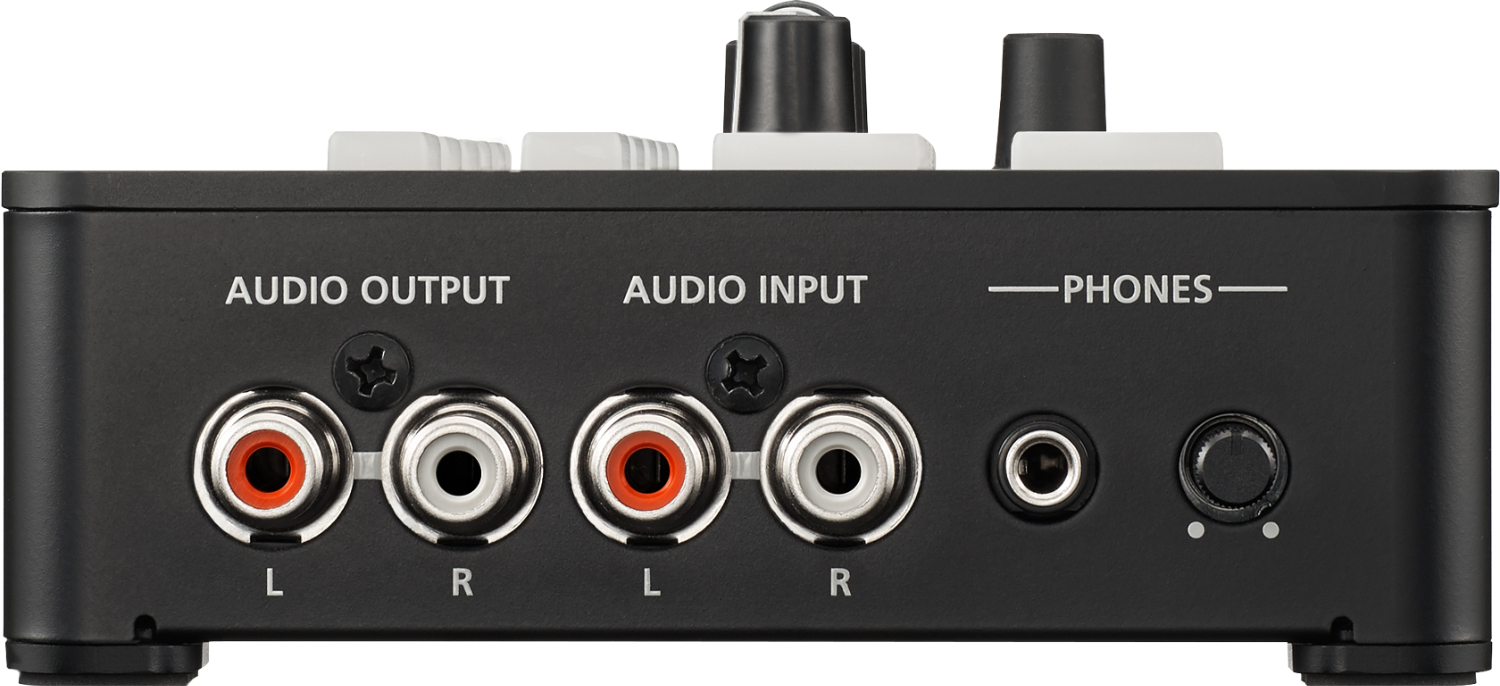

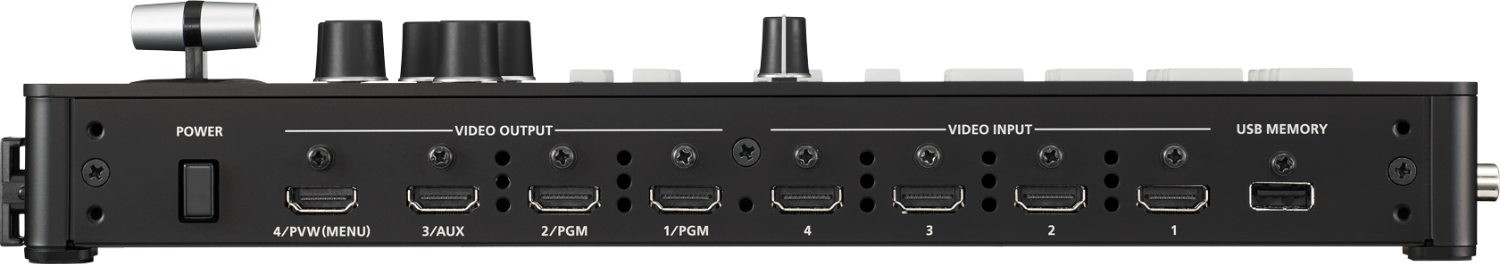

Štyri HDMI vstupy a výstupy s HDCP, linkový stereo vstup a výstup RCA, slúchadlá, RS-232 a USB pre statické snímky a zálohu nastavení.

Pre živé akcie a výstavy

Na koncertoch, stánkoch a pódiách rozpošle štyri zdroje na hlavné plátno, vedľajšiu obrazovku, monitor rečníka aj informačný displej.

Pre zasadačky a sály

V režime Split ukáže prezentáciu, video aj videokonferenciu na jednej obrazovke a rozloženie sa prepne jedným stlačením.

Ostrý obraz aj na LED stene

Spracovanie RGB/YPbPr 4:4:4 v 10 bitoch zachová kvalitu dátových zdrojov až po výstup, takže tabuľky a text sú na veľkej LED stene alebo projektore čisté. Škálovač vie zväčšiť až na 1000 % a zmenšiť na 10 % po krokoch 0,1 %.

Quick Edit

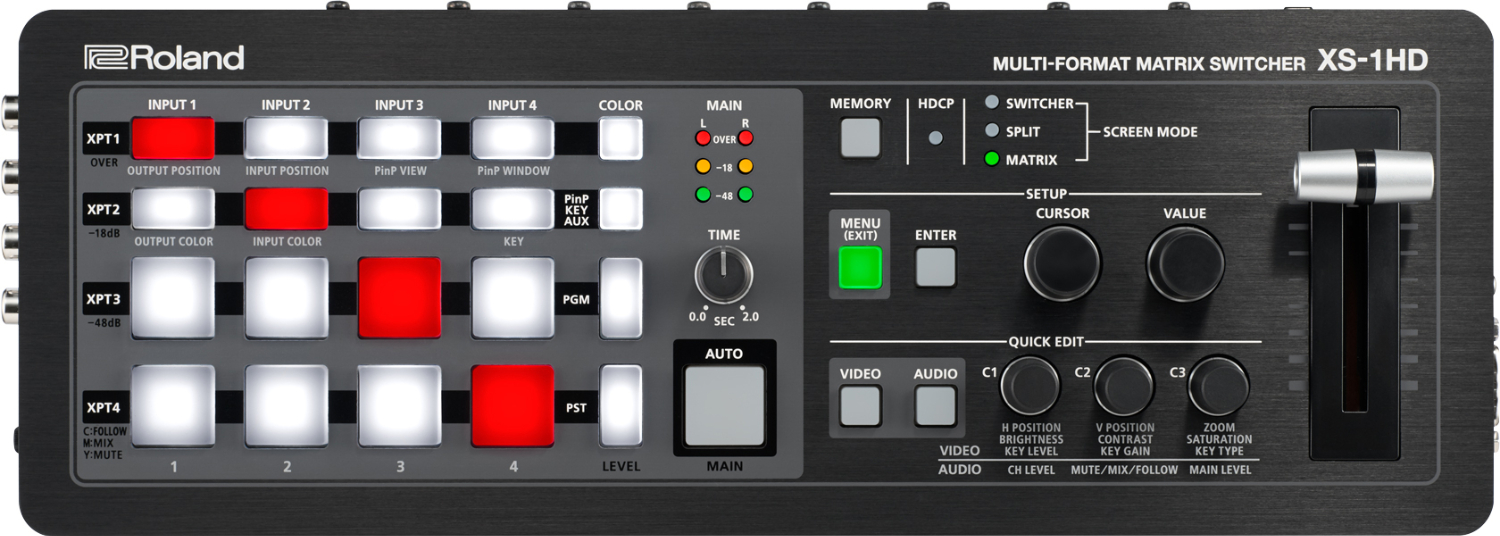

Polohu, veľkosť obrazu, okná PinP aj hlasitosť nastavíte priamo z panela bez menu.

EDID emulátor

Počítač vždy dostane správne rozlíšenie, aj keď sa počas akcie striedajú.

8-kanálový audio mix

Zvuk zo štyroch HDMI a analógového vstupu, audio follow a delay na synchronizáciu pier.

Ovládanie zvonku

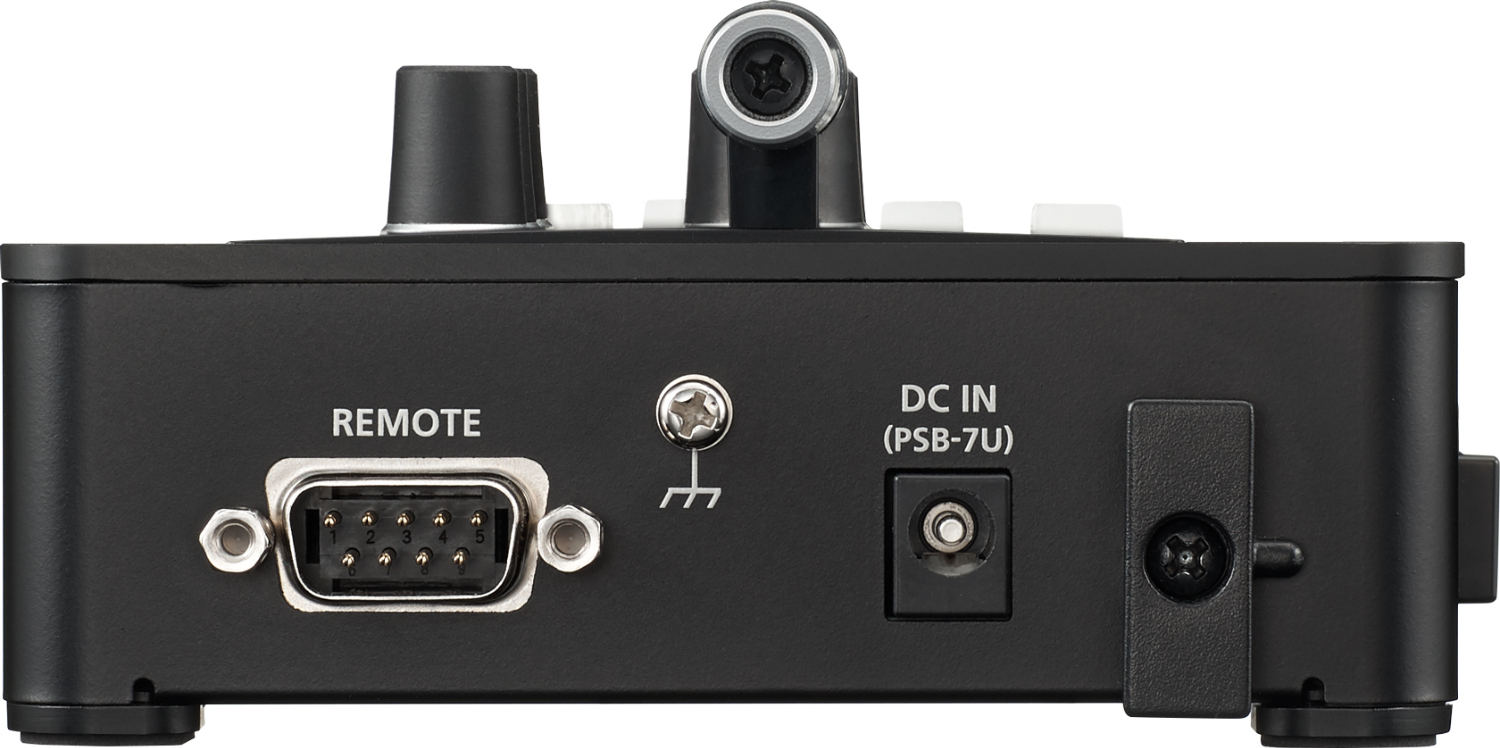

Port RS-232 pre riadiace systémy a USB flash pre snímky a zálohu nastavení.

• Stolový maticový prepínač, ktorý je široký ako 13" notebook, vybavený štyrmi vstupmi a výstupmi HDMI
• Vysokokvalitné 4:4:4/10-bitové spracovanie pri rozlíšení až WUXGA/1080p
• Synchronizátor snímok a škálovač na všetkých vstupoch
• Tri prevádzkové režimy Režim Matrix umožňuje prepínanie 4 zdrojov na ktorýkoľvek zo 4 výstupov
• Režim prepínača umožňuje PinP, kľúčovú kompozíciu a rozpúšťanie prechodov
• Režim Split umožňuje PinP až troch vložených okien
• Vstavaný osemkanálový digitálny zvukový mixér spracováva zvuk zo štyroch signálov HDMI a stereofónneho analógového vstupu
• Zabudovaný emulátor EDID a kompatibilný s HDCP
• Statické snímky možno načítať z pamäťovej jednotky USB

XS-1HD je ideálny na podporu produkcie živých podujatí, ktoré zahŕňajú rôzne videosignály. Na každom vstupe je k dispozícii vysokokvalitný škálovač, ktorý umožňuje rýchle nastavenie. XS-1HD má šírku len 13" prenosného počítača, takže umožňuje prevádzku v reálnom čase aj v priestorovo obmedzených pracovných prostrediach.

XS-1HD môže prepínať video až zo štyroch zdrojov, ako sú kamery, počítače alebo prehrávače médií, a ľubovoľne ich priraďovať k LCD displejom alebo projektorom. Zabudovaný škálovač na každom vstupe znamená, že polohu alebo zväčšenie možno nastaviť aj v prípade, že vstupujúce videosignály majú rôzne formáty. Keďže je zabudovaný emulátor EDID, z počítačov sa do prepínača bude posielať správne rozlíšenie. Môžete okamžite zmeniť to, čo sa posiela na akýkoľvek displej, vyvolaním predtým uložených prednastavených pamätí v priebehu udalosti alebo keď je to vhodné pre danú situáciu.

Režim Matrix umožňuje prepínať na celkovo štyri výstupné ciele, napríklad na hlavnú obrazovku, sekundárnu obrazovku, monitor pre prezentujúceho a digitálnu informačnú tabuľu pre všeobecné informácie. Režim prepínača je vhodný, keď obsluha vyžaduje tradičnú možnosť prepínania v reálnom čase s náhľadom viacerých obrazov, PinP, kľúčovou kompozíciou a rozpúšťacími prechodmi.

Aj napriek kompaktným rozmerom umožňuje XS-1HD ovládať výkonné funkcie len pomocou ovládacieho panela. Keďže vstup/výstup HDMI a ovládacie prvky sú integrované do jednej jednotky, možno ho používať v rôznych situáciách, napríklad na malom stole alebo pódiu, prípadne na multimediálnom vozíku.

XS-1HD poskytuje tri režimy obrazovky pre rôzne aplikácie. okrem režimu maticového prepínača je k dispozícii režim prepínača, ktorý umožňuje používať PinP alebo kľúčovú kompozíciu, rozpúšťať prechody a poskytuje výstup s viacerými zobrazeniami, a režim rozdelenia, ktorý dokáže zobraziť až tri obrazy PinP.

XS-1HD obsahuje prepínač, škálovače a zvukový mixér v jednej jednotke, a to všetko v kompaktnom formáte. Vysokokvalitné spracovanie obrazu navyše umožňuje výstup na veľké obrazovky s vysokým rozlíšením bez akéhokoľvek zníženia kvality.

Režim Matrix. Štyri vstupy sa ľubovoľne prepínajú na štyri výstupy, s prelínaním a dĺžkou prechodu nastavenou gombíkom TIME.

Režim Switcher. Prelínanie medzi zdrojmi, PinP alebo kľúčovanie a multi-view náhľad vstupov na výstupe HDMI 4.

Režim Split. Až tri menšie okná nad obrazom pozadia s vlastnou polohou, veľkosťou a poradím vrstiev.

Škálovače na všetkých vstupoch. Rozlíšenie každého vstupu sa automaticky prispôsobí výstupu, ručne sa dá zväčšiť až na 1000 % a zmenšiť na 10 %.

Spracovanie 4:4:4 / 10 bit. Obraz poslaný na veľký LED displej alebo projektor zostane ostrý aj pri dátových zdrojoch.

Digitálny audio mix. Mixuje zvuk z HDMI s analógovým stereo vstupom a funkcia audio follow prepína zvuk spolu s obrazom.

Generátor testovacích obrazcov. Farebné pruhy, mriežka a prechod na nastavenie projektora alebo LED steny, aj s animovaným posunom.
