Roland V-40HD

V-40HD zvláda skutočný viacformátový obraz, čo znamená, že nie je potrebné prispôsobovať vstupné zdroje výstupnému rozlíšeniu. Každý vstup má vlastný škálovač kvality vysielania, ktorý individuálne škáluje každý zdroj podľa potreby tak, aby vyhovoval zvolenému výstupnému rozlíšeniu.

Roland V-40HD sa môže pochváliť dvanástimi vstupmi na štyroch kanáloch plus jeden (pozadie) a piatimi výstupnými konektormi s nezávislými škálovačmi na vstupoch a výstupoch, ktoré umožňujú pripojiť HDMI/DVI, RGB, komponentné a kompozitné zdroje. Podporuje vstupné/výstupné rozlíšenie až do 1080/60p alebo 1920x1200. V-40HD je kompatibilný s HDCP, čo umožňuje kombinovať obsah hier a diskov Blu-ray chránených proti kopírovaniu s inými zdrojmi z počítača a kamery. Je vybavený výstupom pre viacero vstupných zdrojov, ktorý po pripojení k monitoru HDMI poskytuje pohodlné riešenie monitorovania.

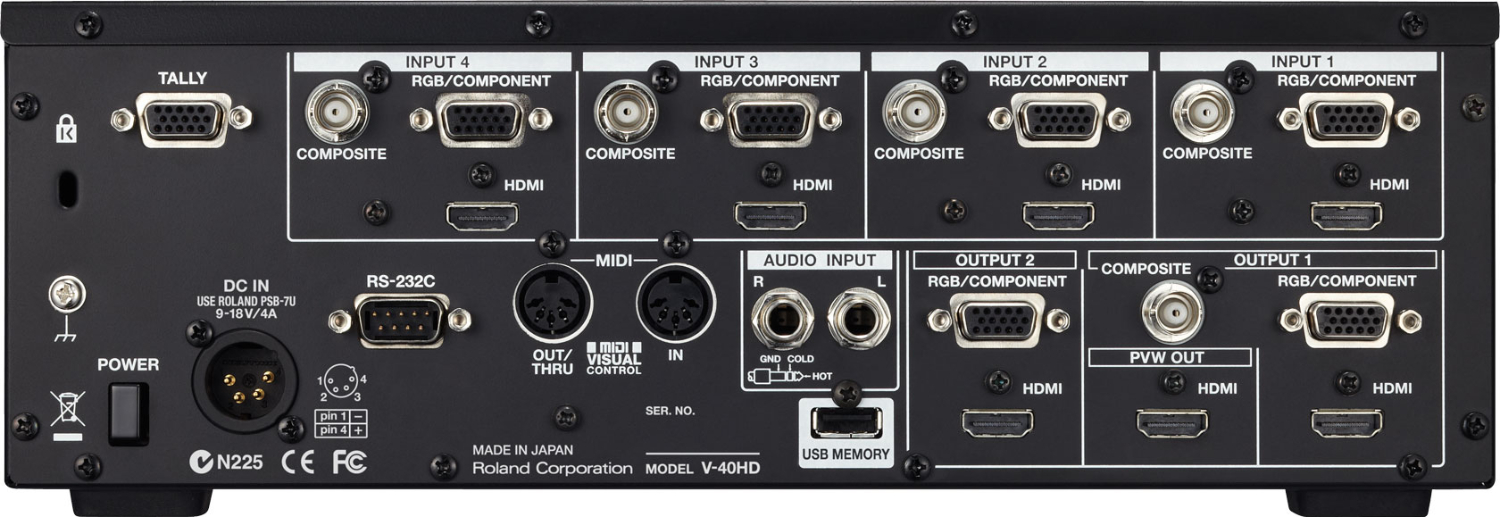

V-40HD je vybavený štyrmi vstupnými systémami (vstupy 1 - 4). Každý z týchto systémov má tri typy vstupných konektorov --- HDMI, RGB/komponentný a kompozitný ---, čo umožňuje pripojiť celkovo dvanásť video zariadení. Na výstup poskytuje V-40HD tri systémy: Výstup (HDMI, RGB/komponentný, kompozitný), výstup 2 (HDMI, RGB/komponentný) a náhľad (HDMI).

Podporuje videosignály 1080p - dvojnásobok rýchlosti bežného HD a používa interné spracovanie signálu 4:4:4/10 bitov. Tým sa presadí všetka živosť vysokorealistických a detailných zdrojov z kamery a počítača.
*Výstupné spracovanie signálu je 4:2:2/8-bitové.

Model V-40HD je vybavený režimom HDCP, ktorý umožňuje vstup a prepínanie komerčného digitálneho videa zo zdrojov, ako sú disky Blu-ray alebo herné konzoly, ktoré sú kódované pomocou technológie správy digitálnych autorských práv HDCP. To vám umožňuje vytvárať video s neobmedzenou voľnosťou --- napríklad komponovať video kanál z disku Blu-ray alebo z tabletu na pozadí zo živej kamery. Výstup na displej možno uskutočniť prostredníctvom rozhrania HDMI.
*Komerčné použitie obsahu si vyžaduje súhlas držiteľa autorských práv.
*V režime HDCP je možné použiť iba výstup DVI-D/HDMI. Použitie komponentného a kompozitného výstupu nie je možné.
*Displej alebo projektor pripojený k výstupu DVI-D/HDMI musí podporovať HDCP.

V-40HD môže vstupovať hudbu na pozadí, rozprávanie alebo iné analógové zdroje zvuku, miešať a synchronizovať obraz a zvuk a potom výsledok vyviesť cez HDMI.

Vstup

ZVÝŠENIE A NASTAVENIE - V-40HD je vybavený škálovačmi, ktoré umožňujú vykonať nastavenia nezávisle pre každý vstupný zdroj. Pomocou nich môžete prijať vstupné zdroje s rôznym rozlíšením a prispôsobiť ich ľubovoľnej veľkosti.

VÝBER VSTUPU - Ako konektor pre každý vstup si môžete vybrať spomedzi HDMI, RGB/komponentného a kompozitného vstupu. Jediným dotykom môžete získať prístup k zdroju videa z ktoréhokoľvek z troch zariadení pripojených k príslušným vstupom.

Konektory INPUT 1 - 4 - Podpora troch formátov pre každý vstup. [HDMI] Do WUXGA, 1080p [RGB/Komponentný] Do WUXGA, 1080p [Kompozitný] 480i alebo 576i Vstupy HDMI podporujú vložený zvukový signál.

AUDIO INPUT Mix analógového zvuku do videa HDMI - V-40HD je vybavený vstupmi pre analógové zvukové zariadenia. To vám umožňuje vložiť analógový zvuk do výstupu HDMI videa.

Výstup

Výber výstupu - Na výber sú tri typy výstupných formátov. Jednoduchým stlačením tlačidla vyberte SD, HD alebo RGB.

PVW (Preview) Selectors (Výber PVW ) - Vyberá zobrazenie zobrazené na náhľadovom monitore. Vyberte štvorstranne rozdelenú obrazovku, PST, PGM alebo DSK na zobrazenie. *Rozlíšenie a obnovovacia frekvencia výstupu monitora sú pevne nastavené na 1920 x 1080/60 Hz (progresívne). *Použite monitor HDMI, ktorý podporuje HDCP a signály 60p. *Keď je vybratá možnosť INPUT (štvorcestné rozdelenie), zdroje sa zobrazujú s použitím zníženej snímkovej frekvencie.

Výstupné konektory - Pripojte monitory, projektory alebo nahrávacie zariadenia. [HDMI] Až WUXGA, 1080p [RGB/Komponentný] Až WUXGA, 1080p [Kompozitný] 480i alebo 576i *V režime HDCP sa z konektorov RGB/Komponentný a kompozitný nevysielajú žiadne videosignály.

Efekty

DSK - ( Downstream Keyer) Kompozitné logá a text do výstupného videa. Logá a text môžete prekrývať na zložené a prepínané video. Je možný prechod scén pod logami alebo textom, ktoré zostanú zobrazené. - P v P Dva obrazy možno skombinovať do jedného videozáznamu. Môžete vybrať ktorúkoľvek zo štyroch pozícií pre vloženú obrazovku: vľavo hore, vľavo dole, vpravo hore alebo vpravo dole. Môžete tiež ľubovoľne nastaviť veľkosť vloženej obrazovky.

VYTVÁRAŤ VZOR - Jednoduchý výber prechodových efektov videa.

VIDEO FADER - Prepínanie zdrojov požadovanou rýchlosťou. Pomocou video fadera (T-bar ) môžete manuálne vykonávať prechody scén, prepínanie a vypínanie presne takou rýchlosťou, akú chcete.

Funkcie

MEMORY Uloženie nastavení panela - Nastaveniapanela V-40HD môžete uložiť do internej pamäte. Každá z piatich pamäťových bánk môže obsahovať päť súborov nastavení, čo vám umožňuje uložiť celkovo 25 konfigurácií.

Ovládacie rozhranie

Ovládanie V-40HD prostredníctvom ľubovoľného MIDI zariadenia - Digitálny zvukový mixér Roland, ako napríklad M-200i V-Mixer, sa môže prepojiť s V-40HD pre aplikáciu audio-follows-video. Pripojte ďalší V-40HD pre viac vstupov.

Použite RS-232C na integrované diaľkové ovládanie - Je možné pripojiť počítač, nástenný panel alebo iné diaľkové zariadenie a použiť ho na ovládanie prepínania, efektov a ďalších operácií.

USB PORT Na ukladanie internej pamäte - Umožňuje pripojiť USB flash disk a uložiť naň internú pamäť.

V-40HD obsahuje aj vstupnú zvukovú zbernicu s nastavením hlasitosti a oneskorenia, ktorá umožňuje vložiť zvuk do výstupného signálu HDMI, čo je užitočné najmä pri aplikáciách na streamovanie a nahrávanie.

Funkciu Multi-Zoom možno aktivovať, keď sa jeden vstupný zdroj interne zdieľa až s ďalšími tromi vstupmi - v podstate ide o reťazové zapojenie. Skalár pre každý vstup môže zväčšiť obraz na ľubovoľnú pozíciu v obraze videa, čím sa vytvorí dojem, že sú pripojené ďalšie kamery - čím sa vytvorí virtuálne prostredie s viacerými kamerami. Medzi ďalšie efekty patrí kľúčovač zostupného prúdu (DSK), obraz v obraze a viacnásobné prechody.

Zariadenie je bezhlučné vďaka jedinečnej a účinnej konštrukcii vyžarujúcej teplo, ktorá eliminuje potrebu chladiaceho ventilátora. Podporované sú rozhrania MIDI aj RS-232, ktoré umožňujú ovládanie a integráciu s rôznymi zariadeniami, ako je napríklad V-Mixer pre audio-follows-video aplikácie alebo diaľkové ovládanie pomocou nástenného panelu.

V-40HD podporuje rôzne možnosti dizajnu systému a kreatívnej produkcie. Cenovo dostupný model V-40HD a jeho výkonné funkcie umožňujú zákazníkom, ktorí chcú prejsť na pracovný postup HD. Videomixér V-40HD posilňuje ponuku multiformátových videomixérov Roland a je umiestnený tak, aby naplnil rôzne potreby videoprodukcie pre aplikácie na živé podujatia, firemné, vzdelávacie a bohoslužobné domy s využitím HDMI a počítačových zdrojov.
