RGBlink MSP 318N HDMI 2.0 to Fiber Extender

RGBlink MSP 318N je sada vysielača a prijímača, ktorá prenesie HDMI 2.0 až 4K pri 60 Hz v RGB 4:4:4 (18 Gb/s) s HDR po optickom vlákne. Moduly SFP+ sa volia podľa trasy – single-mode až 10 km, multi-mode až 300 m – a objednávajú sa zvlášť. Vysielač má priechodný výstup HDMI a vkladanie zvuku, prijímač výstup zvuku; vlákno prenesie aj obojsmerné IR a RS-232.

Keď je displej ďaleko alebo trasa vedie rušeným prostredím, prevezme signál HDMI 2.0 optické vlákno. Pri zdroji zostane náhľad cez priechodný výstup, pri displeji vyvedený zvuk a ovládanie oboch strán.

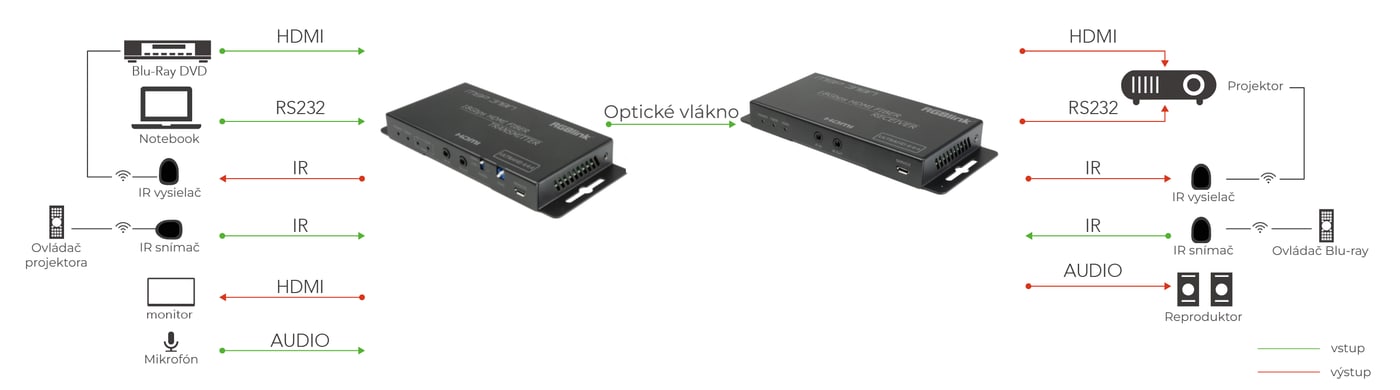

Zapojenie

Vysielač prijme HDMI zo zdroja (Blu-ray, notebook) a zvuk z mikrofónu, priechodným výstupom HDMI napojí monitor a po optickom vlákne pošle signál do prijímača. Ten vyvedie HDMI na projektor a zvuk do reproduktorov; káble IR a port RS-232 umožnia ovládať zariadenia na oboch koncoch.

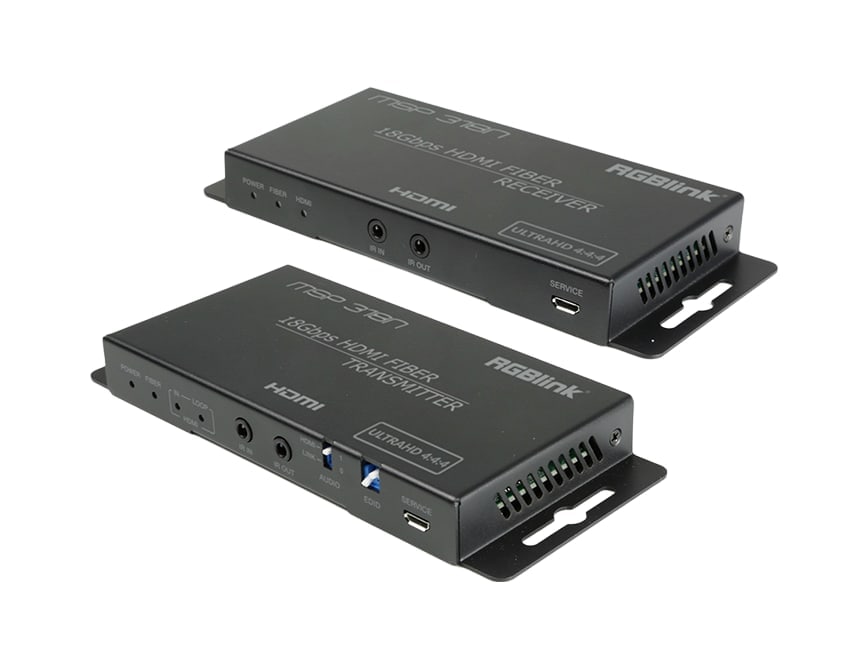

Vysielač a prijímač

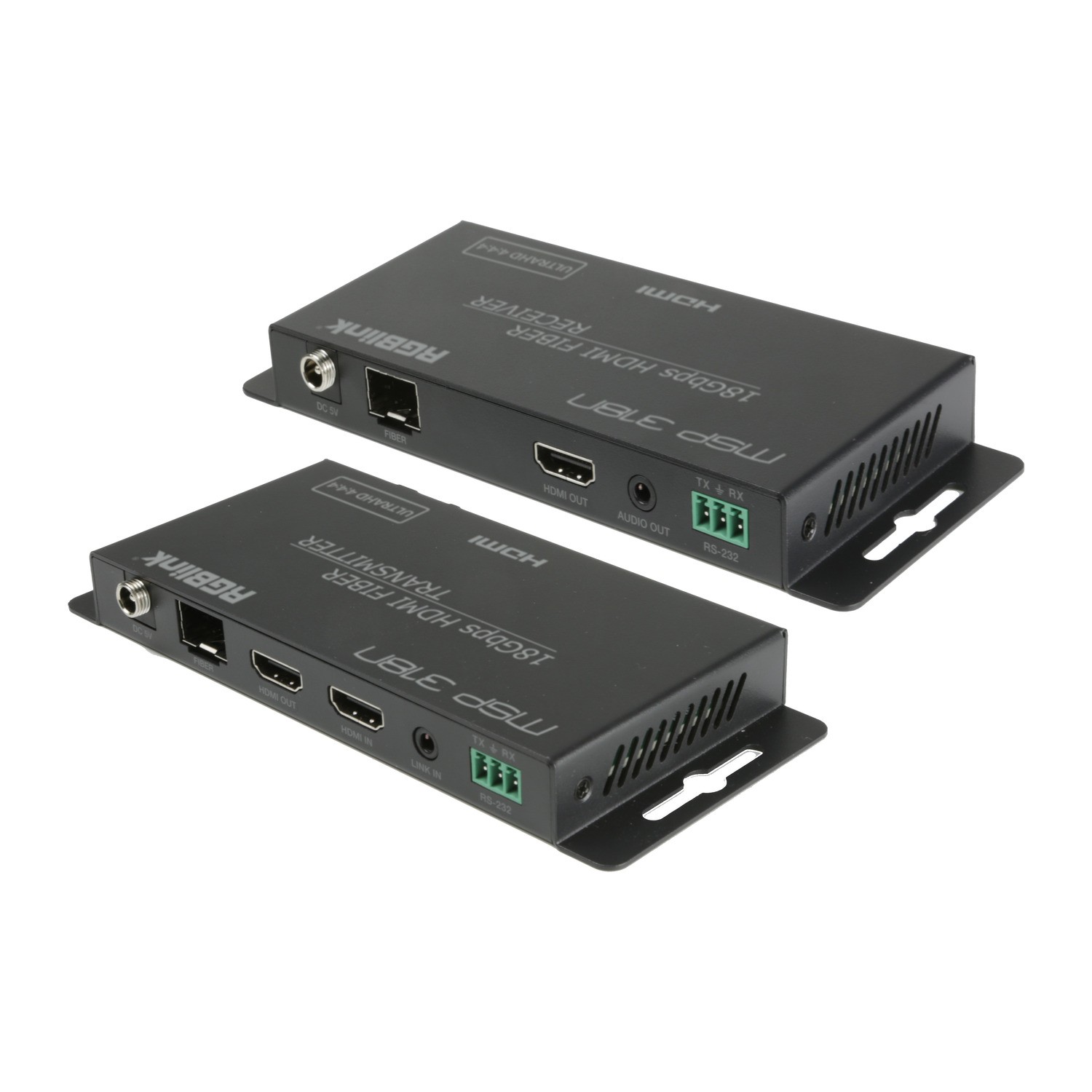

Vysielač má vstup HDMI 2.0, priechodný výstup HDMI, audio vstup (3,5 mm), port RS-232 (Phoenix 3,81 mm), IR vstup a výstup a slot SFP+ s dvoma konektormi LC. Prijímač má slot SFP+, výstup HDMI 2.0, audio výstup, RS-232 a IR. EDID sa nastavuje prepínačmi DIP.

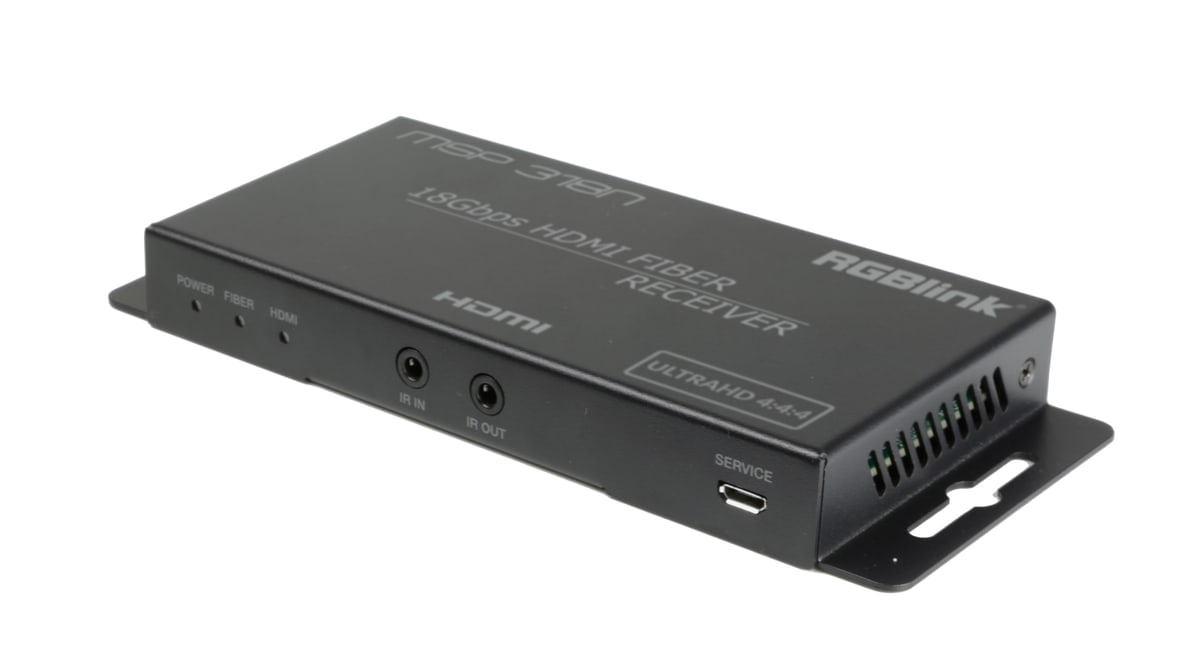

Obraz, zvuk a ovládanie

Farebný priestor RGB, YCbCr 4:4:4 / 4:2:2 a YUV 4:2:0, farebná hĺbka 8/10/12 bitov pri 1080p60 a 8 bitov pri 4K60, podpora HDR a 3D. Prenesie zvuk LPCM 2/5.1/7.1, Dolby TrueHD, DTS-HD Master Audio aj DSD. IR pracuje v pásme 20–60 kHz, RS-232 rýchlosťou 4 800–115 200 Bd.

Ďalšie informácie

RGBlink MSP 318N je vysokovýkonný systém predlžovača HDMI 2.0 s optickým káblom, pozostávajúci z vysielača a prijímača, navrhnutý pre profesionálne AV, vysielacie a riadiace prostredia. Podporuje signály HDMI 2.0 s plnou šírkou pásma až do 18 Gb/s, čo umožňuje 4K@60Hz RGB 4:4:4 8-bitové video s formátmi HDR a 3D. Súlad s normami HDMI 2.0b a HDCP 2.2 zaručuje kompatibilitu s modernými zdrojmi a displejmi HDMI.

MSP 318N používa externé optické moduly SFP+ (objednávajú sa samostatne) na podporu prenosu cez jedno- aj viacmódové optické vlákna, čo umožňuje vzdialenosti až 10 km cez jedno-módové optické vlákno alebo 300 m cez viacmódové optické vlákno. Vysielač disponuje priechodným výstupom HDMI a vkladaním zvuku cez 3,5 mm vstup, zatiaľ čo prijímač podporuje extrakciu zvuku cez 3,5 mm výstup. Správa EDID sa vykonáva prostredníctvom DIP prepínačov pre bezproblémovú kompatibilitu zdrojov.

Medzi ďalšie profesionálne funkcie patrí obojsmerné IR ovládanie, priechod RS-232 pre integráciu ovládania zariadení a podpora širokej škály rozlíšení videa, farebných priestorov a audio formátov. Kompaktný, ľahký a energeticky úsporný MSP 318N je ideálny pre konferenčné miestnosti, vysielacie zariadenia, digitálne značenie, riadiace centrá a distribúciu HDMI signálu na veľké vzdialenosti.

Kľúčové vlastnosti

• Podporuje 4K@60Hz (18 Gbps) RGB 4:4:4 s HDR
• Kompatibilný s HDMI 2.0b a HDCP 2.2
• Podpora externých SFP+ optických modulov (voliteľné)
• Vzdialenosť prenosu: až 10 km (jednomódový) alebo 300 m (viacmódový)
• Podporuje formáty HDR a 3D
• Obousměrné IR ovládanie a priechod RS-232
• Správa EDID prostredníctvom prepínača DIP
• Priechodný výstup HDMI a vkladanie zvuku na vysielači
• Extrakcia zvuku na prijímači
