RED V-RAPTOR TACTICAL TOP PLATE W/ BATTERY ADAPTER (V-lock)

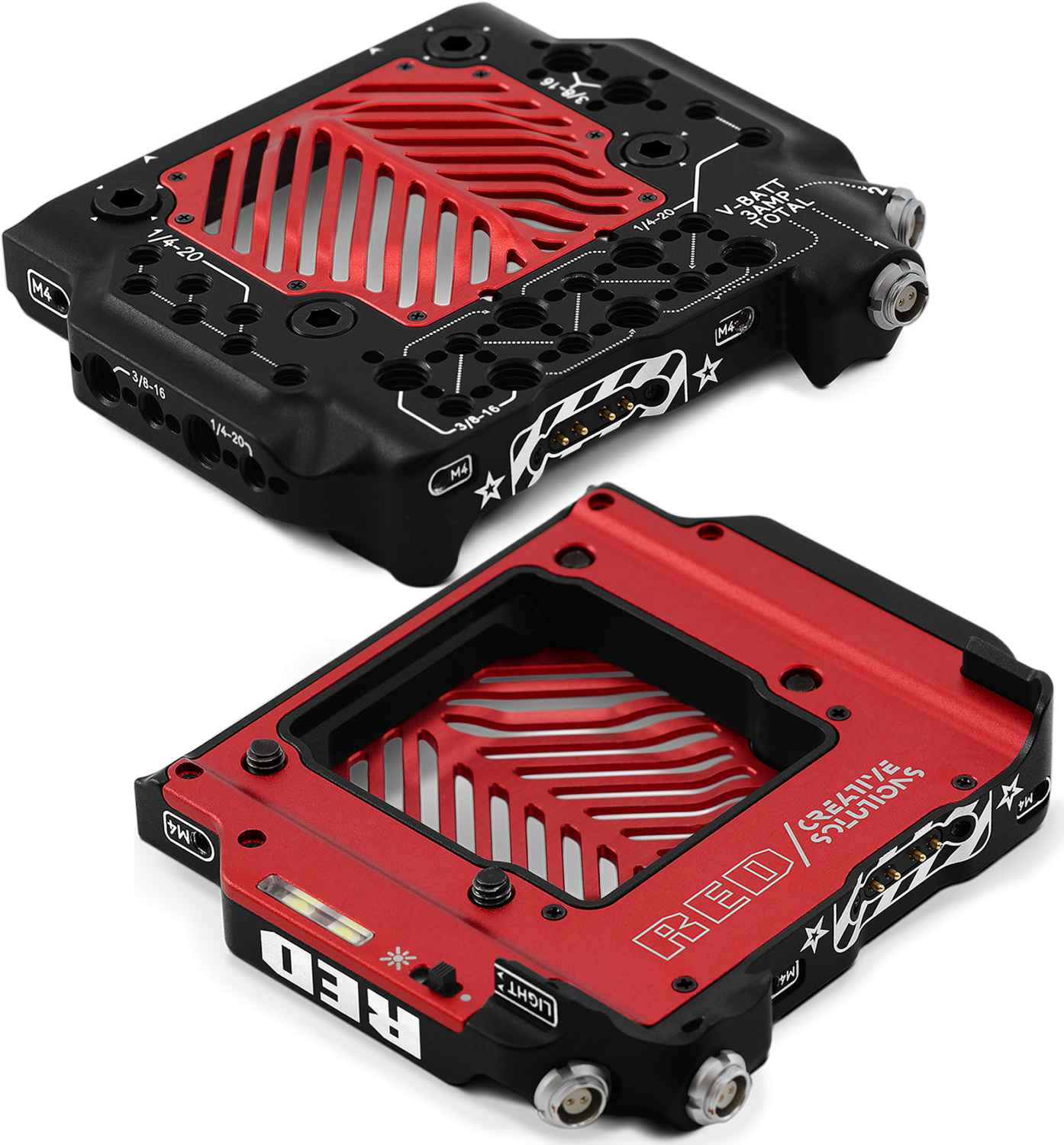

Taktická horná doska V-RAPTOR™ umožňuje bezpečne pripevniť väčšiu batériu na zadnú stranu kamery a upevniť/napájať príslušenstvo z hornej dosky. Vrchná doska obsahuje dva 2-kolíkové výstupy Aux, asistenčné bočné LED svetlo, viacero montážnych závitov 3/8-16 a ¼-20 a systém pogo pripojenia na prepojenie s adaptérom batérie.

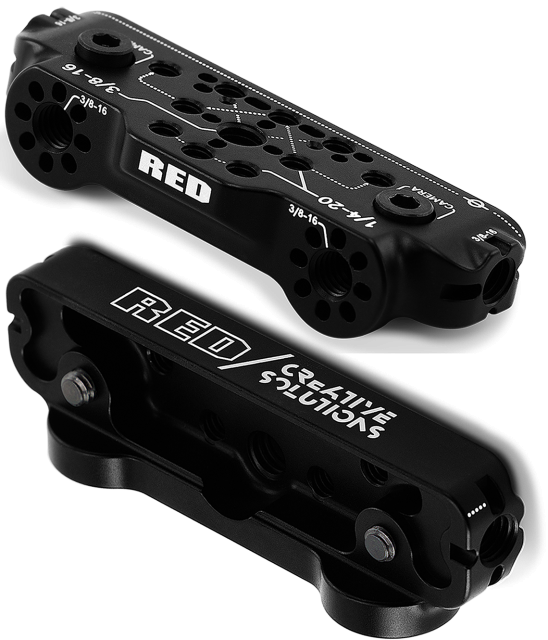

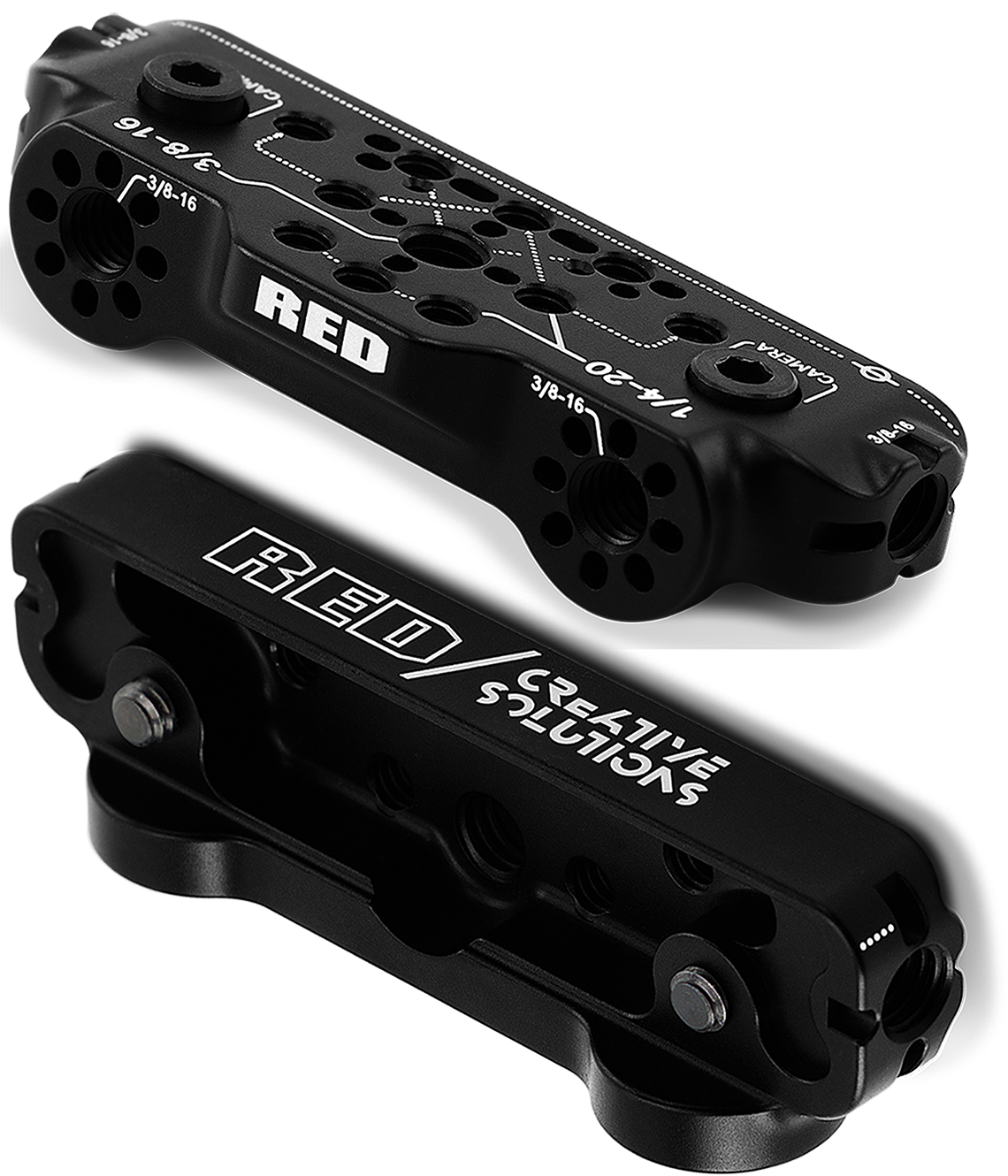

Predná syrová doska poskytuje ďalšie montážne závity 3/8-16 a ¼-20. Táto doska je potrebná na pripevnenie hornej rukoväte a nadstavcov V-RAPTOR™, keď je nainštalovaná taktická horná doska V-RAPTOR™.

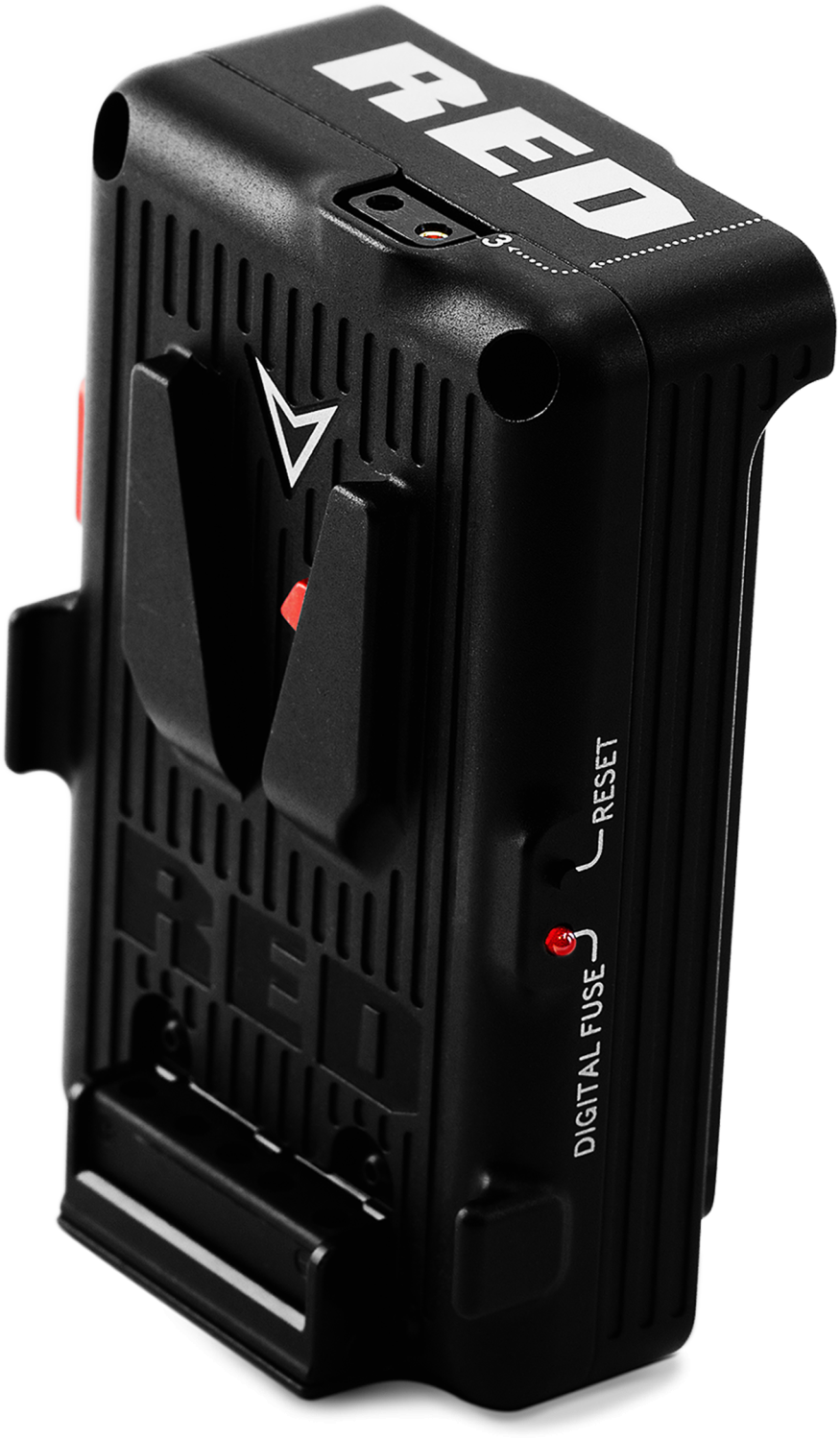

Adaptéry na batérie V-Lock a Gold Mount obsahujú P-tap/D-tap a bezpečnostný systém E-Fuse a systém pogo pripojenia na prepojenie s vrchnou doskou. Tieto adaptéry umožňujú fotoaparátu prijímať batérie V-Lock a Gold Mount plnej veľkosti.

Taktickú hornú dosku V-RAPTOR™ môžete používať s 7,0" LCD displejom DSMC3™ RED® Touch, hornou rukoväťou a nadstavcami V-RAPTOR™, výsuvnou rukoväťou a dodávanou prednou syrovou doskou.

POZNÁMKA : Funkcia SMBUS Pass-through je k dispozícii len na batériovom adaptéri V-Lock.

POZNÁMKA: Taktická horná doska V-RAPTOR s adaptérom na batérie nie je kompatibilná s kamerovými systémami ^DSMC®, ^DSMC2®, RED ^RANGER® alebo ^KOMODO®.

V prípade problémov alebo ich riešenia kontaktujte support@cs.inc.

Súpravy V-RAPTOR™ Tactical Top Plate a Battery Adapter obsahujú:

Pripevnenie vrchnej dosky:

1. Zarovnajte štyri skrutky so zodpovedajúcimi otvormi ¼-20 za bodom pripojenia POGO na hornej strane fotoaparátu a utiahnite každú skrutku podľa vzoru v tvare kríža, aby ste zabezpečili rovnomerné rozloženie tlaku na dosku.

2. Potom si môžete vybrať, či chcete pred hornú dosku pripevniť prednú syrovú dosku, 7,0" LCD displej DSMC3™ RED® Touch alebo výstupnú rukoväť.

3. Ďalej na pripevnenie adaptéra batérie nasuňte adaptér na zadnú dosku V-Lock na tele kamery a zaistite obe horné skrutky na hornej doske, aby ste zabezpečili pevné spojenie.

POZNÁMKA: Možno bude potrebné mierne povoliť skrutky hornej dosky, aby sa skrutka adaptéra batérie vyrovnala s hornou doskou.

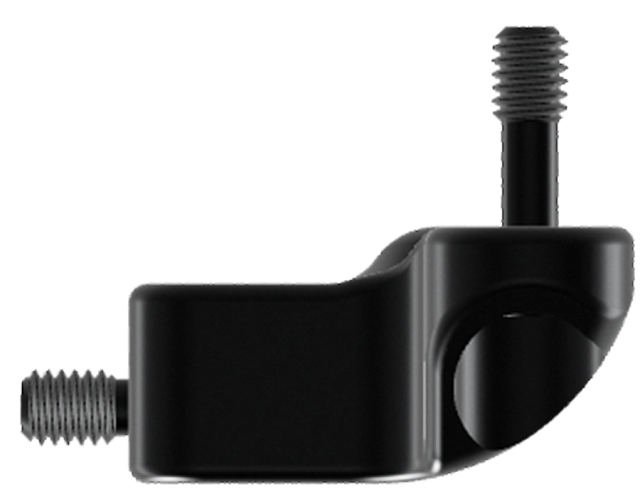

Na spodnú časť adaptéra batérie a zadnú časť dosky Arca môžete pripevniť podpornú konzolu batérie (je súčasťou balenia Expander Blade & Quick Release Platform Pack) na dodatočnú podporu.
