Napájací modul pre DJI Video Transmitter - Gold Mount typ II

Napájací modul Tilta drží videovysielač alebo prijímač DJI Transmission priamo na kamere a zároveň ho napája. Predná doska sa nasadí na batériovú dosku kamery, na zadnú sa zacvakne batéria Gold Mount alebo V-Mount — a tá potom napája vysielač aj telo kamery či monitor. Odpadajú tým napájacie káble medzi jednotlivými dielmi zostavy. Konštrukcia je z hliníka a nehrdzavejúcej ocele. Toto je prevedenie Type II s úchytom Gold Mount priamo na doske.

Toto je prevedenie Type II, ktoré výrobca vedie ako „Gold Mount to Gold Mount“: úchyt Gold Mount je priamo na doske a prevodník k nemu nepotrebujete.

Vysielač a batéria na jednej doske

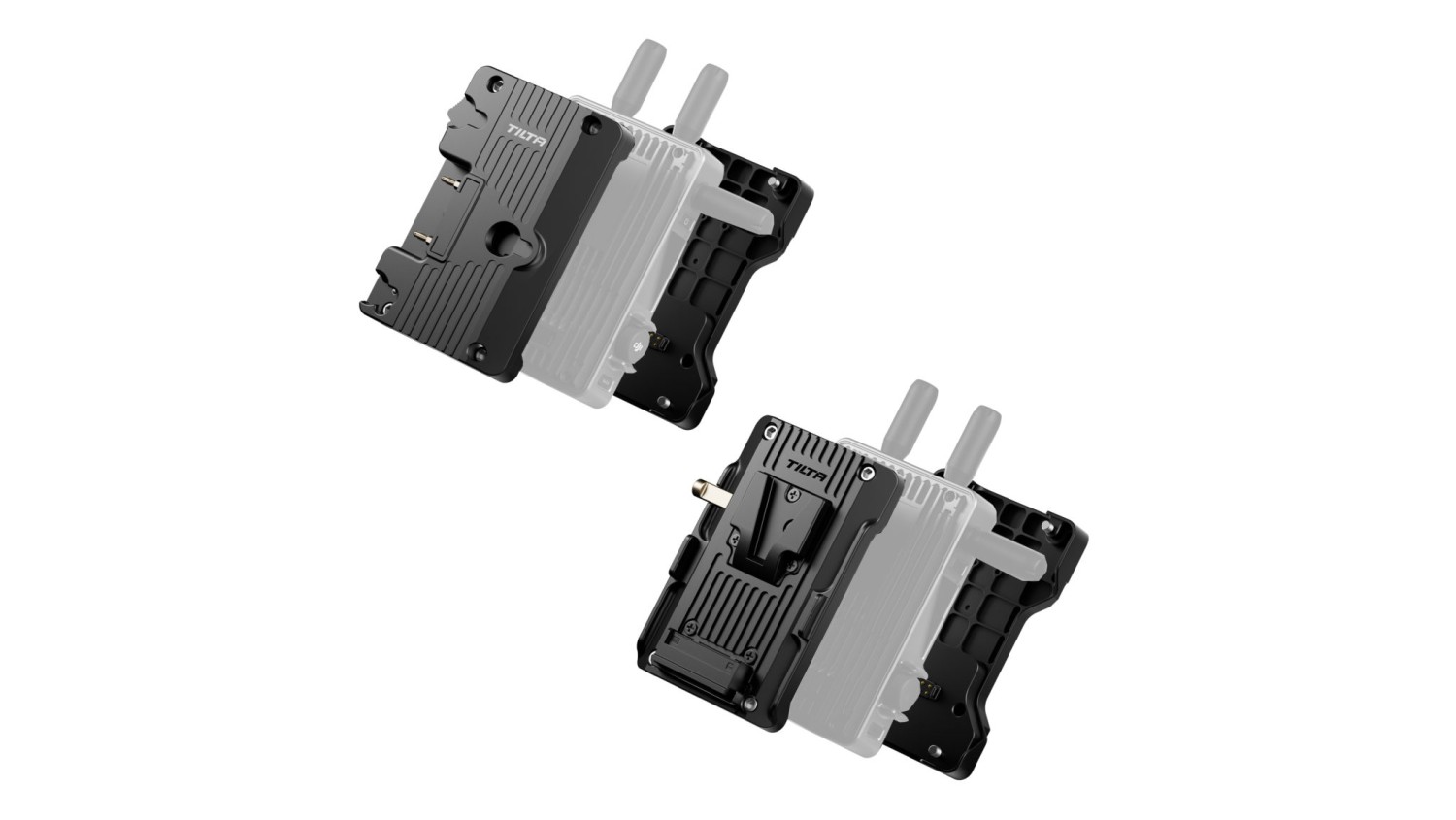

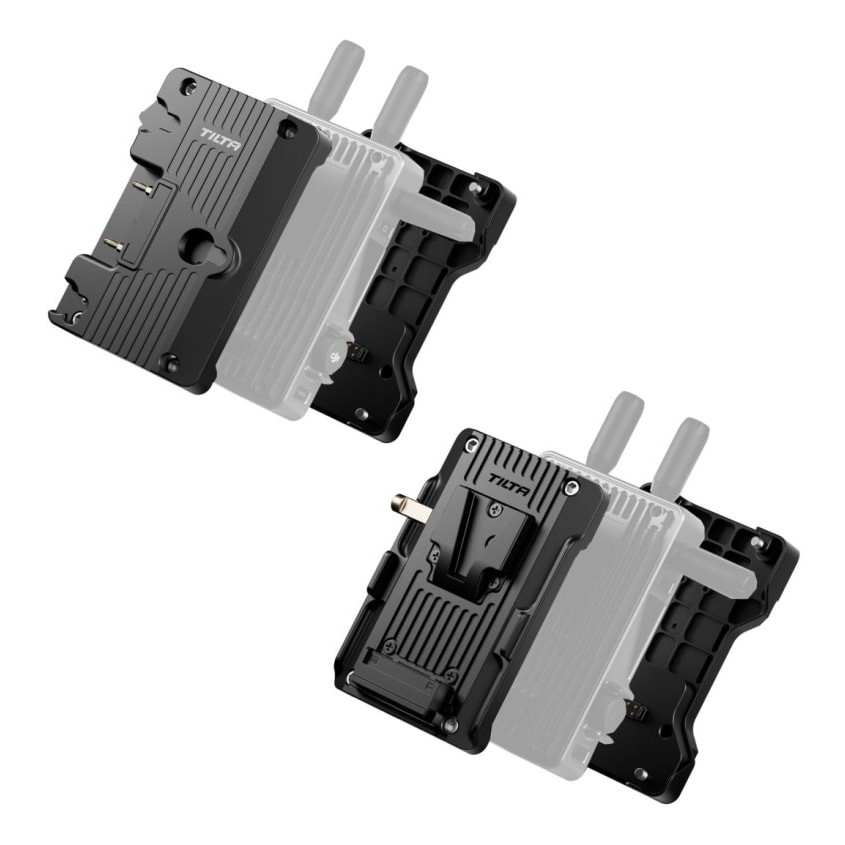

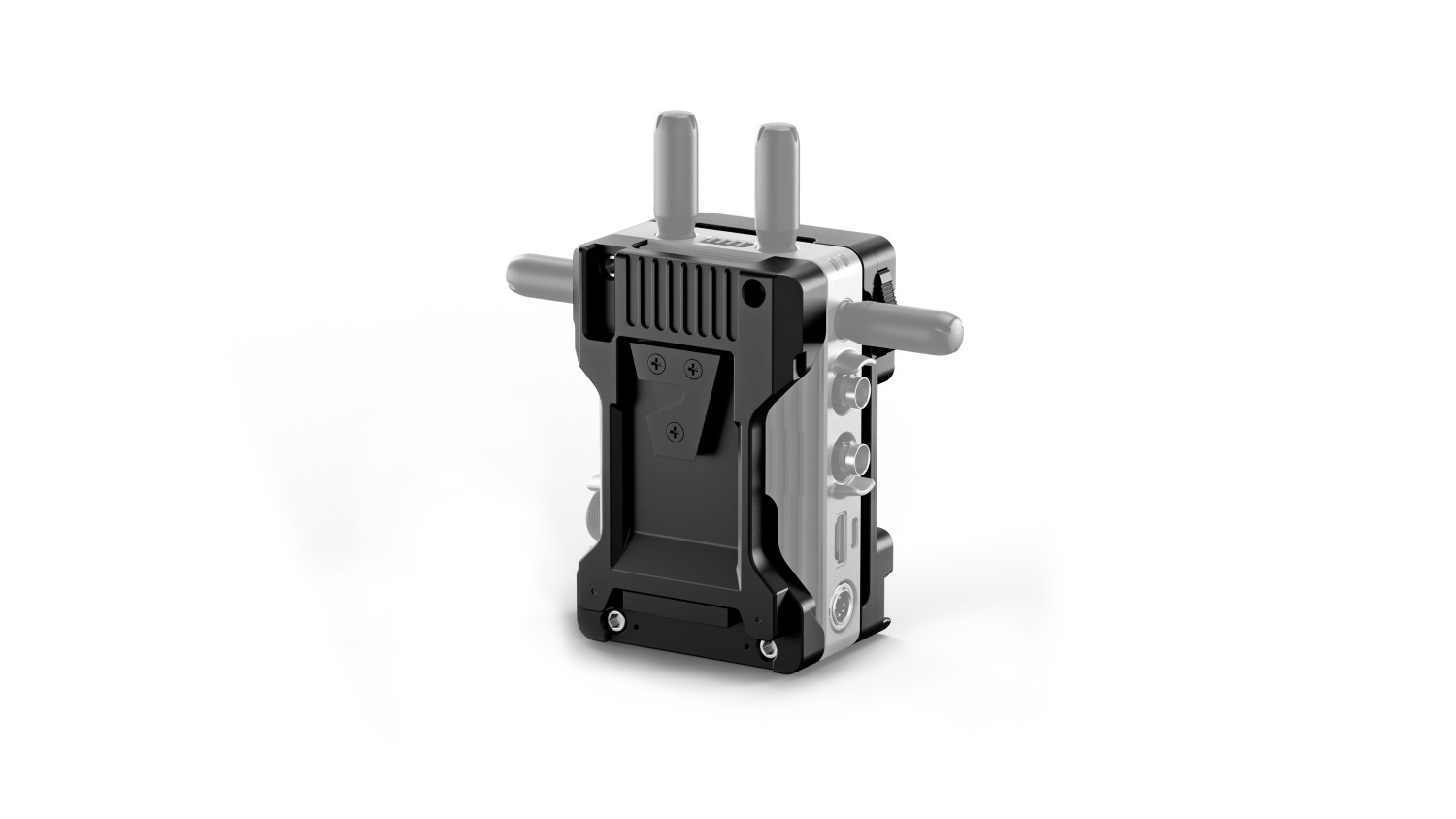

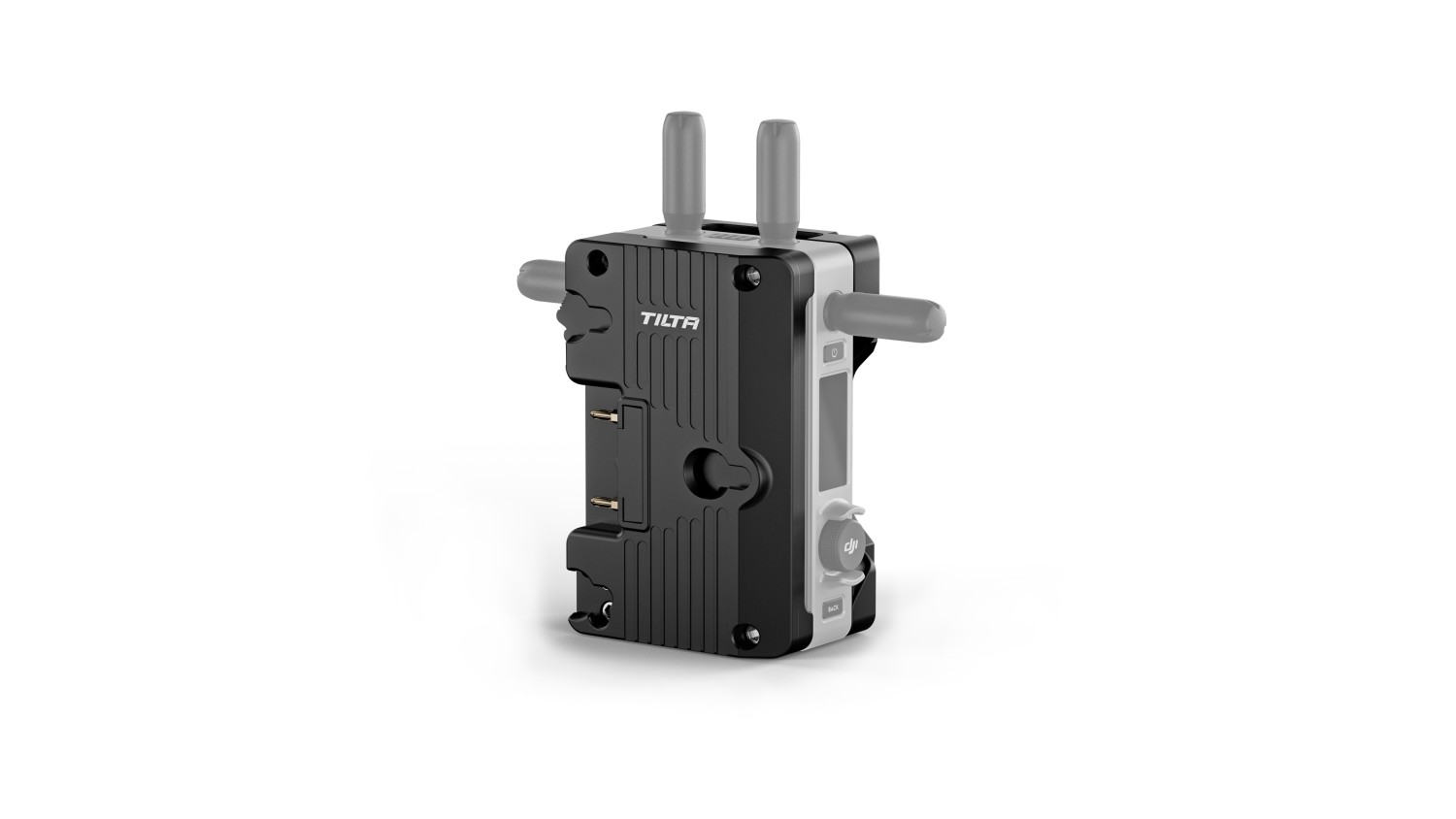

Modul sa skladá z prednej a zadnej dosky, ktoré sa zoskrutkujú po stranách videovysielača DJI. Predná strana sa potom nasadí na batériovú dosku na kamere, zadná prijme batériu. Vysielač tak nevisí na ramene ani na kábli — sedí na mieste, kam obvykle patrí batéria.

Priechodné napájanie bez káblov

Batéria na zadnej doske napája vysielač a prúd ide cez modul ďalej do tela kamery alebo do bezdrôtového monitora. Medzi vysielačom a kamerou teda nevedie žiadny napájací kábel, ktorý by sa dal vytrhnúť alebo zamotať do ostatnej kabeláže.

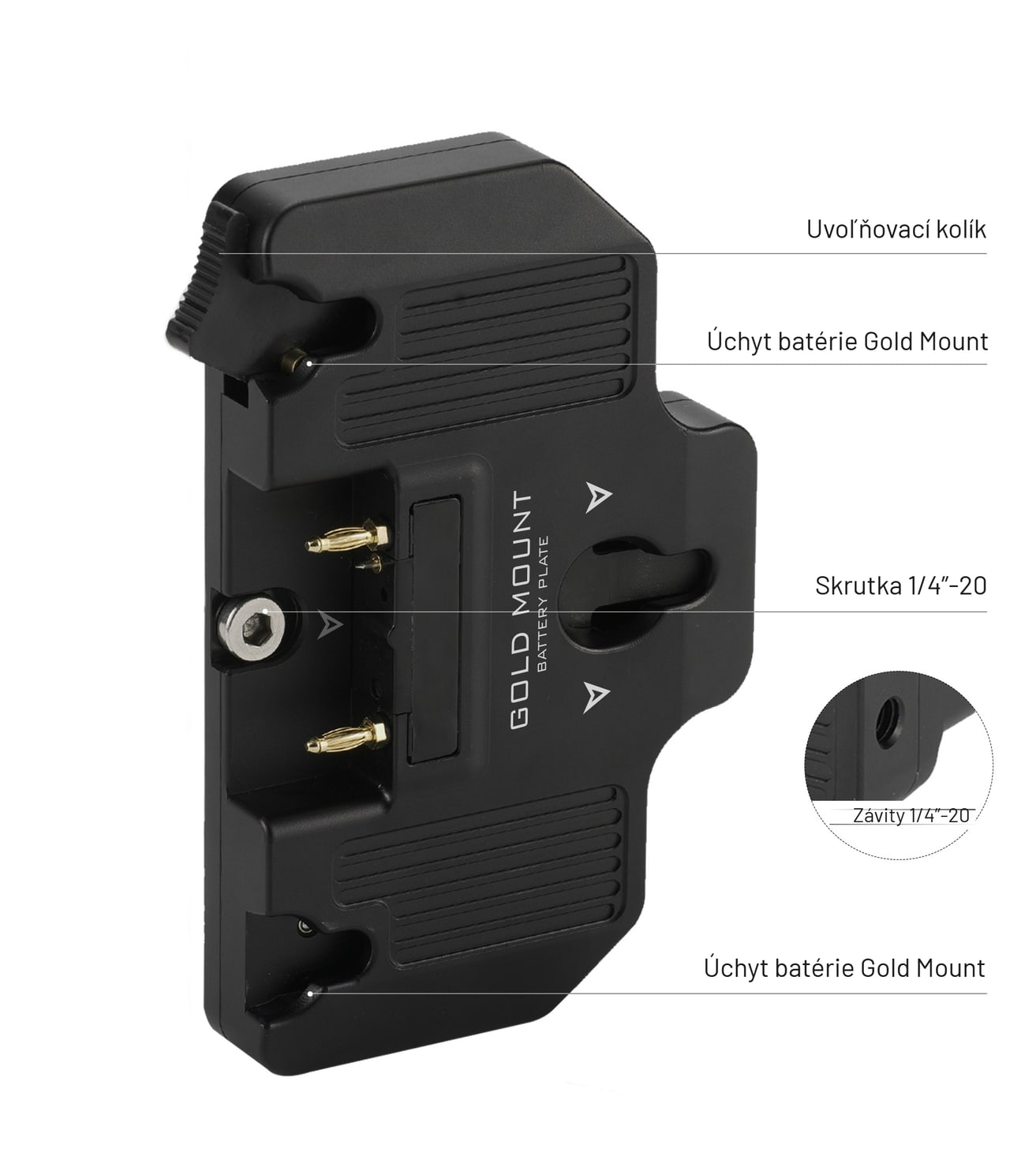

Kam sa čo upína

Na oboch doskách sú závity a skrutky 1/4”-20 pre ďalšie príslušenstvo, uvoľňovací kolík batérie a kontakty úchytu batérie. Modul sa tak dá doplniť o kĺbové rameno, držiak monitora alebo o chladiacu jednotku.

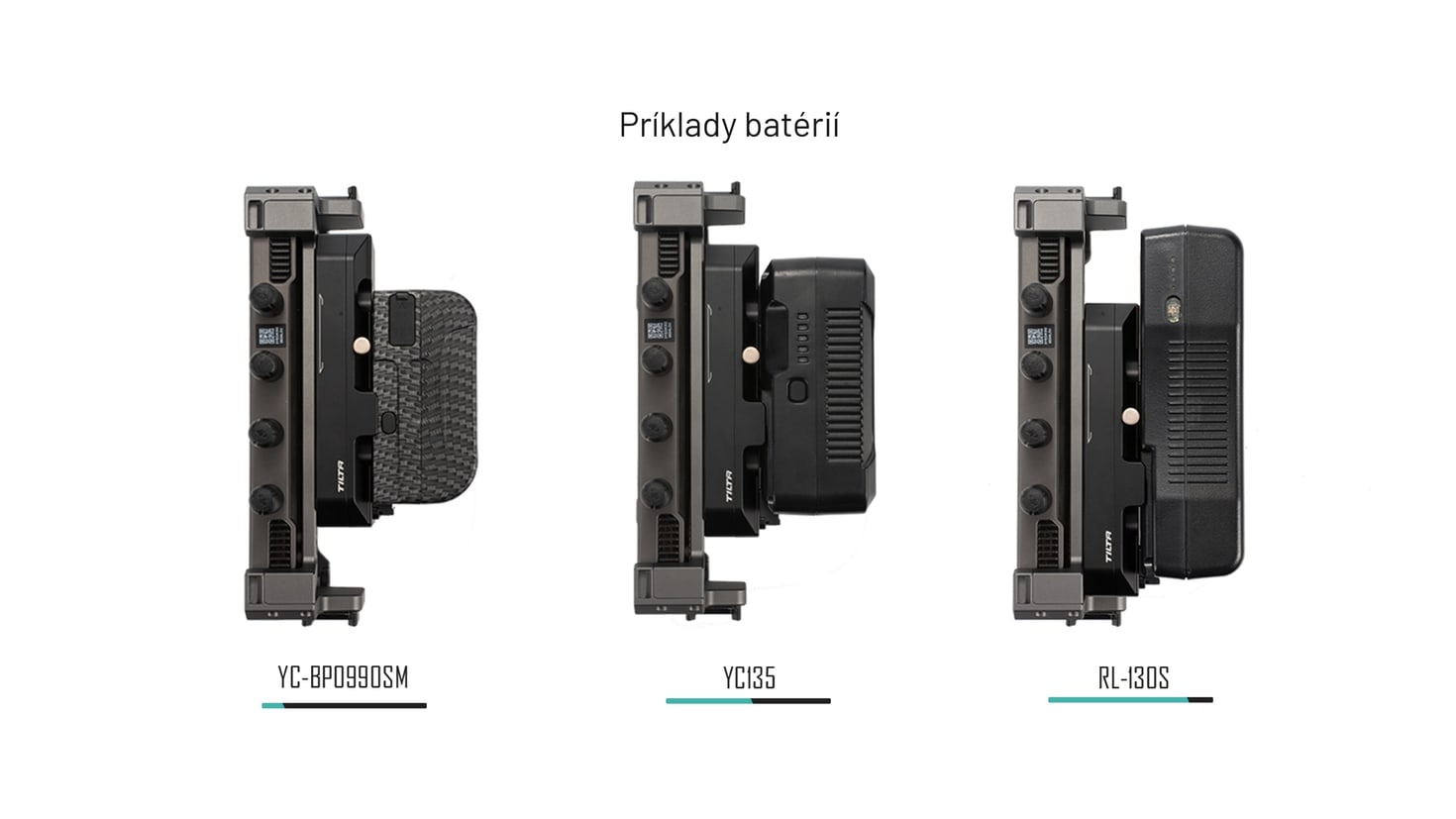

Batérie, ktoré sa na modul hodia

Výrobca ukazuje modul s batériami YC-BP0990SM, YC135 a RL-130S. Kapacita batérie určuje, ako dlho zostava vydrží — s veľkou V-Mount batériou zvládne vysielač aj kameru na celý natáčací deň.

Dosky sa dajú nasadiť len jedným spôsobom

Dosky možno na vysielač nasadiť len v jednej polohe: konektory SDI zostanú na strane kameramana a LCD s ovládacím kolieskom na strane asistenta. Počítajte s tým pri stavbe rigu, obrátiť sa to nedá.

Na čo si dať pozor

Modul sám o sebe nie je batéria ani nabíjačka — batériu Gold Mount alebo V-Mount k nemu potrebujete zvlášť.

Tilta pri tomto module neuvádza obmedzenie pre batérie 26 V; pred nasadením vysokonapäťovej batérie si overte, aké napätie znesie vaša kamera a vysielač.
