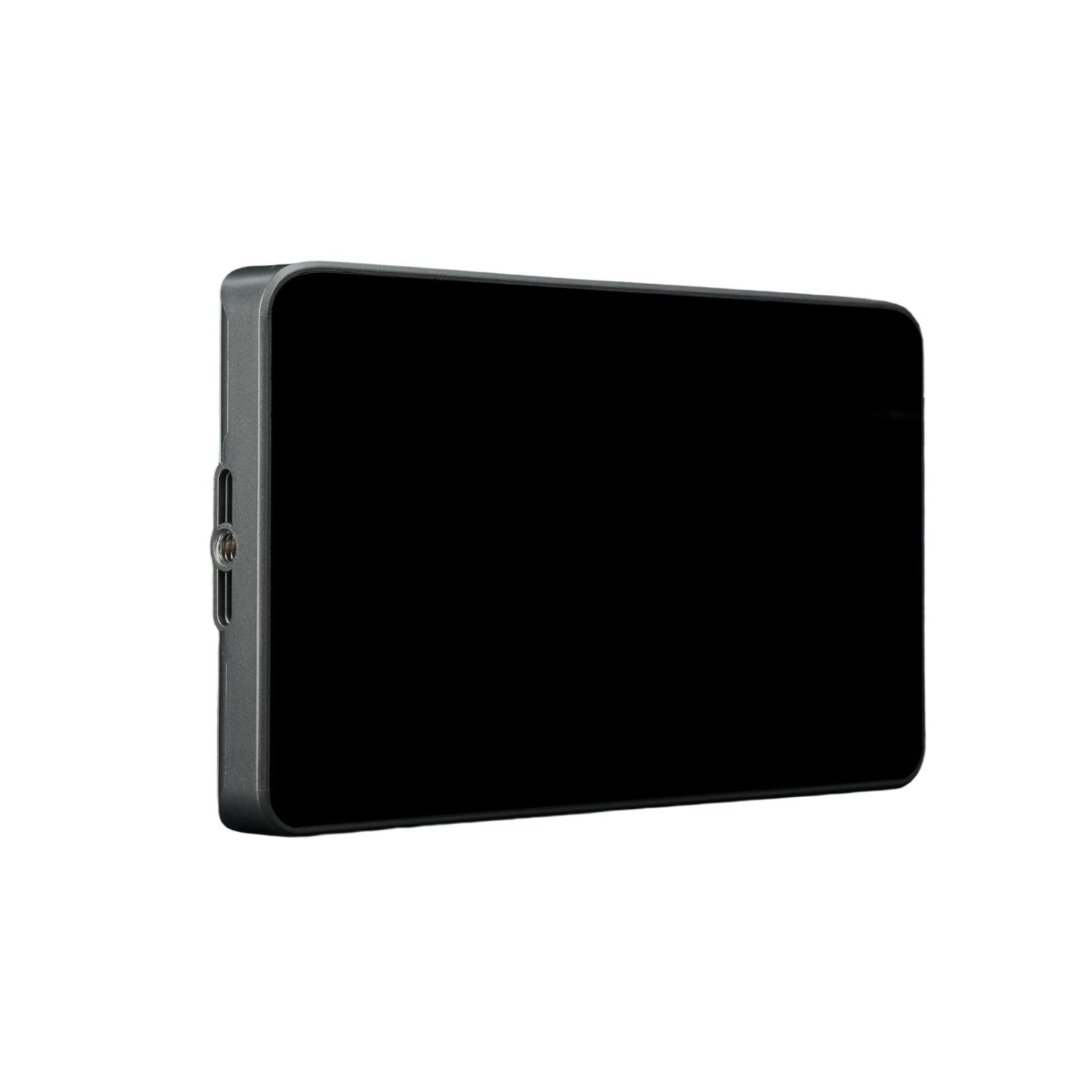

Portkeys LH7C

Portkeys LH7C je 7" dotykový monitor na kameru s jasom 1000 nitov, HDMI vstupom aj výstupom a káblovým ovládaním fotoaparátov Sony, Canon, Panasonic a Nikon. Jediný kábel TA03Y s konektormi USB-C a HDMI vedie obraz aj povely, takže sa z monitora spúšťa záznam a nastavuje ISO, clona, čas uzávierky, vyváženie bielej aj zaostrovanie.

Panel 1920 × 1080 s 10bitovým podaním (8 bitov + 2 FRC), plným pokrytím Rec.709 a kontrastom 1000:1 zostáva čitateľný aj na priamom slnku. Systém MOVNORM OS ponúka waveform, ARRI False Color, zebru, 3D LUT na displeji aj na HDMI výstupe a anamorfný de-squeeze. Monitor váži 263 g a spotrebuje najviac 8 W.

Ovládanie kamery jediným káblom

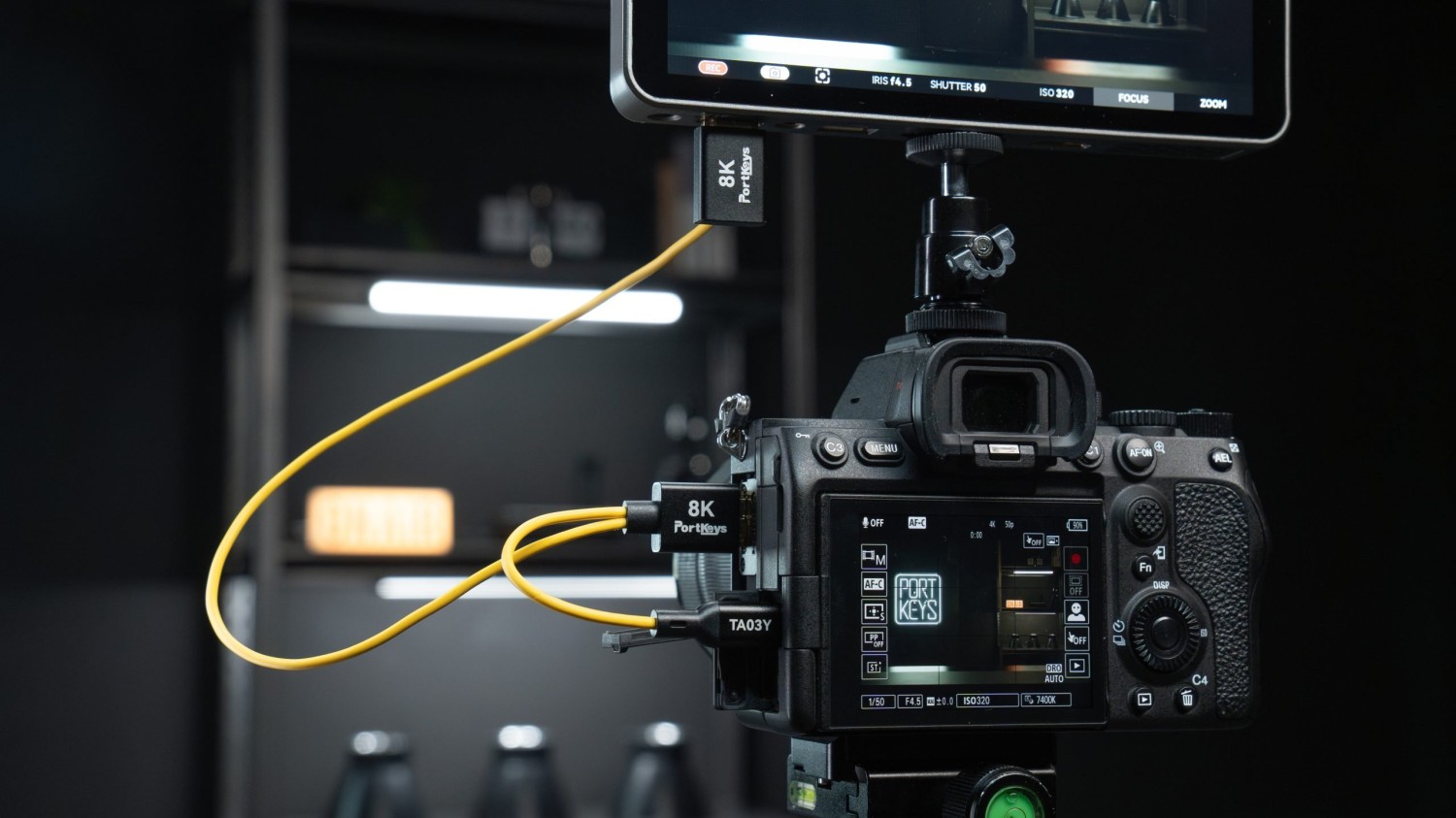

LH7C spája obrazový signál a ovládanie fotoaparátu do jedného kábla. Redukcia TA03Y sa zapojí do HDMI a USB-C konektora kamery, druhý koniec do monitora — odpadá druhý kábel pozdĺž ramena a s ním aj najčastejšia príčina výpadkov na pľaci.

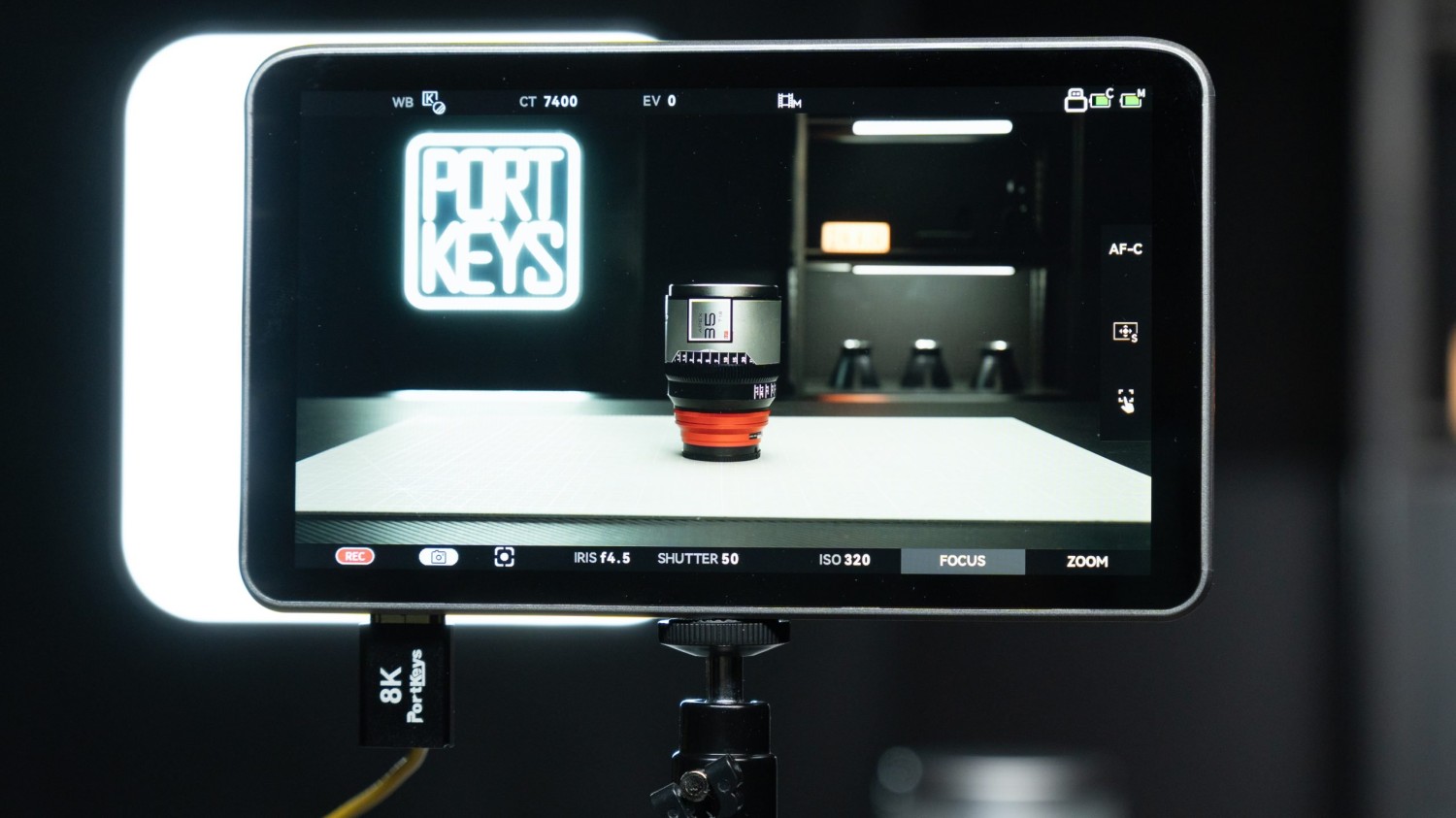

Po zapnutí monitor podporovaný fotoaparát sám rozpozná. Priamo na dotykovom displeji sa potom spúšťa a zastavuje záznam a mení ISO, clona, čas uzávierky, uhol uzávierky, vyváženie bielej, teplota chromatickosti, korekcia expozície, režim zaostrovania aj zaostrovací bod. Monitor zároveň ukazuje stav batérie kamery, obsadenosť kariet a zostávajúci čas záznamu.

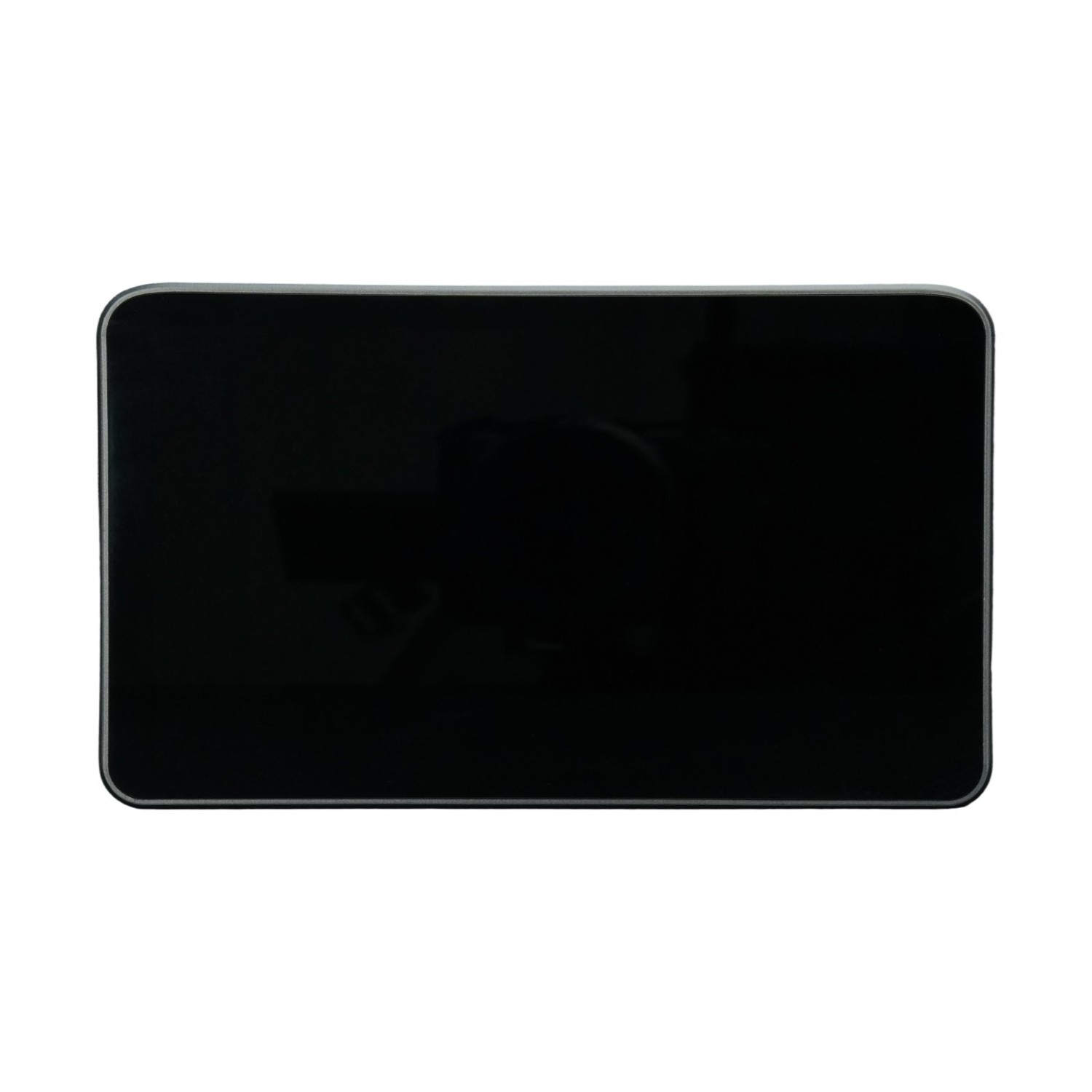

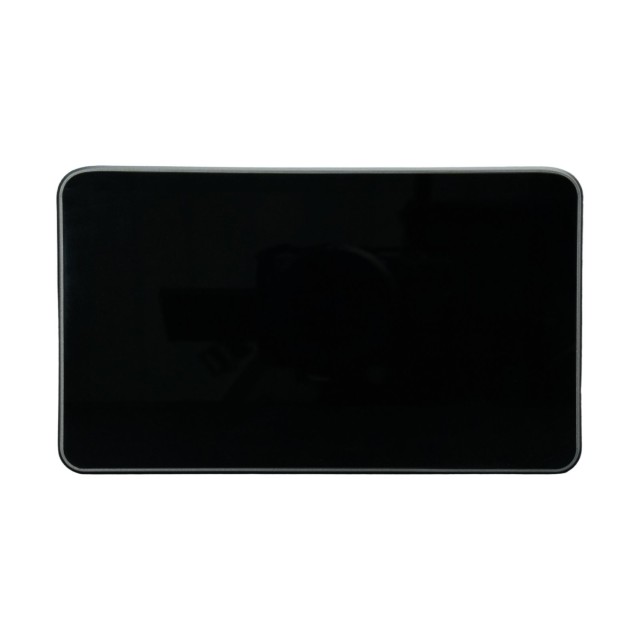

Sedempalcový Full HD displej s jasom 1000 nitov

Sedempalcový panel s rozlíšením 1920 × 1080 svieti až 1000 nitov, takže obraz zostáva čitateľný aj v priamom slnku. Kontrast 1000:1 a pozorovací uhol 85° do všetkých strán držia podanie farieb aj pre človeka, ktorý stojí vedľa kameramana.

10bitové spracovanie (8 bitov + 2 FRC) a plné pokrytie Rec.709 znamená plynulé prechody bez pruhov v gradientoch — na siedmich palcoch to vidno na oblohe aj na pleti.

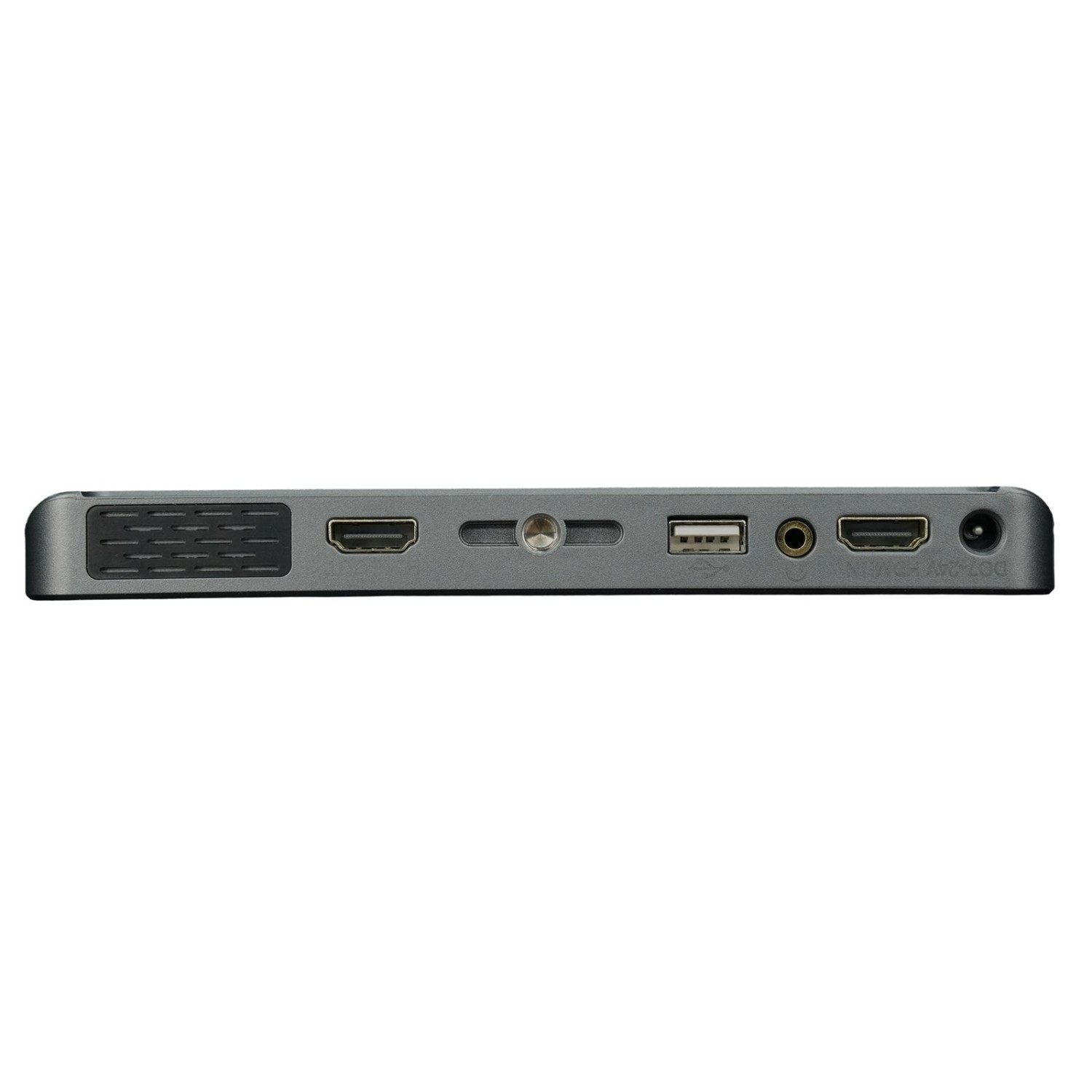

HDMI vstup do 4K a výstup pre ďalšieho diváka

Vstup HDMI prijíma DCI 4K (4096 × 2160) pri 24 sn./s, UHD 4K do 30 sn./s a Full HD do 60 sn./s. Štvorkový obraz monitor prevzorkuje do 1080p, čo zvyšuje kresbu náhľadu oproti obyčajnému zmenšeniu.

Výstup HDMI posiela ďalej 1080p60. Voliteľne sa doň prepíše 3D LUT, používateľské rozhranie, úpravy jasu, odtieňa a kontrastu, anamorfná korekcia aj roztiahnutie spodnej časti obrazu pri zvislom natáčaní — režisér alebo rekordér tak vidí to isté čo kameraman.

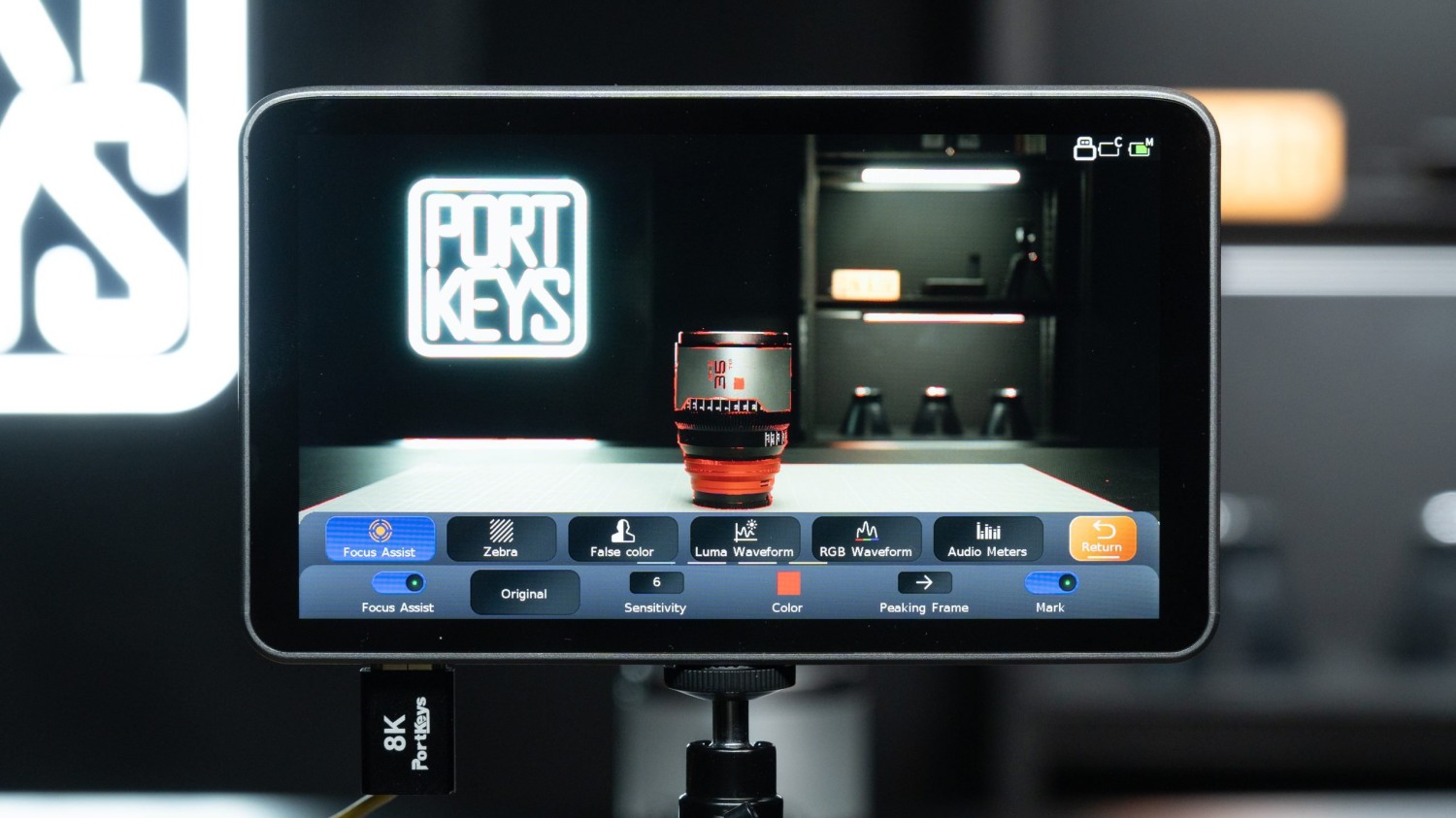

MOVNORM OS: nástroje na expozíciu, zaostrenie a farby

K dispozícii sú RGB a Luma waveform, Luma histogram, audio metre, zebra, ARRI False Color aj vlastný režim s ručne zadanými hodnotami IRE, funkcia Log Stops, ktorá rozdelí logaritmický signál kamery na expozičné pásma podľa jej skutočných clonových čísel, a HDR (HLG).

Nový algoritmus zvýraznenia hrán vie Peaking Frame — zvýrazňuje len vnútri zvoleného rámčeka, takže rozhranie kamery zostane čisté. Ďalej sú tu obdĺžnikový výrez na presné priblíženie ľubovoľného miesta, zväčšenie gestom, vodiace rámčeky, mriežky, pomery strán, automatické preklopenie obrazu, snímanie a polopriehľadné prekrytie referenčnej snímky a anamorfný de-squeeze 1,33×, 1,5×, 2,0× alebo vlastná hodnota od 0,25× do 4,00×.

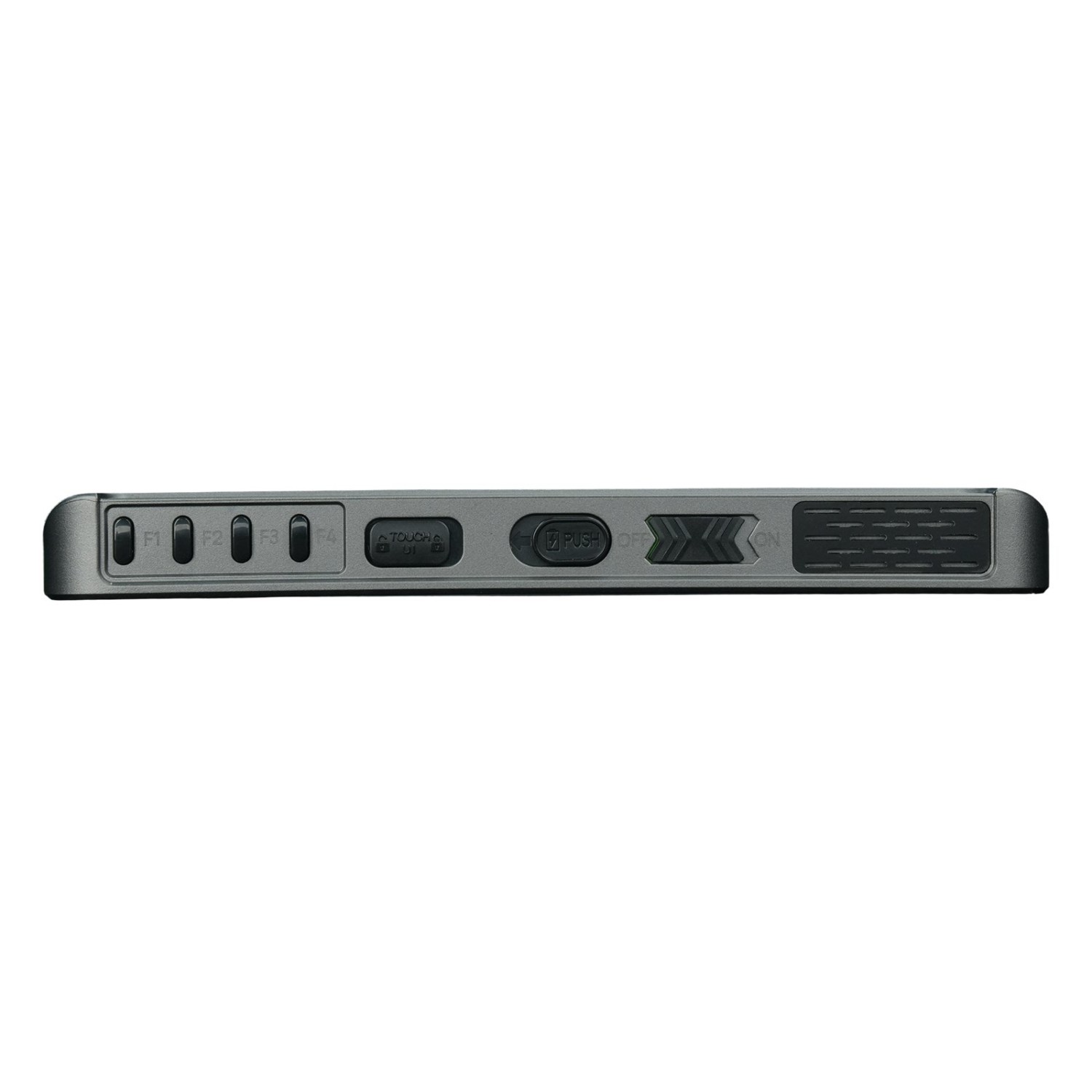

Z USB disku možno načítať až 20 vlastných 3D LUT. Štyri tlačidlá F1–F4 na hornej hrane si používateľ obsadí funkciami, ktoré pri natáčaní potrebuje najčastejšie.

Focus Tracking Frame

Pri fotoaparátoch Sony vie LH7C novo posúvať rámček sledovacieho zaostrovania priamo prstom po displeji monitora. Ostatné značky výrobca pridá bezplatnou aktualizáciou firmvéru.

Napájanie na celý natáčací deň

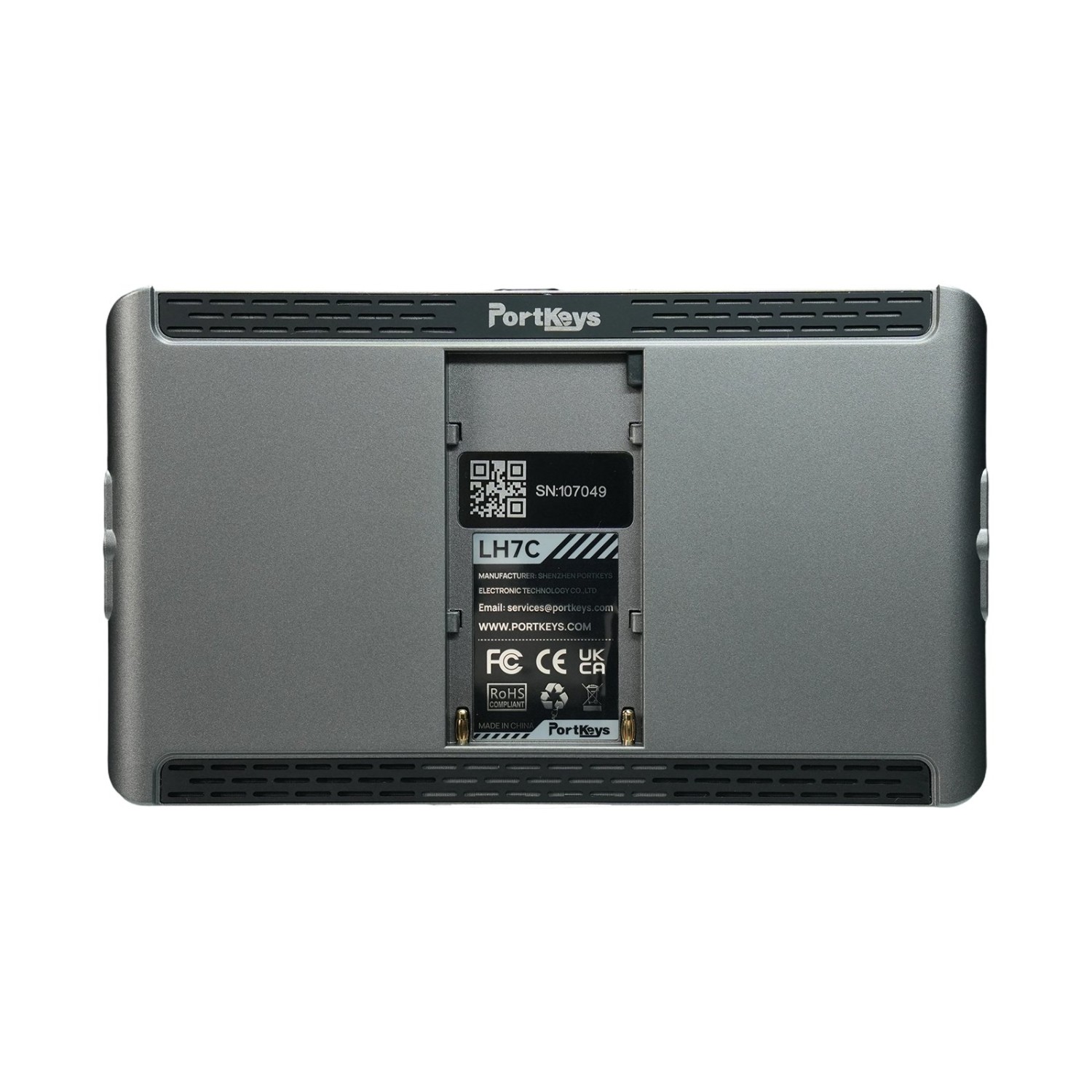

Spotreba najviac 8 W znamená, že na jednej batérii Sony NP-F970 (6600 mAh) monitor vydrží zhruba 7 až 8 hodín. Vstavaná doštička prijíma batérie NP-F970, F960, F750 aj F550, vstup DC 7–24 V umožňuje napájanie z V-mount alebo Gold Mount batérie rigu.

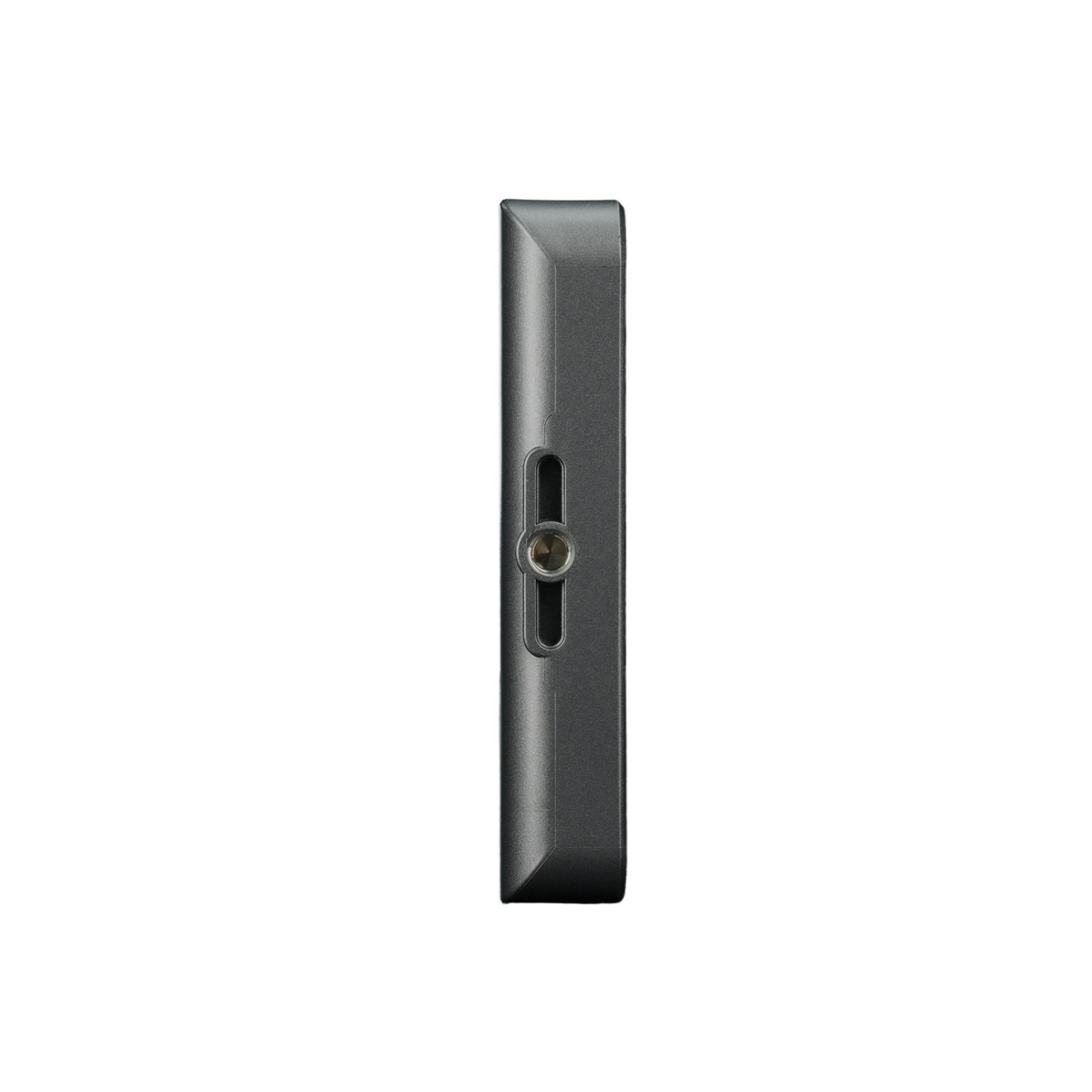

Telo z polykarbonátu a ABS váži 263 g a je vysoké len 18,4 mm. Tri závity 1/4"-20 s aretačnými drážkami na spodnej strane a na oboch bokoch umožňujú postaviť monitor tam, kde je práve miesto.

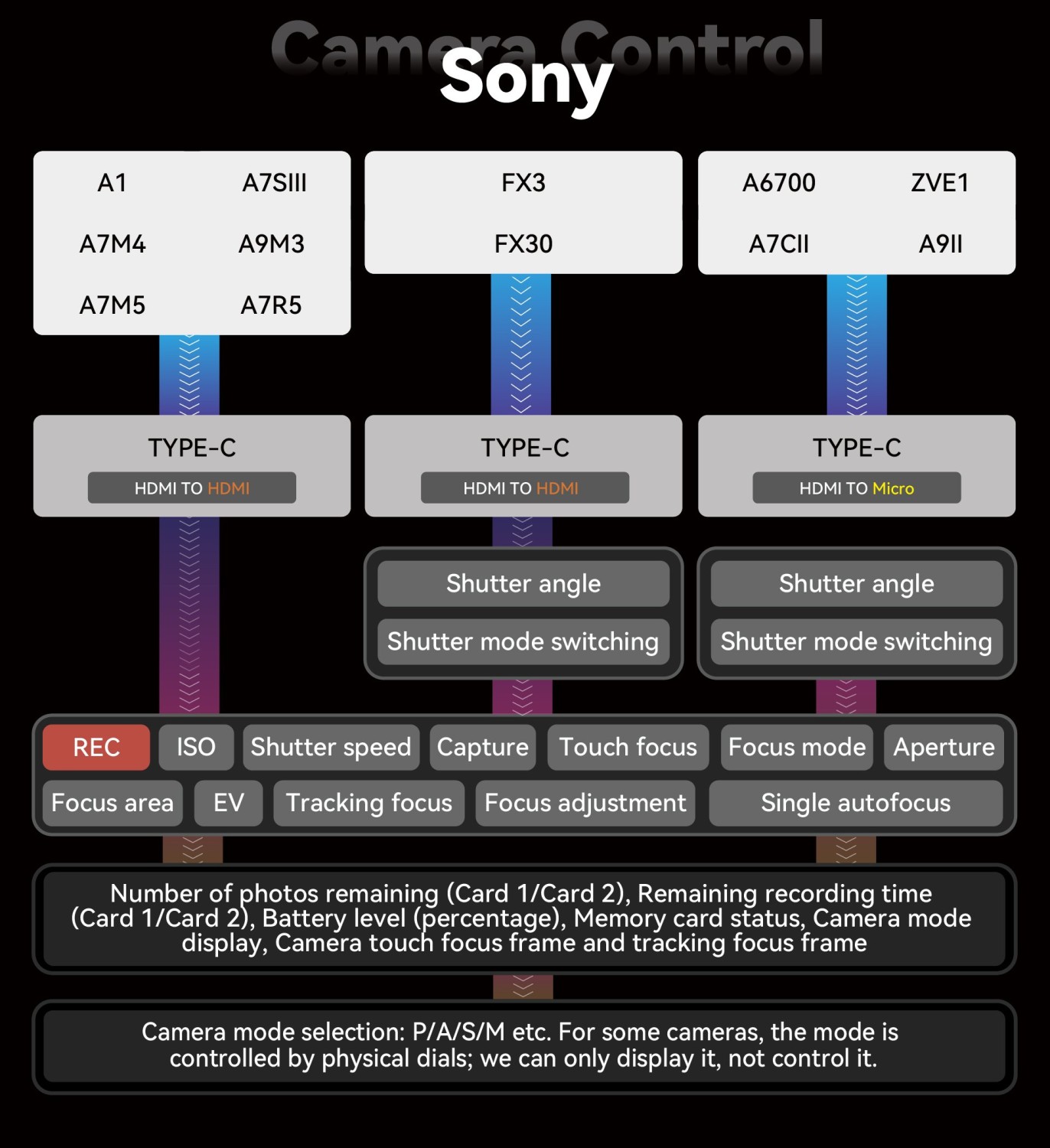

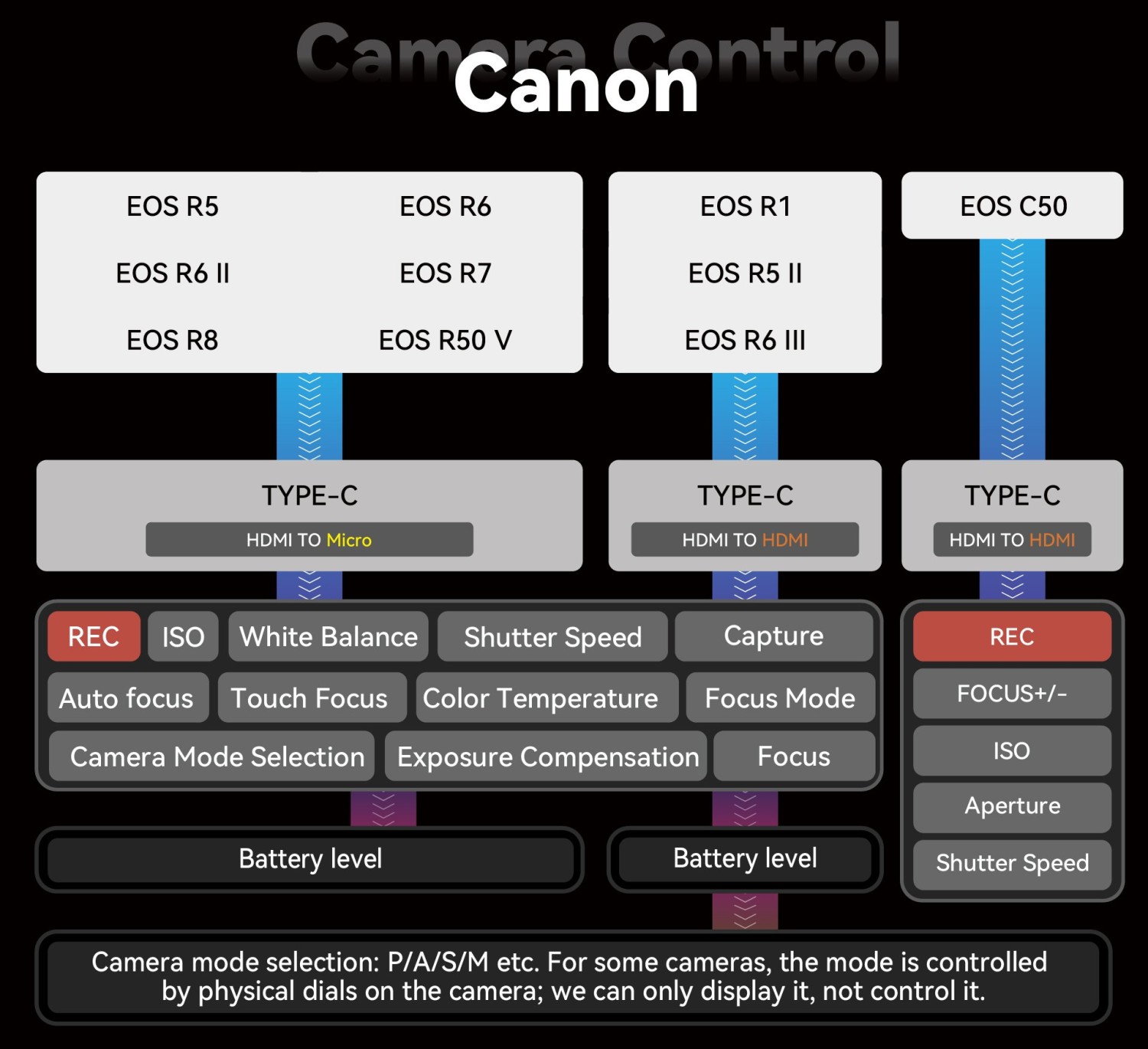

Podporované fotoaparáty

Rozsah ovládania sa líši podľa modelu kamery a podľa použitého kábla — časť fotoaparátov sa pripája HDMI na HDMI, časť HDMI na Micro HDMI. Ovládanie Canonu EOS C50 výrobca sľubuje v najbližšej aktualizácii firmvéru.

• Sony A1, A7S III, A7 IV, A7 V, A7R V, A9 II, A9 III, FX3, FX30, A6700, A7C II, ZV-E1
• Canon EOS R1, R5, R5 Mark II, R6, R6 Mark II, R6 Mark III, R7, R8, R50 V

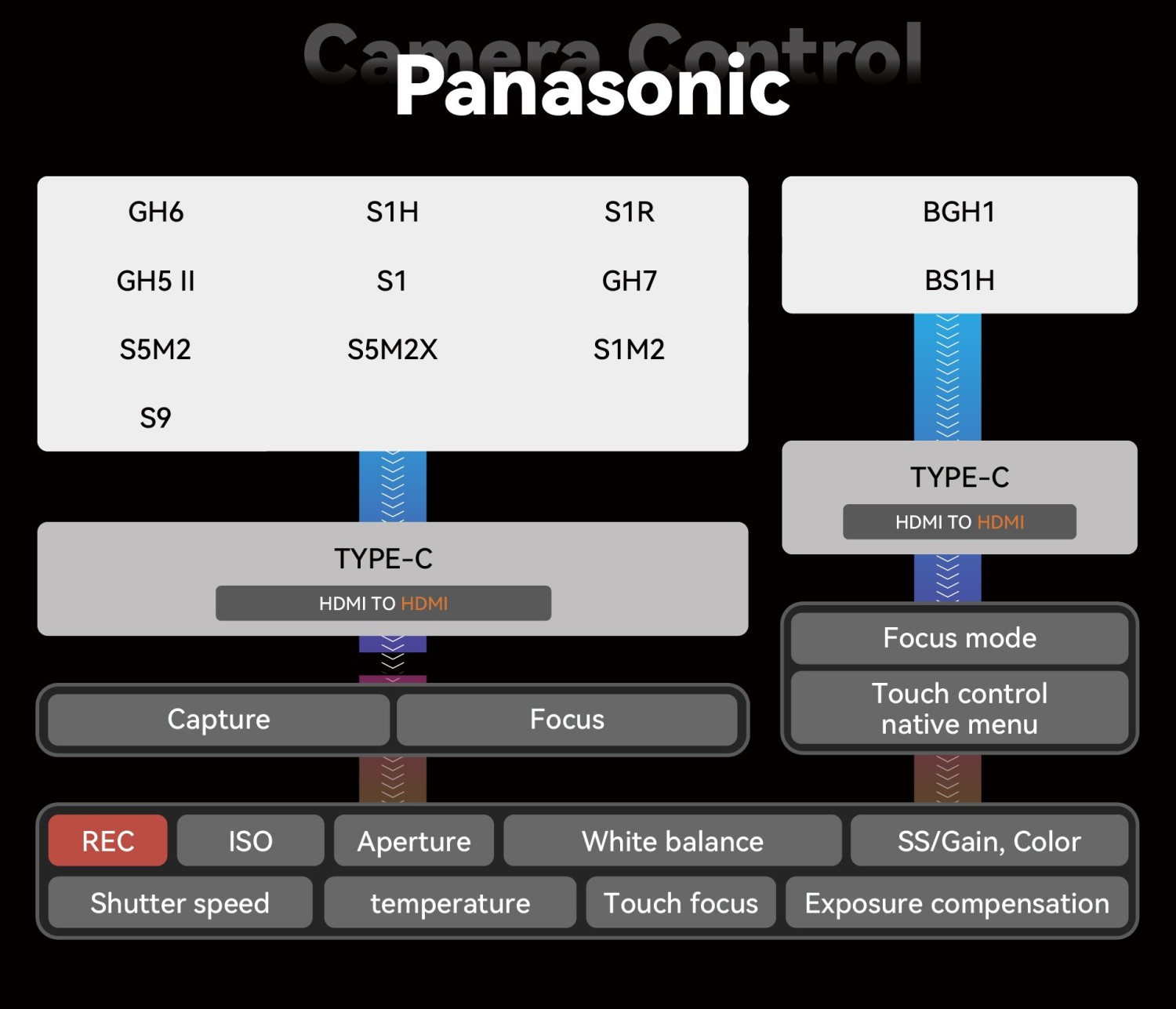

• Panasonic GH5 II, GH6, GH7, S1, S1H, S1R, S1 II, S5 II, S5 IIX, S9, BGH1, BS1H

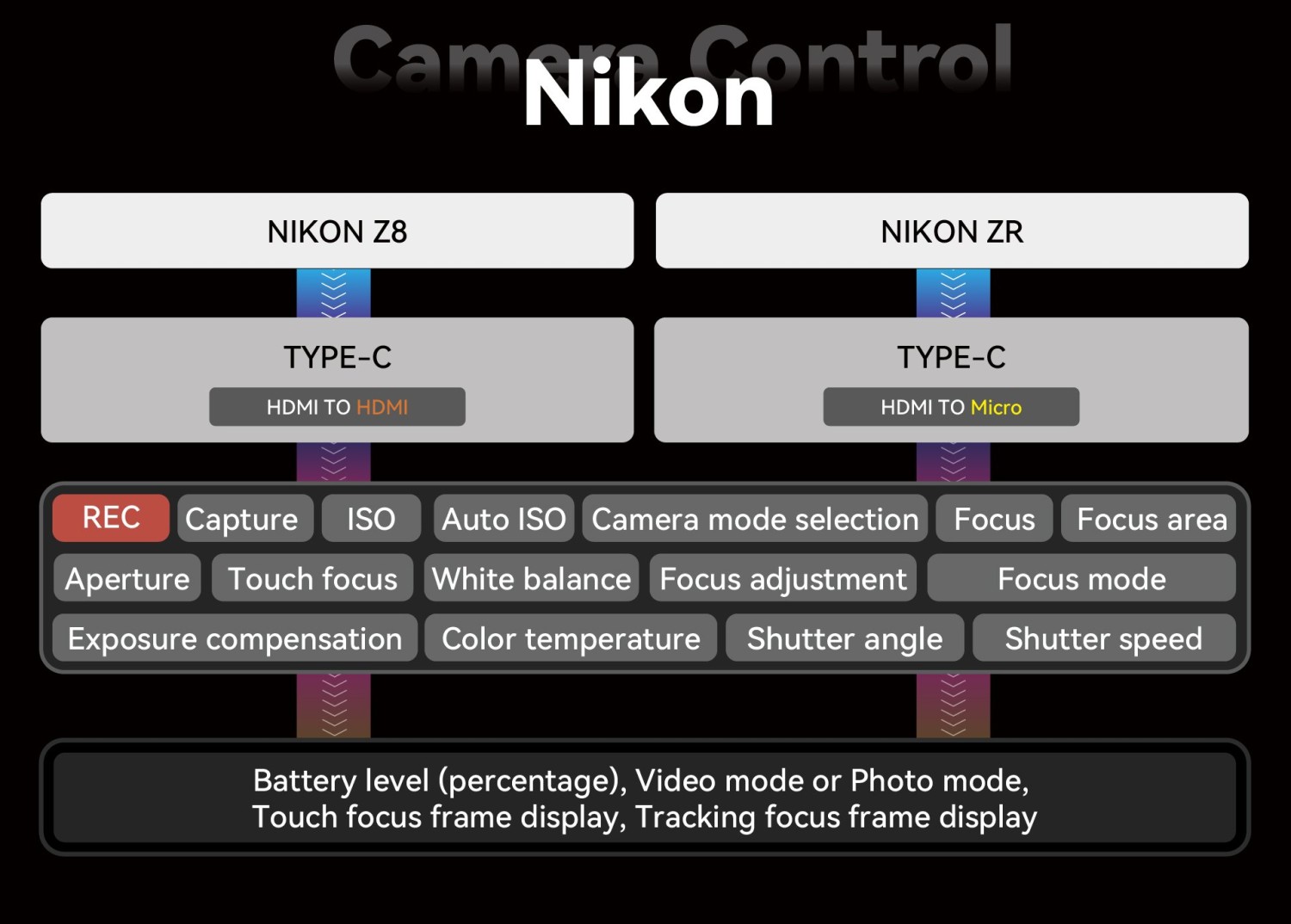

• Nikon Z8, ZR

Kľúčové vlastnosti

• 7" dotykový 10bitový panel (8 + 2 FRC) s rozlíšením 1920 × 1080
• jas 1000 nitov, kontrast 1000:1, pozorovací uhol 85° do všetkých strán
• plné pokrytie Rec.709
• HDMI vstup do DCI 4K30 s prevzorkovaním do 1080p, HDMI výstup 1080p60
• káblové ovládanie kamier Sony, Canon, Panasonic a Nikon jedným káblom
• 3D LUT na displeji aj na HDMI výstupe, až 20 vlastných LUT
• waveform, histogram, ARRI False Color, zebra, Peaking Frame, Log Stops
• anamorfný de-squeeze, obdĺžnikový výrez, snímanie a prekrytie obrazu
• štyri používateľsky priraditeľné tlačidlá F1–F4
• napájanie Sony NP-F alebo DC 7–24 V, spotreba len 8 W
• hmotnosť 263 g, hrúbka 18,4 mm, tri závity 1/4"-20
