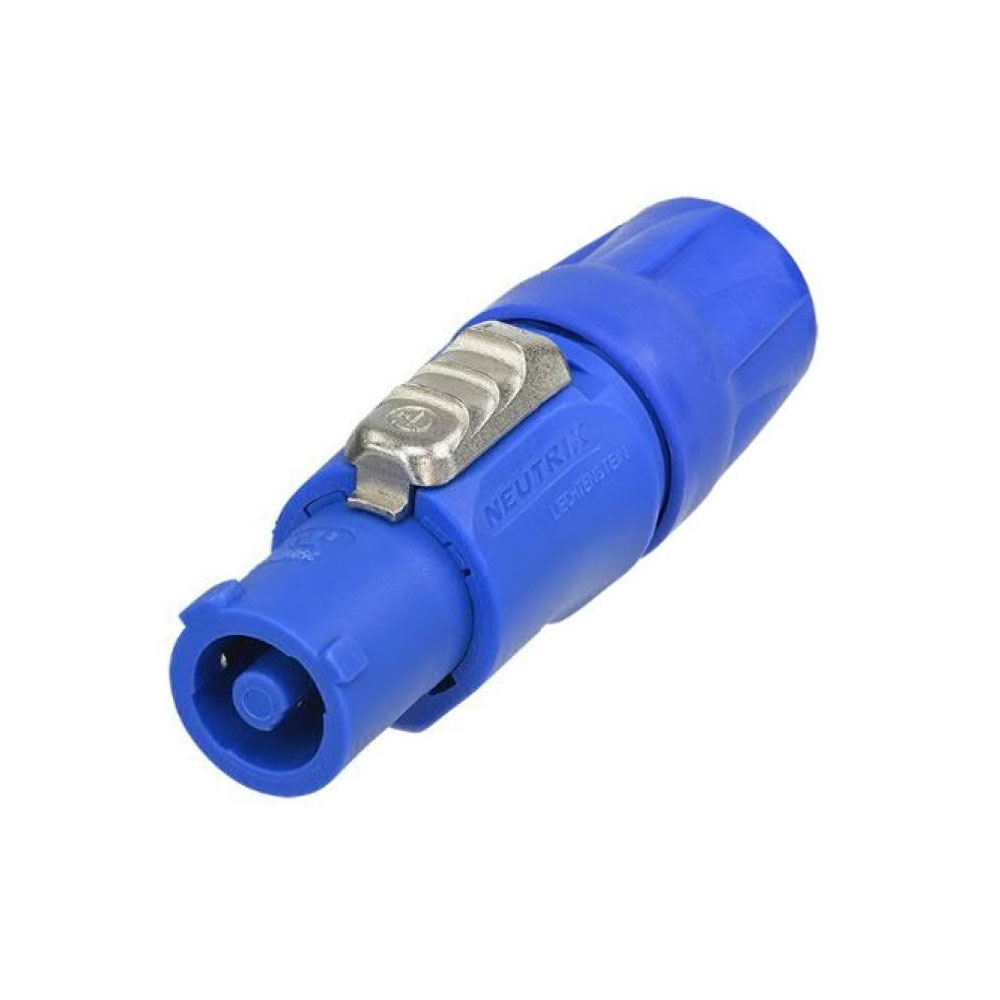

Neutrik NAC3FCA

Konektor napájacieho kábla s blokovacou západkou, skrutkové svorky, modrá farba

Viac informácií

8.9 € s DPH 7.42 € bez DPH
-+
Osobné prevzatie do 90 minút
Odošleme: dnes
Skladom 4 ks
Bratislava 4 ks
Popis produktu

Popis produktu

Konektor napájacieho kábla s blokovacou západkou, skrutkové svorky, modrá farba

Konektor Powercon je navrhnutý pre prúd do 20 A, ponúka bezpečné uzamykateľné pripojenie, kompaktný dizajn a spĺňa všetky súčasné bezpečnostné normy. Táto séria ponúka 3-pólové pripojenie vrátane neutrálu a uzemnenia a kompaktný dizajn (zdieľa mnoho komponentov série reproduktorových konektorov "Speakon" s otočným zámkom, hoci sú samozrejme úplne nekompatibilné!) Bezpečná konštrukcia výstupu s odľahčením ťahu kábla je určená pre káble s priemerom 5-15 mm a uzamykanie je na princípe twist-lock (kovová západka ako pri bežných konektoroch "Speakon").

Káblové konektory majú skrutkové svorky (max. veľkosť vodiča 4 mm), panelové konektory majú ploché svorky "Faston" 4,8 × 0,5 mm. Panelové konektory NAC3MP majú štandardné rovné montážne otvory a sú vzduchotesné. Varianty -WOT sú v prevedení s nerozdelenými izolovanými svorkami na použitie s väčšími izolovanými konektorovými svorkami.

Séria má dva varianty: typ A (vstup - in) a typ B (výstup - out). Oba sú podobné, ale majú odlišné farebné označenie, aby nedošlo k zámene. To znamená, že so správnymi káblovými konektormi nie je možné vytvoriť skrat.

Typ A je určený na napájanie a jeho farebné označenie je modré (zodpovedá káblu IEC320 samica a panel samec). Typ B je určený pre napájacie zásuvky a jeho farebné označenie je sivé (zodpovedá samici panelu IEC320 a samcovi kábla).

Funkcie

  • Konektor kábla striedavého prúdu so západkovým zámkom 20 A/250 V
  • 3 kontakty vrátane nulového a uzemňovacieho kontaktu
  • Verzie napájania do siete (modrá) a napájania zo siete (sivá) s rôznym kódovaním, aby sa zabránilo zámene
  • Rýchly a jednoduchý uzamykací systém Twist lock
  • Mimoriadne robustný a spoľahlivý
  • Ergonomický dizajn
  • Používateľsky prívetivý zámok na jednoduchú manipuláciu
  • Unikátne odľahčenie ťahu kábla typu Neutrik
  • Komponenty uznané podľa noriem UL, cUL
    Certifikát VDE
    Schválenie SEV
  • Jedinečné hologramové označenie - zaručuje originálny a autentický výrobok Neutrik

Technické špecifikácie

Názov: NAC3FCB
Pohlavie: ženské

Elektrická adresa
Odpor kontaktov: ≤ 3 mΩ
Dielektrická pevnosť: 4 kVdc / 2,8 kVac
Izolačný odpor: > 0,1 GΩ (po skúške vlhkým teplom IEC 68-2-30)
Počet elektronických kontaktov: 2 + PE
Menovitý prúd na kontakt: 20 A rms
Menovité napätie: 250 V AC

Mechanické
O.D. kábla: 6 - 15 mm (1)
Životnosť: > 1000 cyklov párovania
Veľkosť vodičov: 2,5 mm²
Veľkosť vodičov: 12 AWG
Uzamykacie zariadenie: Quick Lock
(1): Rozsah O.D. kábla obmedzený na 6 mm - 14 mm podľa VDE

Materiál
Pokovovanie kontaktov: 4 µm Ag
Kontakty: Bronz (CuSn6)
Vložka: Polyamid (PA 6 30 % GR)
Blokovací prvok: Zinkový odliatok (ZnAl4Cu1)
Shell: Polyamid (PA 6 30 % GR)
Odľahčenie ťahu: Polyacetal (POM)

Životné prostredie
Teplotný rozsah: -30 °C až +80 °C

Parametre

Parametre

Výrobca: Neutrik
Kategória: Napájacie konektory

Hlavné parametre

Typ konektorapowerCON

Ostatné parametre

PrevedenieNa kábel
PrevedenieSamica
