Manfrotto Tube Connector

Manfrotto MT020 je ľahká hliníková spojka určená na priame spojenie koncov dvoch rúrok za sebou. Vkladá sa dovnútra rúrok; nespojuje ich vedľa seba ani v nastaviteľnom uhle. Telo váži 155 g, meria 100 mm na dĺžku a má vonkajší priemer 35 mm. Výkres výrobcu uvádza upevňovacie body M8 s rozstupom 60 mm. Pred výberom spojky skontrolujte vnútorný priemer rúrok a spôsob zostavenia konkrétnej konštrukcie. Rúrky sa dodávajú samostatne.

Manfrotto MT020

PRIAME SPOJENIE RÚROK

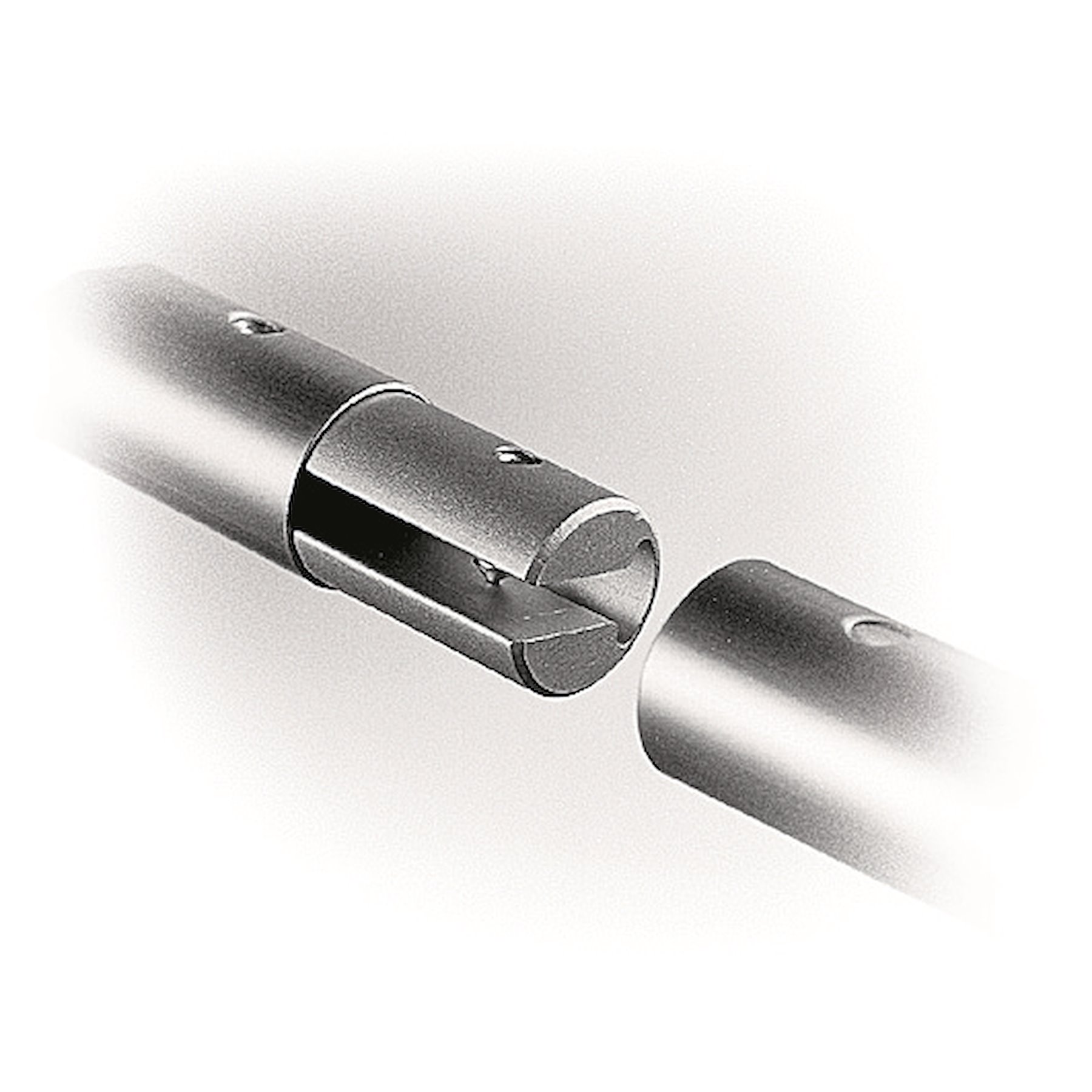

Vnútorná hliníková spojka vyrovná konce dvoch rúrok do jednej priamky. Manfrotto MT020 patrí medzi príslušenstvo pre štúdiové rúrkové zostavy; nejde o svorku s paralelnými čeľusťami ani o nastaviteľný uhlový spoj.

100 mmØ 35 mm155 g

CELKOVÁ DĹŽKA 100 MM

Technický výkres výrobcu uvádza celkovú dĺžku 100 mm. Zobrazuje tiež upevňovacie body M8 s rozstupom 60 mm.

VONKAJŠÍ PRIEMER 35 MM

Rozmer 35 mm označuje vonkajší priemer spojky. Overte vnútorné rozmery rúrok a spôsob montáže; nejde o svorku pre rúrky s vonkajším priemerom 35 mm.

DIELY PRE VLASTNÚ ZOSTAVU

Kompaktné hliníkové telo váži 155 g a ľahko ho prenesiete spolu s ostatným montážnym príslušenstvom do štúdia. MT020 použijete na priame predĺženie tam, kde rozmery a spôsob upevnenia zodpovedajú zvoleným rúrkam. Rúrky nie sú súčasťou dodávky. Výrobca neuvádza bezpečnú nosnosť celej konštrukcie zostavenej s touto spojkou.
