Manfrotto Repro Arm with Double Camera Attachment

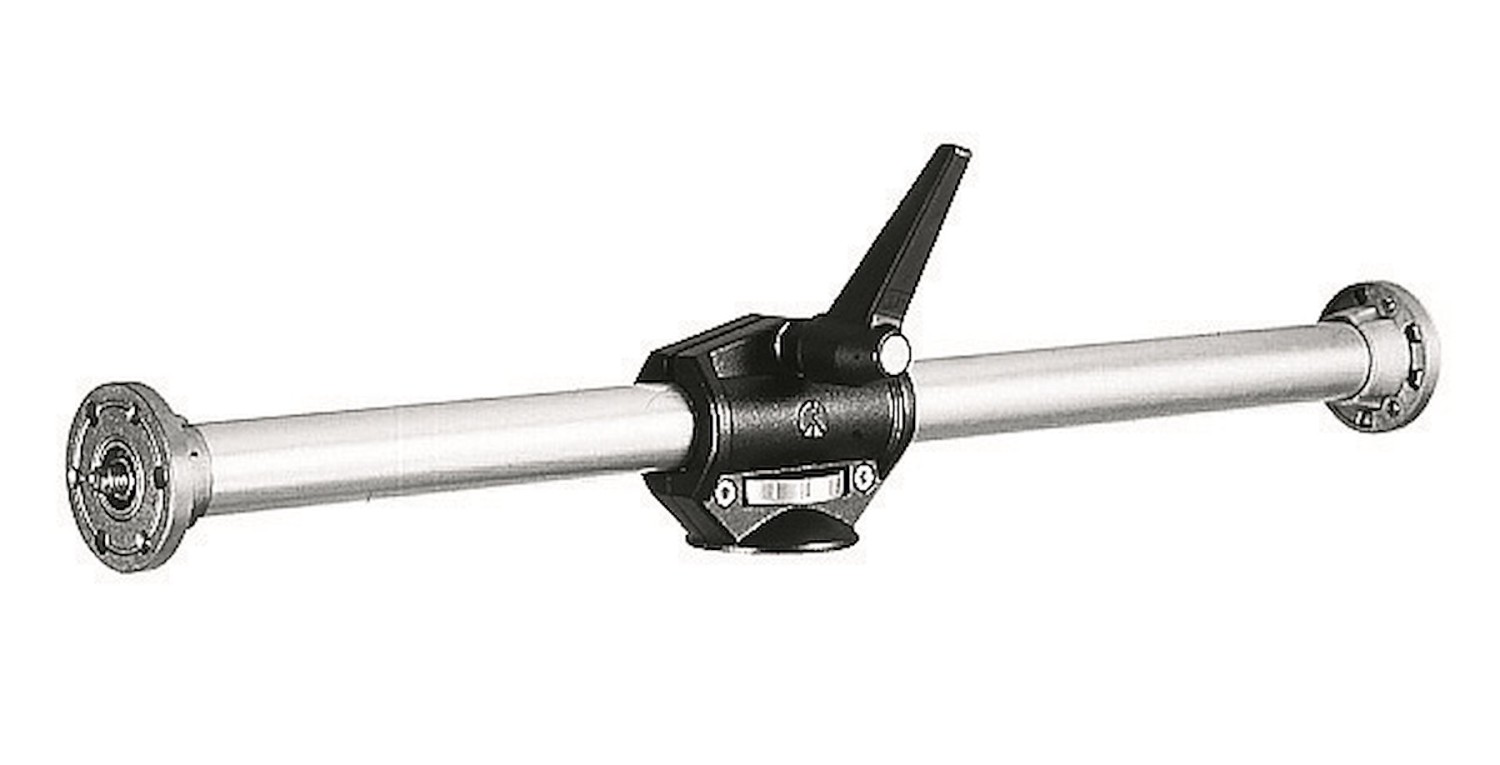

Manfrotto 131D je chrómované priečne rameno dlhé 60 cm na umiestnenie dvoch statívových hláv na koncoch spoločnej podpery. Využijete ho na reprodukčnú fotografiu, makro aj zostavy na snímanie z viacerých uhlov. Stredový držiak má vnútorný závit 3/8″ pre kompatibilný statívový stĺpik s kotúčom s priemerom 60 mm. Tyč možno vodorovne posúvať a otáčať okolo jej osi, potom polohu zaistiť stredovou pákou. Rameno váži 1,2 kg; hlavy, fotoaparáty a nosný statív sa vyberajú samostatne.

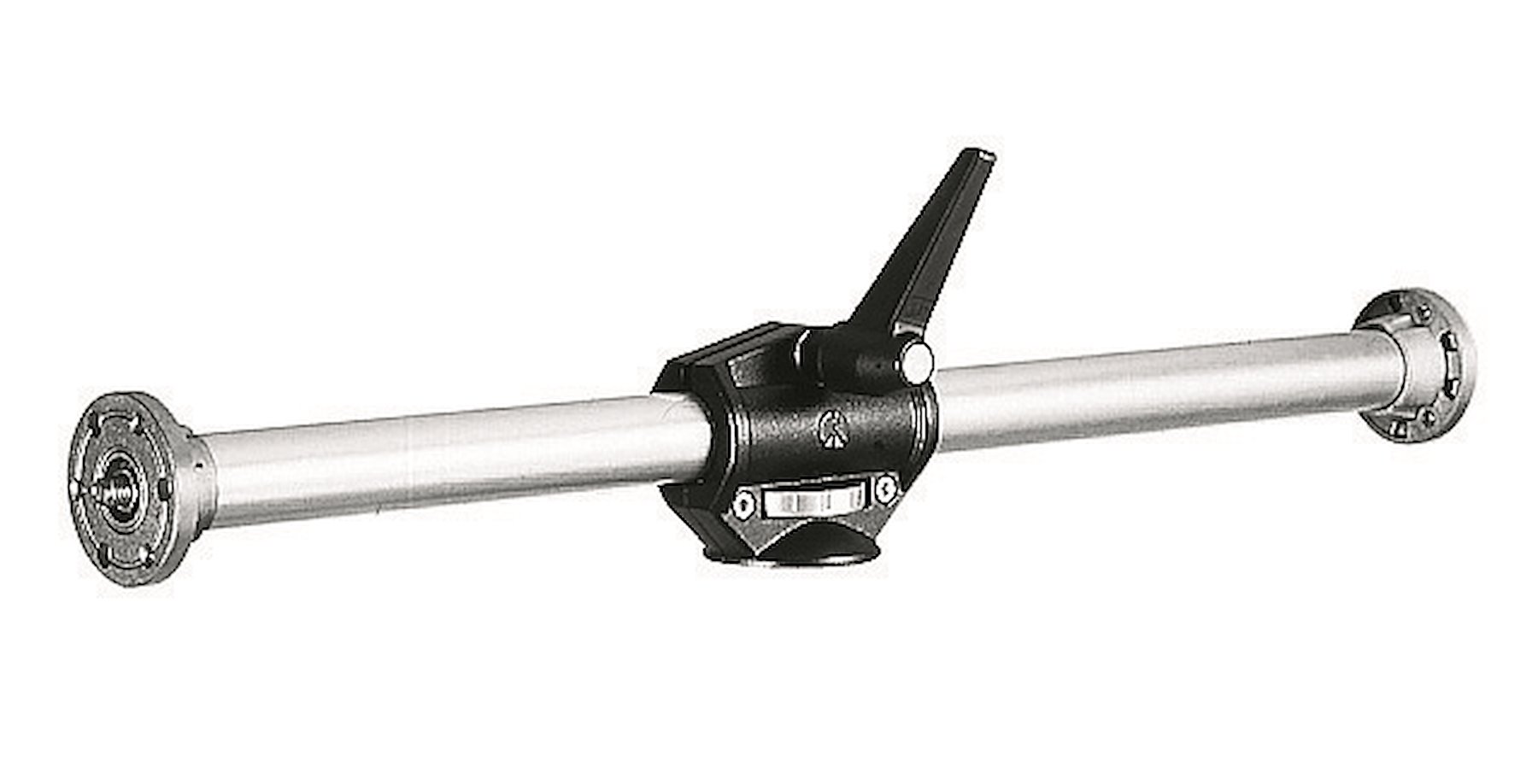

MANFROTTO 131D

Dve hlavy na jednom ramene

Umiestnite dve statívové hlavy na konce priečneho ramena dlhého 60 cm. Posuvom a otáčaním tyče nastavíte reprodukčnú či makro zostavu.

60 cm1,2 kg3/8″

Fotografovanie zhora

Výrobca ukazuje chrómované rameno 131D s fotoaparátom nad scénou pri fotografovaní zhora. Rameno tak umožňuje umiestniť fotoaparát mimo osi statívového stĺpika. Vyobrazený fotoaparát, hlava, systém MOVE, svetlá ani statív nie sú súčasťou balenia.

Nasaďte zaisťovaciu páku

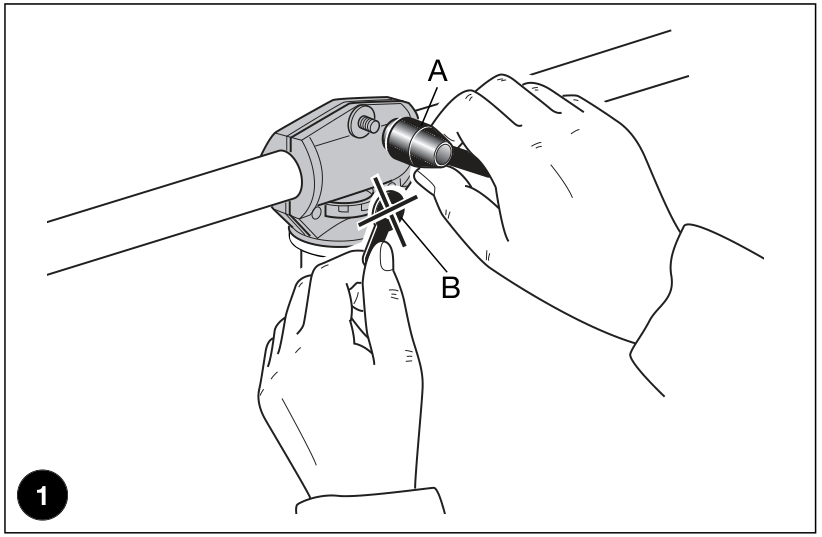

Rameno sa dodáva s demontovanou pákou A. Vyberte prepravnú vložku B a páku nasaďte podľa obrázka 1. Račňovú páku možno neskôr povytiahnuť a prestaviť do vhodnej polohy bez uvoľnenia zaisteného spoja.

Posúvajte a otáčajte tyč

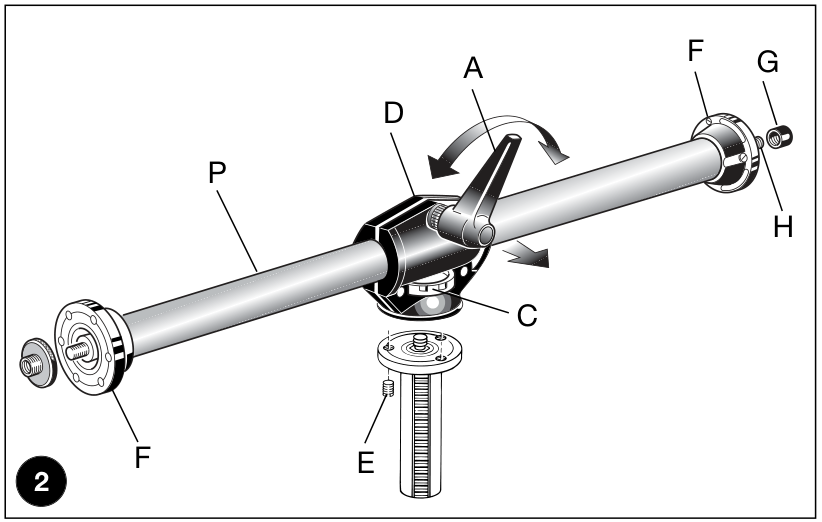

Stredový držiak D nasaďte na upevňovaciu skrutku kompatibilného statívu a dotiahnite koliesko C. Uvoľnením páky A umožníte vodorovný posuv tyče P aj otáčanie okolo jej osi; po nastavení páku A znova zaistite.

Zaistite každú hlavu

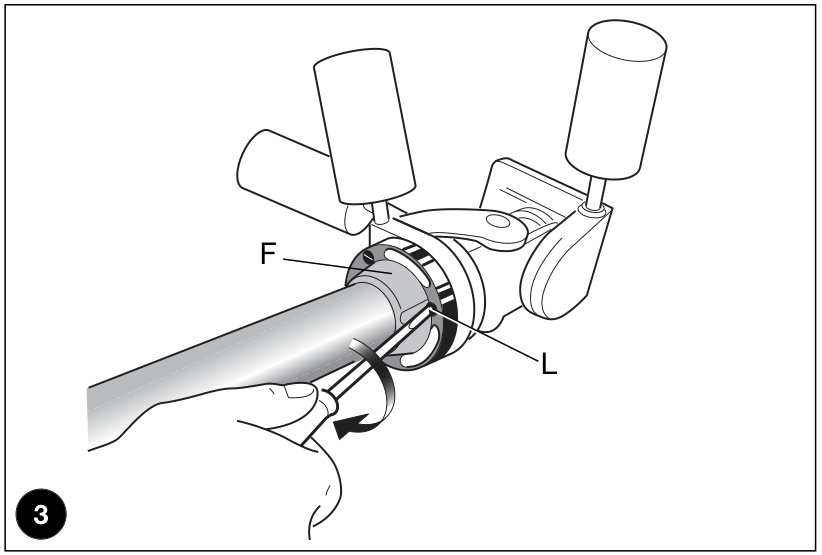

Z každej koncovej dosky F zložte krytku G a kompatibilnú hlavu naskrutkujte na vonkajšiu skrutku 3/8″ označenú H. Malým skrutkovačom dotiahnite tri poistné skrutky L, ktoré hlavu zaistia; nepreťahujte ich.

Prispôsobte pripojenie

Na jednej koncovej doske je namontovaný odnímateľný adaptér Manfrotto 088LBP. Po jeho vyskrutkovaní získate vonkajší závit 1/4″ pre zariadenie so zodpovedajúcim vnútorným závitom. Pred demontážou nasadenej hlavy najprv uvoľnite všetky tri poistné skrutky a až potom hlavu vyskrutkujte.

Vyberte vhodný nosný statív

Použite kompatibilný statív s maximálnou nosnosťou vyššou ako 6 kg a kotúčom s priemerom 60 mm. Požiadavka sa týka nosného statívu, nie menovitej nosnosti ramena. Overte hmotnosť, vyváženie a limity všetkých súčastí celej zostavy. Hlavy, fotoaparáty ani statív nie sú súčasťou balenia.
