Manfrotto Camera Stud M10

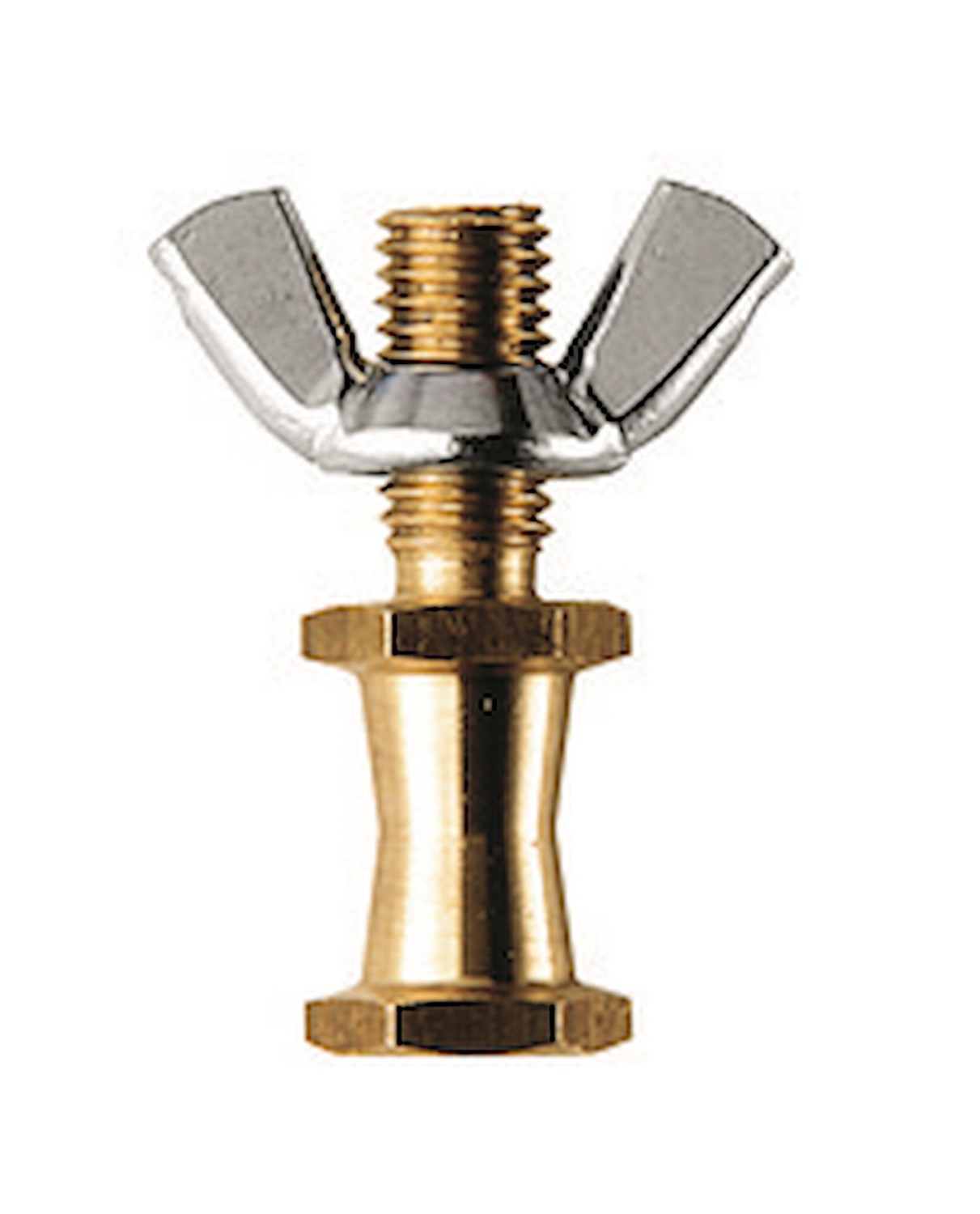

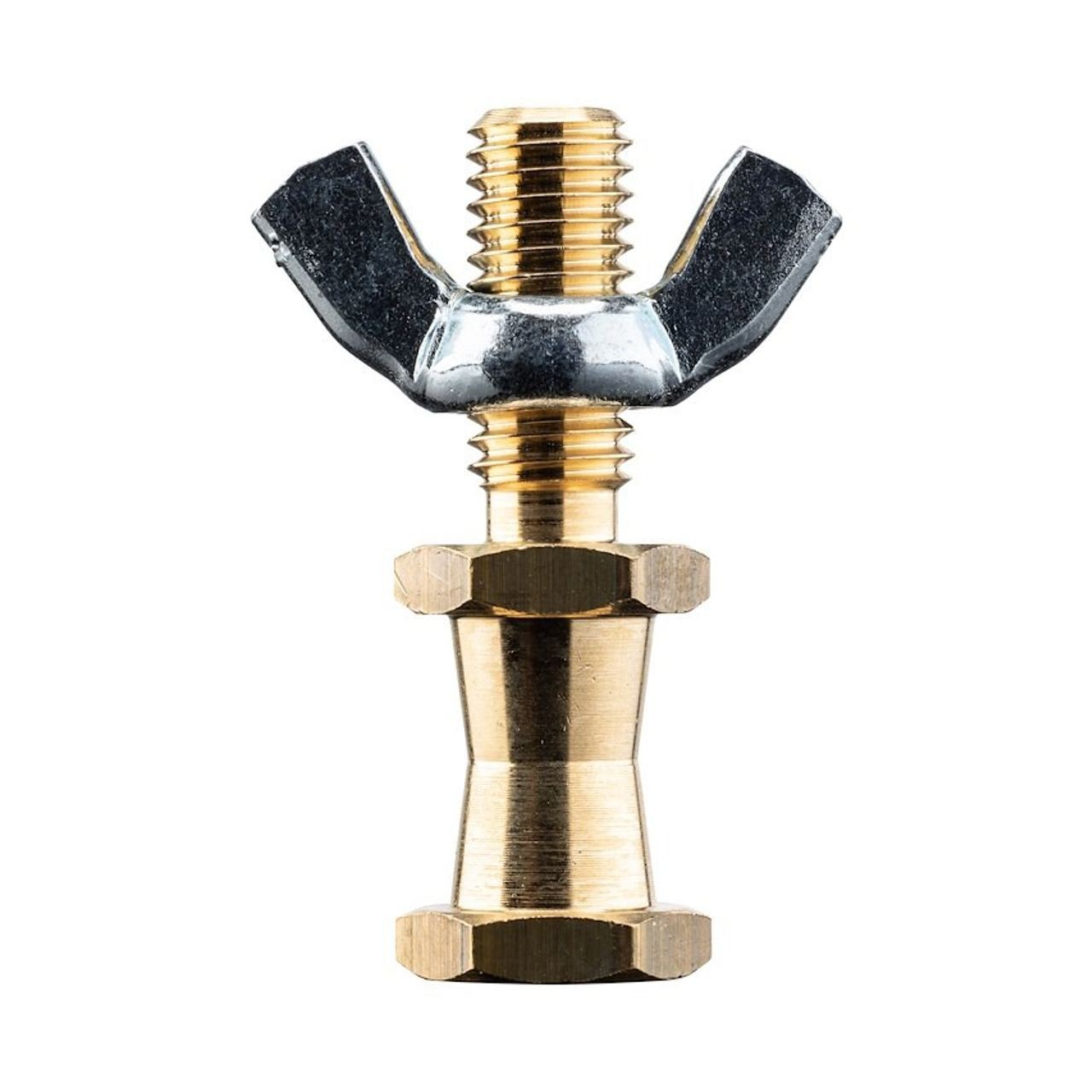

Manfrotto 174 je kompaktný osvetľovací čap na upevnenie strmeňa svietidla k svorke Super Clamp. Spodný vonkajší šesťhranný čap 16 mm sa zasúva do zodpovedajúcej objímky svorky, zatiaľ čo horná skrutka s vonkajším závitom M10 a priložená krídlová matica slúžia na uchytenie strmeňa. Adaptér z mosadze a ocele v mosadznom a striebornom vyhotovení váži 60 g, má výšku 50 mm a vyrába sa v Taliansku. Prepája dve rozdielne montážne rozhrania; svorka Super Clamp ani svietidlo nie sú súčasťou balenia.

MANFROTTO 174

Uchytenie strmeňa M10

Prepojte strmeň svietidla so svorkou Super Clamp kompaktným adaptérom: dole šesťhranný čap 16 mm, hore skrutka M10 s krídlovou maticou.

M1016 mm

Dve odlišné uchytenia

Horná skrutka M10 s krídlovou maticou slúži na upevnenie strmeňa. Spodný vonkajší šesťhranný čap patrí do zodpovedajúcej objímky Super Clamp; nejde o kužeľovú základňu.

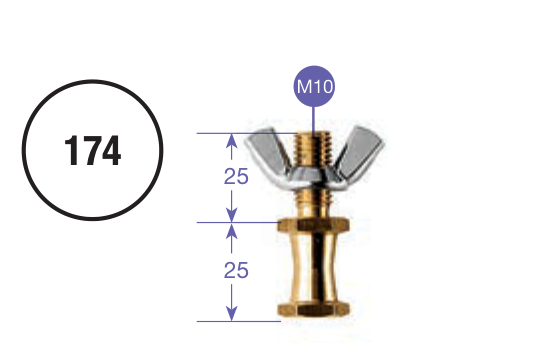

Výkres výrobcu pre model 174. M10 označuje hornú skrutku; dve kóty 25 mm opisujú hornú a spodnú časť, spolu 50 mm. Stúpanie závitu nie je uvedené.

Vyberte správny protikus

Vyberte strmeň svietidla, ktorého uchytenie umožňuje montáž touto skrutkou M10 a krídlovou maticou, a kompatibilnú objímku Super Clamp. Kompatibilitu určuje skutočné montážne rozhranie, nie samotná značka svetla.

Kompaktný kovový diel

Mosadzná a oceľová konštrukcia, hmotnosť 60 g a výška 50 mm udržiavajú spojenie kompaktné v štúdiovej či osvetľovacej zostave. Priložená krídlová matica patrí k adaptéru; svorka a svetlo zostávajú samostatnými dielmi.
