Manfrotto 475B Pro Geared je hliníkový štúdiový statív na profesionálne fotografovanie. Robustné nohy, rýchle pákové zámky a teleskopické stredové vzpery uľahčujú nastavenie. Vzpery umožňujú zaistiť nohy v rovnakom uhle alebo ich nastaviť jednotlivo na asymetrické postavenie; stredový stĺpik s prevodom slúži na presné doladenie výšky.
Manfrotto 475B Pro Geared je hliníkový štúdiový statív na profesionálne fotografovanie. Robustné nohy, rýchle pákové zámky a teleskopické stredové vzpery uľahčujú nastavenie. Vzpery umožňujú zaistiť nohy v rovnakom uhle alebo ich nastaviť jednotlivo na asymetrické postavenie; stredový stĺpik s prevodom slúži na presné doladenie výšky.
MANFROTTO 475B
Výška pod kontrolou
Štúdiový fotoaparát nastavíte až do výšky 188 cm pomocou kľuky a nastaviteľných vzpier. Samotný statív má nosnosť 20 kg podľa UNI/PdR 105:2021 a zloženú dĺžku 80 cm.
20 kg UNI188 cm80 cm
Presná výška kľukou
Uvoľňovacím krúžkom M otvorte kľuku L, povoľte aretáciu O a otáčaním kľuky nastavte stĺpik N. Bezpečnostný mechanizmus bráni jeho nechcenému klesaniu; pre maximálnu stabilitu vo zvolenej výške dotiahnite O.
L: kľuka
M: uvoľňovací krúžok
N: stredový stĺpik
O: aretácia stĺpika

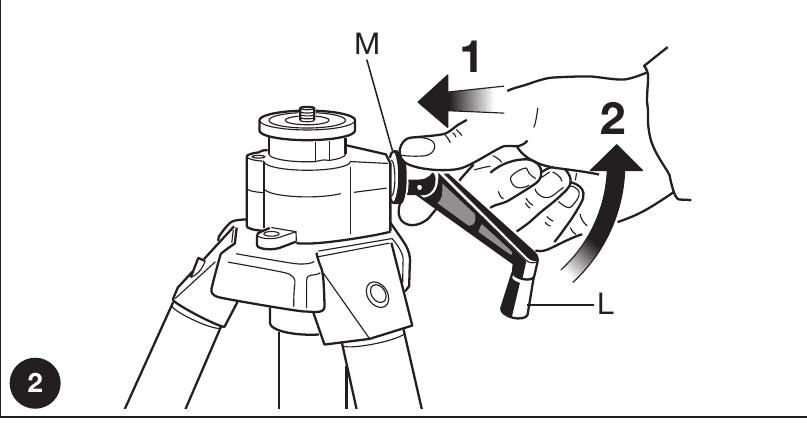

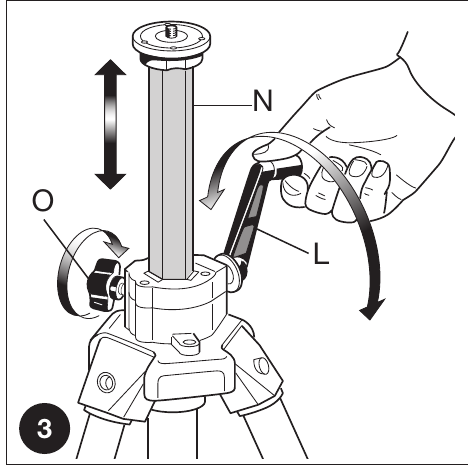

Pôvodné nákresy výrobcu, obr. 2 a 3

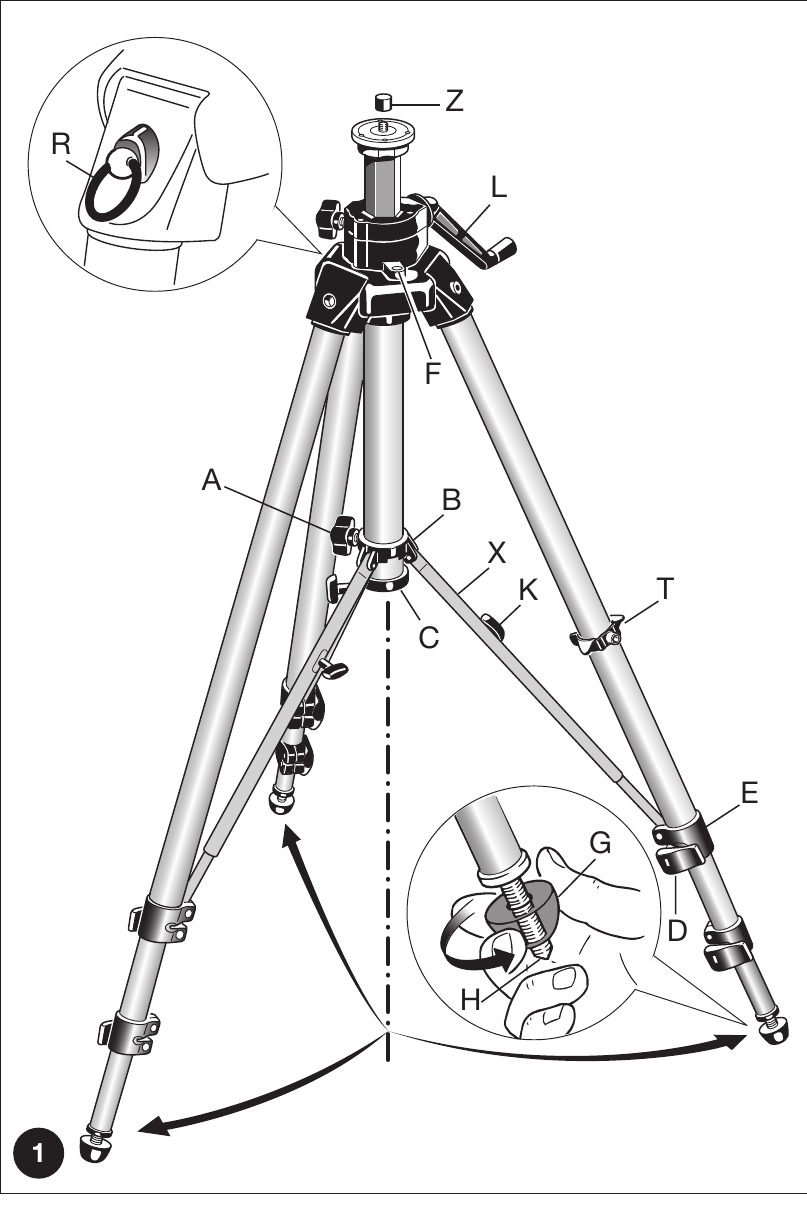

Pôvodný nákres výrobcu, obr. 1
Každá noha zvlášť
Vzpery majú dve prednastavené zacvakávacie polohy. Teleskopické vzpery X nastavte do rovnakej zacvakávacej polohy pre zhodné uhly nôh, alebo pomocou ovládačov K upravte každú vzperu samostatne na asymetrické postavenie.
A: centrálna aretácia vzpier
B: prstenec vzpier
C: doraz stĺpika
X: teleskopické vzpery
K: samostatné aretácie vzpier
F: vodováha
G: gumové pätky
H: výsuvné hroty
D: páky zámkov nôh
E: aretačné objímky
R: oko na voliteľný popruh
T: dodaný kľúč
Statív v štúdiu
Rýchle pákové zámky slúžia na vysunutie troch sekcií nôh chránených proti otáčaniu. Vstavaná vodováha pomáha vyrovnať statív pred sériou záberov alebo panorámou. Trojhranný stĺpik s prevodom umožňuje kontrolované jemné nastavenie výšky.
Gumové pätky G majú výsuvné kovové hroty H: otáčaním pätiek v smere hodinových ručičiek hroty vysuniete, opačným smerom ich zasuniete. Gumové pätky sa neodstraňujú. Statív je vyrobený v Taliansku.
Samostatne zakúpenú hlavu upevnite na vonkajší závit 3/8″. Tri zaisťovacie skrutky P pod hornou doskou dotiahnite bez nadmernej sily. Nosnosť zostavy určuje najslabší článok: statív, hlava alebo príslušenstvo.
Hlava, prepravná taška ani popruh nie sú súčasťou balenia. Dodaný kľúč T slúži na nastavenie pákových zámkov nôh; nástroj TORX T25 uvedený na údržbu aretačnej objímky nie je priložený.
Pri obsluhe postupujte podľa návodu výrobcu z roku 2022. Servisný nákres vyberte podľa revízie či sériového čísla. Video Petera J z roku 2013 ukazuje ovládanie 475B; jeho dobové údaje nenahrádzajú aktuálne špecifikácie ani návod.
OBSAH BALENIA
Statív Manfrotto 475B so stredovým stĺpikom s prevodom
Dodaný kľúč T na zámky nôh
ŠPECIFIKÁCIE
Model: 475B
Hmotnosť: 4,3 kg
Počet sekcií nôh: 3
Maximálna výška: 188 cm
Minimálna výška: 43 cm
Dĺžka v zloženom stave: 80 cm
Maximálna výška (so stredovým stĺpikom v spodnej polohe): 162 cm
Vodováha (počet): 1
Súčasťou balenia je taška na prenášanie: nie
Stredový stĺpik: s prevodom
Priemer hornej dosky: 60 mm
Upevnenie na vrchnej strane: Vonkajší závit 3/8″ na hlavu
Farba: Čierna
Easy Link: Nie
Typ nohy: Jednoduchá
Typ aretácie nôh: Flip Lock
Priemer rúrok nôh: 35,4; 29,5; 25 mm
Materiál: hliník
Maximálna prevádzková teplota: 60 °C
Minimálna prevádzková teplota: -30 °C
Bezpečnostná nosnosť: 20 kg (UNI/PdR 105:2021)
Pätky: Gumové s výsuvnými kovovými hrotmi
Krajina výroby: Taliansko
Nastavenie zámkov nôh: Áno, dodaným kľúčom T
ODPORÚČAME
Doplnky vyberajte podľa skutočnej zostavy; hlava ani taška nie sú súčasťou. Uvedené hlavy, tašky a vozíky sú alternatívy, nie požiadavka kúpiť všetky.
