Manfrotto 16mm Male Adapter 5/8" to 3/8"

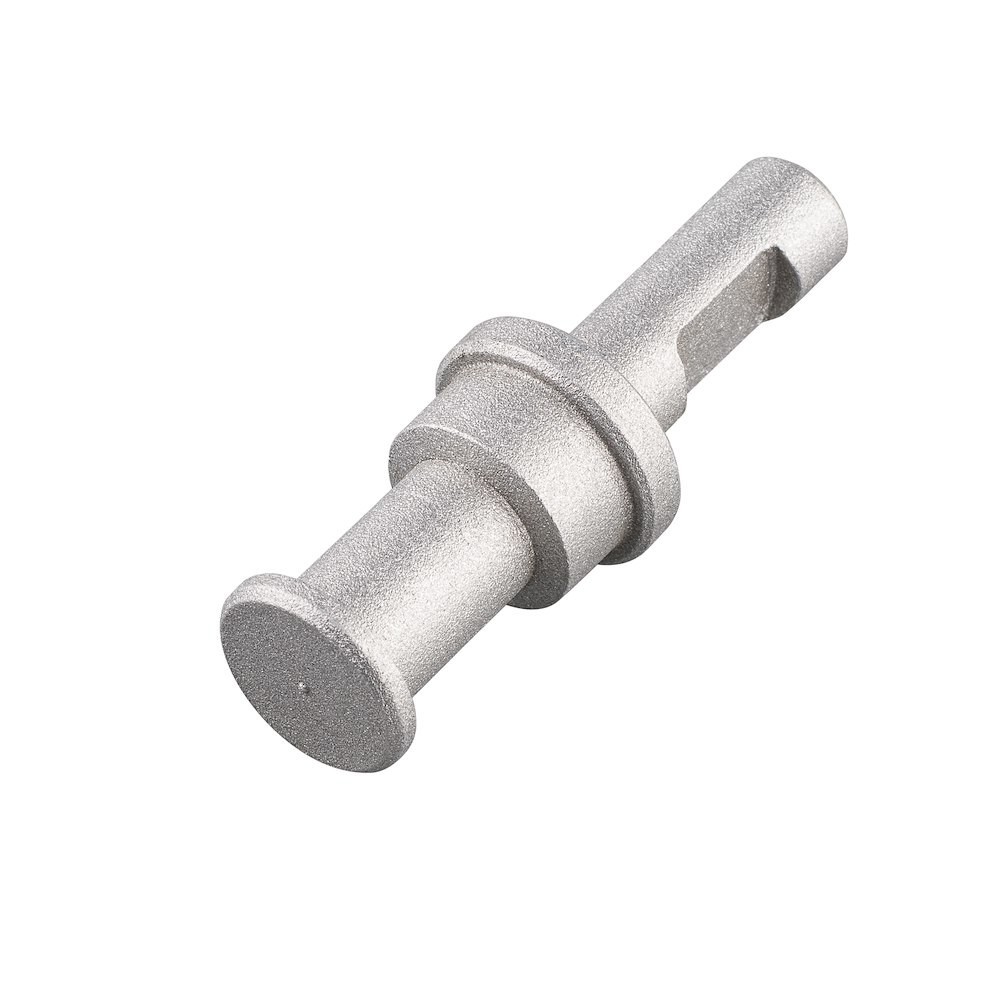

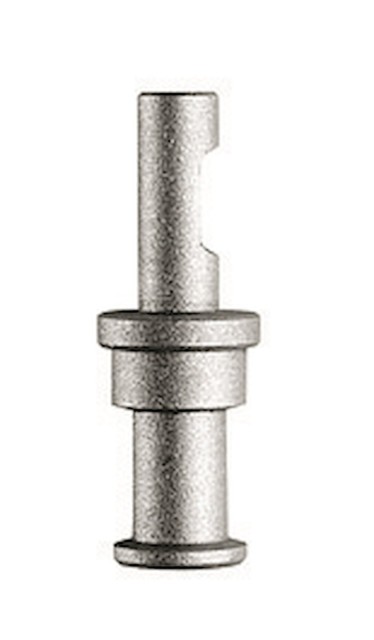

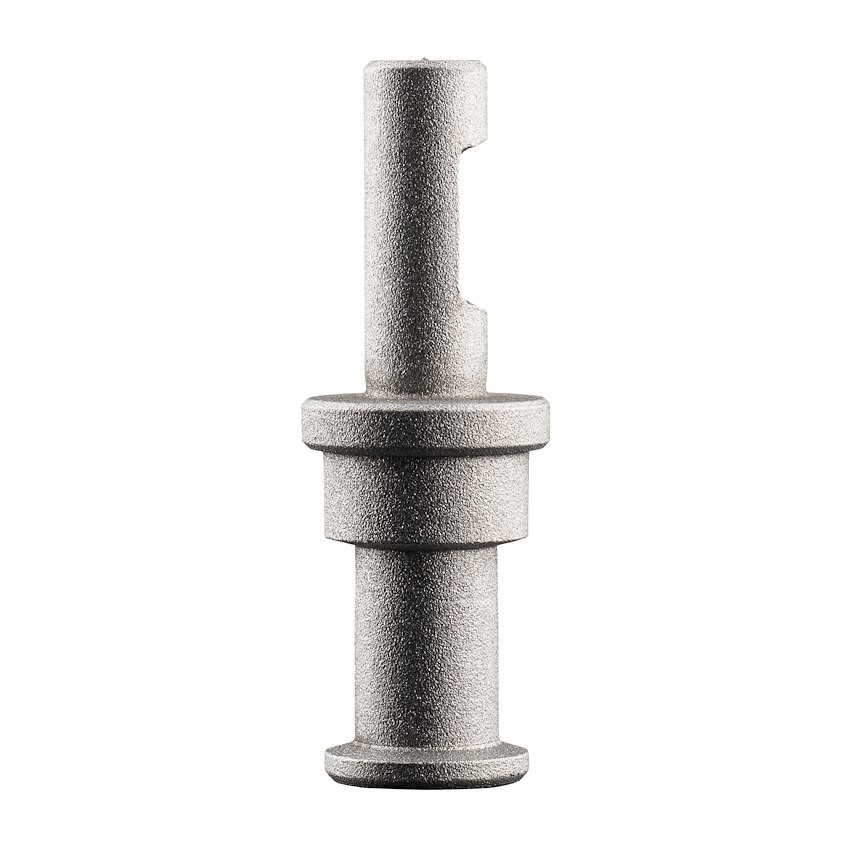

Manfrotto 192 je obojstranný hliníkový adaptér na prepojenie štandardného 16 mm puzdra Baby (5/8″) so zariadením s hladkým 3/8″ puzdrom (9,5 mm). Oba konce tvoria čapy, nie závity. Menší čap má vybranie uľahčujúce zaistenie skrutkou pripájaného zariadenia. S hmotnosťou 20 g a menovitou dĺžkou 51 mm ide o kompaktný spojovací diel pre kompatibilné osvetľovacie a gripové vybavenie. Pred montážou overte priemer a spôsob zaistenia oboch puzdier; adaptér sa nezaskrutkuje do vnútorného závitu 3/8″.

MANFROTTO 192

Dva priemery čapu

Prepojte 16 mm puzdro Baby s menším 3/8″ puzdrom. Oba konce sú hladké čapy; menší má vybranie pre zaisťovaciu skrutku.

Čap 16 mmČap 9,5 mm

Čapy, nie závity

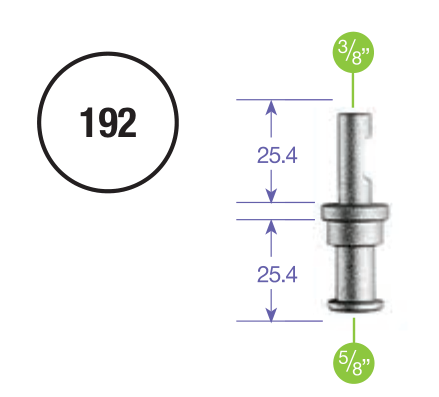

Väčší koniec 5/8″ patrí do 16 mm puzdra; menší 3/8″ čap s vybraním do hladkého 9,5 mm puzdra. Výkres uvádza dva jednotlivé úseky 25,4 mm, nie celkovú dĺžku.

Plné zelené kruhy označujú priemer vonkajšieho čapu v palcoch; fialové kóty sú v milimetroch.

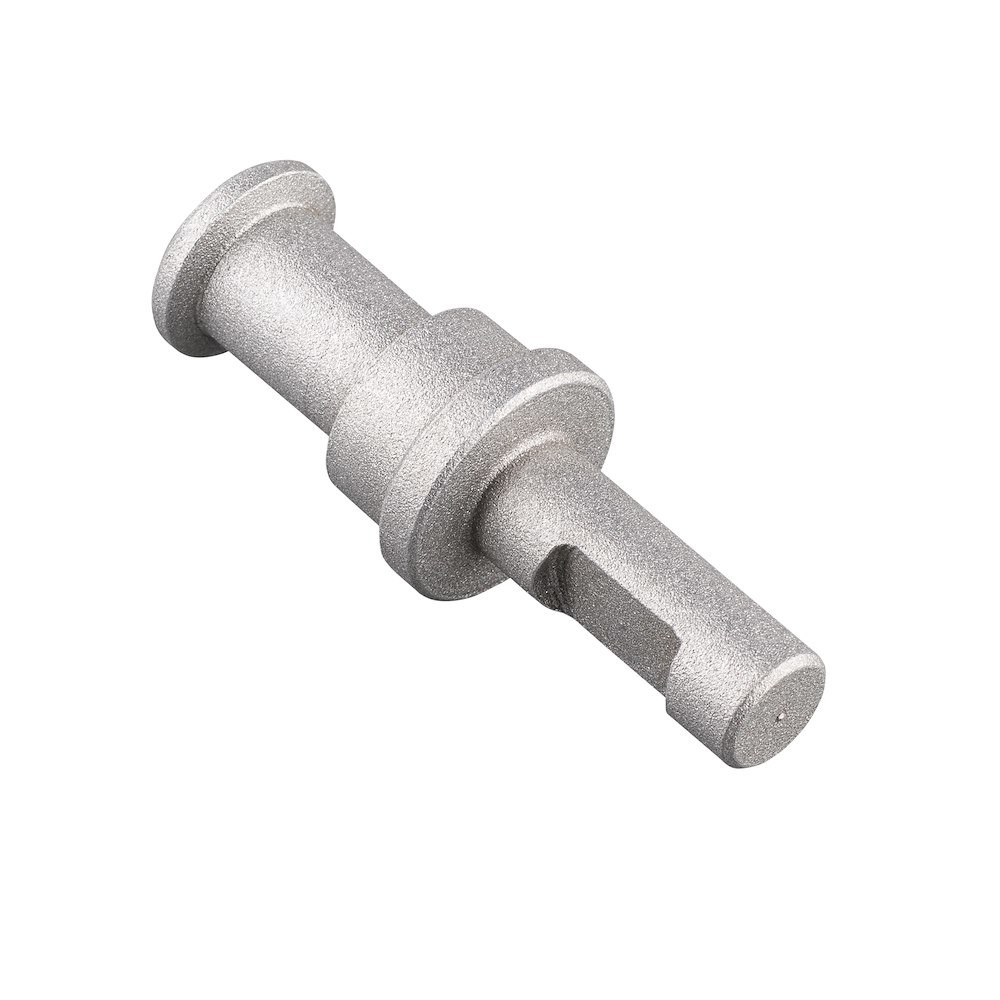

Vybranie na zaistenie

Vybranie na 3/8″ čape vytvára vymedzenú kontaktnú plochu pre zaisťovaciu skrutku puzdra. Použite zodpovedajúci zaisťovací mechanizmus pripájaného zariadenia.

Ľahký hliníkový spoj

Hliníkový adaptér váži 20 g a je navrhnutý aj vyrobený v Taliansku. Distribútor uvádza menovitú dĺžku 51 mm; spoj zostáva kompaktný bez pridania závitového rozhrania.
