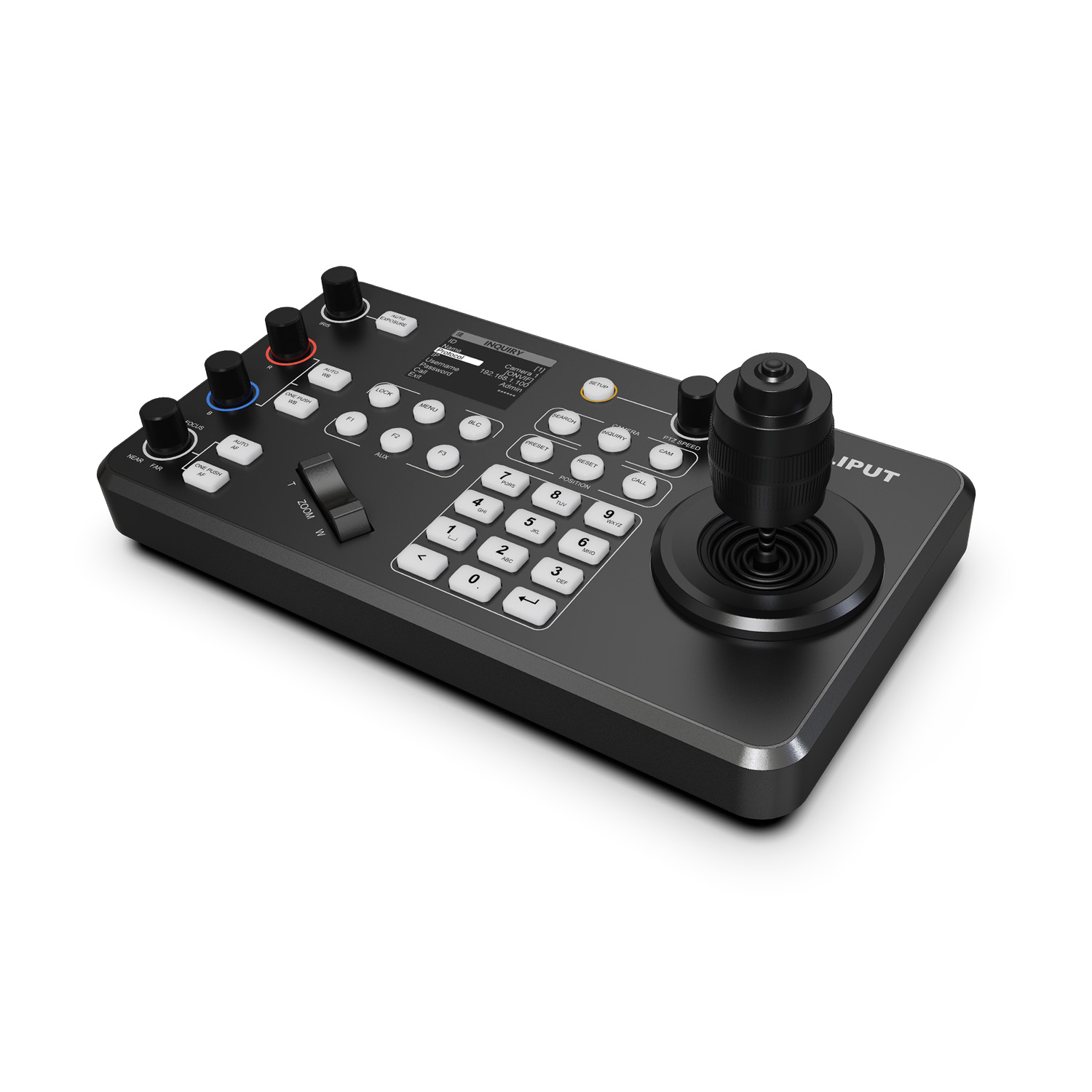

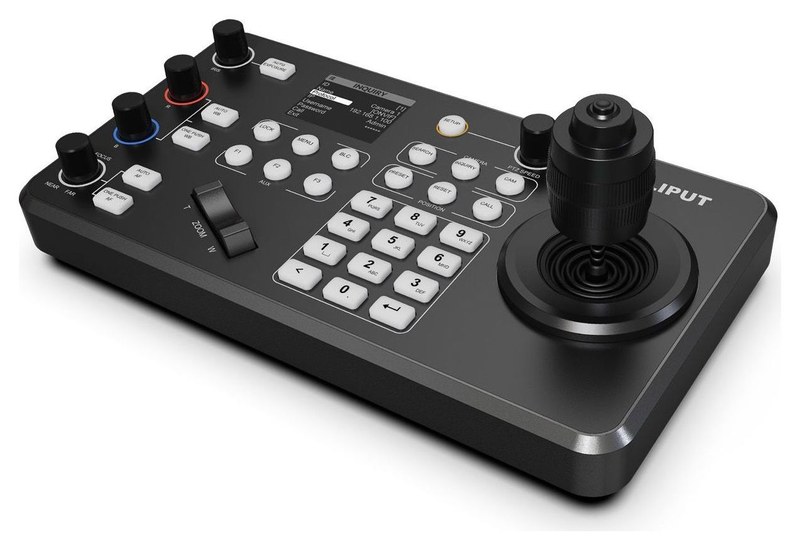

Lilliput K1 ovládač PTZ kamier s joystickom

Lilliput K1 je profesionálny ovládač PTZ kamier s joystickom a hliníkovým telom. Cez IP, RS-232, RS-422 a RS-485 riadi až 255 kamier protokolmi VISCA, VISCA over IP, ONVIF a Pelco-D/P, aj rôznych značiek naraz. Má farebný displej 2,2″, otočné ovládače clony, ostrenia a vyváženia bielej a napája sa z PoE alebo z 12V adaptéra.

Joystick pre celú flotilu PTZ kamier

Jeden pult pre kamery na IP aj na sériovej linke: VISCA, VISCA over IP, ONVIF a Pelco-D/P súčasne, až 255 kamier v jednej sieti a rýchla voľba troch kamier.

až 255 kamierIP · RS-232 · RS-422/485VISCA · ONVIF · PelcoPoE / 12 V DCdisplej 2,2"

Rôzne protokoly z jedného pultu

K1 riadi súčasne kamery na IP aj na sériových linkách a mieša protokoly VISCA, VISCA over IP, Pelco-D/P a ONVIF – okrem iného kamery Lilliput, AVMATRIX, HuddleCamHD, PTZOptics, Sony, BirdDog a NewTek.

Rýchle ovládanie obrazu

Otočné ovládače pre clonu, vyváženie červenej a modrej a ostrenie, tlačidlá pre automatickú expozíciu, vyváženie bielej a ostrenie.

Joystick a kolíska

Joystick riadi otáčanie, náklon aj zoom s plynulou rýchlosťou, zoom navyše ovláda kolískový prepínač.

Automatické vyhľadanie

Ovládač sám nájde IP kamery v sieti a jednoducho im pridelí IP adresy; nastavenie sa robí na farebnom displeji 2,2".

PoE aj 12 V

Napájanie po sieťovom kábli alebo z adaptéra 12 V DC, príkon 5 W. Telo je z eloxovanej hliníkovej zliatiny.

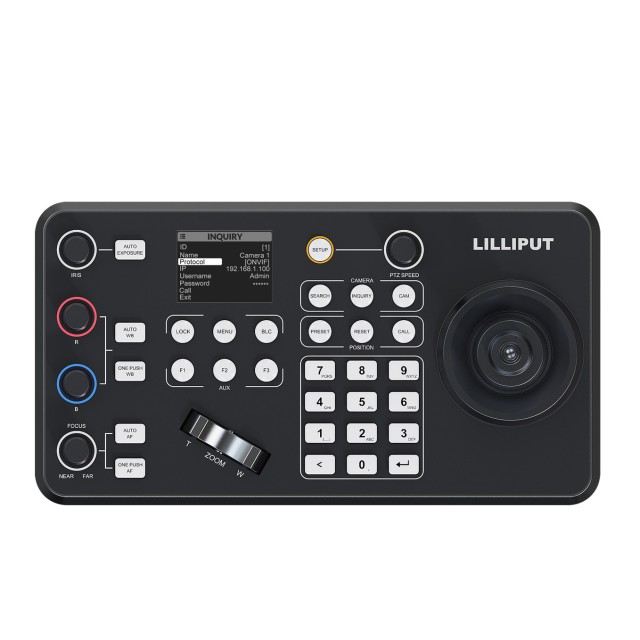

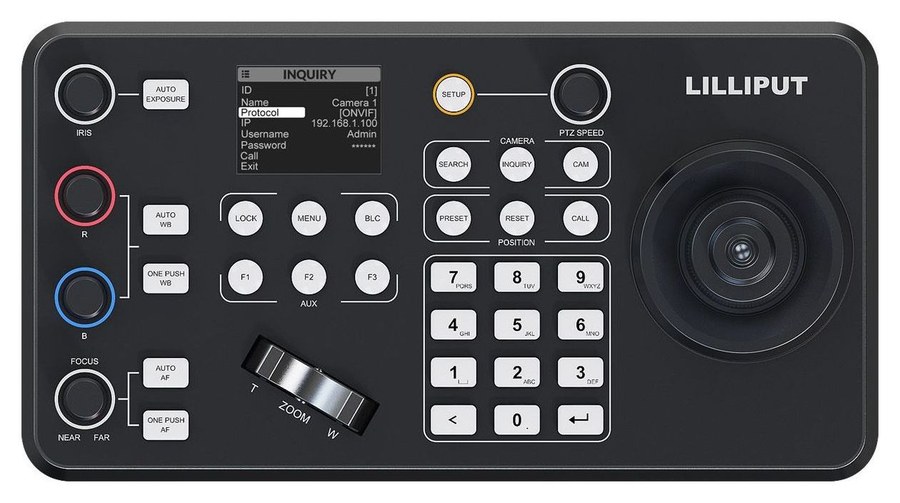

Ovládací panel

Vľavo otočné ovládače obrazu, uprostred displej, tlačidlá F1–F3, LOCK, MENU a BLC, vpravo číselník, voľba kamier a predvolieb a joystick.

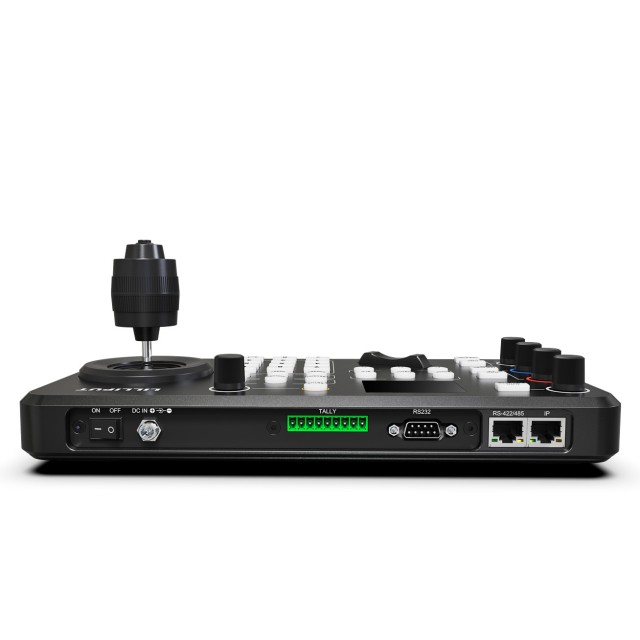

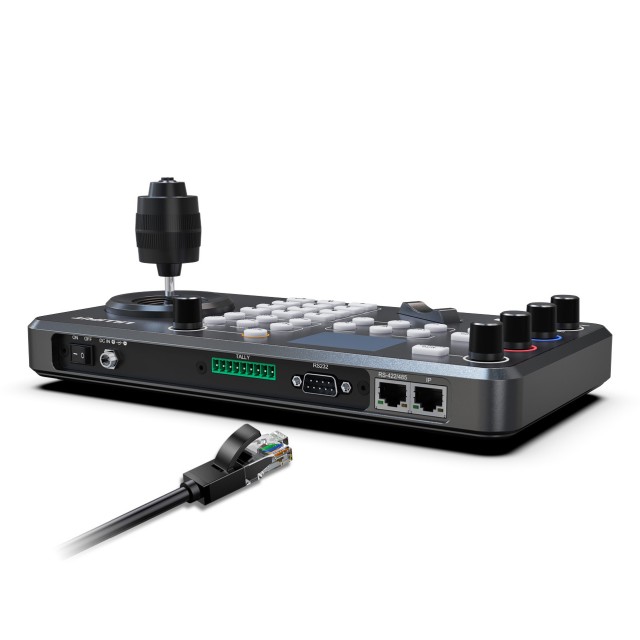

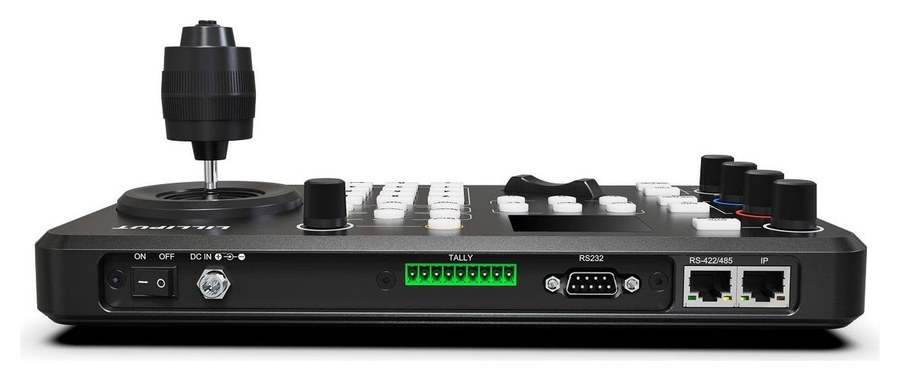

Zadná strana

Vypínač, napájanie DC 12 V, svorkovnica GPIO pre tally, RS-232 (DB9) a dva porty RJ45 – RS-422/485 a IP.

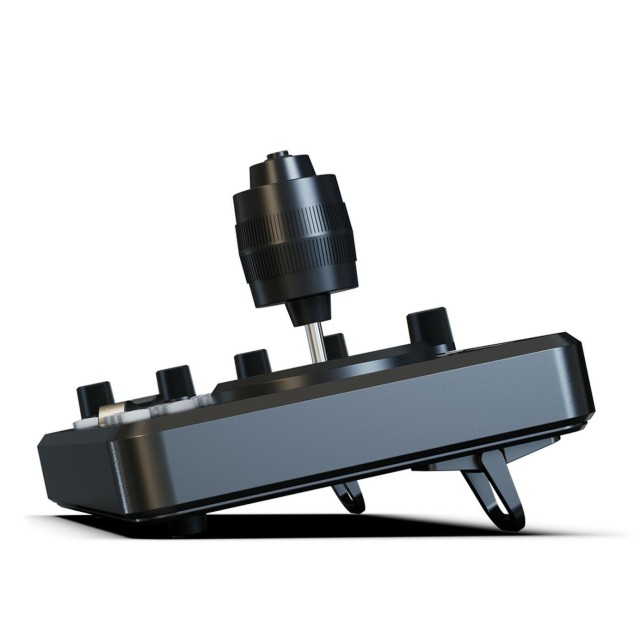

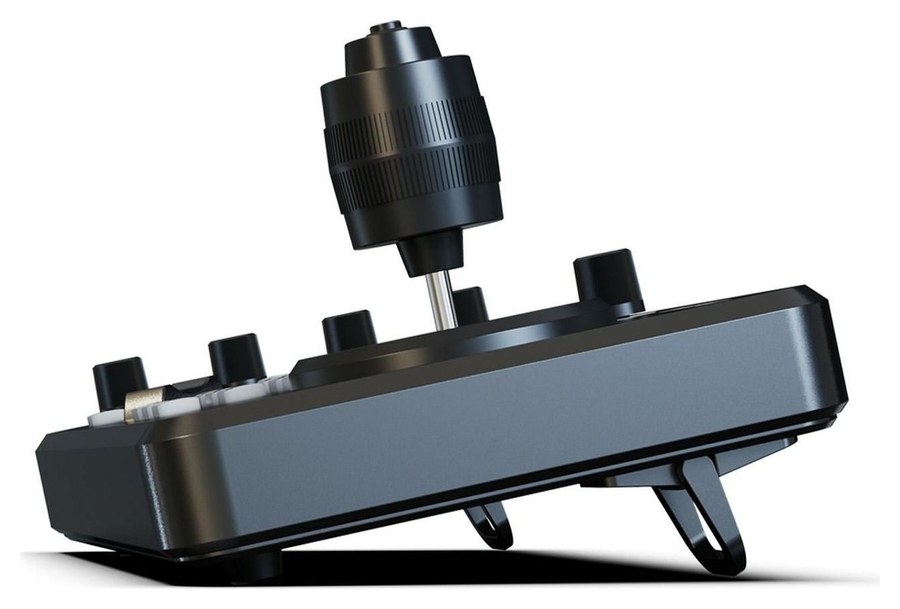

Odnímateľný stojan

Sklopný stojan nakloní pult k obsluhe; dá sa odňať.

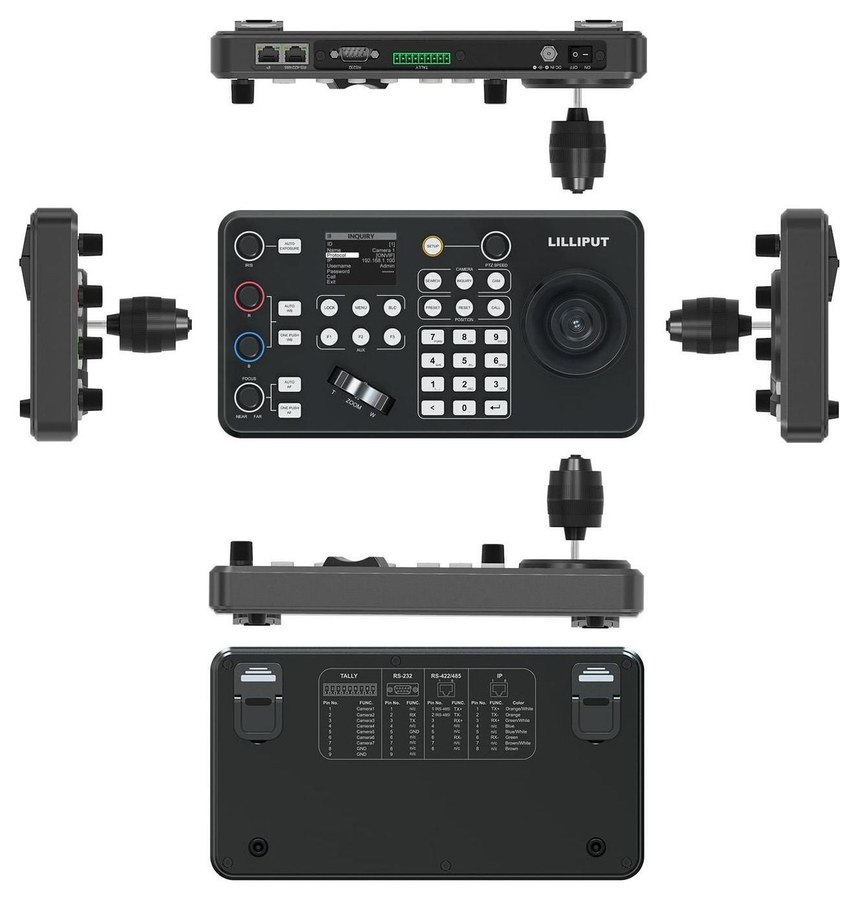

Pohľady a rozmery

Pult zo všetkých strán: 270 × 145 × 29,5 mm, s joystickom 106,6 mm na výšku.

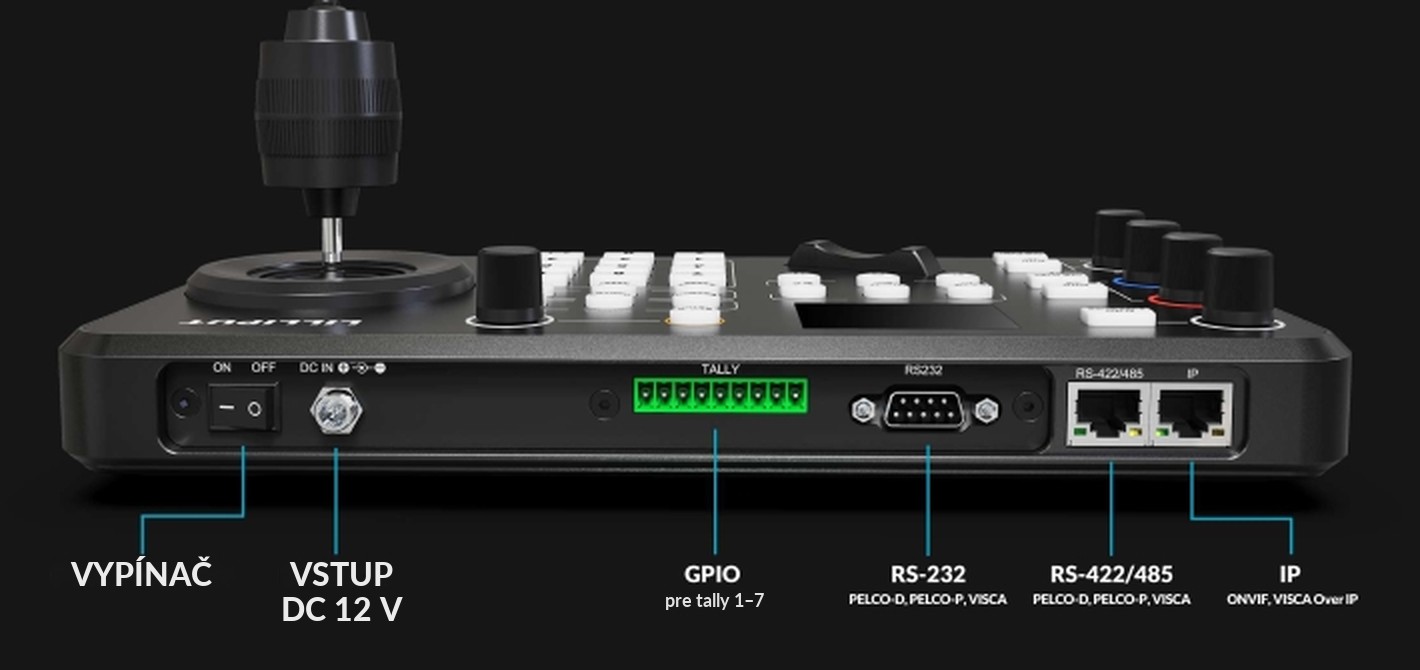

Konektory

IP ovládanie podporuje ONVIF a VISCA over IP, sériové porty Pelco-D, Pelco-P a VISCA. Každé zariadenie na zbernici RS-485 možno nastaviť s vlastným protokolom a prenosovou rýchlosťou. GPIO slúži pre tally 1–7 a ukazuje, ktorá kamera je práve ovládaná.

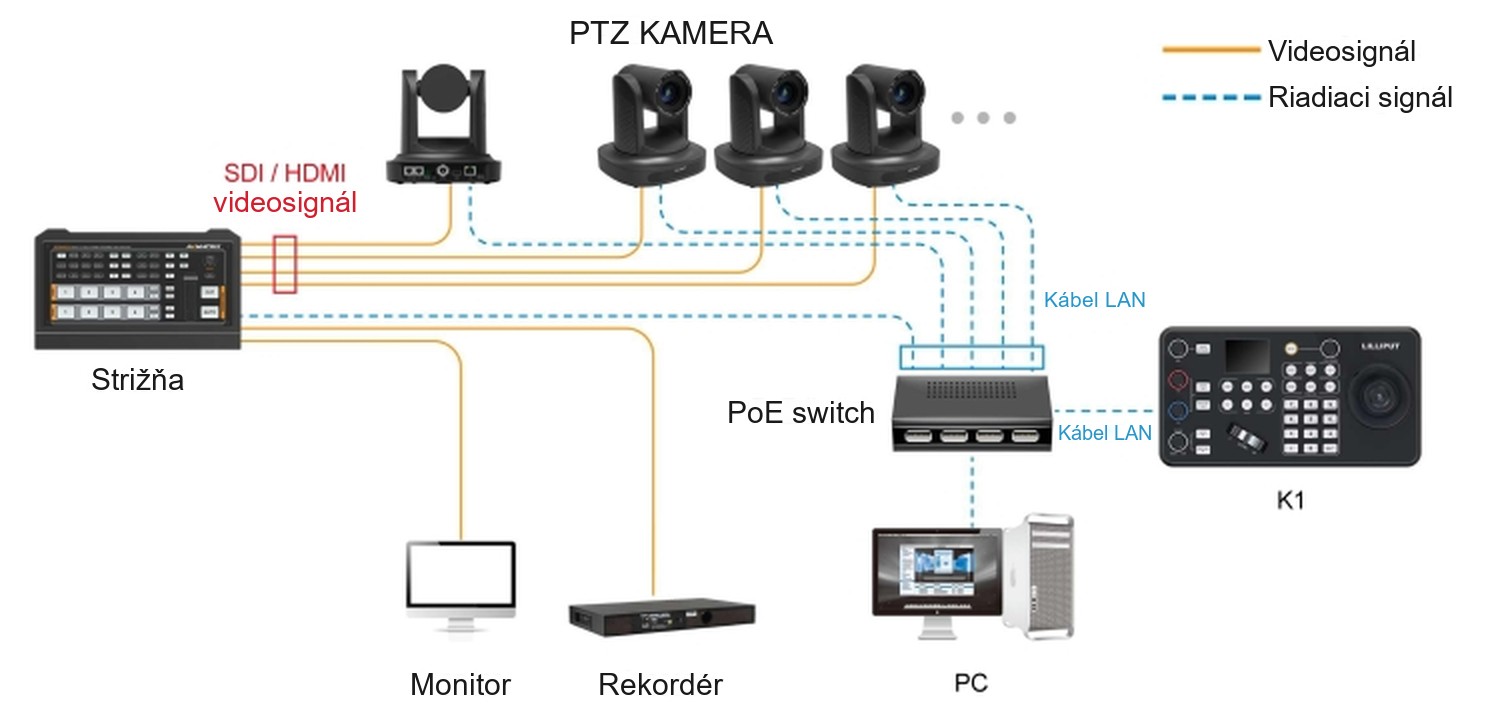

Schéma zapojenia

Kamery, strižňa, rekordér a počítač prepojené cez PoE switch: obraz ide po SDI/HDMI do strižne, ovládanie po LAN z pultu K1. Cez RS-232, RS-422, RS-485 a IP (RJ45) možno pripojiť až 255 kamier.
