Lilliput optický prijímač SFP 3 Gb/s

Kód tovaru: 3G-SFP-LC-RX

Optický prijímač Lilliput 3G-SFP-LC-RX je modul SFP, ktorý prijme signál SDI z optického vlákna a prevedie ho späť na elektrický. Zvláda rýchlosti od 50 Mb/s do 2,97 Gb/s (SMPTE 259M, 344M, 292M a 424M) vrátane patologických vzorov SDI a s príslušným vysielačom prenáša video jednovidovým vláknom až na 12,4 míle (20 km).

Viac informácií

172 € s DPH 139.84 € bez DPH
Pridať do porovnania História cien
Dostupnosť
14-30 dní
Kód tovaru:
3G-SFP-LC-RX
Pridať do porovnania História cien
Popis produktu ŠPECIFIKÁCIE OBSAH BALENIA

Popis produktu

Optický prijímač Lilliput 3G-SFP-LC-RX je modul SFP, ktorý prijme signál SDI z optického vlákna a prevedie ho späť na elektrický. Zvláda rýchlosti od 50 Mb/s do 2,97 Gb/s (SMPTE 259M, 344M, 292M a 424M) vrátane patologických vzorov SDI a s príslušným vysielačom prenáša video jednovidovým vláknom až na 12,4 míle (20 km).

SDI z optického vlákna až na 20 km

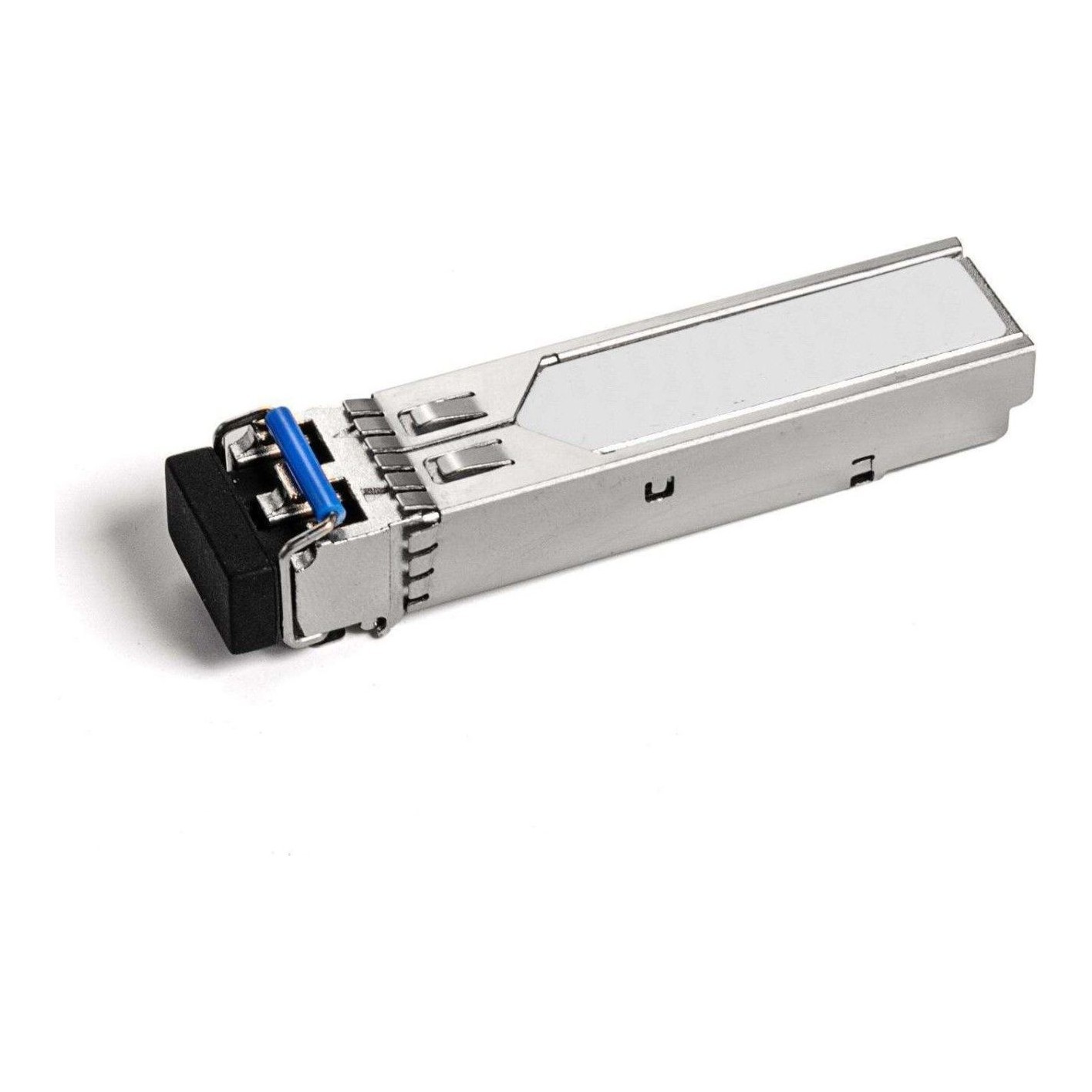

Modul SFP s konektorom LC a fotodiódou PIN prevádza optický signál SD-, HD- a 3G-SDI späť na elektrický. Pracuje v dvojici s vysielačom 3G-SFP-LC-TX.

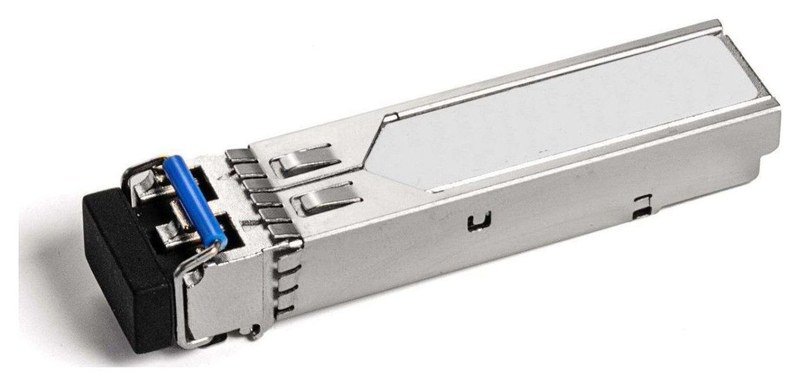

Lilliput 3G-SFP-LC-RX
SFP · LCSD/HD/3G-SDI50 Mb/s – 2,97 Gb/saž 20 km3,3 V

Video tam, kam koax nedosiahne

V dvojici s optickým vysielačom 3 Gb/s prenesie signál SDI jednovidovým vláknom až na 12,4 míle (20 km) – bez útlmu a rušenia, ktoré obmedzujú medený koaxiálny kábel.

Fotodióda PIN s TIA

Prijímaciu časť tvorí fotodióda PIN s integrovaným transimpedančným predzosilňovačom a riadiaca jednotka MCU.

Diagnostika cez I2C

Digitálne diagnostické funkcie podľa SFF-8472 sú dostupné cez rozhranie I2C.

Ďalšie informácie

O výrobku

Optický prijímač 3 Gb/s Video SFP sa skladá z dvoch častí – riadiacej jednotky MCU a fotodiódy PIN integrovanej s transimpedančným predzosilňovačom (TIA); oba moduly spĺňajú požiadavky na laserovú bezpečnosť triedy I.

Ďalšie vlastnosti: fotodetektor PIN; kovové puzdro pre nižšie elektromagnetické rušenie; podpora patologických vzorov pre SD-SDI, HD-SDI a 3G-SDI; rozloženie vývodov odlišné od MSA; digitálna diagnostika cez rozhranie I2C; kompatibilita so SFP Multi-Source Agreement (MSA) a SFF-8472; zhoda s RoHS; jednoduché napájanie 3,3 V. Modul je plne v súlade s normou SMPTE 297M-2006 pre prenos SDI po optickom vlákne.

OBSAH BALENIA

  • optický prijímač SFP 3 Gb/s Lilliput 3G-SFP-LC-RX

ŠPECIFIKÁCIE

  • Značka: Lilliput
  • Model: 3G-SFP-LC-RX
  • Typ: optický prijímač SFP 3 Gb/s
  • Vyhotovenie: SFP
  • Optický konektor: LC
  • Optické vlákno: jednovidové, až 12,4 míle (20 km)
  • Prenosová rýchlosť: 50 Mb/s – 2,97 Gb/s
  • Signály: SD-SDI, HD-SDI, 3G-SDI
  • Štandardy: SMPTE 259M, 344M, 292M, 424M, 297M-2006
  • Fotodetektor: fotodióda PIN s transimpedančným predzosilňovačom (TIA)
  • Diagnostika: digitálna diagnostika cez I2C (SFF-8472)
  • Laserová bezpečnosť: trieda I
  • Puzdro: kovové (nižšie elektromagnetické rušenie)
  • Napájanie: 3,3 V
  • Zhoda: SFP MSA, SFF-8472, RoHS
Parametre

Parametre

Výrobca: Lilliput
Kategória: Prevodníky signálu

Hlavné parametre

ZdrojOptika
Cieľ3G SDI
