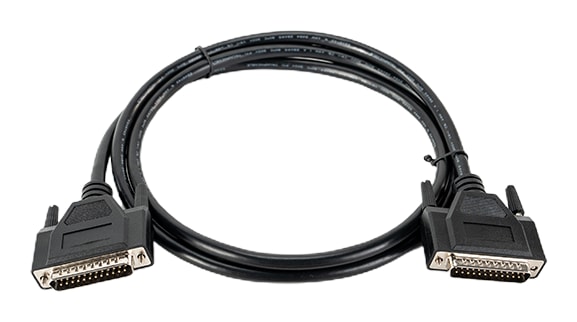

Hollyland HL-TCB01 tally kábel DB25 samec – DB25 samec

Tally kábel Hollyland HL-TCB01 prepojí videorežiu s tally stanicou systému Hollyland Wireless Tally System. Konektor DB25 samec patrí do vstupu Tally (DB25) stanice, na druhom konci je DB25 samec pre tally výstup réžie. Je určený pre videorežie Datavideo HS2800, HS3200, HS4000, SE2800, SE3200, SE4000, Panasonic AV-HS6000MC, Roland V-60HD, V-80HD, V-160HD, V-600UHD, V-1200HD, VR-6HD, VR-120HD a FOR-A HVS-190S, HVS-190I, HVS-490, HVS-1200. Cez DB25 systém obslúži až 12 kamier.

Bezdrôtový tally systém potrebuje od videorežie jedinú informáciu: ktorá kamera je práve v programe a ktorá v náhľade. Tento kábel ju prenesie z konektora DB25 samec na réžii do tally stanice, odkiaľ ide rádiom do tally svetiel na kamerách až na 800 m.

Tally z videorežie do stanice

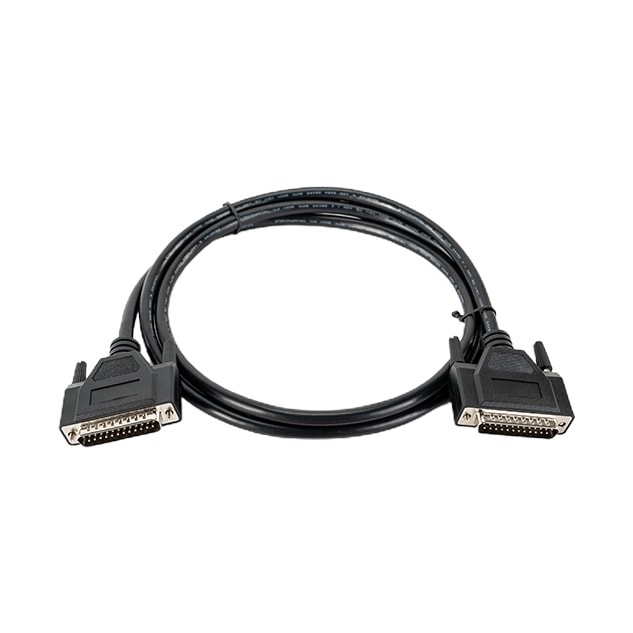

Originálny kábel Hollyland s konektormi DB25 samec – DB25 samec pre Wireless Tally System.

DB25 → DB25Wireless Tally Systemaž 12 kanálovPGM / PVW

Ako sa zapája

DB25 samec do vstupu Tally (DB25) tally stanice, DB25 samec do tally výstupu videorežie. Stanica potom rozošle stav PGM a PVW bezdrôtovo do tally svetiel.

Pre tieto videorežie

Datavideo HS2800, HS3200, HS4000, SE2800, SE3200, SE4000, Panasonic AV-HS6000MC, Roland V-60HD, V-80HD, V-160HD, V-600UHD, V-1200HD, VR-6HD, VR-120HD a FOR-A HVS-190S, HVS-190I, HVS-490, HVS-1200.

Učenie sekvencie

Poradie tlačidiel PGM a PVW sa tally stanica naučí sama, ručné mapovanie kanálov odpadá.

Zapojenie: videorežia → tally stanica → tally svetlá

Tally kábel vedie signál z tally výstupu videorežie do tally stanice. Pri prvom zapojení stanica funkciou učenia sekvencie zistí, ktoré tlačidlo PGM a PVW na réžii zodpovedá ktorej kamere – stačí postupne stlačiť tlačidlá, ktoré stanica na displeji vyzve.

Vstup Tally (DB25) na tally stanici

Konektor DB25 samec patrí do vstupu Tally (DB25) na zadnom paneli tally stanice, ktorý má vyhotovenie DB25 samica. Vedľa neho stanica ponúka vstup tally RJ45, priechodný port RJ45 pre videorežiu, napájanie DC a dva anténne konektory TNC.

Až 12 kanálov cez DB25

Vstup DB25 obslúži najviac 12 kanálov dvojfarebného tally, vstup RJ45 až 16. Každé tally svetlo sa potom číselným voličom priradí ku kamere a ukazuje červeno program (PGM) a zeleno náhľad (PVW).
