Feelworld D101-PLUS

Dvojitý 10,1-palcový režisérsky monitor do racku 4RU. Dva nezávislé panely IPS s rozlíšením 1920 × 1200, jasom 500 cd/m² a kontrastom 1500:1, každý s vlastným vstupom 3G-SDI, HDMI a kompozitným BNC. Trojfarebný tally, ovládanie z počítača cez sieť LAN a až 32 vlastných 3D LUT. Nie je to monitor pre kameru — patrí do racku, do prenosového vozidla alebo na režisérsky pult.

Dvojitý 10,1-palcový režisérsky monitor do racku 4RU

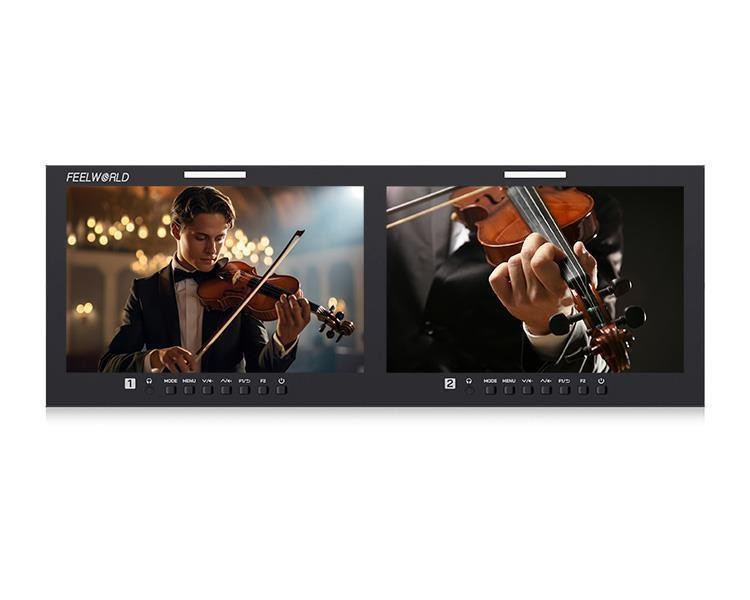

Dva nezávislé displeje v jednej skrini

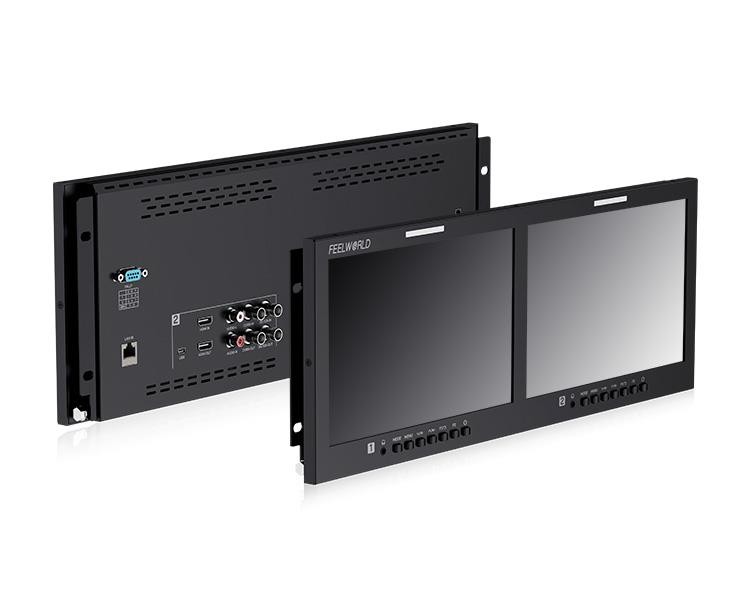

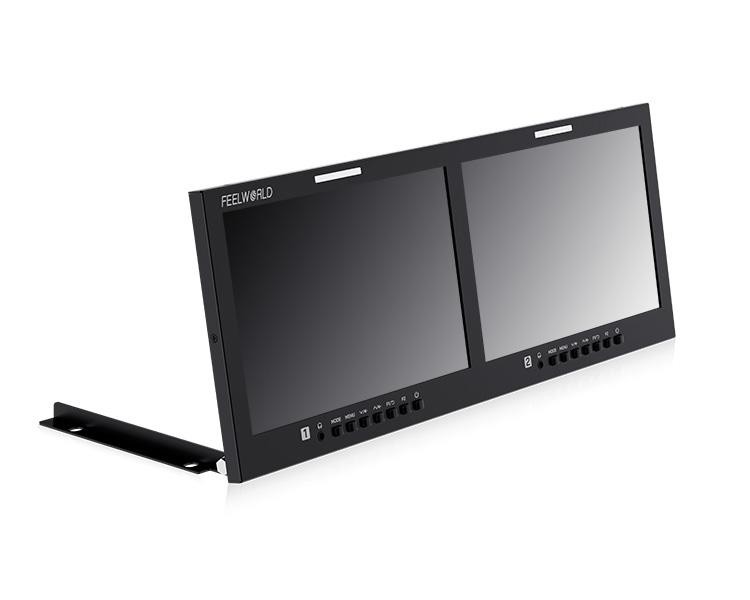

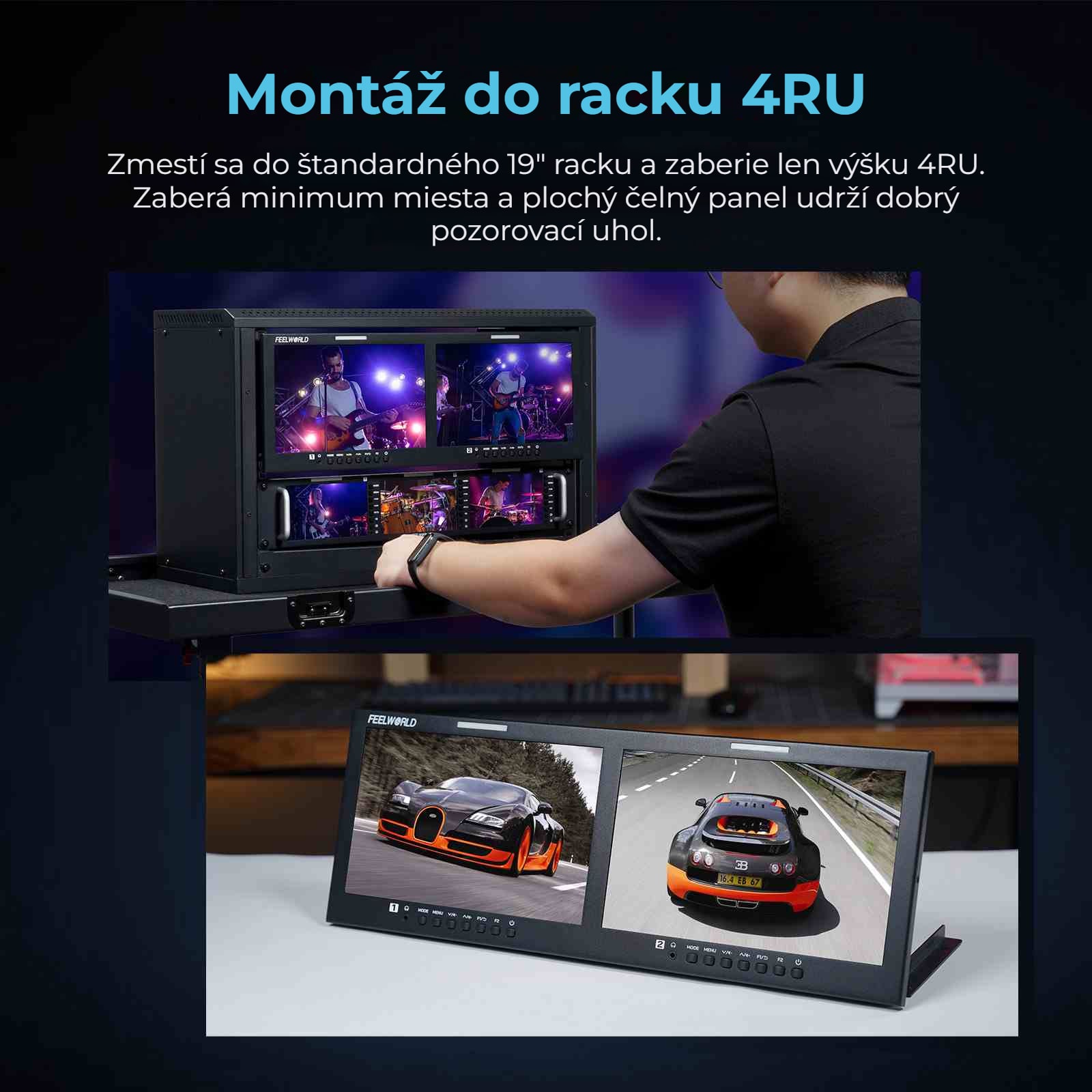

D101 PLUS nie je monitor pre kameru. Je to režisérsky monitor do racku: šasi s výškou 4RU sa pripevní skrutkami do štandardnej 19-palcovej skrine – do monitorovej steny, do prenosového vozidla alebo do pojazdného stojana – a nesie dva úplne samostatné 10-palcové displeje vedľa seba.

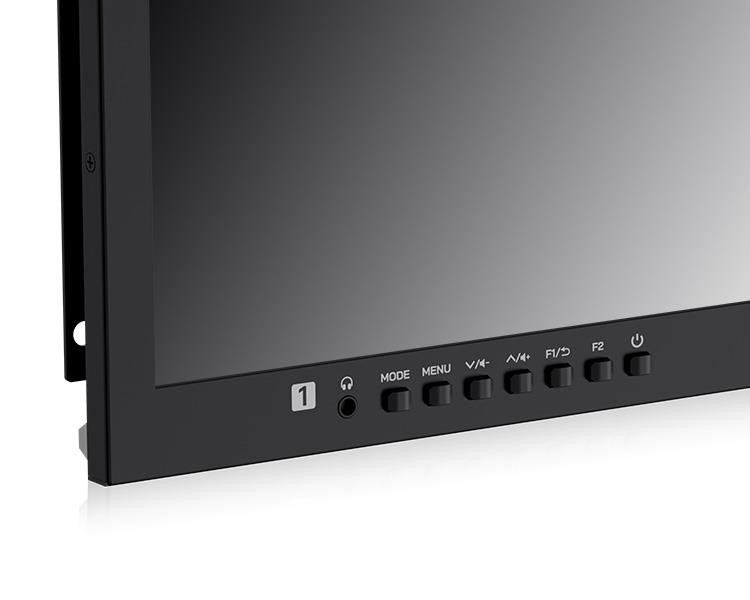

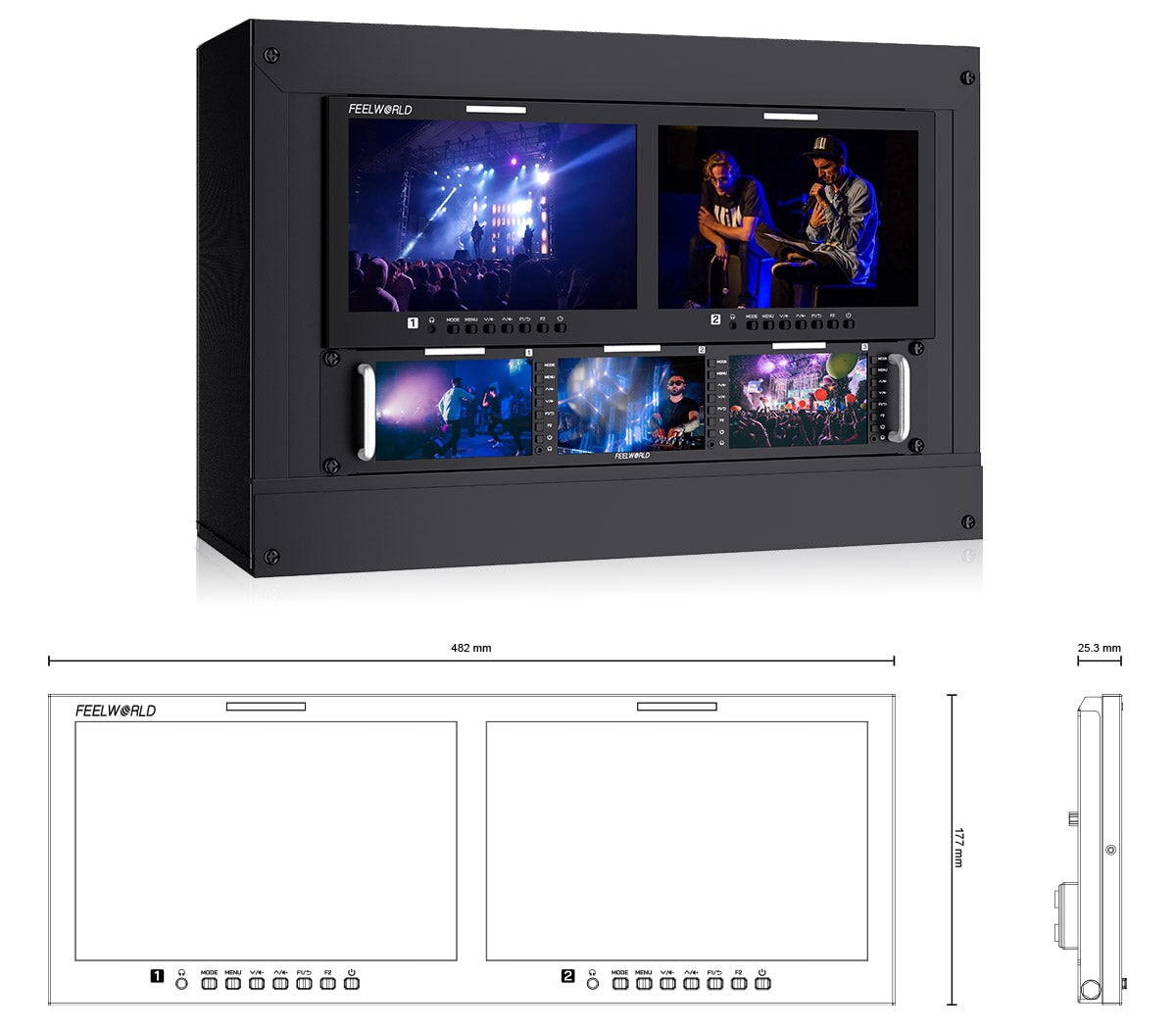

Každý z oboch panelov má vlastné vstupy, výstupy, tlačidlá aj kontrolku tally, takže na jednom šasi môžete sledovať dve rôzne kamery. Súprava má rozmery 482 × 177 × 25 mm a váži 2 kg. Ak ju nechcete pripevniť do racku, na zadnej strane sa vysunú dve kovové nožičky a monitor sa postaví na stôl.

Rozlíšenie 1920 × 1200 na oboch paneloch

Jas 500 cd/m², kontrast 1500:1

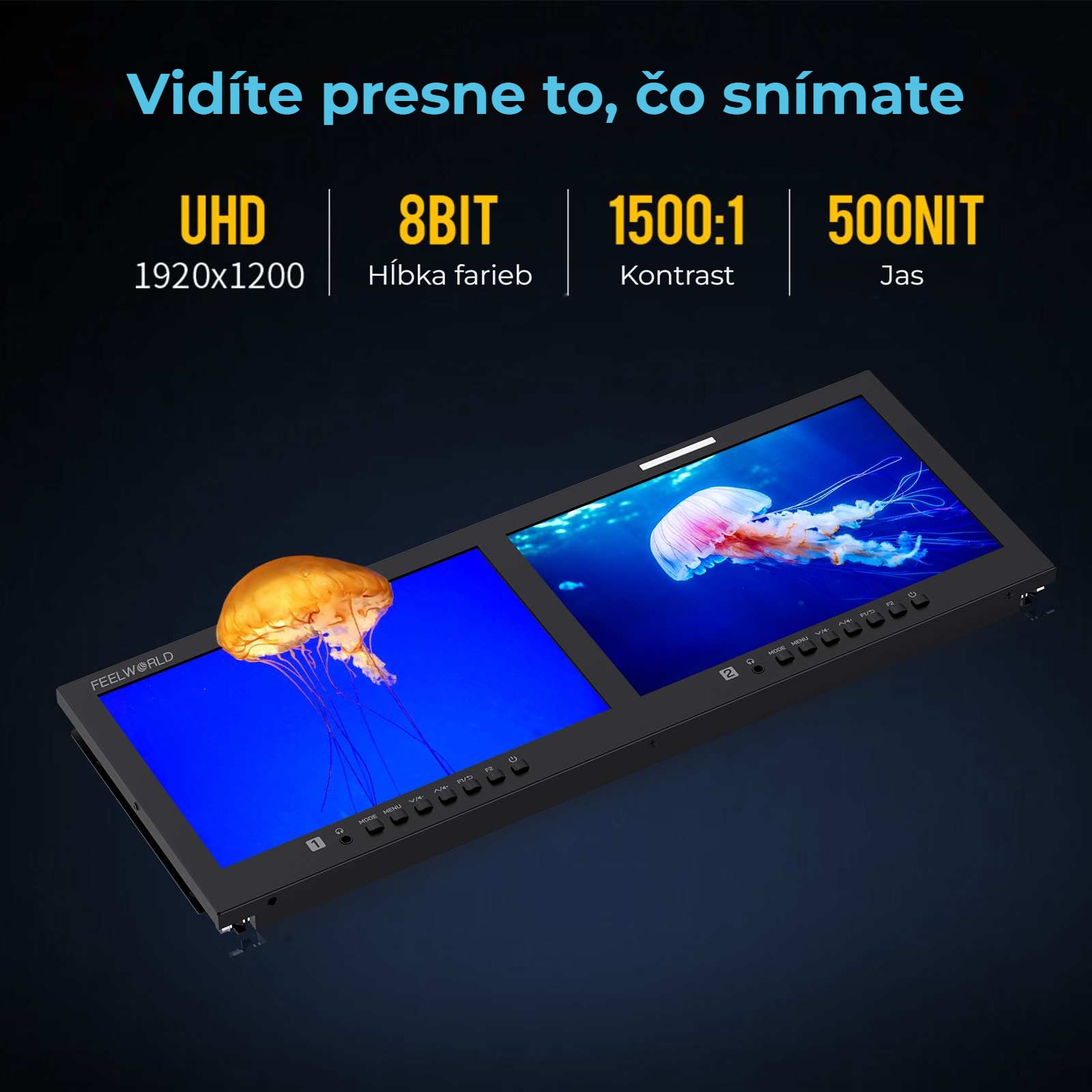

Oba displeje sú typu IPS s rozlíšením 1920 × 1200 bodov a pomerom strán 16:10 – pod obrazom s pomerom strán 16:9 sa tak zmestí ešte jeden riadok stavových údajov. Farebná hĺbka je 8 bitov, teda 16,7 milióna farieb, kontrast 1500:1 a rozstup bodov 0,1128 mm.

Pozorovacie uhly sú 80° na každú stranu v horizontálnom aj vertikálnom smere, spolu 160°, takže farby zostávajú verné aj vtedy, keď sa na monitor pozerá viac ľudí zboku. Jas 500 cd/m² je hodnota určená pre interiér: do réžie, do vozidla alebo do štúdia to s rezervou stačí, na natáčanie na priamom slnku sa hodí monitor na kameru s jasom nad 1000 nitov.

Vstupy a výstupy samostatne pre každý displej

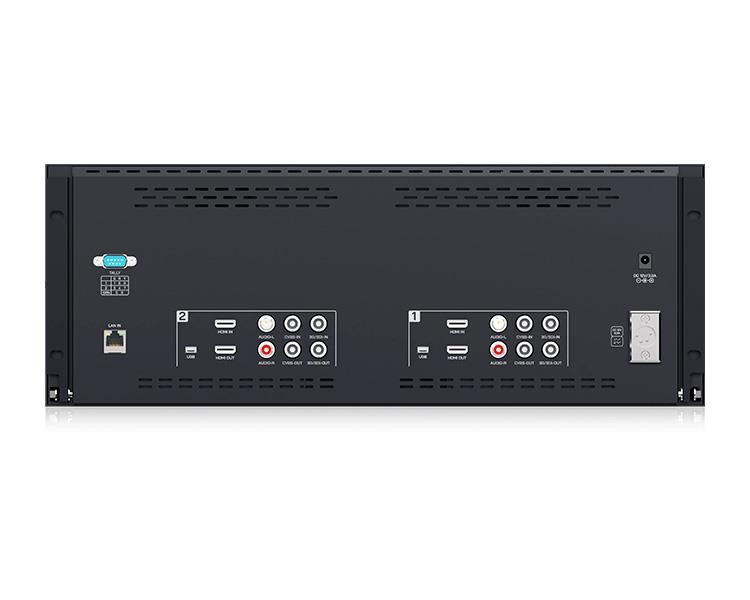

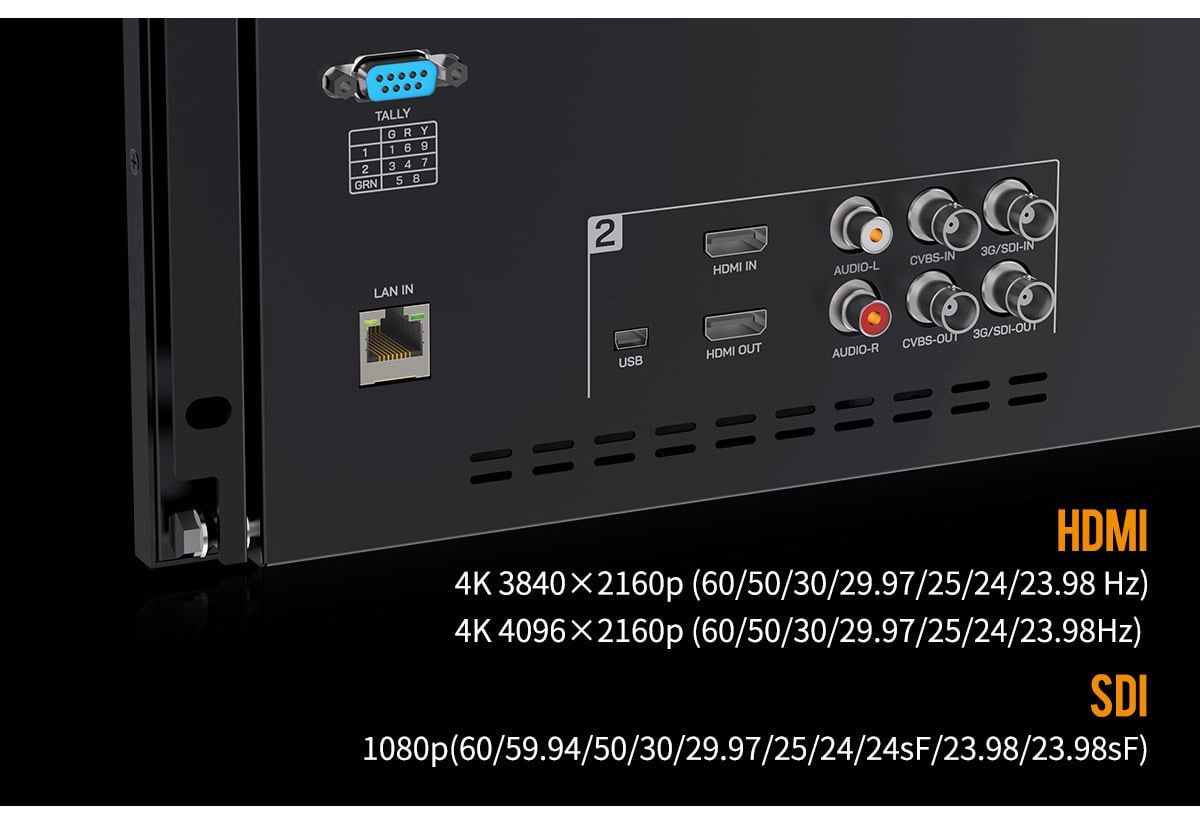

Každý panel má vlastnú sadu konektorov: vstup aj výstup 3G-SDI na BNC, vstup aj výstup HDMI, vstup aj výstup kompozitného videa na BNC a dvojicu cinch konektorov pre analógový zvuk L/R. Ku každému panelu patrí aj samostatný výstup pre slúchadlá.

Prostredníctvom HDMI monitor prijíma rozlíšenie 4K 3840 × 2160 aj 4096 × 2160 pri 60, 50, 30, 25 aj 24 snímkach za sekundu, cez SDI potom 1080p až do 60 snímok za sekundu vrátane segmentovaných režimov 24sF a 23,98sF. Kompozitný vstup automaticky rozpozná formáty PAL aj NTSC.

Trojfarebný indikátor TALLY na prednej strane

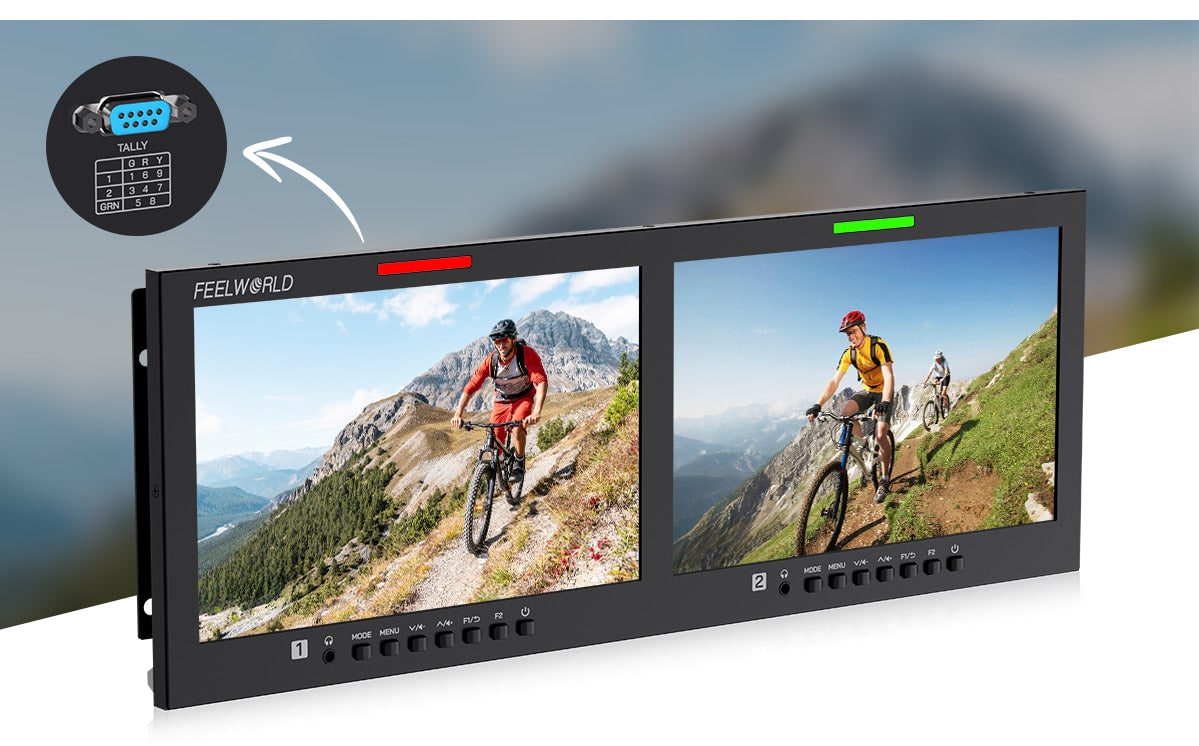

Nad každým displejom svieti kontrolka TALLY, ktorá svieti červenou, zelenou aj žltou farbou – teda vysielanie, náhľad a nahrávanie. Počas živého vysielania tak štáb vidí, ktorá kamera je práve vo vysielaní, bez toho, aby sa niekoho musel pýtať.

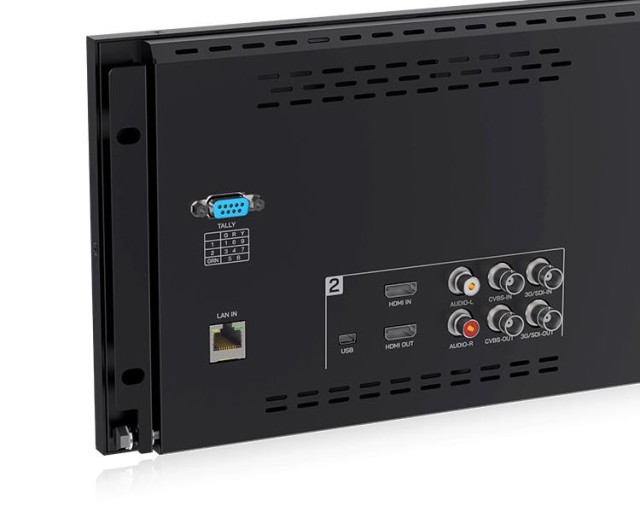

Pripojuje sa na zadnej strane pomocou paralelných konektorov podľa bežného priemyselného štandardu, takže sa dá pripojiť k bežnému režijnému pultu bez potreby prevodníkov. Sada TALLY s vyvedenou svorkovnicou je súčasťou balenia.

Meracie nástroje namiesto drahého externého zariadenia

Vlnová forma, vektorskop, histogram, zvuk

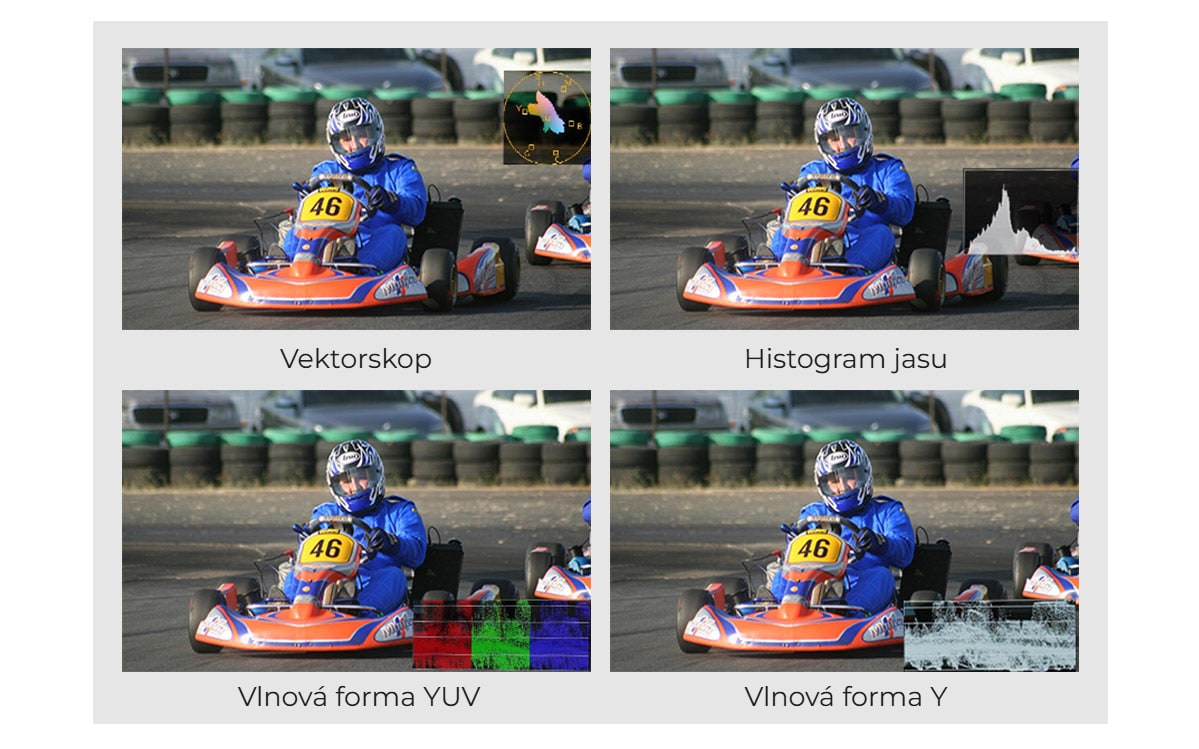

Monitor má vstavané nástroje, ktoré sa inak kupujú samostatne: waveform v režimoch RGB, YUV a Y, vektorskop, histogram (RGB1, RGB2, Y) a zobrazenie fázy a úrovne zvuku. Každý nástroj sa dá zapnúť samostatne, alebo sa jediným tlačidlom otvoria všetky naraz.

K tomu patrí pomoc pri zaostrovaní s červeným, zeleným alebo modrým zvýraznením, kontrola kanálov, upozornenie na preexponovanie, falošné farby, zobrazenie pixel po pixeli, značky stredu a pomeru strán, prevrátenie a zmrazenie obrazu, zväčšenie 2× až 16×, anamorfné roztiahnutie 1,33× až 2× a vlastná teplota farieb. Pri signáli SDI monitor zobrazuje aj časový kód LTC a VITC.

Až 32 vlastných 3D LUT

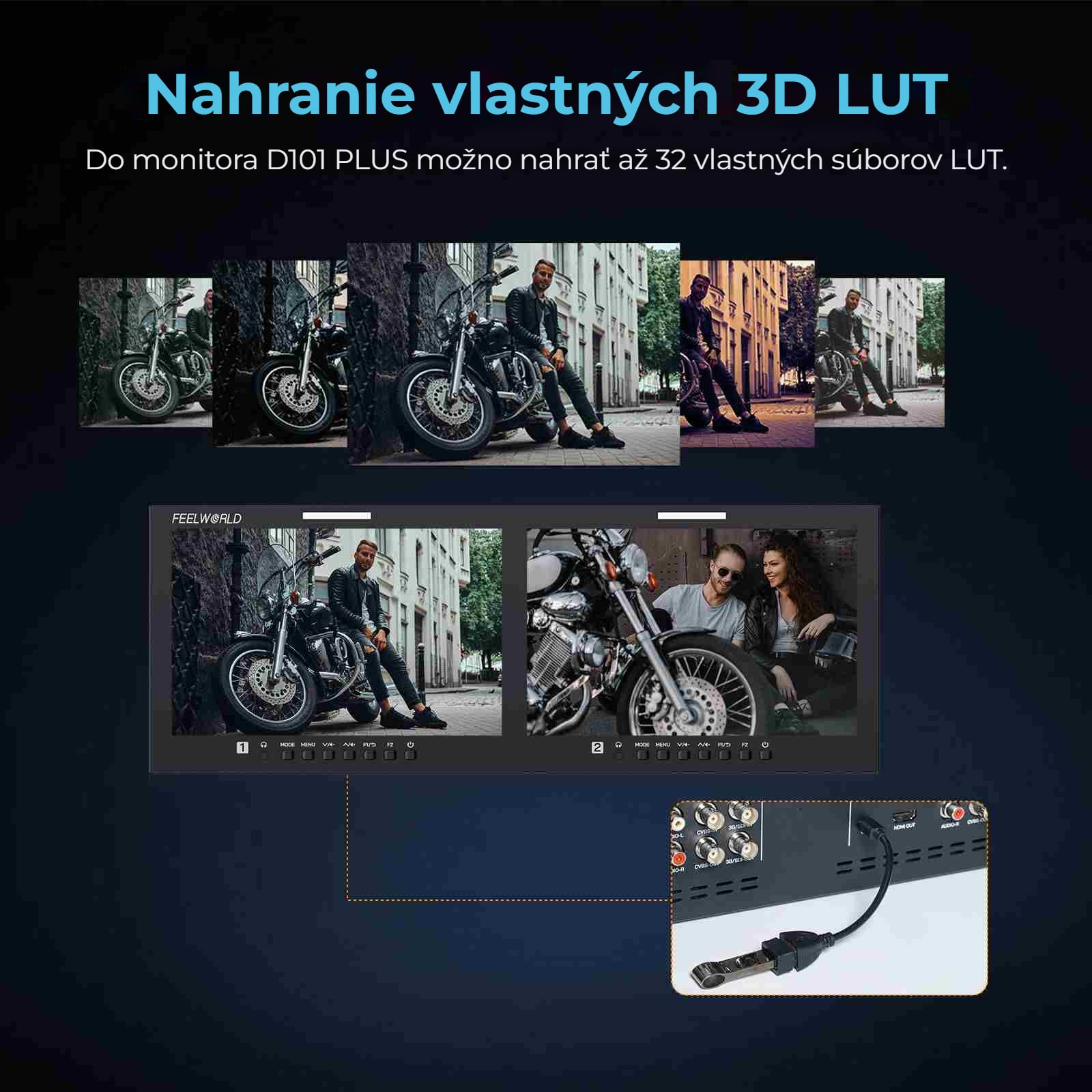

Do pamäte je možné nahrať až tridsaťdva vlastných súborov .cube, takže konečný vzhľad vidíte už počas natáčania a nemusíte si ho domýšľať. Okrem vlastných LUT má monitor aj vstavané prevody z LOG.

Súbory sa skopírujú do koreňového adresára USB flash disku, ktorý sa k monitoru pripojí pomocou priloženého kábla mini USB – USB. Samotný flash disk nie je súčasťou balenia.

Ovládanie z počítača cez sieť LAN

Jeden program pre celú stenu monitorov

Na zadnej strane sa nachádza konektor RJ-45. Monitor sa pripojí do siete a z počítača sa potom ovláda pomocou softvéru výrobcu: prepínanie vstupov, jas, kontrast, sýtosť, ostrosť, odtieň, podsvietenie, hlasitosť aj funkčné tlačidlá. Každý monitor je v programe adresovaný svojou IP adresou, takže z jedného miesta môžete obsluhovať celú stenu, bez toho aby ste k nej museli chodiť.

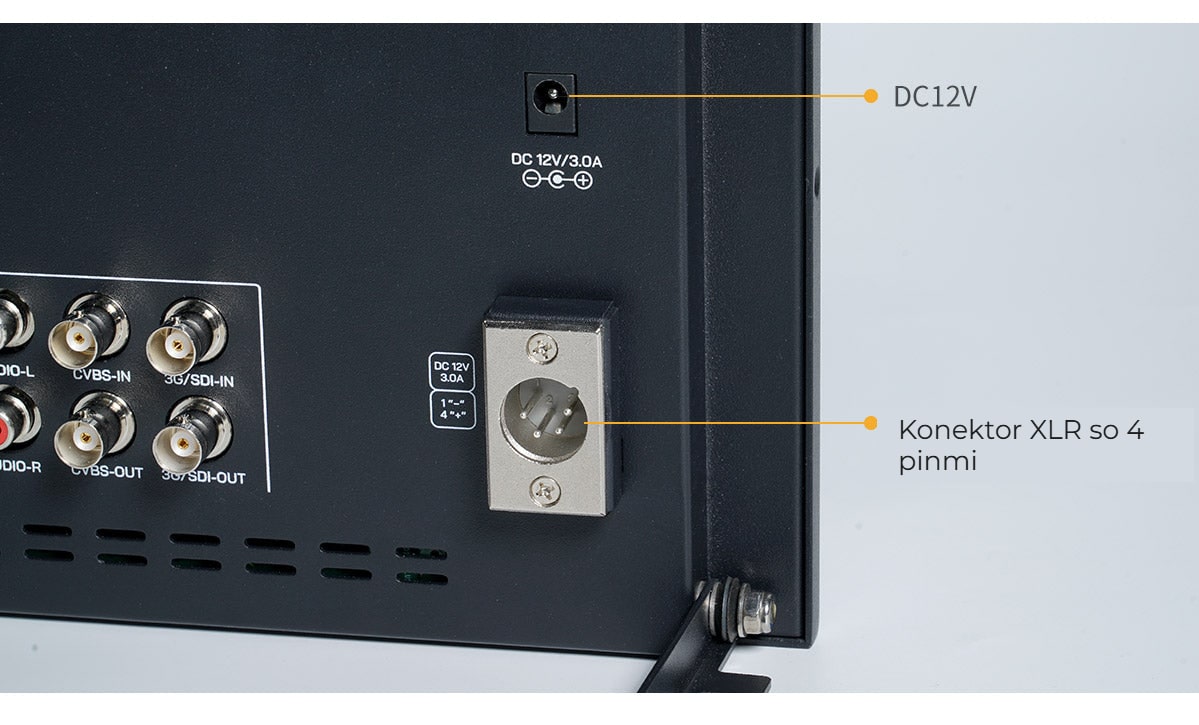

Napájanie je flexibilné: buď konektor DC pre koaxiálny konektor 5,5 × 2,1 mm, alebo profesionálny štvorpinový konektor XLR. Monitor zvládne napätie 9 až 24 V a odoberá do 24 W; sieťový adaptér na 3 A je súčasťou balenia. Ponuka podporuje jedenásť jazykov.
