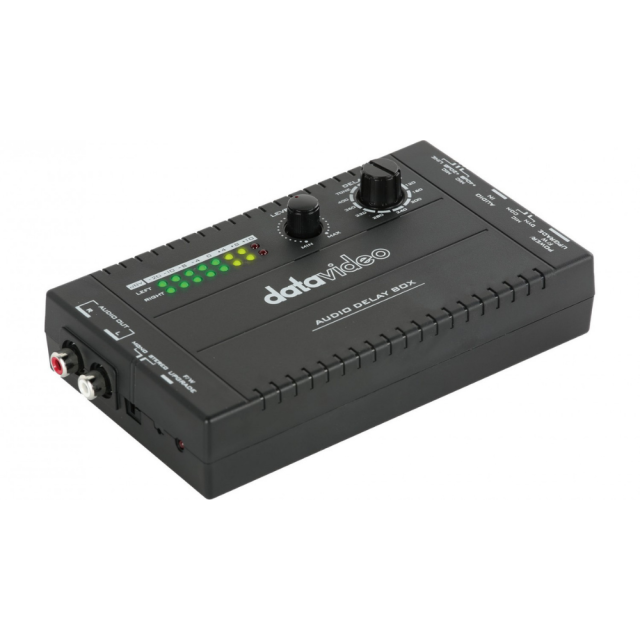

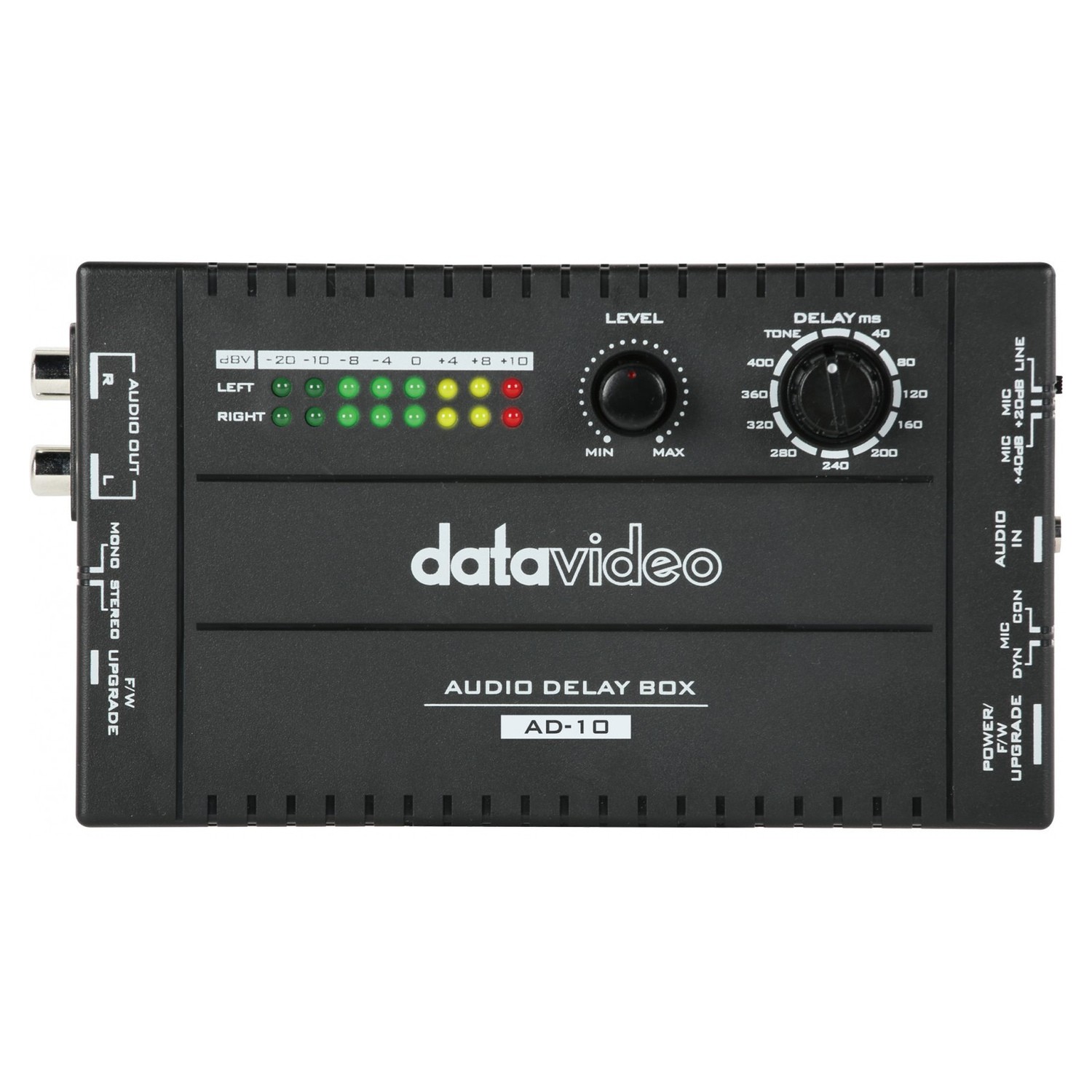

Datavideo AD-10 zvuková oneskorovacia jednotka

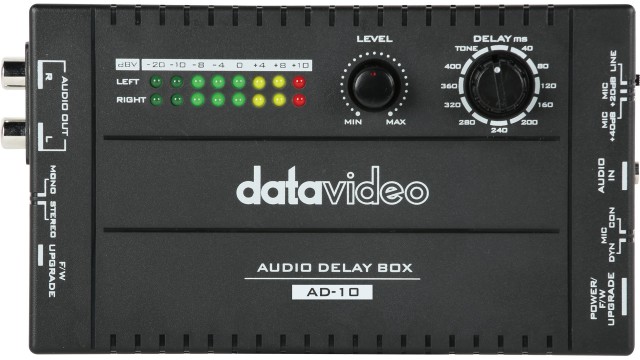

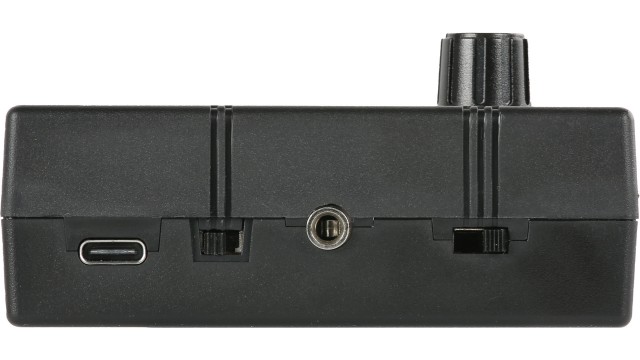

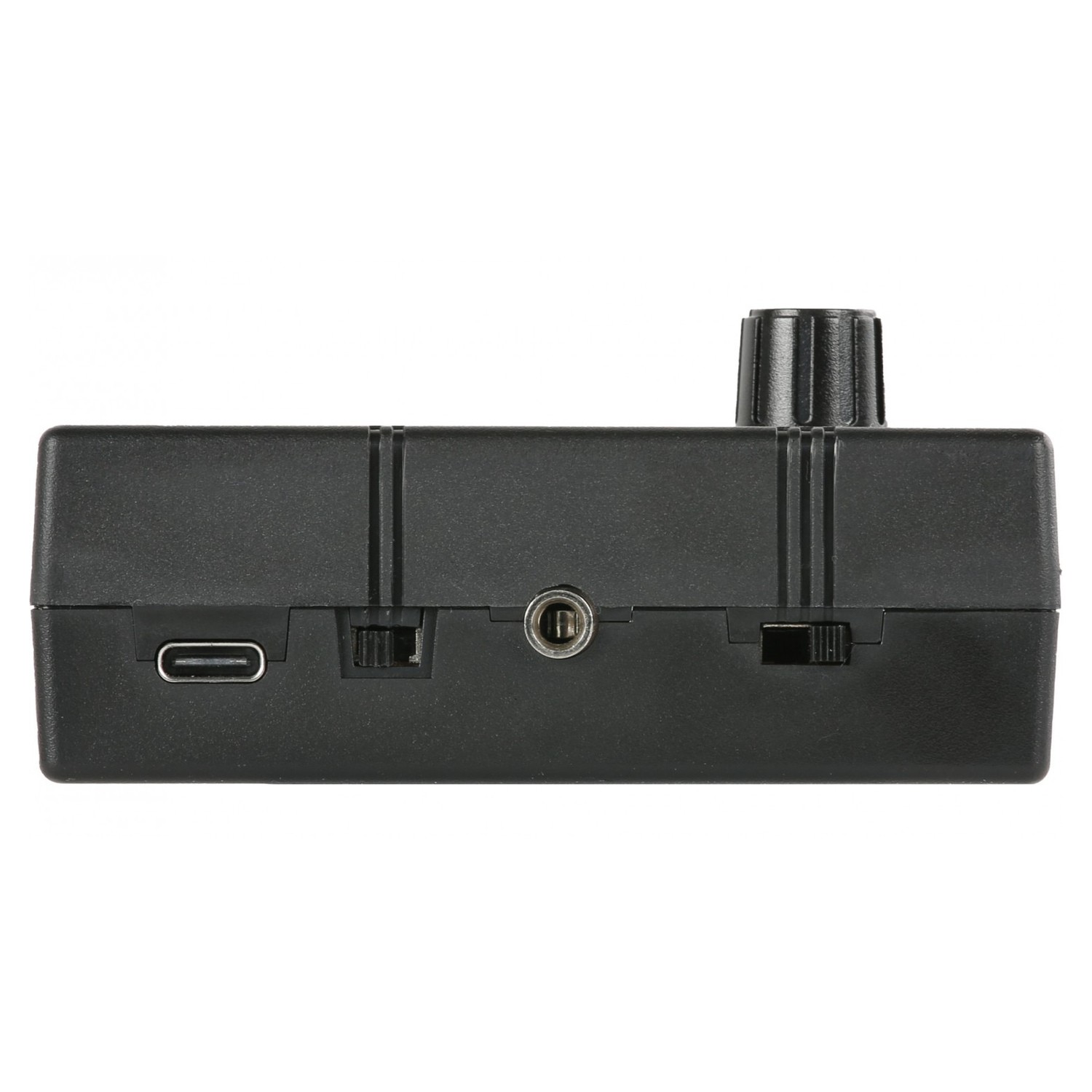

Datavideo AD-10 pomáha synchronizovať zvuk s obrazom pri živom vysielaní, streamovaní aj zázname. Do signálovej cesty ho zapojíte medzi mikrofón alebo linkový zdroj a nadväzujúce záznamové či produkčné zariadenie. Oneskorenie nastavíte otočným ovládačom v rozsahu až 400 ms. Vstup prepnete medzi mikrofónovou a linkovou úrovňou a zvolíte kondenzátorový alebo dynamický mikrofón; stereo RCA výstup možno nastaviť ako mono alebo stereo. Jednotka sa napája cez USB-C (5 V / 1 A); USB napájací adaptér nie je súčasťou balenia.

SYNCHRONIZUJTE ZVUK S OBRAZOM

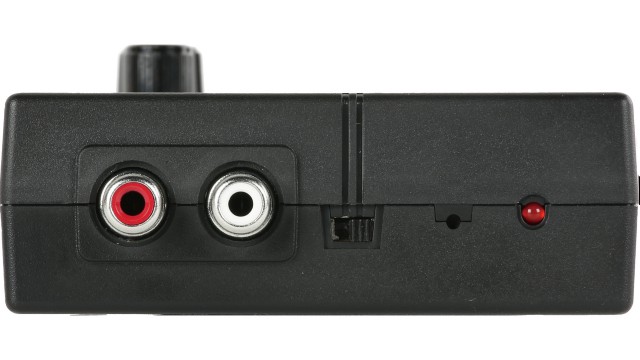

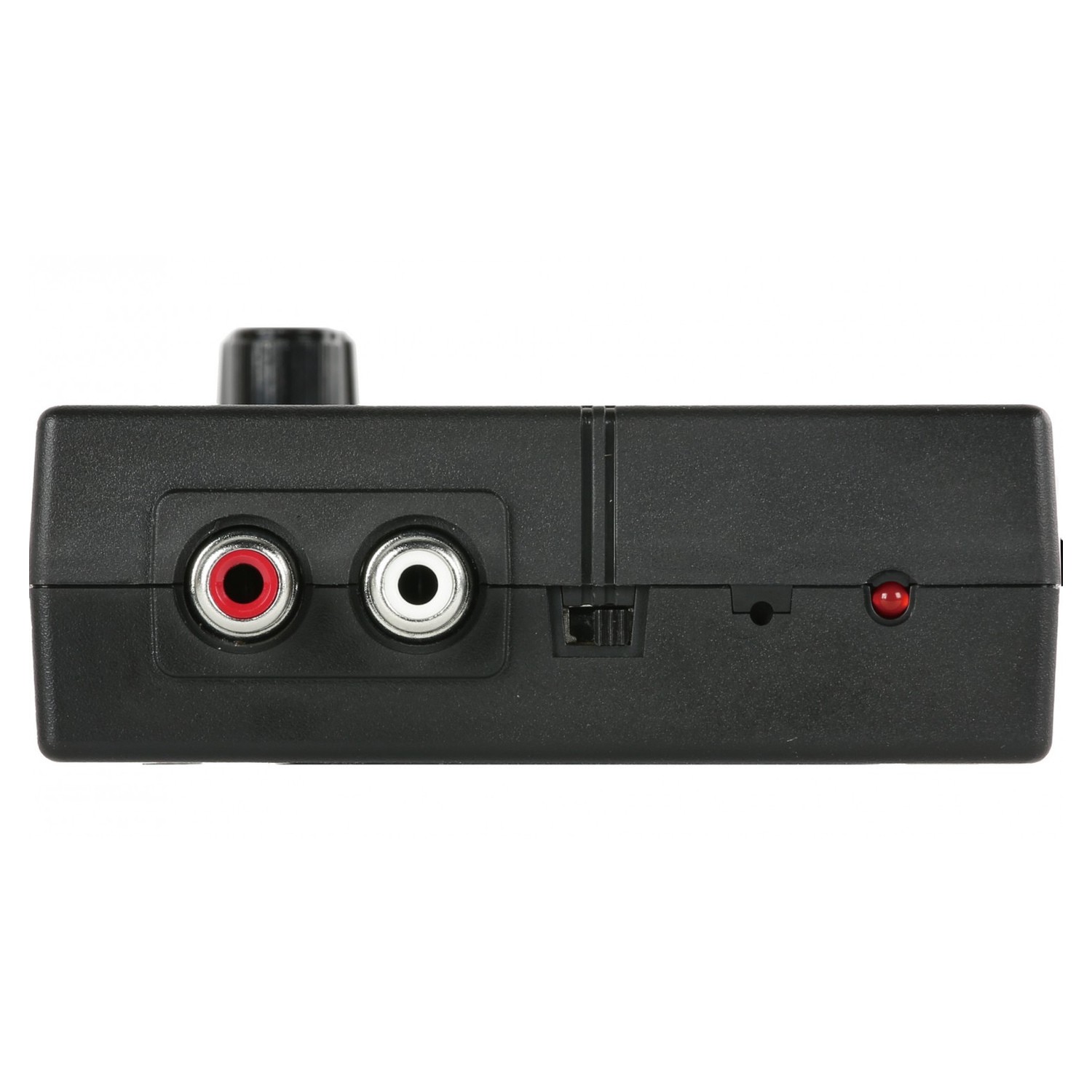

Zaraďte AD-10 do audio cesty a dolaďte oneskorenie až o 400 ms. Prepínateľný vstup prijíma mikrofónový alebo linkový signál a stereo RCA výstup možno nastaviť ako mono alebo stereo.

Oneskorenie až 400 msMikrofónový / linkový vstupNapájanie USB-C

MIKROFÓN V STREAMOVACOM REŤAZCI

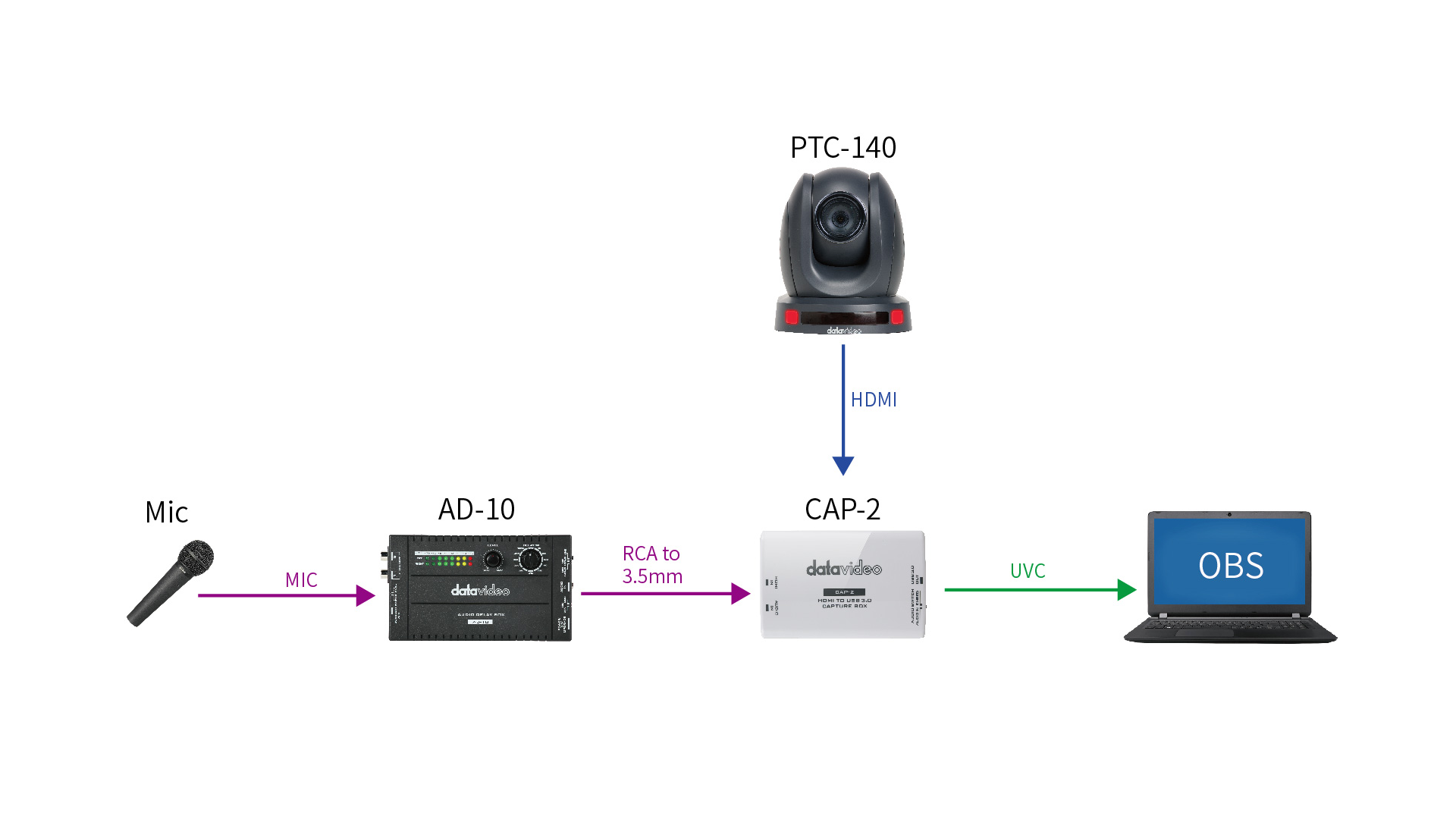

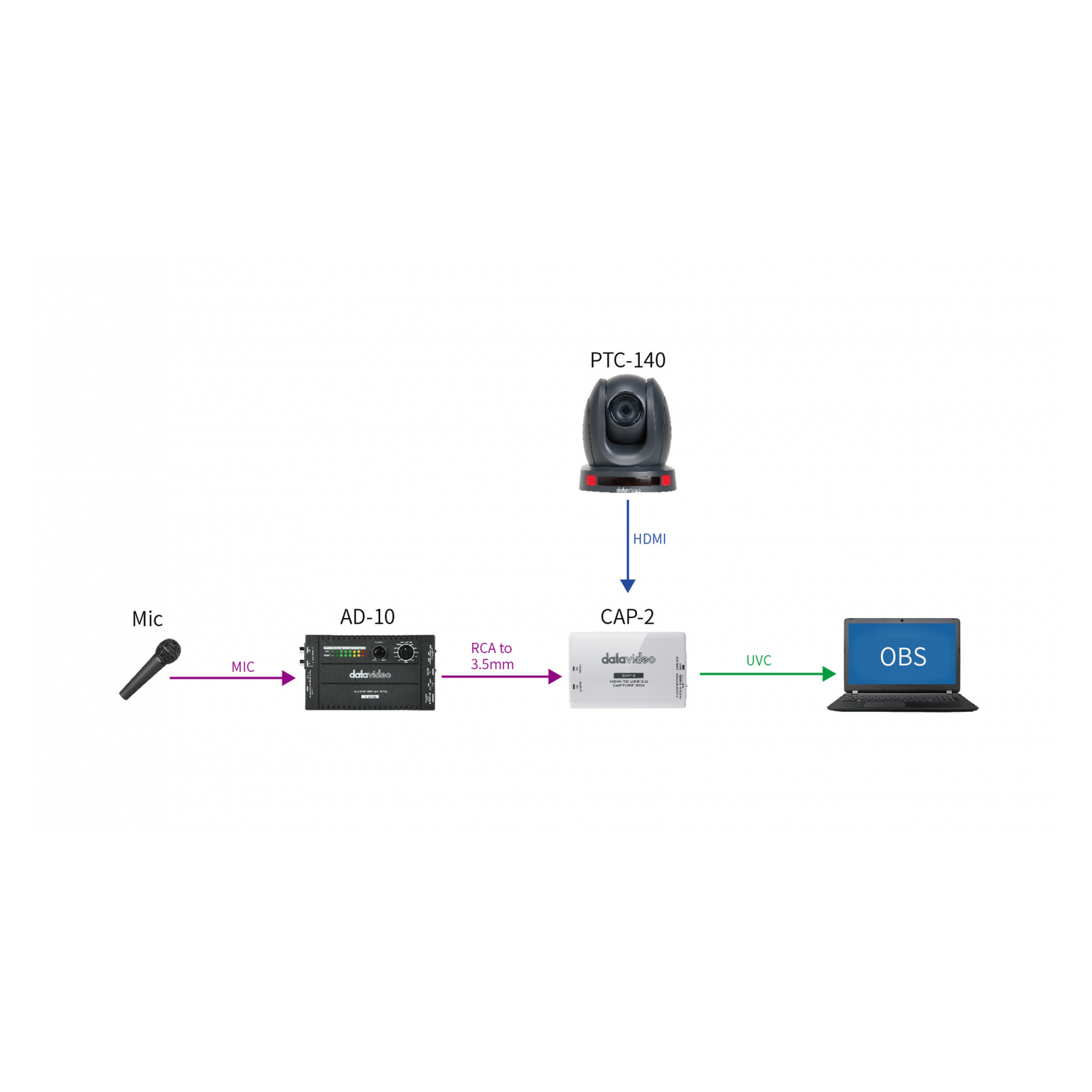

Prvá schéma zobrazuje mikrofón pripojený k AD-10 a jeho RCA výstup do prevodníka CAP-2. Ten prenáša zvuk do počítača cez UVC; obraz z kamery PTC-140 vstupuje do CAP-2 cez HDMI. Nastavením oneskorenia môžete synchronizovať zvuk s obrazom pri streame.

MIXÁŽNY PULT ALEBO TELEFÓN

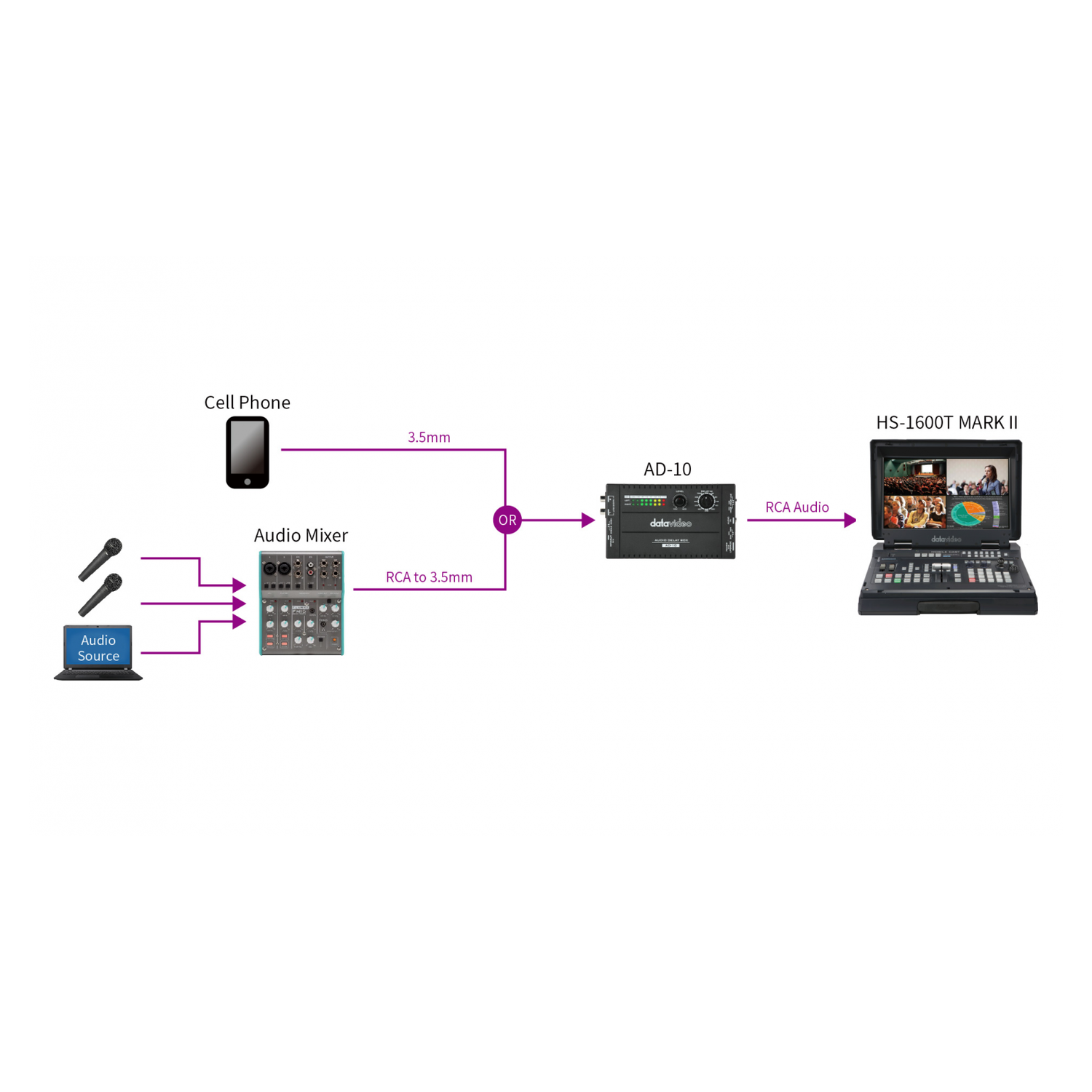

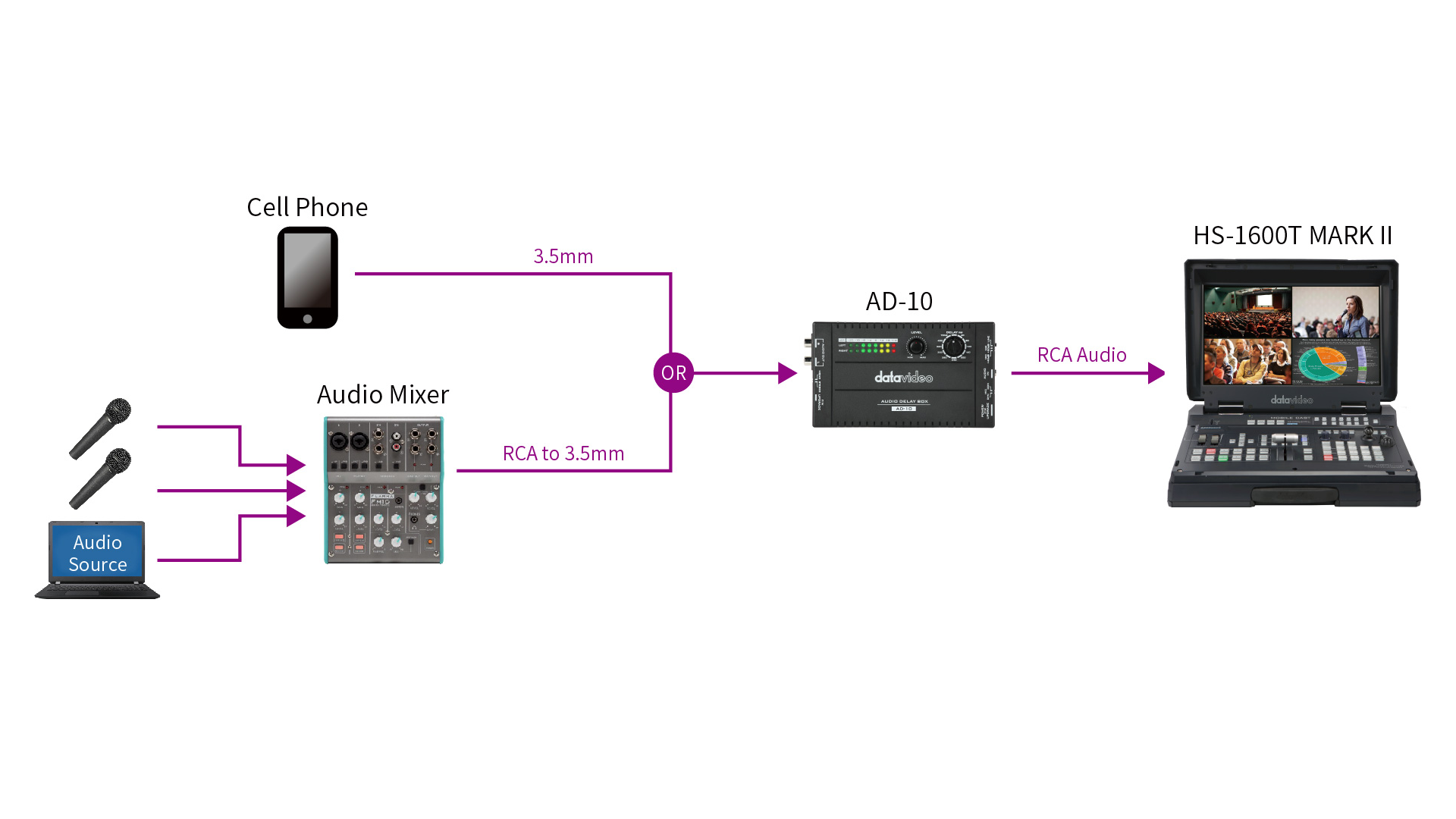

Druhá schéma zobrazuje dva zdroje: telefón s výstupom 3,5 mm alebo analógový mixážny pult pripojený káblom RCA–3,5 mm. AD-10 upraví časovanie zvuku a odovzdá ho stereo RCA výstupom do systému HS-1600T Mark II.
